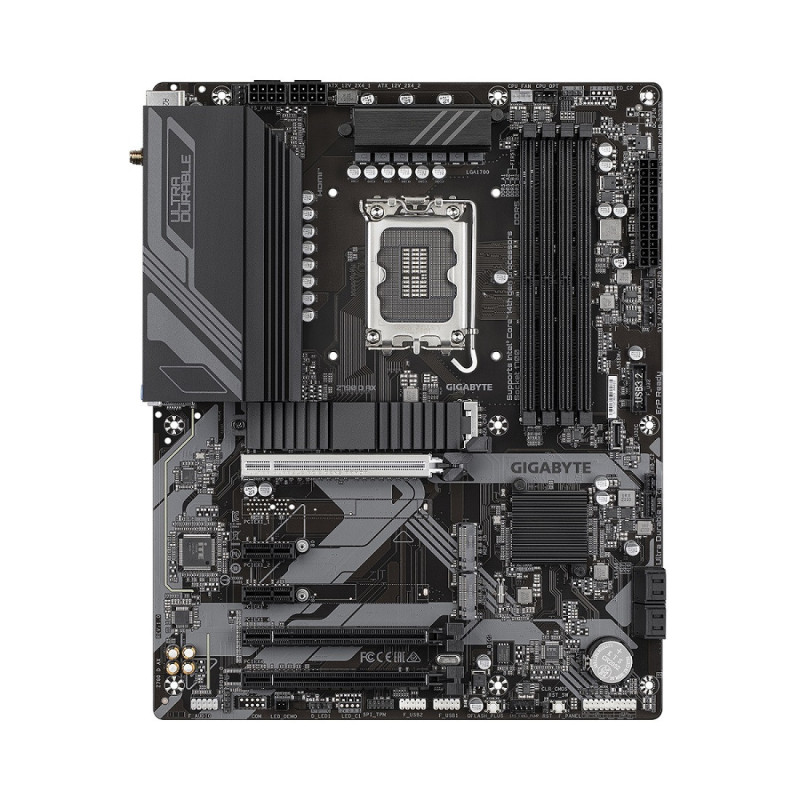

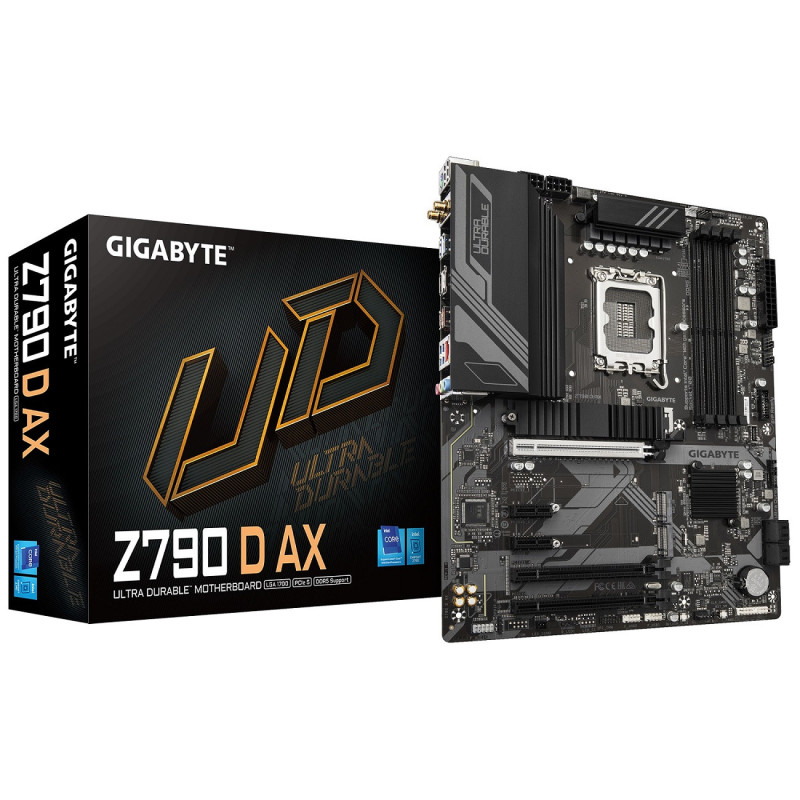

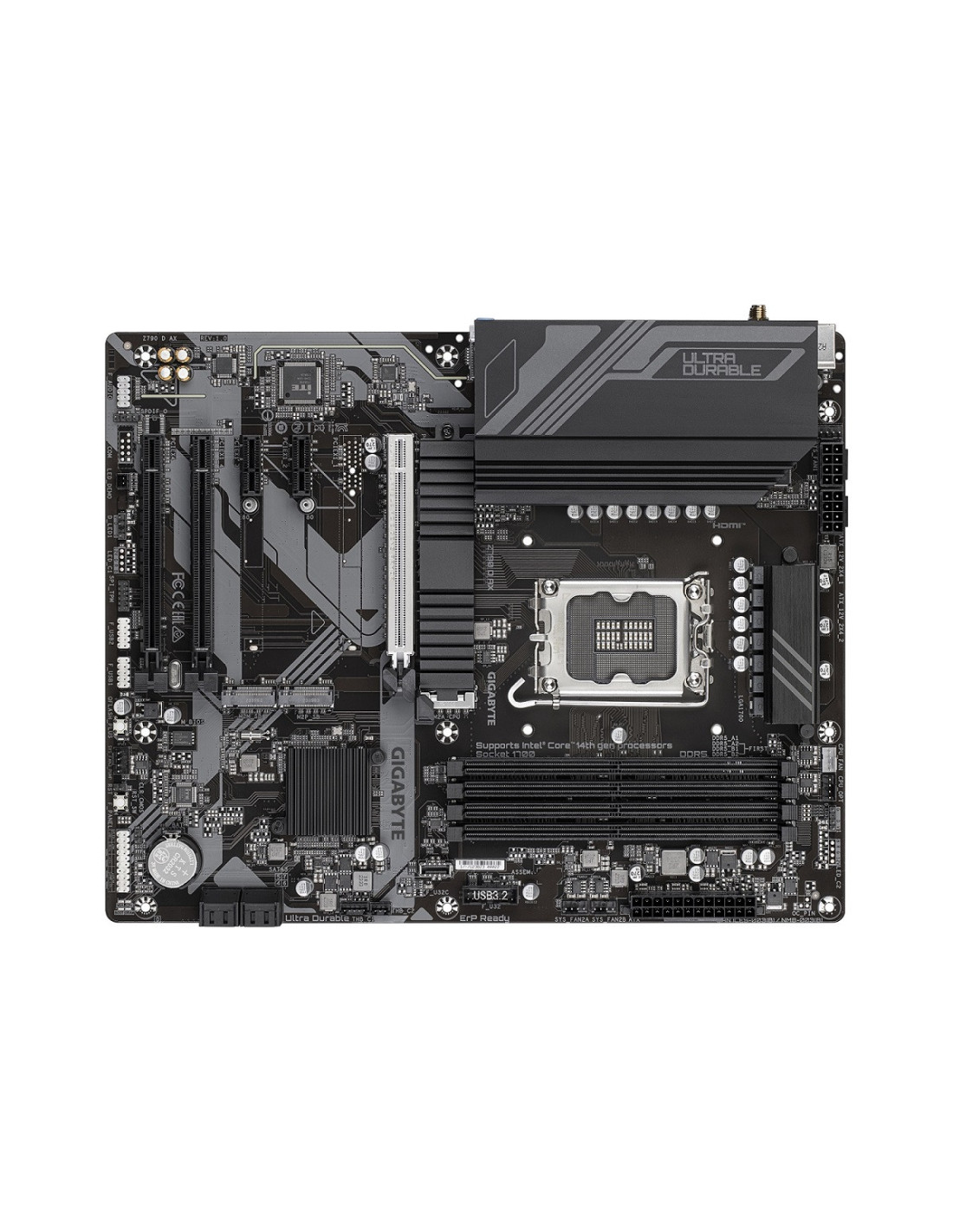

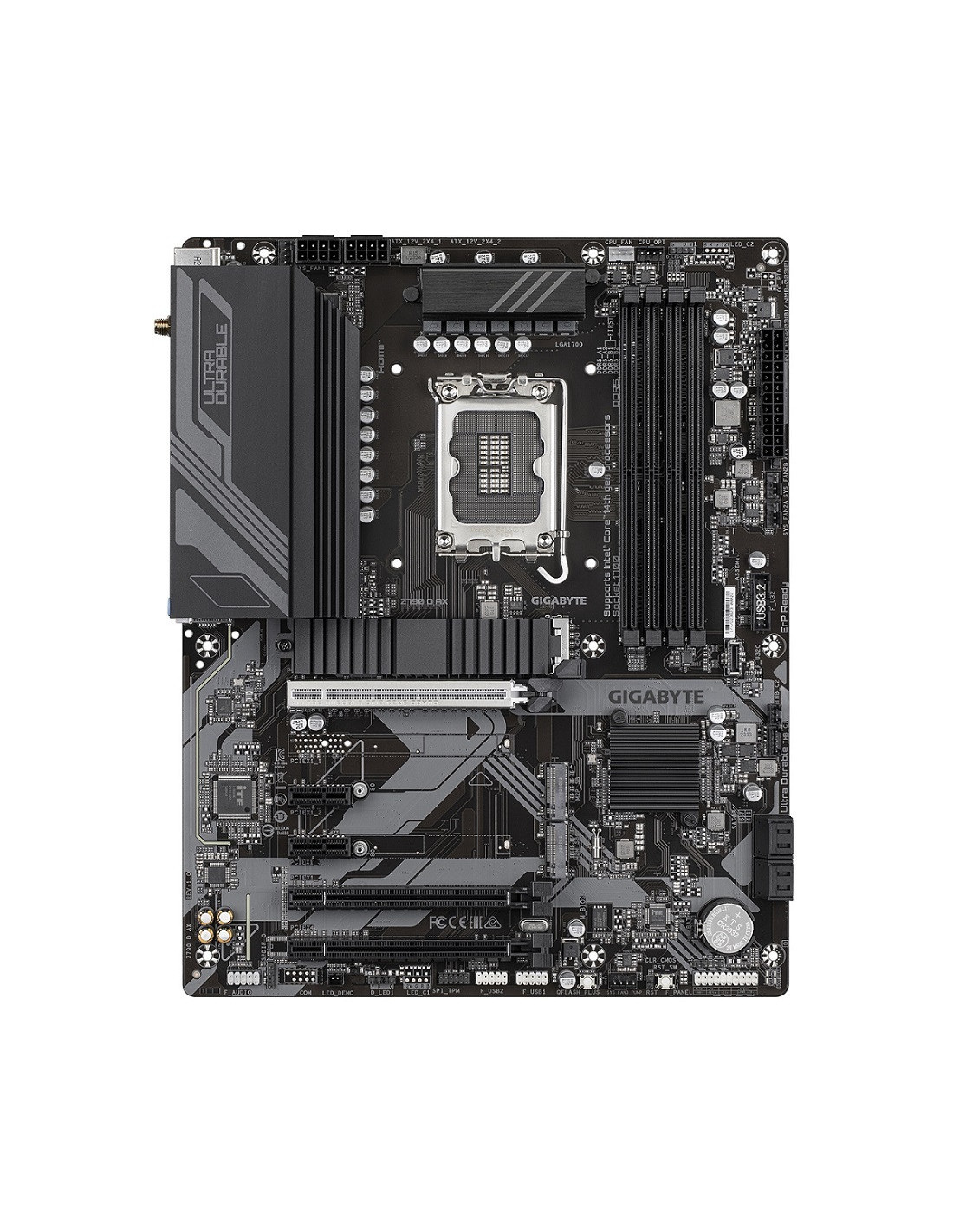

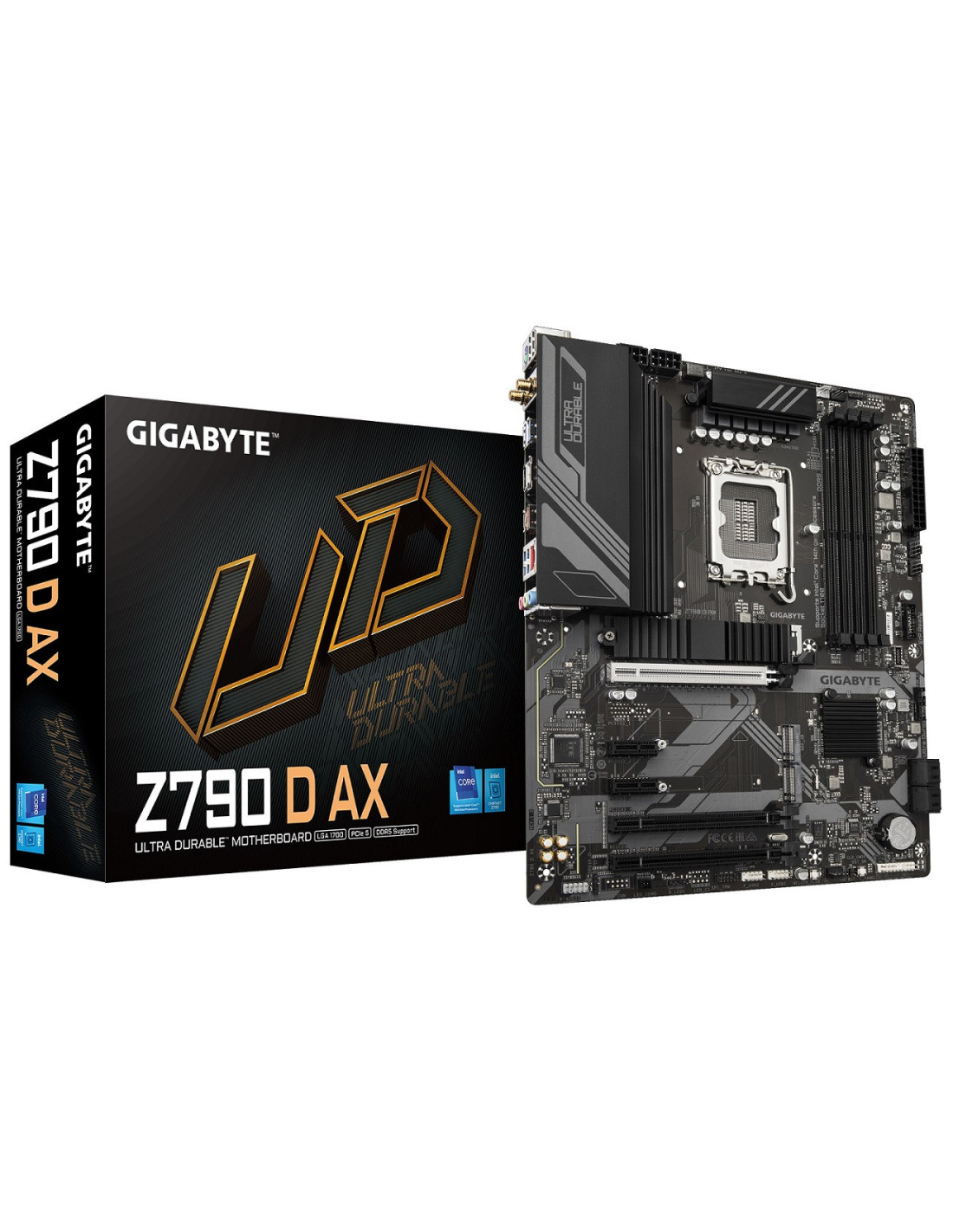

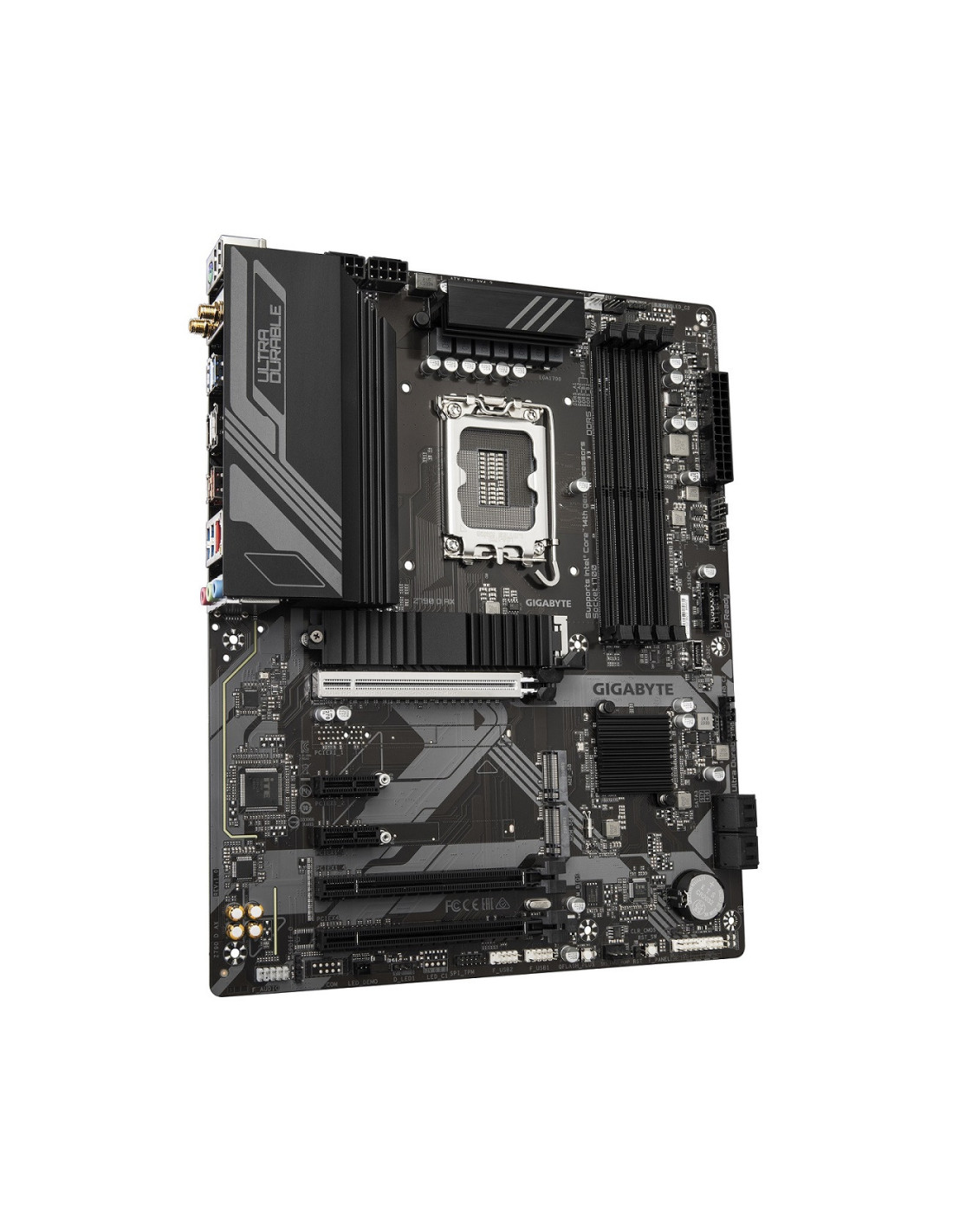

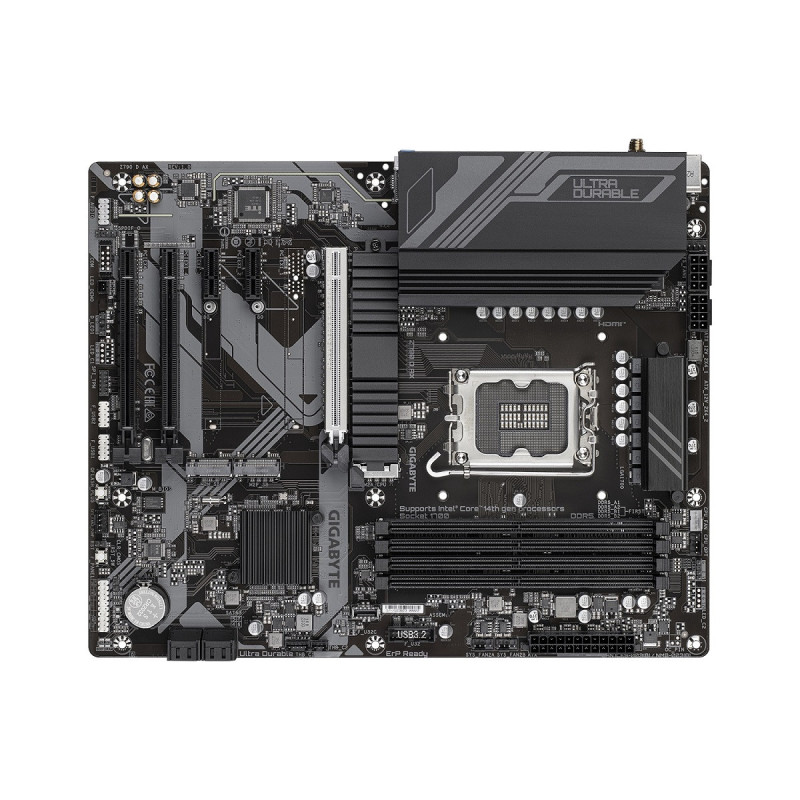

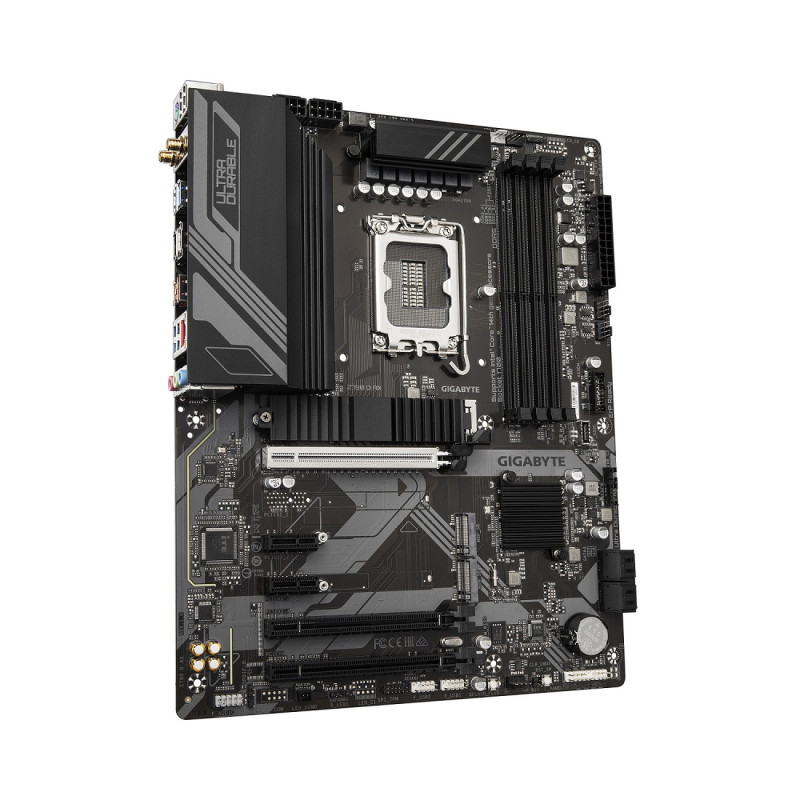

GIGABYTE Z790 D AX LGA 1700 ATX

GIGABYTE Z790 D AX (rev. 1.0)

Chipset: Intel® Z790 Express

Rozměrový formát: ATX (305x244mm)

Podpora pro procesory: Intel® Core™, Pentium® Gold a Celeron® 14., 13. a 12. generace

Patice procesoru: LGA1700

Paměť:

• 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4400MT/s paměťové moduly
• dvoukanálová architektura paměti
• podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: specifikace se může lišit v závislosti na podpoře CPU

• 1x HDMI® 2.1
• 1x DisplayPort 1.2

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN

WLAN + Bluetooth: Intel® Wi-Fi 6E AX211 + BT v5.3

Rozšiřující sloty:

• 1x PCI Express x16 podpora PCIe 5.0 x16 (PCIEX16)
• 1x PCI Express x16 podpora PCIe 4.0 x4 (PCIEX4)
• 1x PCI Express x16 podpora PCIe 3.0 x1 (PCIEX1_4)
• 2x PCI Express x1 podpora PCIe 3.0 x1 (PCIEX1_2, PCIEX1_3)

Úložný prostor:

celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
• 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
• 1x M.2, M key, typ 2280 - podpora SATA a PCIe 4.0 x4/x2 SSD (M2M_SB)
• 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení NVMe SSD a pro úložná zařízení SATA

USB:

Zadní USB (celkem 8 portů)

• 1x USB typ-C® s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 2 typu A (červený)
• 4x USB 3.2 Gen 1
• 2x USB 2.0/1.1

Přední USB (celkem 7 portů)

• 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

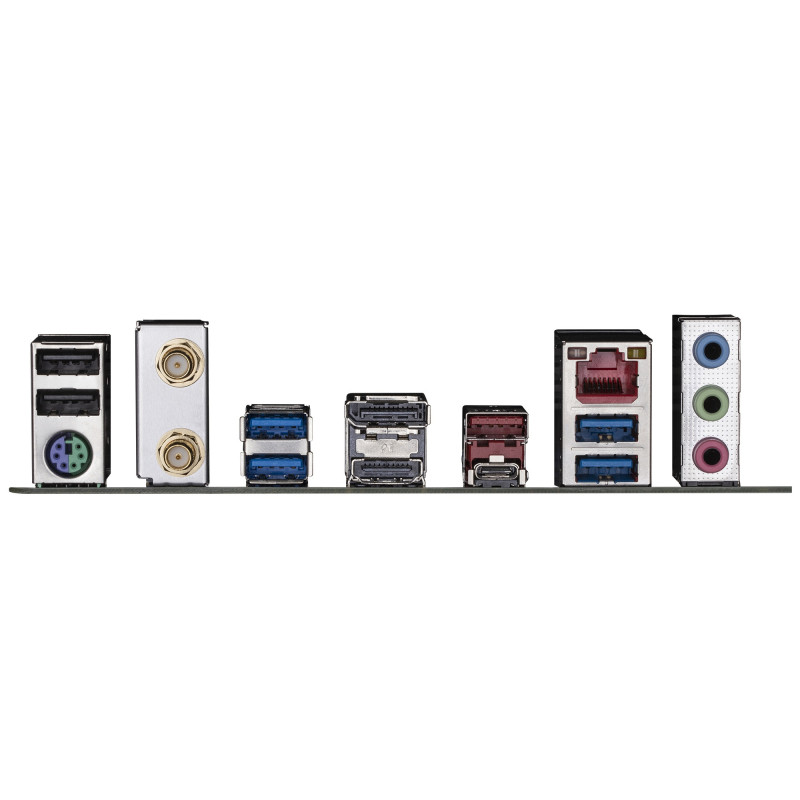

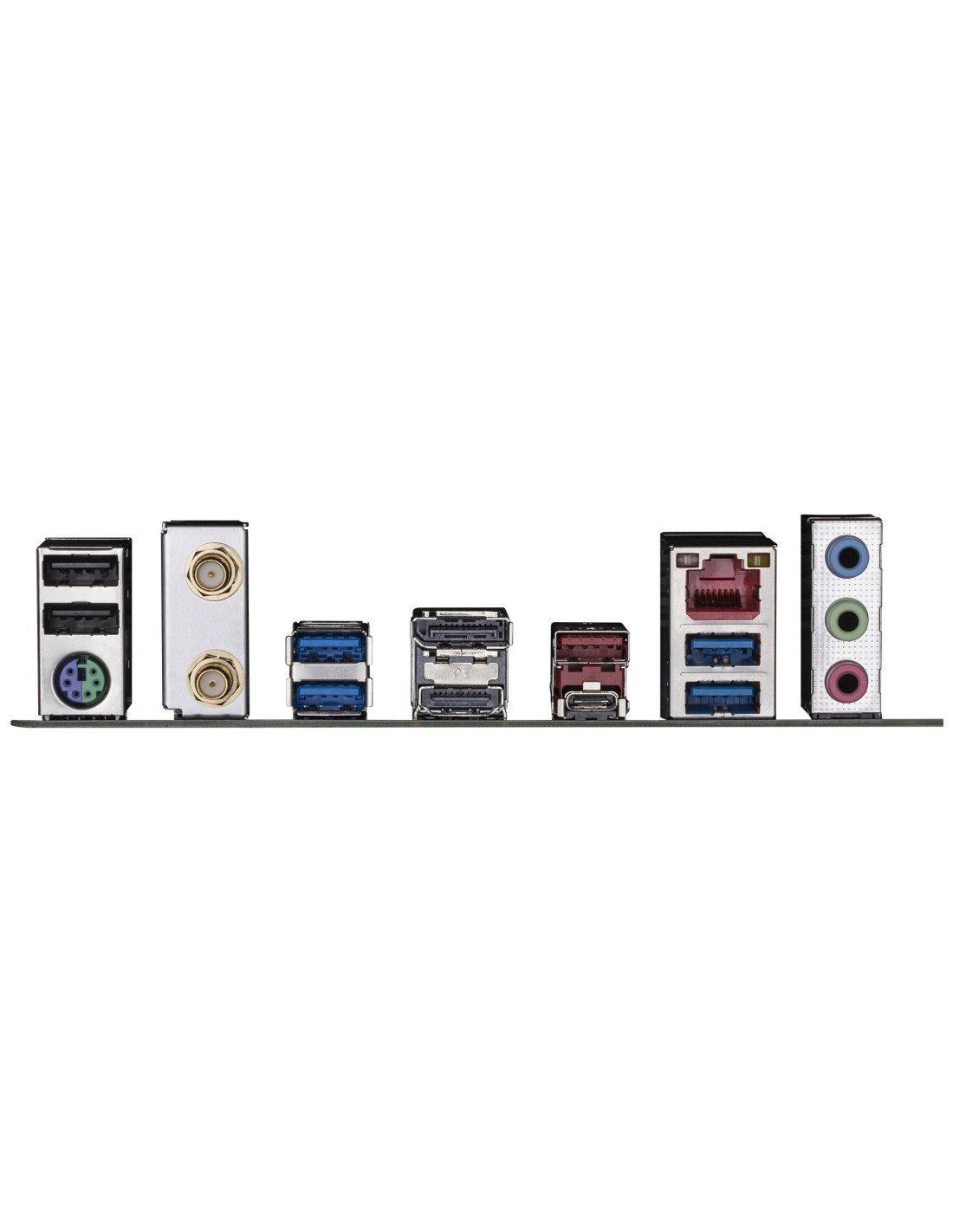

Porty na zadním panelu:

• 1x klávesnice/myš PS/2
• 1x USB typ-C® s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 2 typu A (červený)
• 4x USB 3.2 Gen 1
• 2x USB 2.0/1.1
• 2x SMA anténní konektor (2T2R)
• 1x HDMI
• 1x DisplayPort
• 1x RJ-45
• 3x audio jack

Interní porty:

Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 2x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

• 1x CPU fan header
• 1x CPU fan/water cooling pump header
• 3x system fan headers
• 1x system fan/water cooling pump header

Související s úložištěm

• 3x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB typ-C® konektor s podporou USB 3.2 Gen 1
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header

Ostatní

• 2x adresovatelný LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x S/PDIF Out header
• 2x Thunderbolt™ add-in card konektor
• 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1x tlačítko reset
• 1x tlačítko Q-Flash Plus
• 1x reset jumper
• 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/Z790-D-AX-rev-10#kf
