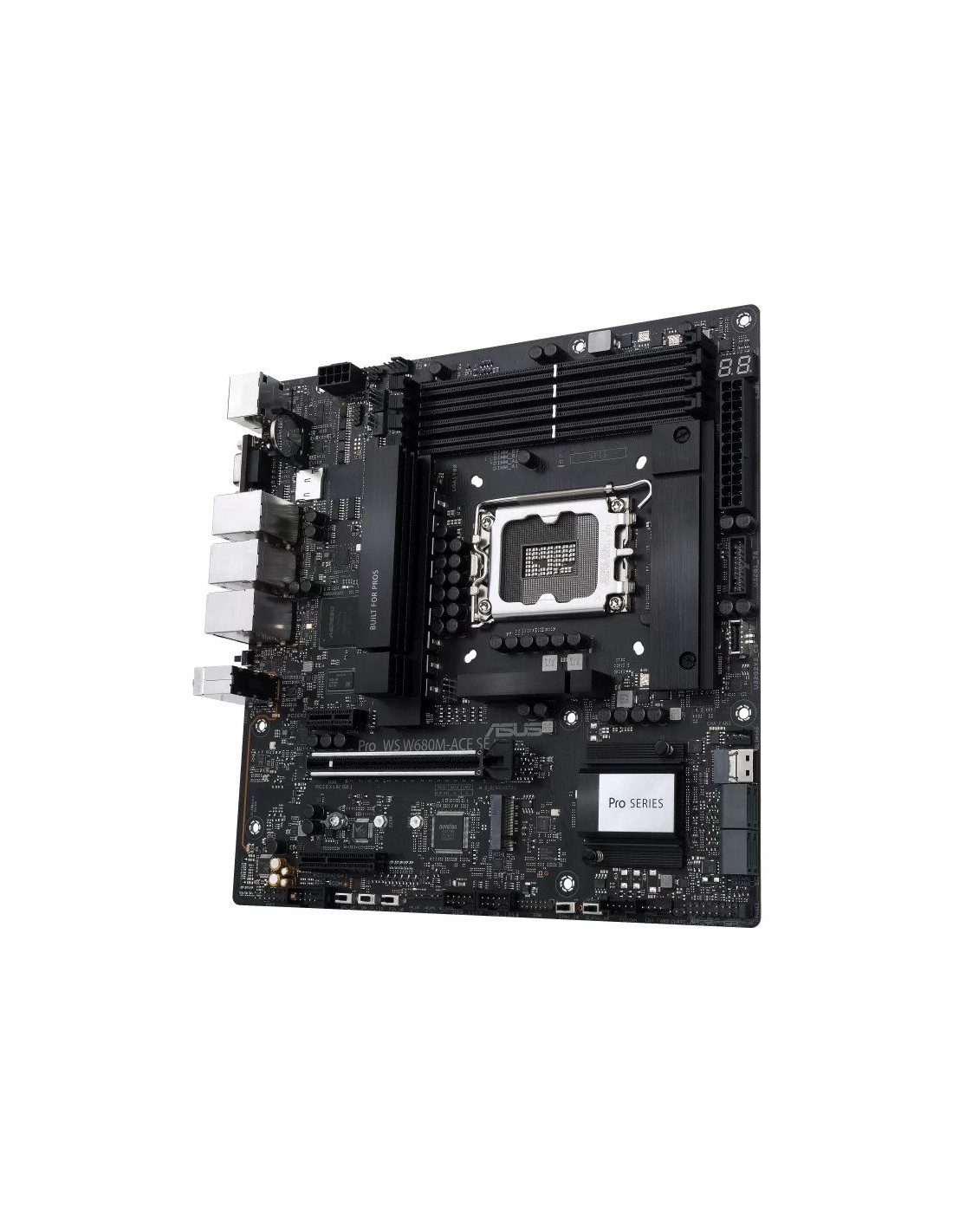

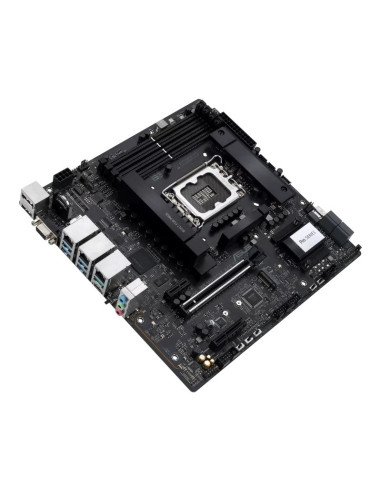

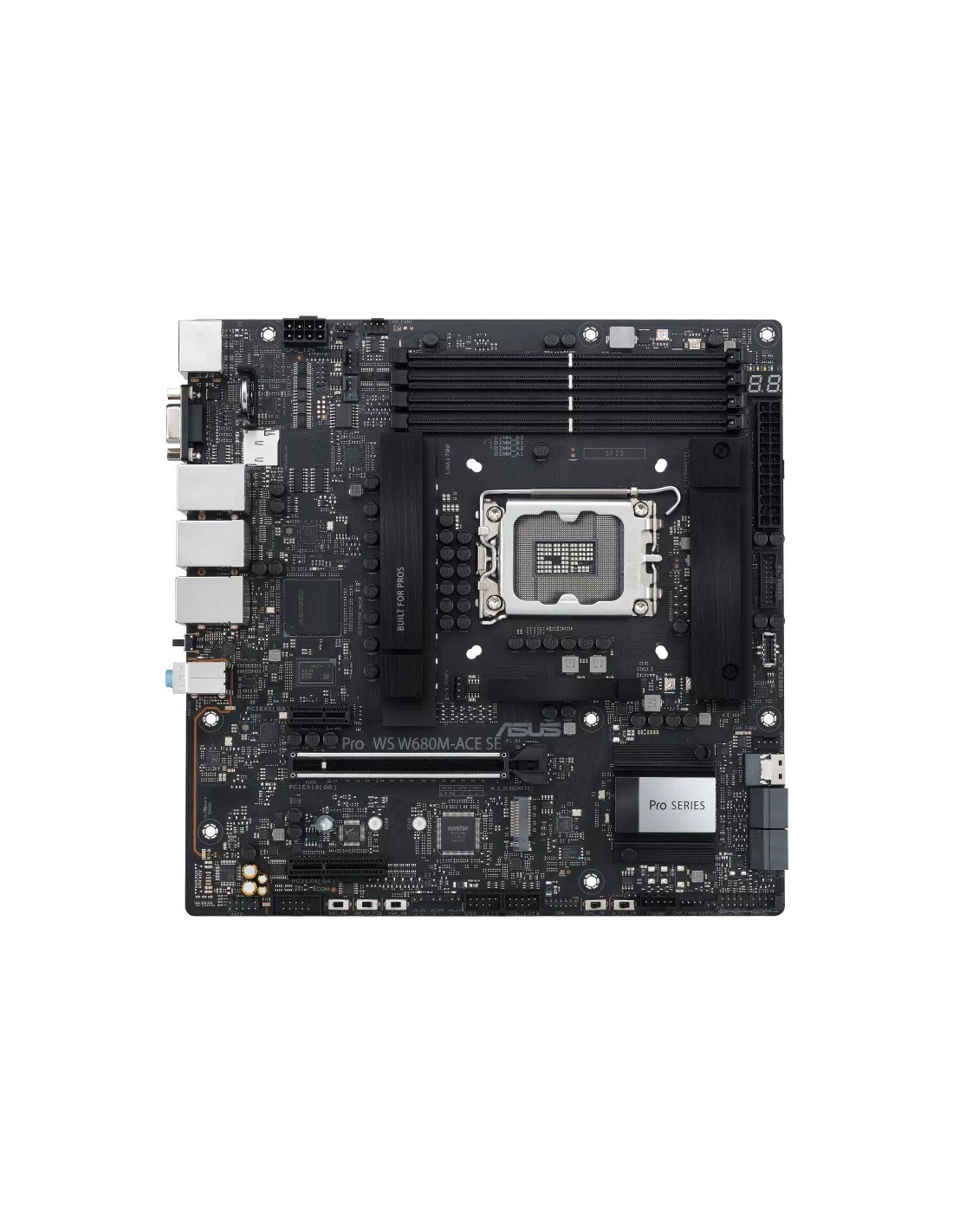

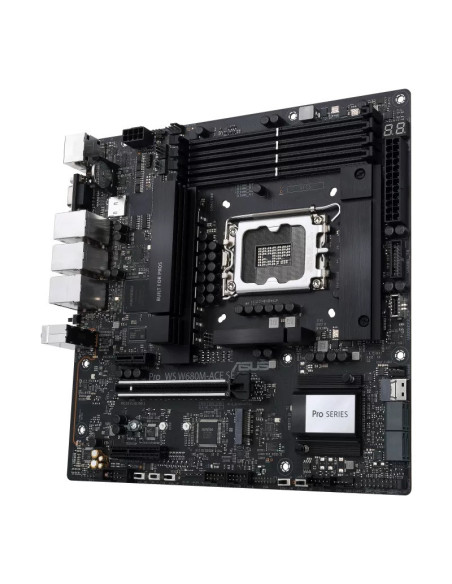

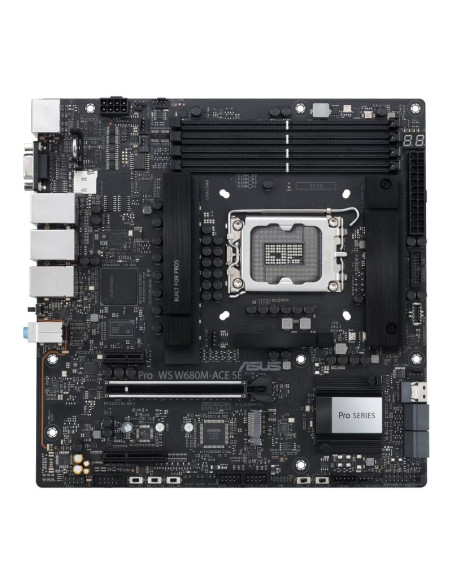

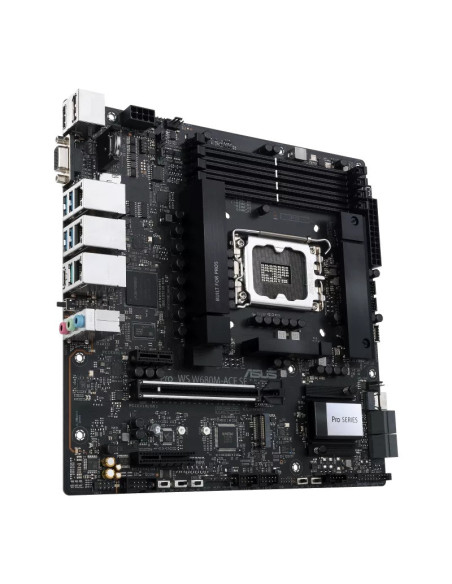

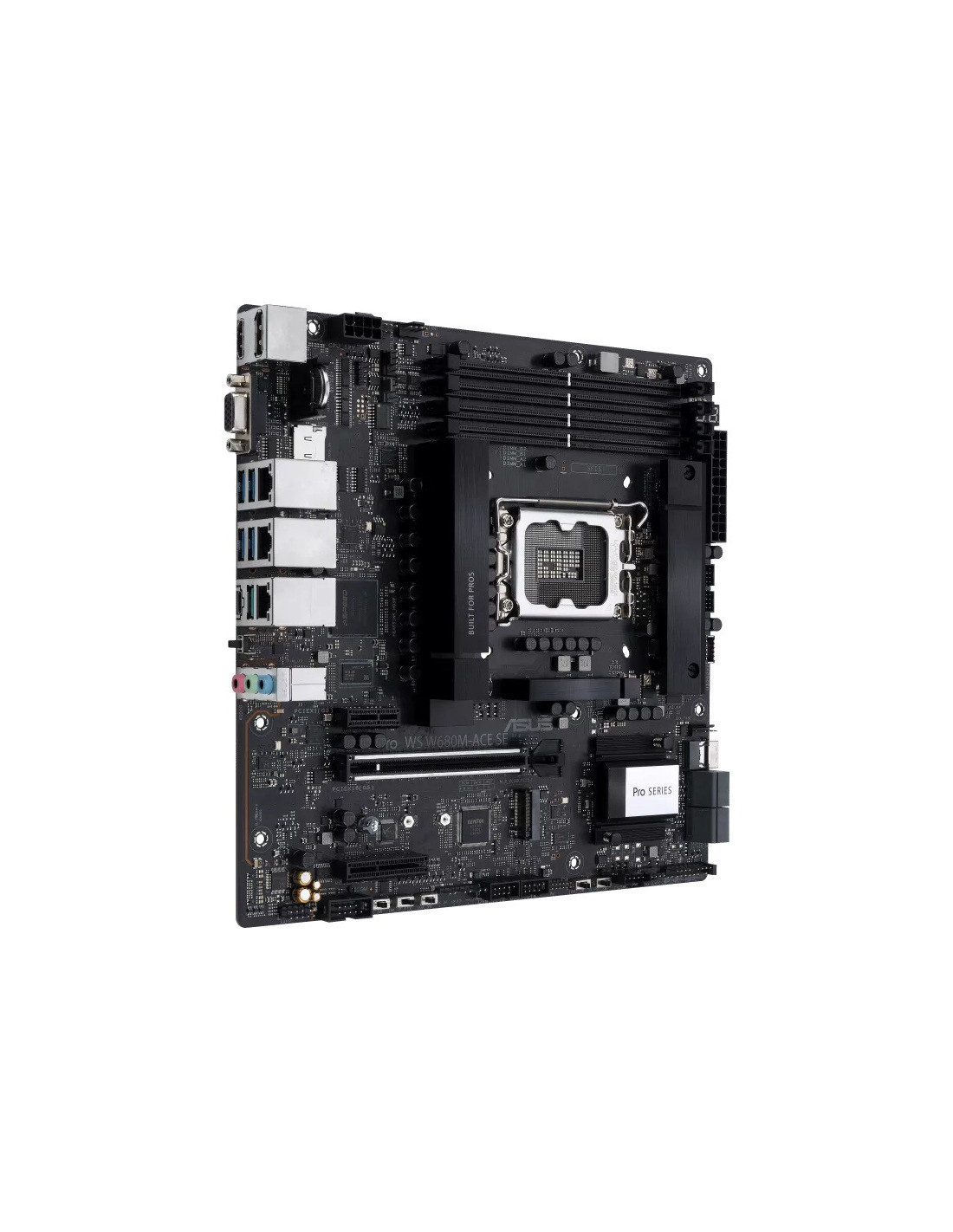

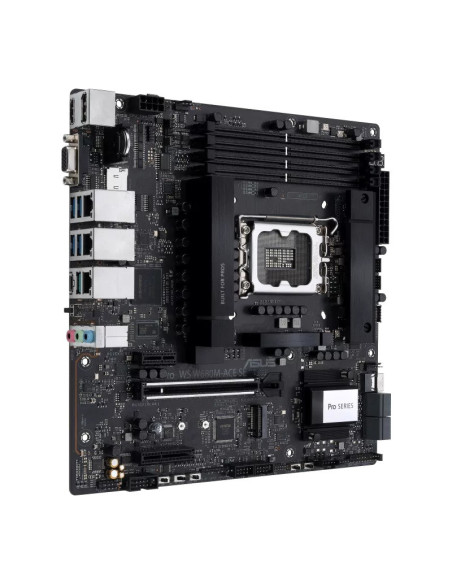

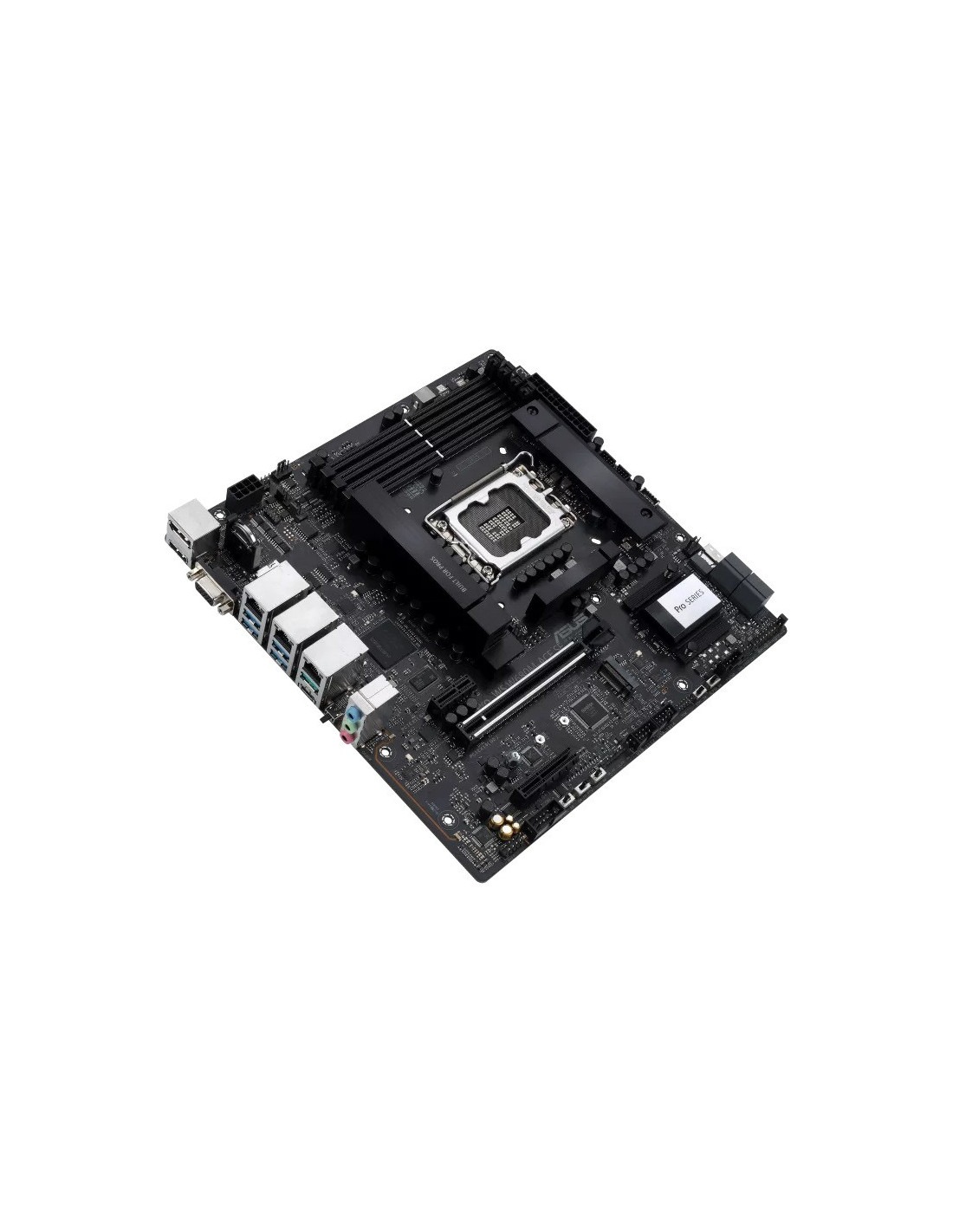

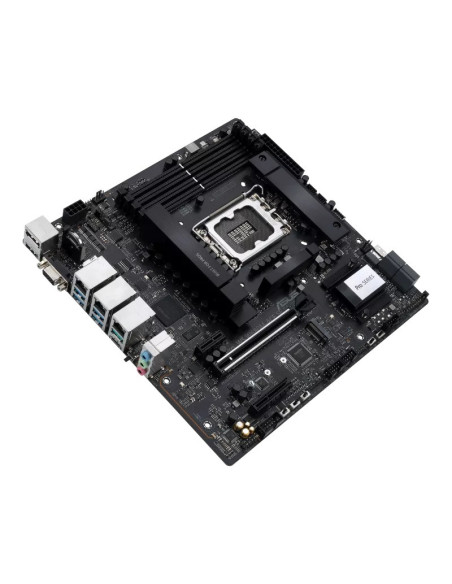

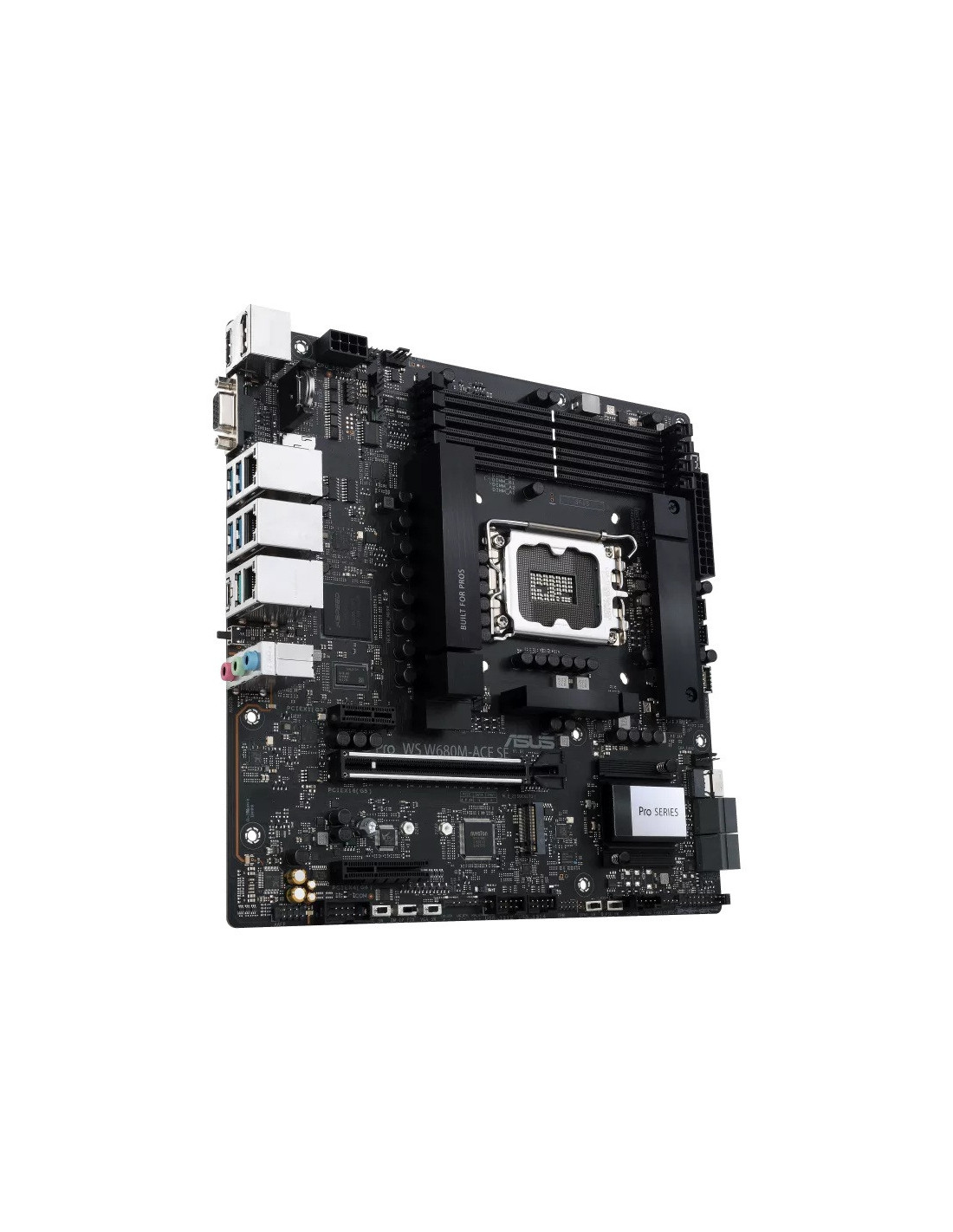

ASUS Pro WS W680M-ACE SE LGA 1700 mATX

ASUS&Pro WS W680M-ACE SE

Chipset: Intel® W680

Rozmerový formát: Mikro ATX (244 mm x 244 mm)

Podpora pre procesory: Intel® Core™ 14., 13. a 12. generácie, Intel® Core™ generácie, Pentium® Gold a Celeron®

Pätica procesora: LGA1700

Pamäť:

• 4x DIMM pätica podporujúca až 192GB, DDR5 až  4500 MT/s pamäťové moduly
• Podporuje Extreme Memory Profile (XMP)

Grafické porty:

• 1x HDMI s maximálnym rozlíšením 4K pri 60 Hz - Podpora pre HDMI verziu 2.1
• 1x DisplayPort s maximálnym rozlíšením 8K pri 60 Hz - Podpora pre DisplayPort verziu 1.4
• 1x VGA port na AST2600

Zvuková karta:

• Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet:

• 2x Intel® 2.5Gb Ethernet
• 1x Realtek 1Gb Ethernet určený pre AST2600

WLAN + Bluetooth: nie

Rozširujúce sloty:

• 1x PCI Express x16 podporuje PCIe 5.0
• 1x PCI Express x4 podporuje PCIe 4.0
• 1x PCI Express x1 podporuje PCIe 3.0

RAID radič: Technológia Intel® Rapid Storage Technology podporuje PCIe RAID 0/1/5/10 a SATA RAID 0/1/5/10

Úložný priestor:

• 1x M.2, M key typ-2242/2260/2280-- podpora PCIe 4.0 x4 SSD (M.2_1)
• 1x M.2, M key typ-2242/2260/2280- podpora PCIe 4.0 x4 SSD (M.2_2)
• 4x SATA 6Gb/s
• 1x Slot SlimSAS podporuje zariadenie SlimSAS NVMe (podporuje režim PCIe 4.0 x4 a až 4 zariadenia SATA)

USB:

Zadné USB

• 1x USB 3.2 Gen 2-Type-C®
• 1x port USB 3.2 Gen 2 Type-A
• 4x port USB 3.2 Gen 1-Type-A

Predné USB

• 1x konektor USB 3.2 Gen 2x2 (podporuje USB Type-C®)
• 1x USB 3.2 Gen 1 header, podporuje 2 ďalšie porty USB 3.2 Gen 1
• 2x USB 2.0 header, podporuje 4 ďalšie porty USB 2.0

Interné porty:

• 1x 4-pin CPU Fan header
• 1x 4-pin CPU OPT Fan header
• 1x 4-pin W_PUMP+ header
• 3x 4-pin Chassis Fan header

Napájanie

• 1x 24pinový hlavný napájací konektor
• 1x 8pinový konektor pre napájanie +12V

Súvisiace s úložiskom

• 2x M.2 slot (M key)
• 4x SATA 6Gb/s port
• 1x SlimSAS port

USB

• 1x konektor USB 3.2 Gen 2x2 (podporuje USB Type-C®)
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0 header

Ostatné

• 1x LPT header
• 1x T-sensor
• 1x Clear CMOS header
• 1x COM Port header
• 1x Front Panel Audio header (AAFP)
• 1x SPI TPM header (14-1pin)
• 20-3 pin System Panel hlavy s Chassis intrude function

Súvisiace s BMC

• 1x BMC LED and switch
• 1x VGA switch
• 1x BMC LAN fixed IP switch
• 1x IPMI switch
• 1x Q_PSU switch
• 1x PSU SMBus header
• 1x VPP_I2C header
• 1x Micro SD card socket
• 1x BMC_T_SENSOR header
• 1x&Location button header
• 1x&Location LED and header
• 1x Message LED and header

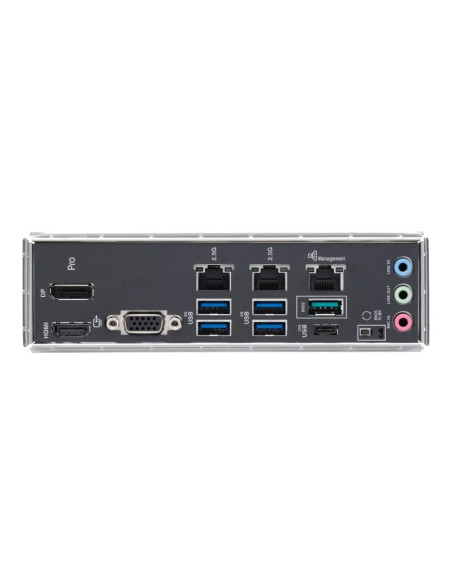

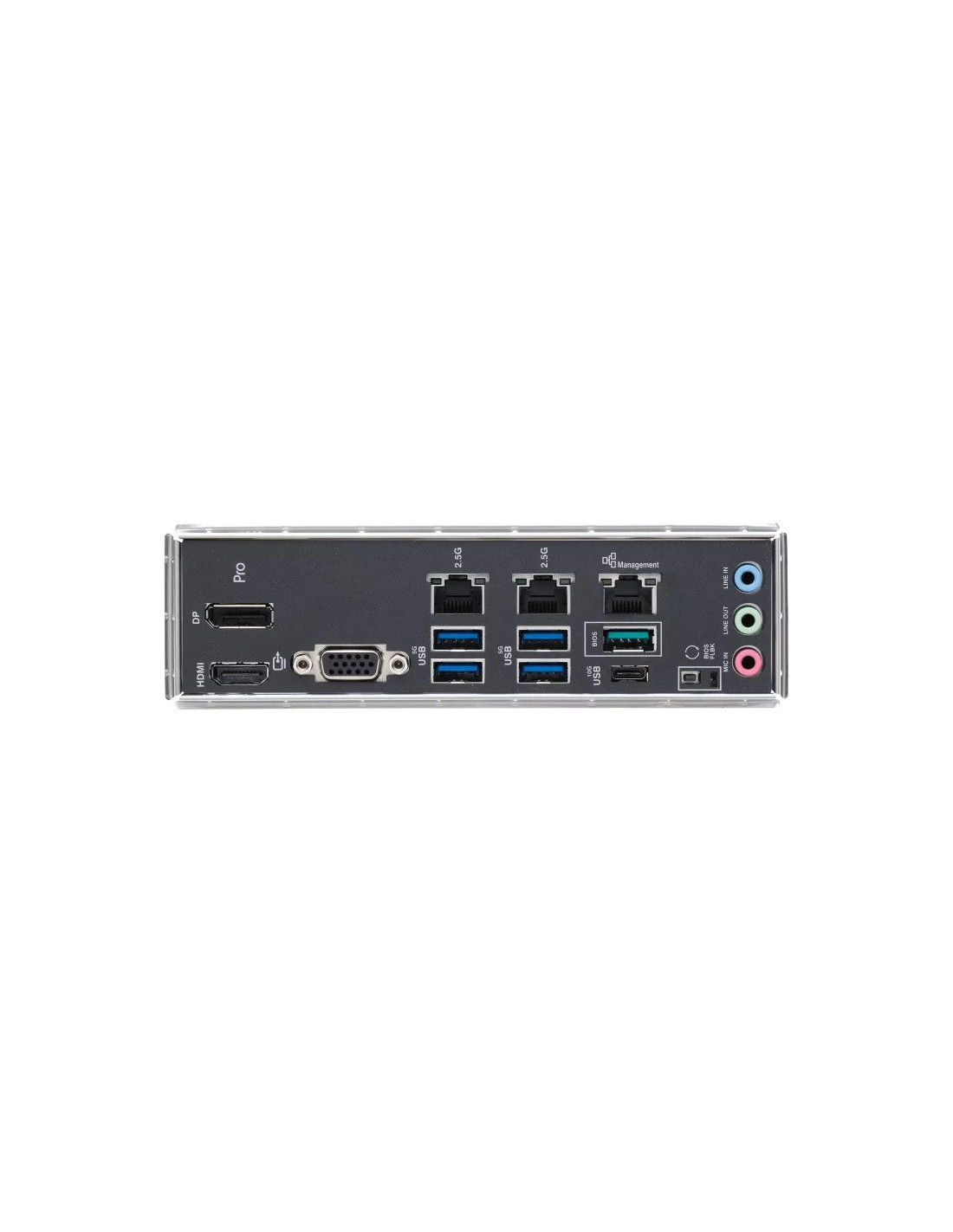

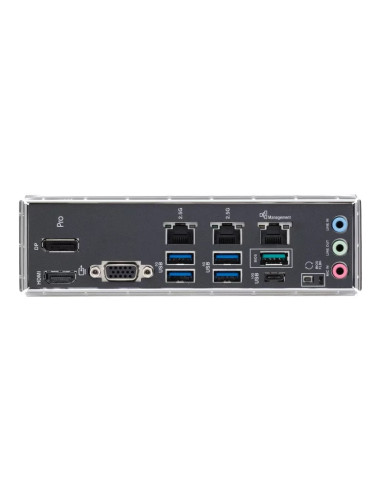

Porty na zadnom paneli:

• 1x port USB 3.2 Gen 2 Type-C®
• 1x port USB 3.2 Gen 2 Type-A
• 4x port USB 3.2 Gen 1 Type-A
• 1x DisplayPort
• 1x HDMI
• 1x VGA port na AST2600
• 2x Ethernetový port Intel® 2.5Gb
• 2x Ethernetový port&Realtek 1Gb určený pre AST2600
• 3x Audio jack
• 1x Tlačidlo BIOS FlashBack™

BIOS: 256 Mb Flash ROM, UEFI AMI BIOS(text-based)

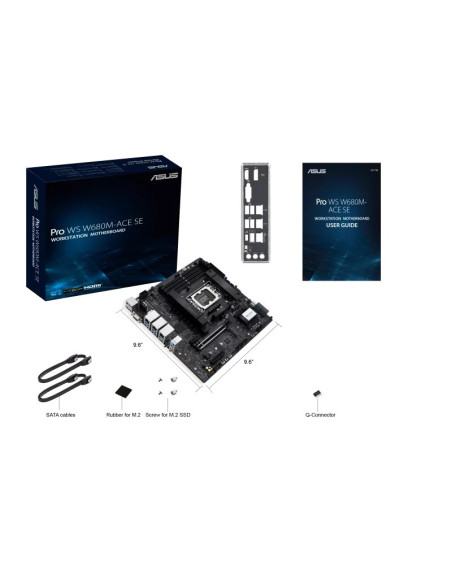

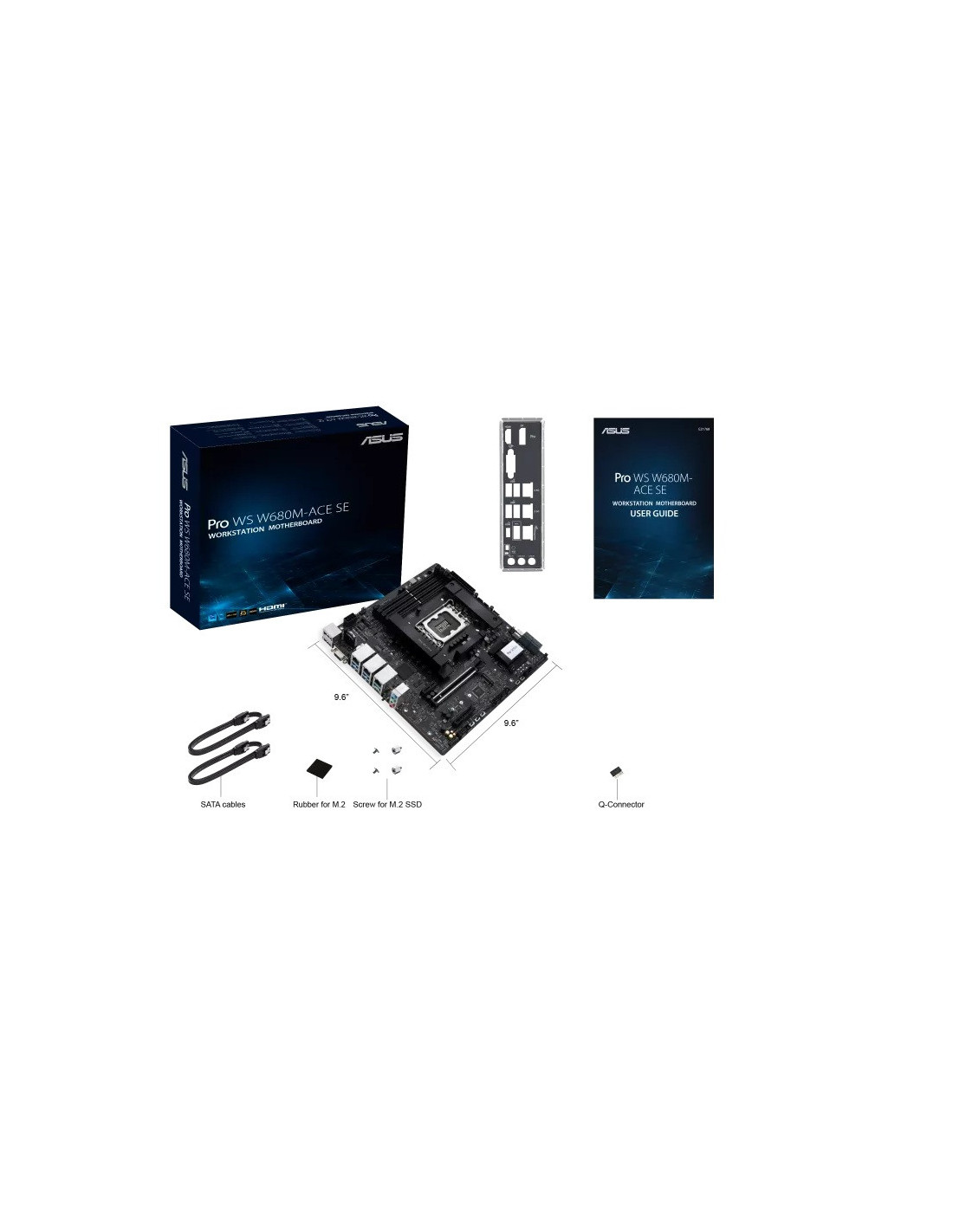

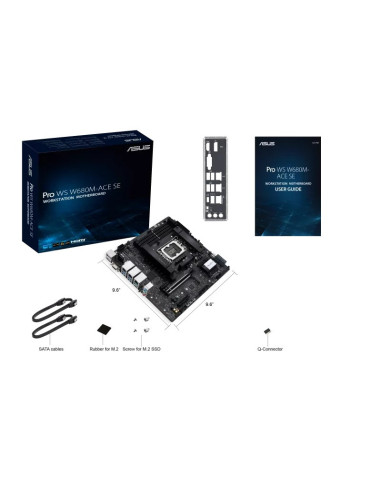

Príslušenstvo:

• 2x kábel SATA 6Gb/s
• 1x Q-konektor
• 1x I/O kryt
• 1x Gumový obal M.2
• 2x Sada skrutiek pre M.2 SSD
• 1x Užívateľská príručka
• 1x ACC Express Activation Key Card

Odkaz na stránku výrobcu:  https://www.asus.com/motherboards-components/motherboards/workstation/pro-ws-w680m-ace-se/
