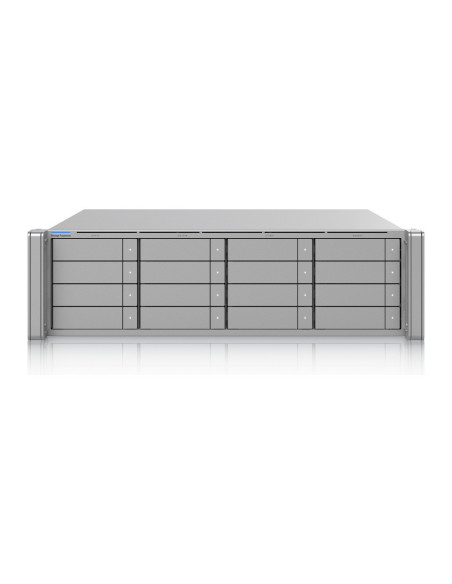

Ubiquiti UACC-ESE-16 - UniFi Enterprise Storage Expansion

Ubiquiti UACC-ESE-16, UniFi Enterprise Storage Expansion - rozširujúca disková jednotka pre ENAS a ENVR-Core

rozširujúca úložná jednotka pre systémy Ubiquiti ENAS a ENVR-Core so 16 pozíciami pre 2,5" alebo 3,5" disky a redundantným napájaním pre bezproblémové rozšírenie sieťových úložísk v 3U rackmount prevedení

Produkt patrí do "Unifi Enterprise Partner Program" - všetky predaje sú podmienené registráciou projektu s vyplnením formulára.

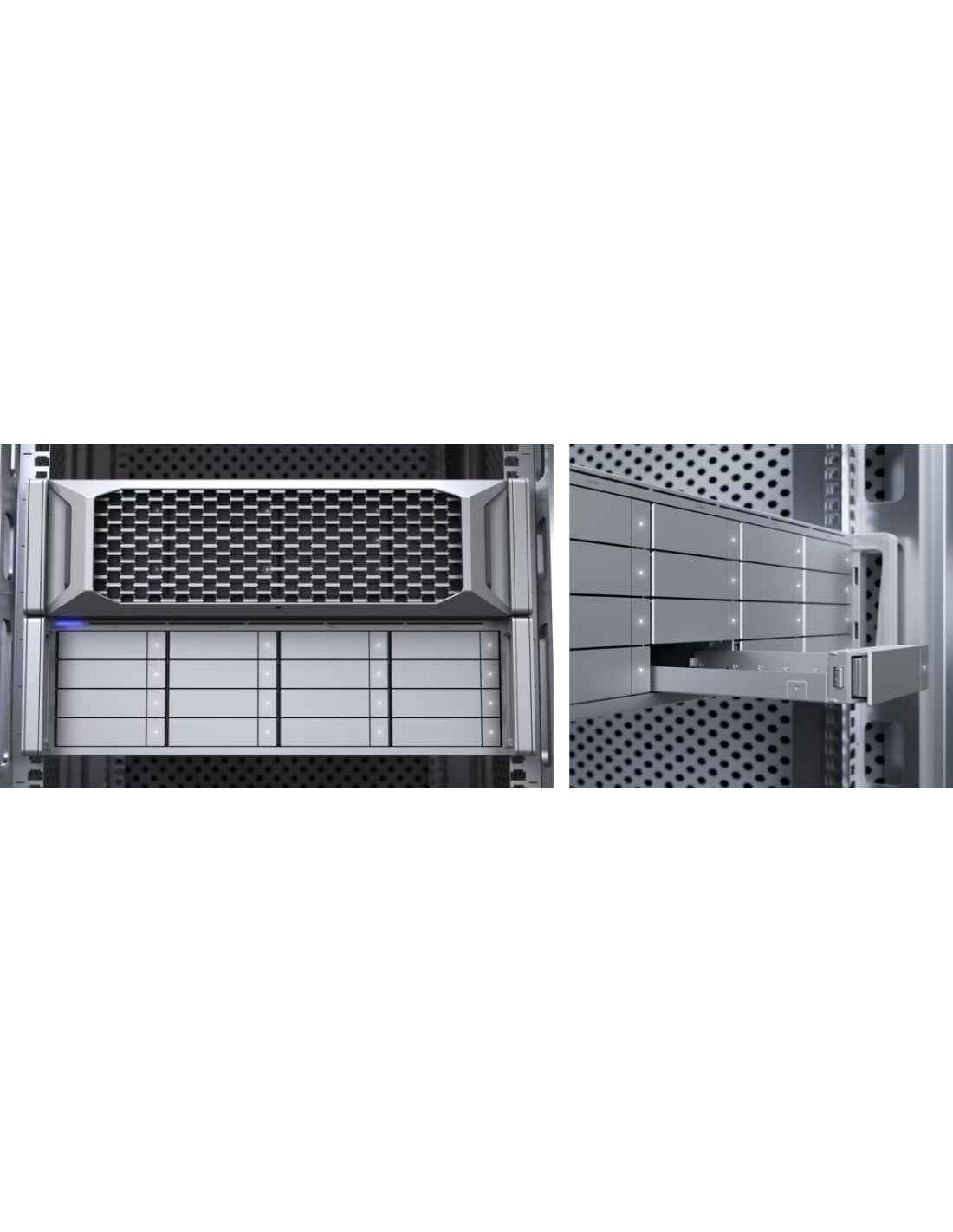

Ubiquiti UniFi Enterprise Storage Expansion je racková expanzná jednotka vo formáte 3U určená na zvýšenie kapacity úložísk kompatibilných systémov (JBOD (Just a Bunch of Disks)) rozširujúce šasi, ktoré v sebe nemá základnú dosku, procesor ani RAM pre beh softvéru.

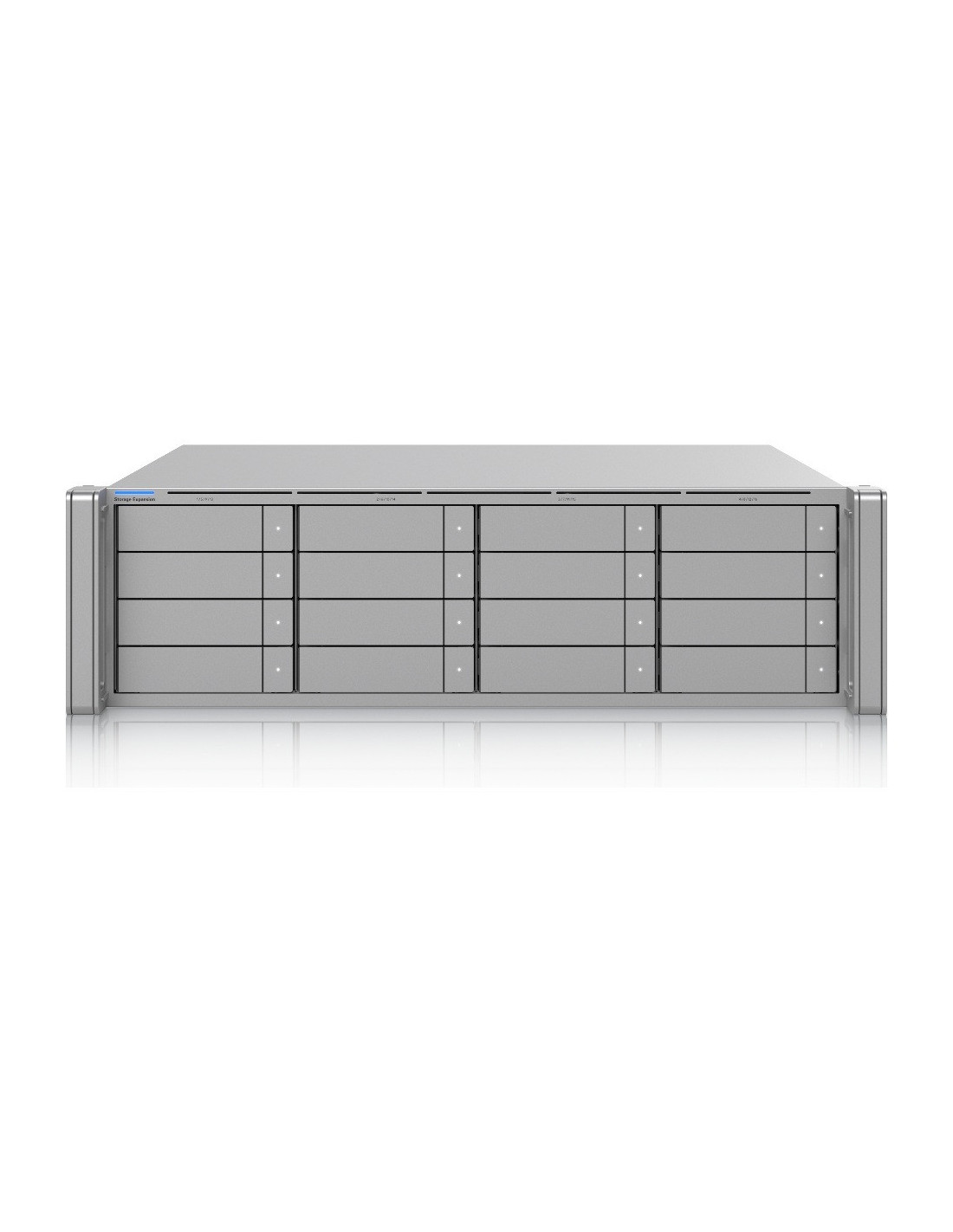

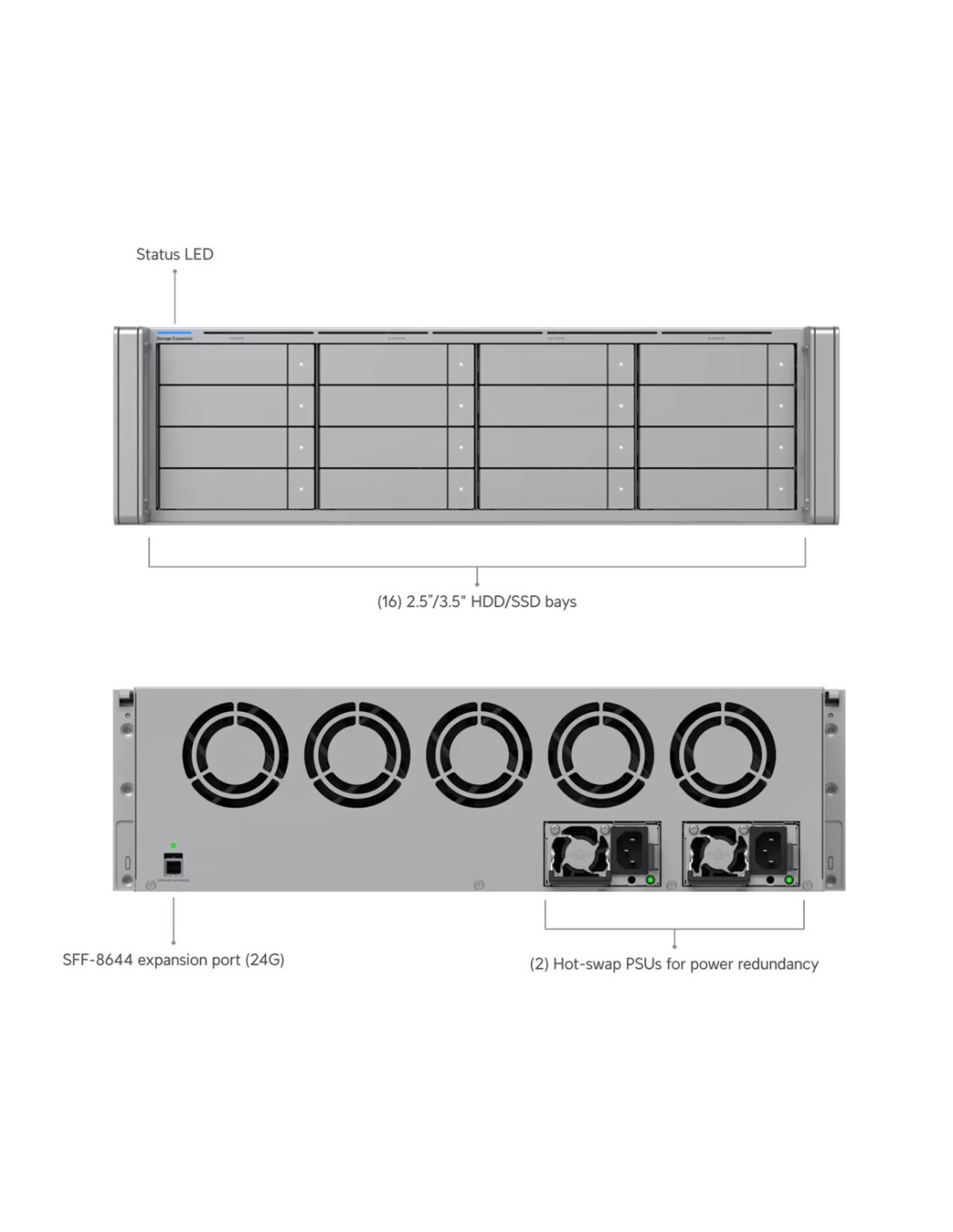

Disponuje 16 pozíciami pre disky HDD alebo SSD vo formáte 2,5" alebo 3,5" a pripája sa k hostiteľskej jednotke prostredníctvom rozhrania SFF-8644 (24G).

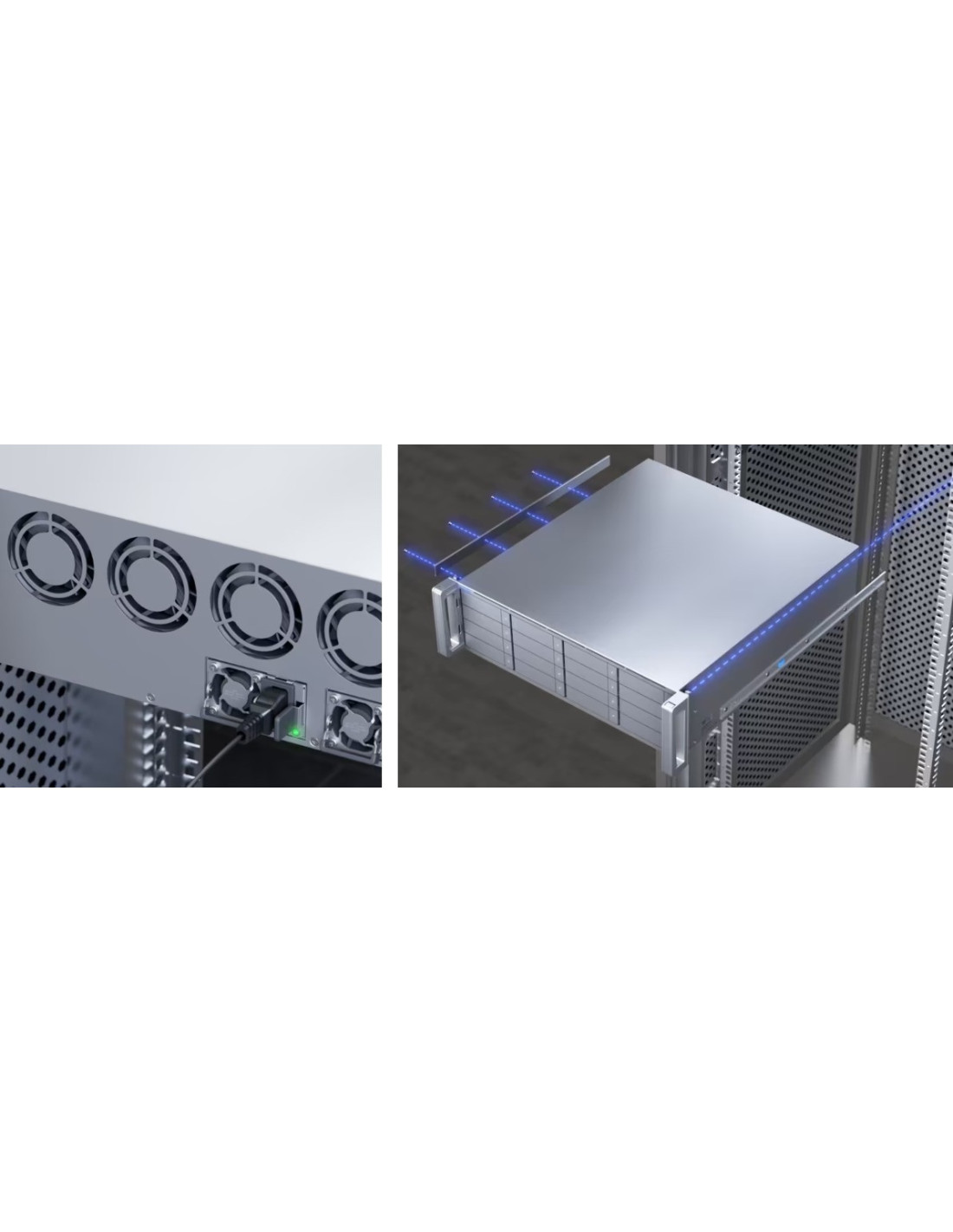

Jednotka je vybavená dvoma hot-swap napájacími modulmi s celkovým výkonom 2 × 550 W vymeniteľnými počas prevádzky bez nutnosti vypnutia systému, ktoré zaisťujú redundantné napájanie a minimalizujú riziko výpadku. Redundantná konfigurácia zaisťuje neprerušenú prevádzku aj v prípade zlyhania jedného modulu.

Stav jednotky je monitorovaný prostredníctvom hlavnej konzoly (master console). Prehľadné LED indikátory signalizujú stav jednotlivých diskov, systému, expanzného portu aj napájacích modulov CRPS, čo uľahčuje diagnostiku a správu úložiska.

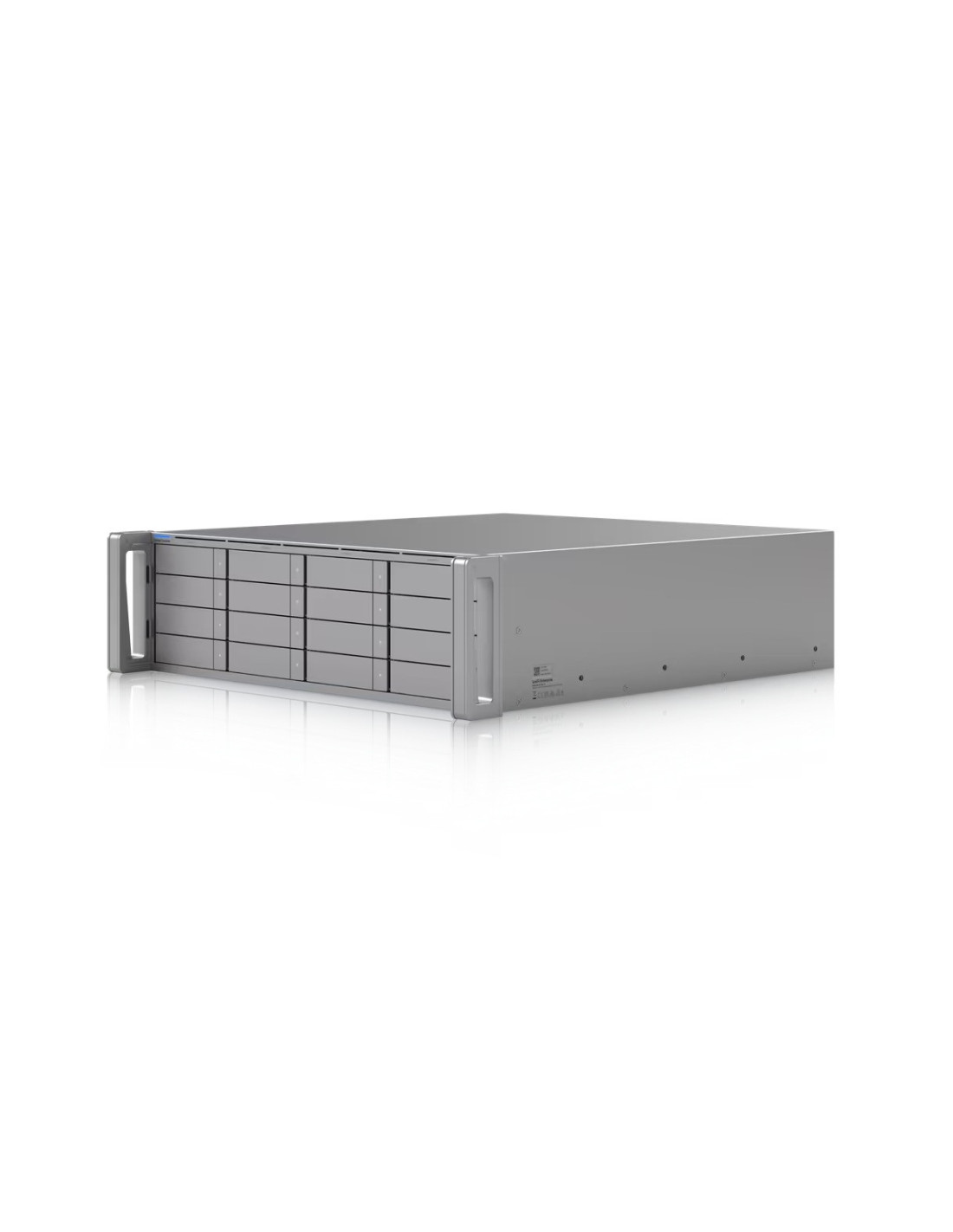

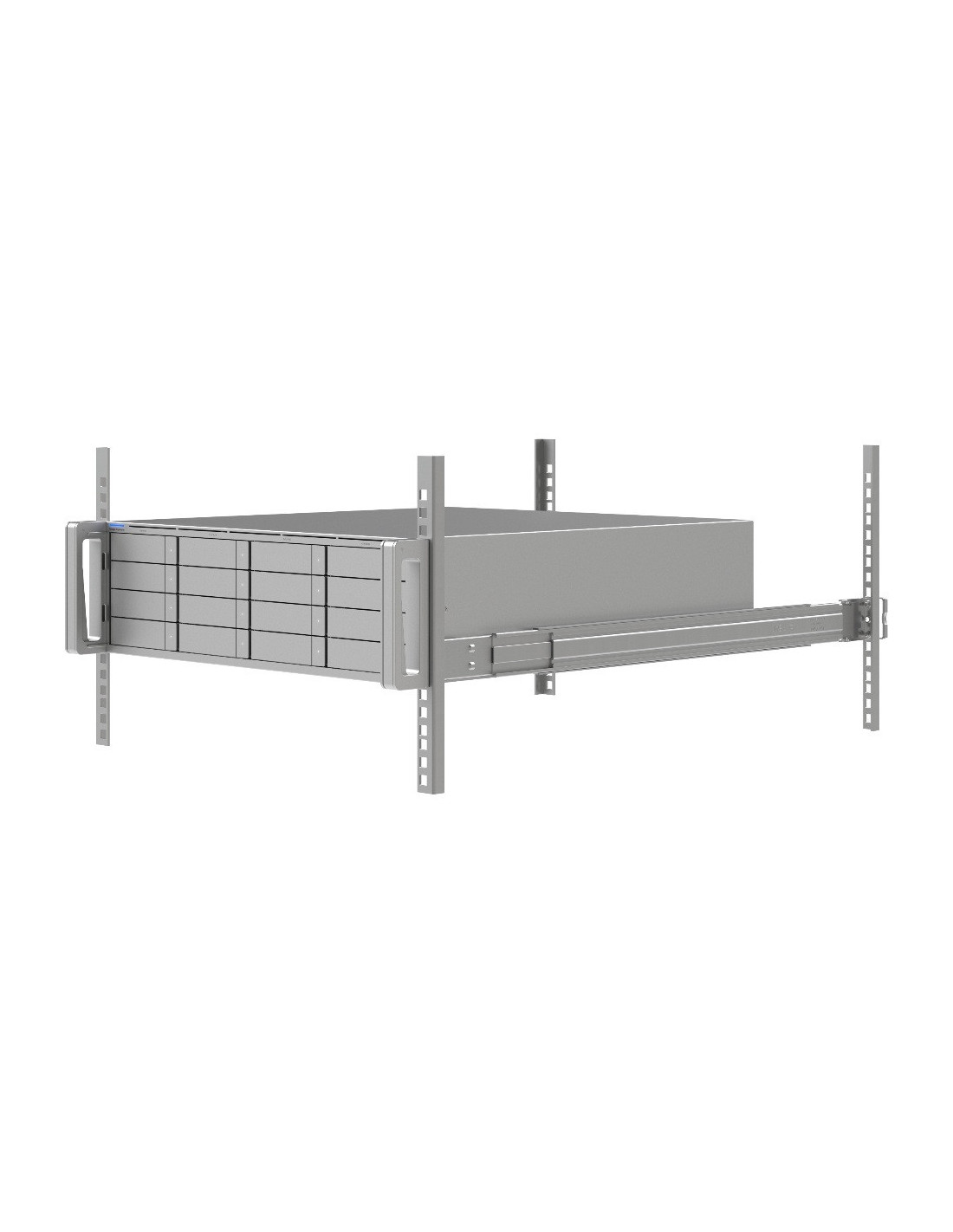

Robustná skriňa je vyrobená z ocele SGCC a je vhodná na montáž do štandardného 19" racku (3U).

Kľúčové vlastnosti

• celkom 16 pozícií pre disky HDD alebo SSD vo formáte 2,5 "alebo 3,5" s maximálnym výkonovým rozpočtom 500 W
• pripojenie k hostiteľskej jednotke cez rozhranie SFF-8644 (24G) pre vysokorýchlostný prenos dát
• redundantné napájanie zaisťujú dva hot-swap AC/DC napájacie moduly s výkonom 550 W každý

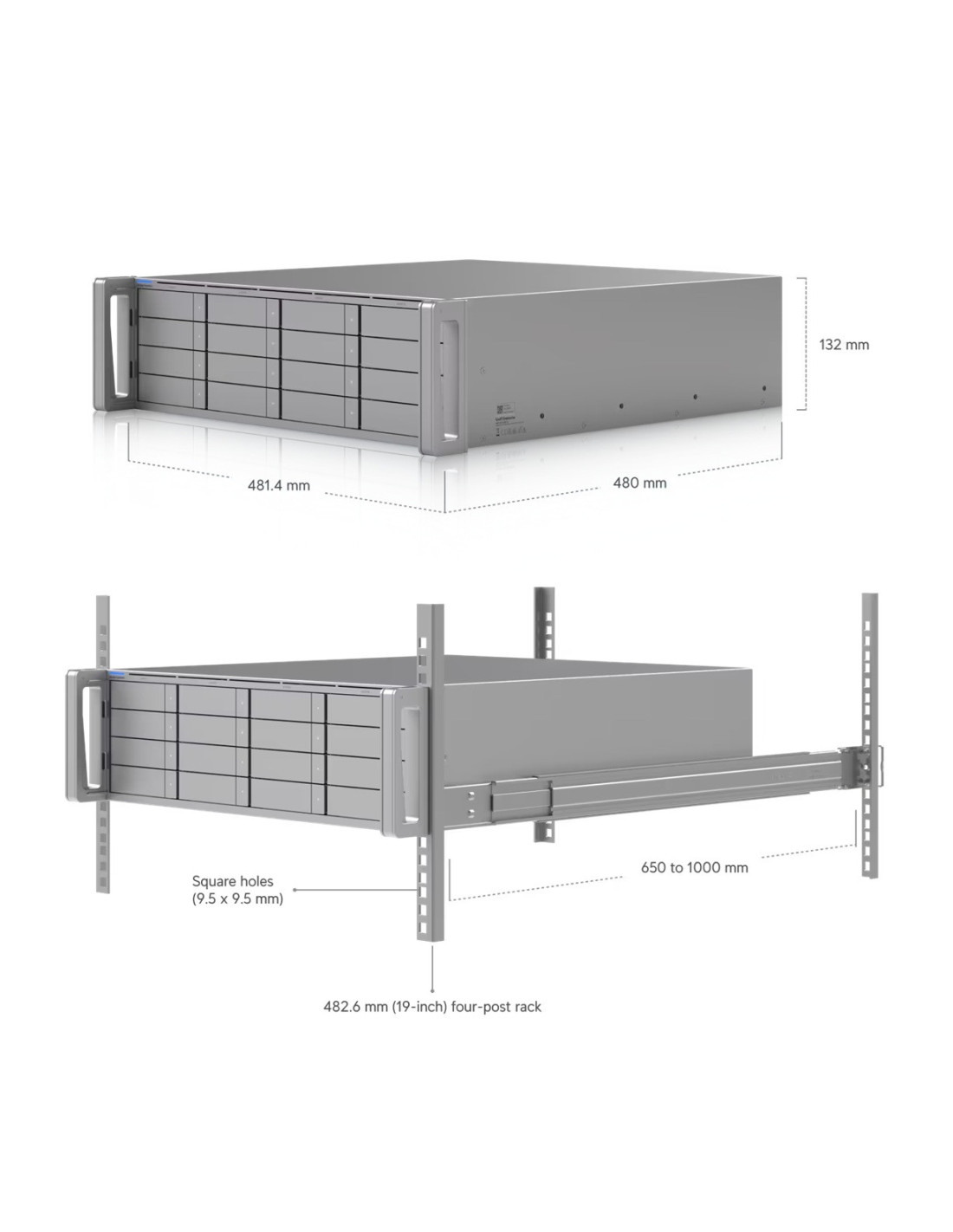

• formát 3U pre montáž do štandardného 19" racku s rozmermi 481,4 × 480 × 132 mm
• indikátory LED pre stav HDD, systému, expanzného portu aj napájacích modulov CRPS

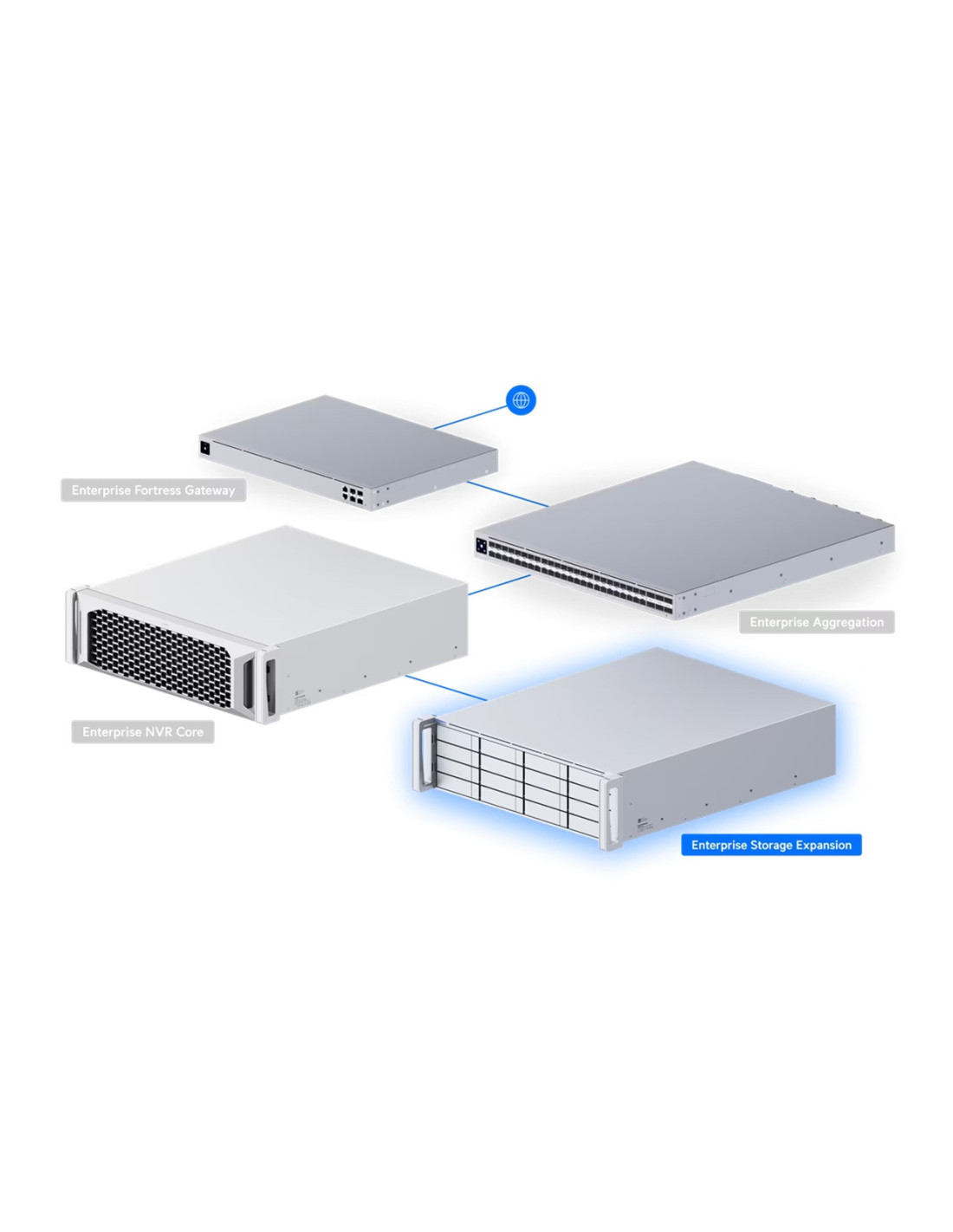

Kompatibilita: Ubiquiti ENAS, ENVR-Core

Technické parametre

Úložné interné pozície základnej dosky: 16× 2,5"/3,5" HDD/SSD (predný hot-swap pozície)

Rozširujúce sloty: 1× vysokorýchlostné rozhranie SFF-8644 Mini-SAS HD (priepustnosť 24Gb/s) vzadu

Prepojenie expandéra s hostiteľom: tienený dátový prepojovací kábel 1 m SFF-8644 (Mini-SAS HD) - dátová priepustnosť až 24 Gb/s pre bleskovú komunikáciu medzi zariadeniami

- na oboch koncoch robustné kovové konektory so špeciálnou zacvakávacou poistkou pre pripojenie k hostiteľskej jednotke (napr. ENAS alebo ENVR-Core)

- cez tento jediný kábel dokáže hlavný server plnou rýchlosťou pristupovať ku všetkým 16 pevným diskom inštalovaným vo vnútri expandéra, ako by boli súčasťou jeho vlastného šasi

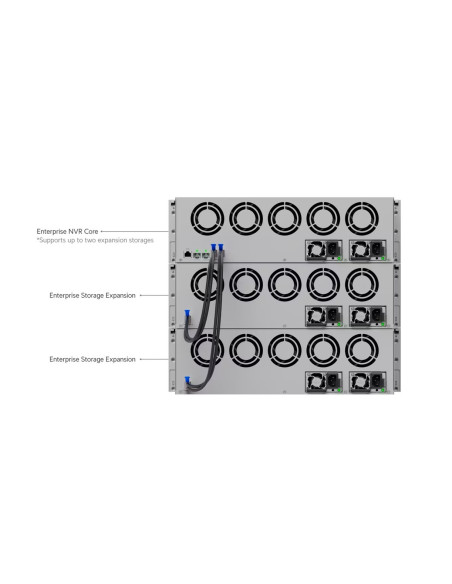

Pripojenie viacerých jednotiek: priame pripojenie každej rozširujúcej jednotky do hostiteľa

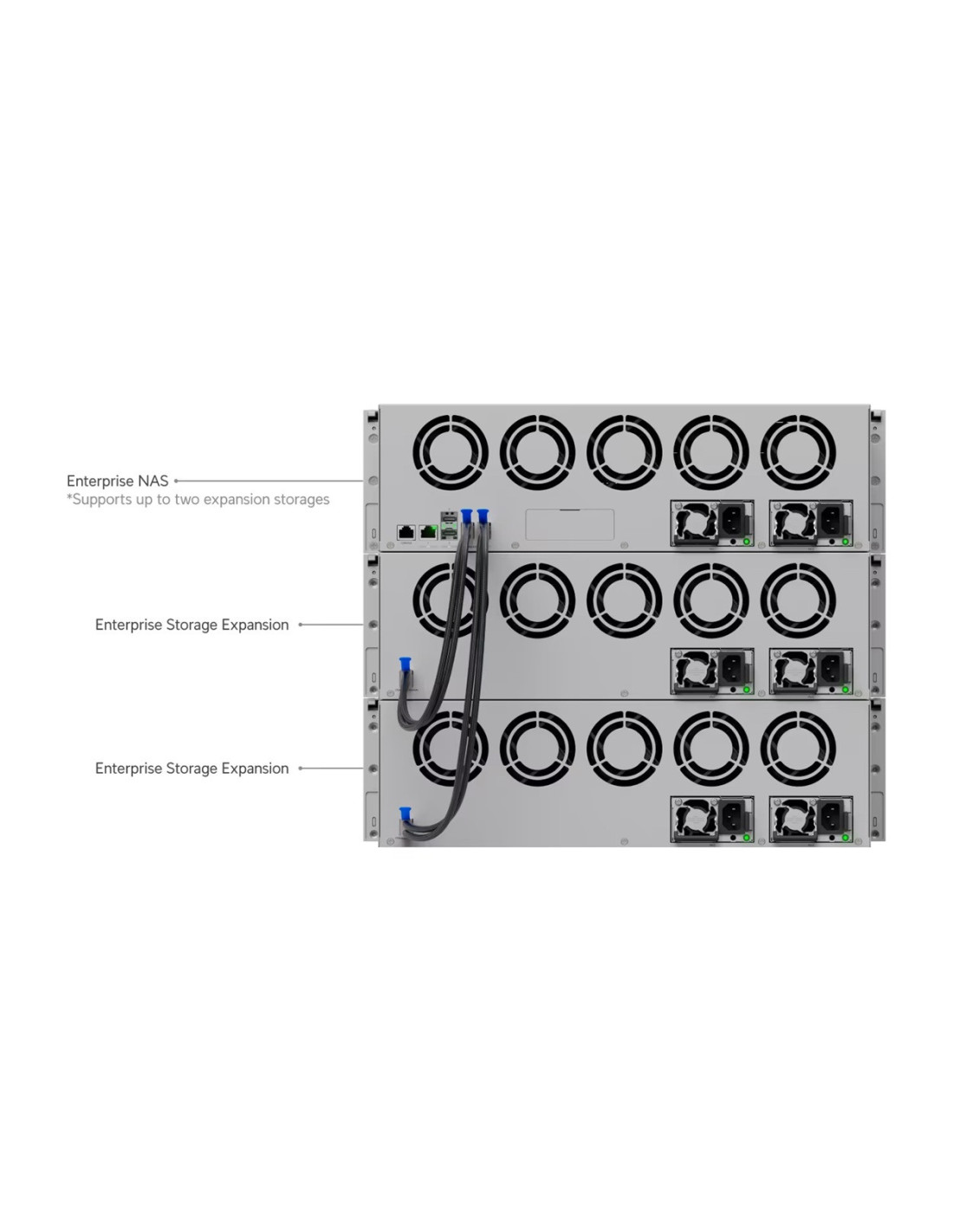

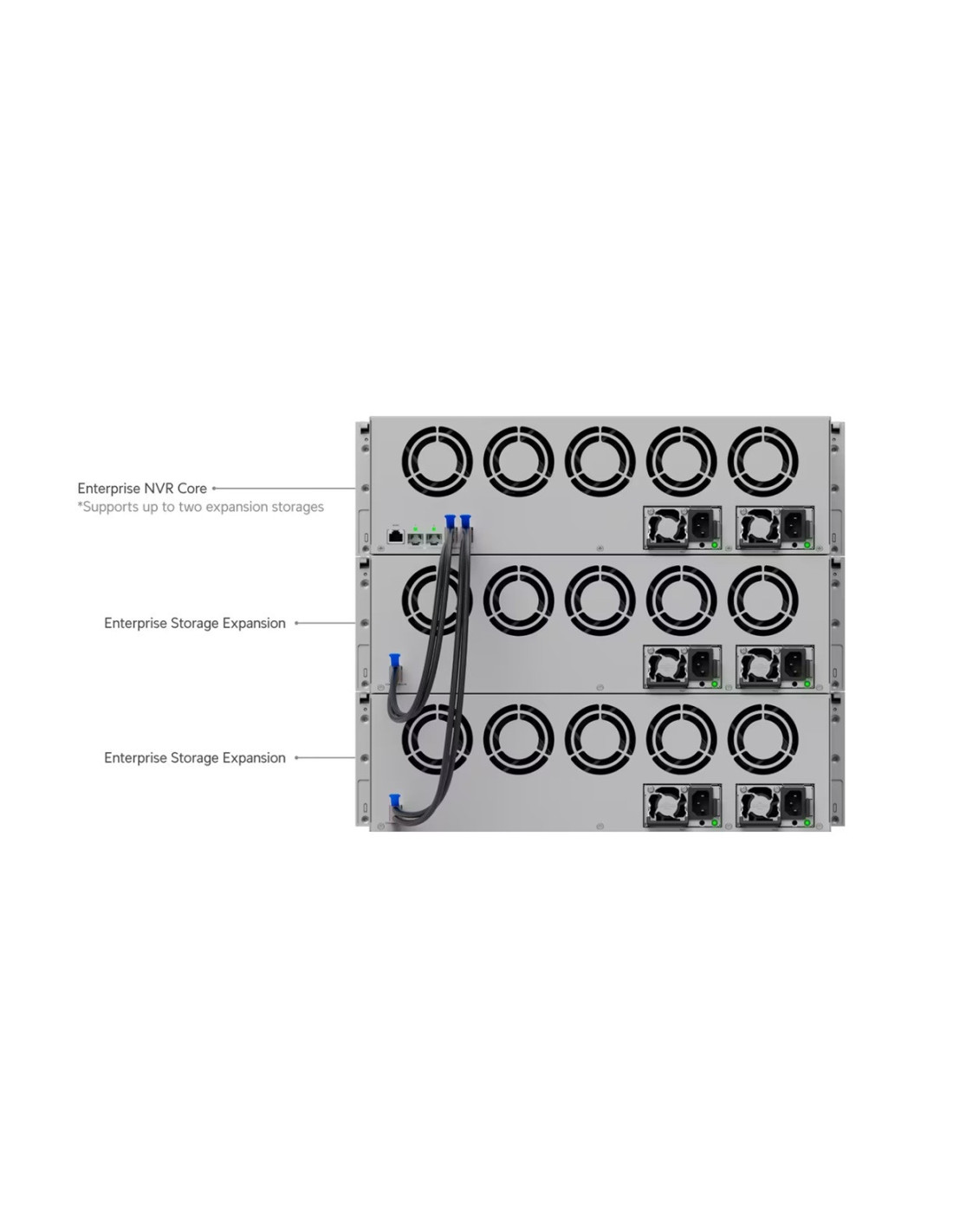

- k jednému riadiacemu serveru (ENAS, ENVR-ore) je možné pripojiť maximálne 2 jednotky UACC-ESE-16 súčasne (2 dedikované SFF-8644 expansion porty)

- každý expandér sa pripája vlastným samostatným 1m káblom priamo do jedného z dvoch portov na hlavnom NASe - vytvorenie uceleného diskového poľa s celkovým počtom až 48 pevných diskov v jednom systéme

Hardvér

Rozhranie pre správu: hlavná konzola (Master console)

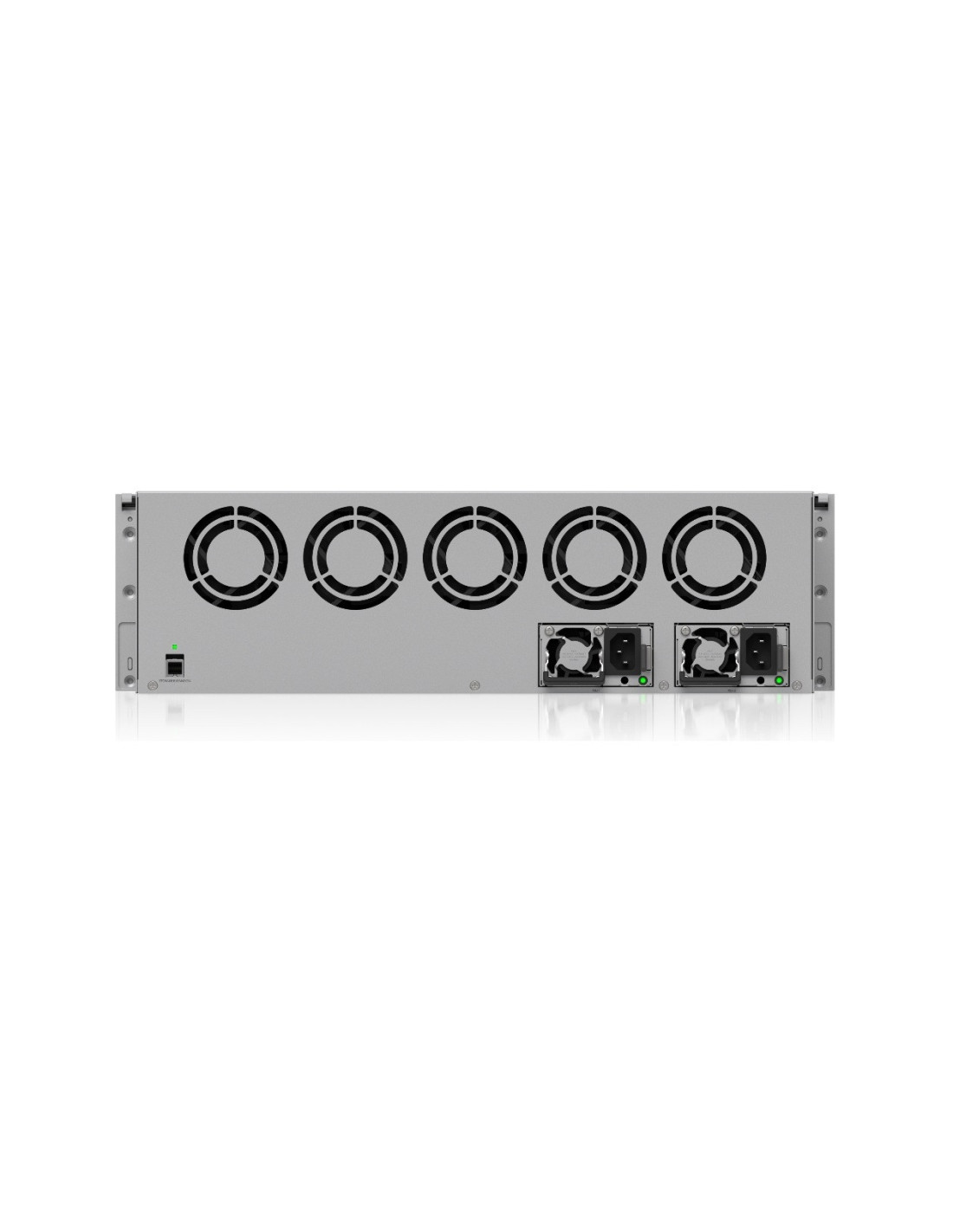

Metóda napájania: 2x AC vstup, napájacie moduly (zdroje) vymeniteľné počas prevádzky (vlastné sieťové vstupy prístupné zo zadnej strany šasi)

Napájacie zdroje: 2× hot-swap 550W AC/DC napájacie moduly (CRPS), redundantné (každý z dvoch napája. zdrojov má svoj vlastný malý integrovaný ventilátor pre chladenie samotného zdroja)

Redundancia napájania: áno

Počet ventilátorov: 5x (80 mm) - interné ventilátory s vysoko efektívnym chladením diskových pozícií (otáčky ventilátorov sú riadené automaticky systémom na základe aktuálnej teploty diskov)

Maximálna spotreba energie: 550 W

Max. príkon pre disky: 500 W

LED diódy: HDD, systém, CRPS, rozširujúci port

Tlačidlá: factory reset

Rozmery (mm): 481,4 × 480 × 132

Hmotnosť (g): 15500

Farba: strieborná

Materiál puzdra: SGCC oceľ

Materiál uchytenia: SGCC oceľ

Okolitá prevádzková teplota (°C): -5 až 40

Okolitá prevádzková vlhkosť: 5 až 95 % bez kondenzácie

Form Factor: montáž do racku 19" (3U)

Použitie: vnútorné

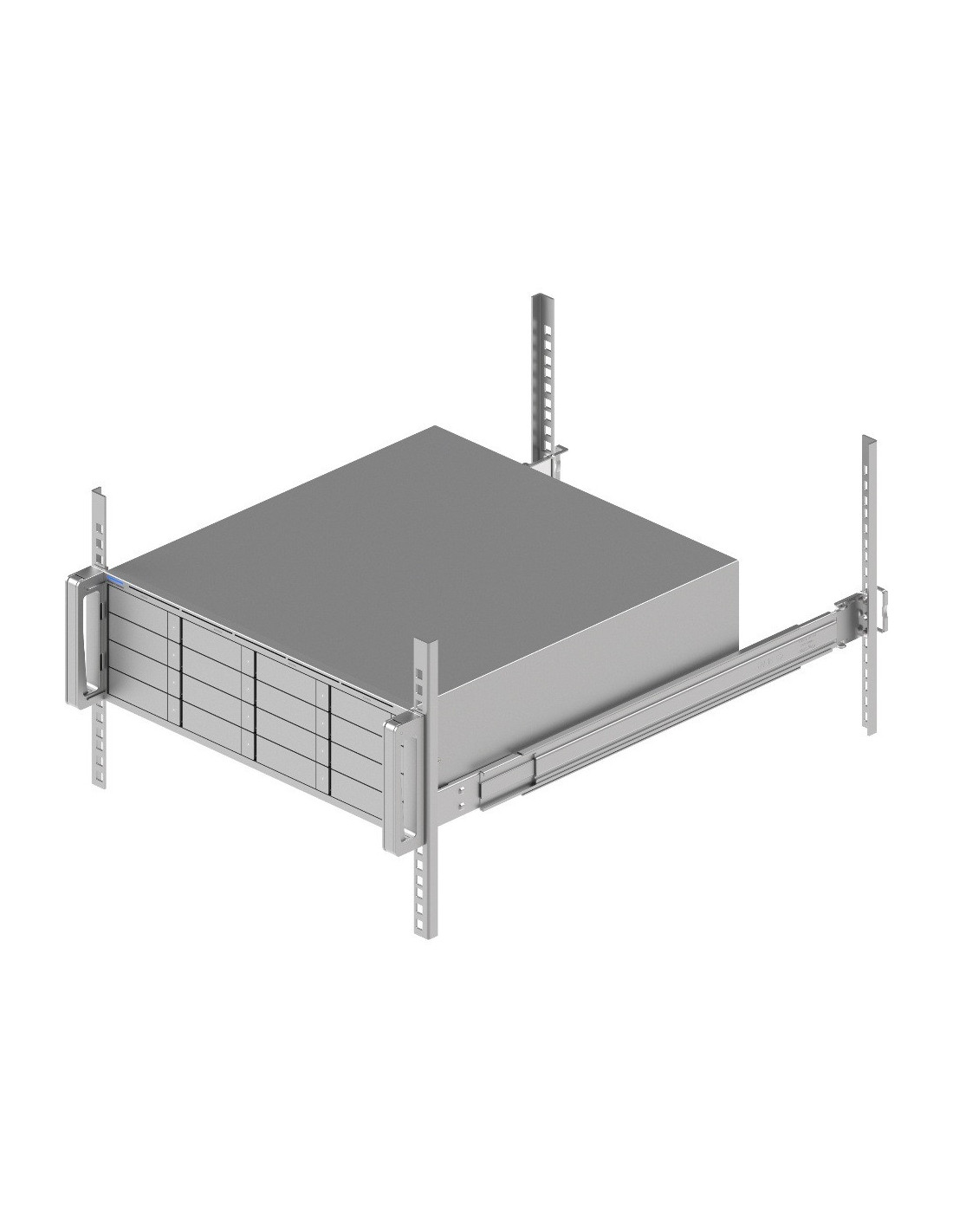

Podporovaná hĺbka čajky: koľajnice podopierajú štvorstĺpkové regály s priemerom 600 mm (23,6") so štvorcovými otvormi (9,5 x 9,5 mm) a hĺbku stĺpikov v rozmedzí 600–1066 mm (23,6–42")

NDAA Compliant: áno

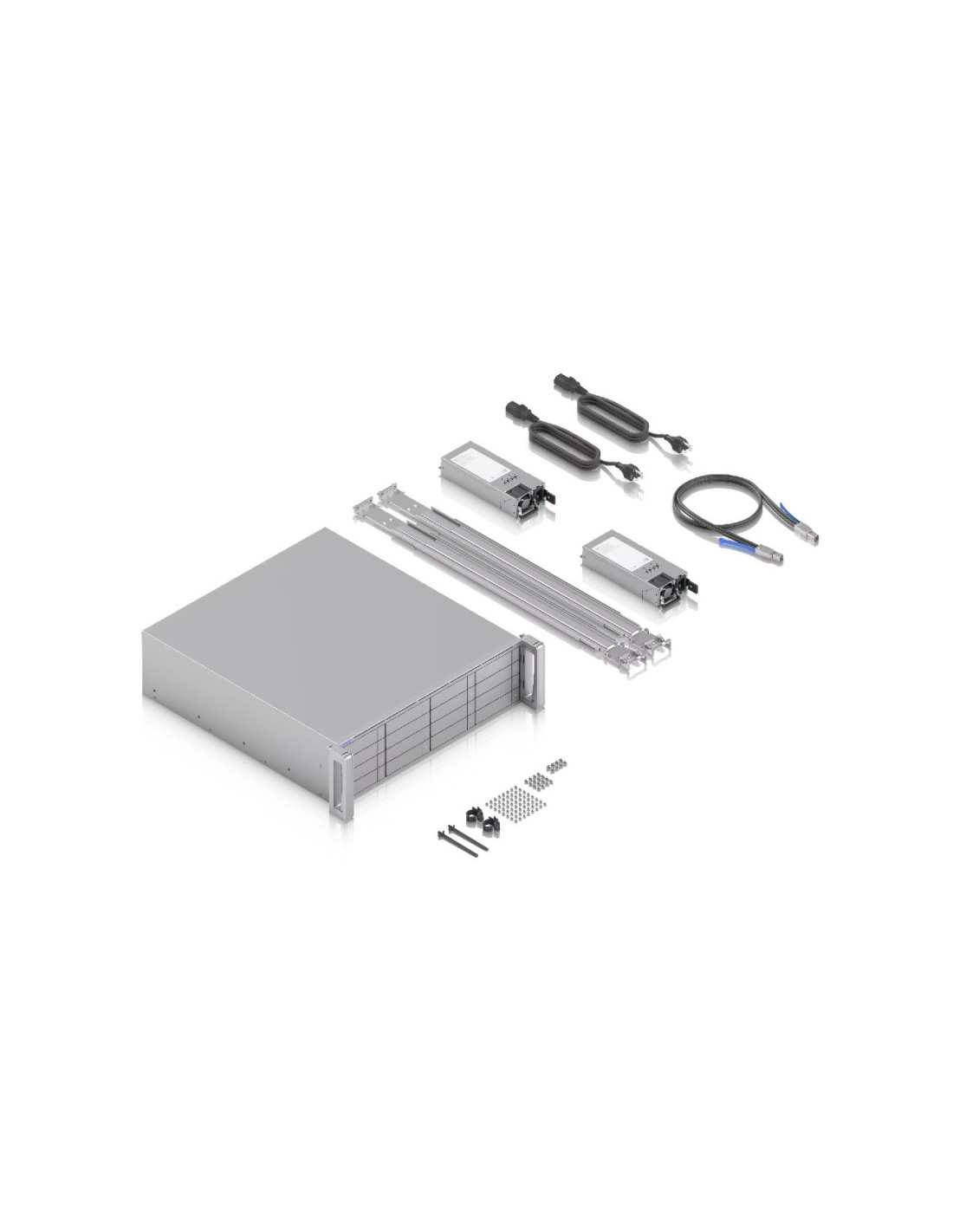

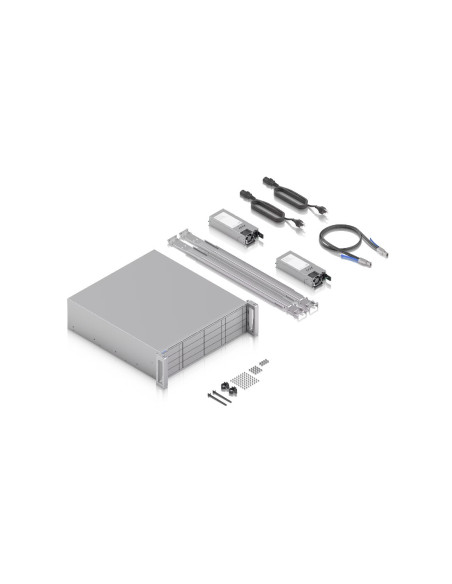

Obsah balenia:

• Ubiquiti UniFi Enterprise Storage Expansion rozširujúca jednotka
• 2x vstupný napájací kábel
• 1x dátový prepojovací kábel 1 m SFF-8644 (Mini-SAS HD)
• 2x hot-swap AC/DC napájacie moduly-zdroje (CRPS) 550 W - už predinštalované
• inštalačná sada pre montáž do racku (skrutky, úchyty, posuvné lišty pre montáž do racku, svorky pre fixáciu napájacieho kábla atď.)
• užívateľská príručka

- poznámka: Pevné disky aj čelný dizajnový kryt (UniFi 3U Bezel Lite) sa predávajú samostatne.

Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/accessories/uacc-ese-16

Sprievodca inštaláciou: https://dl.ui.com/qig/uacc-ese-16/
