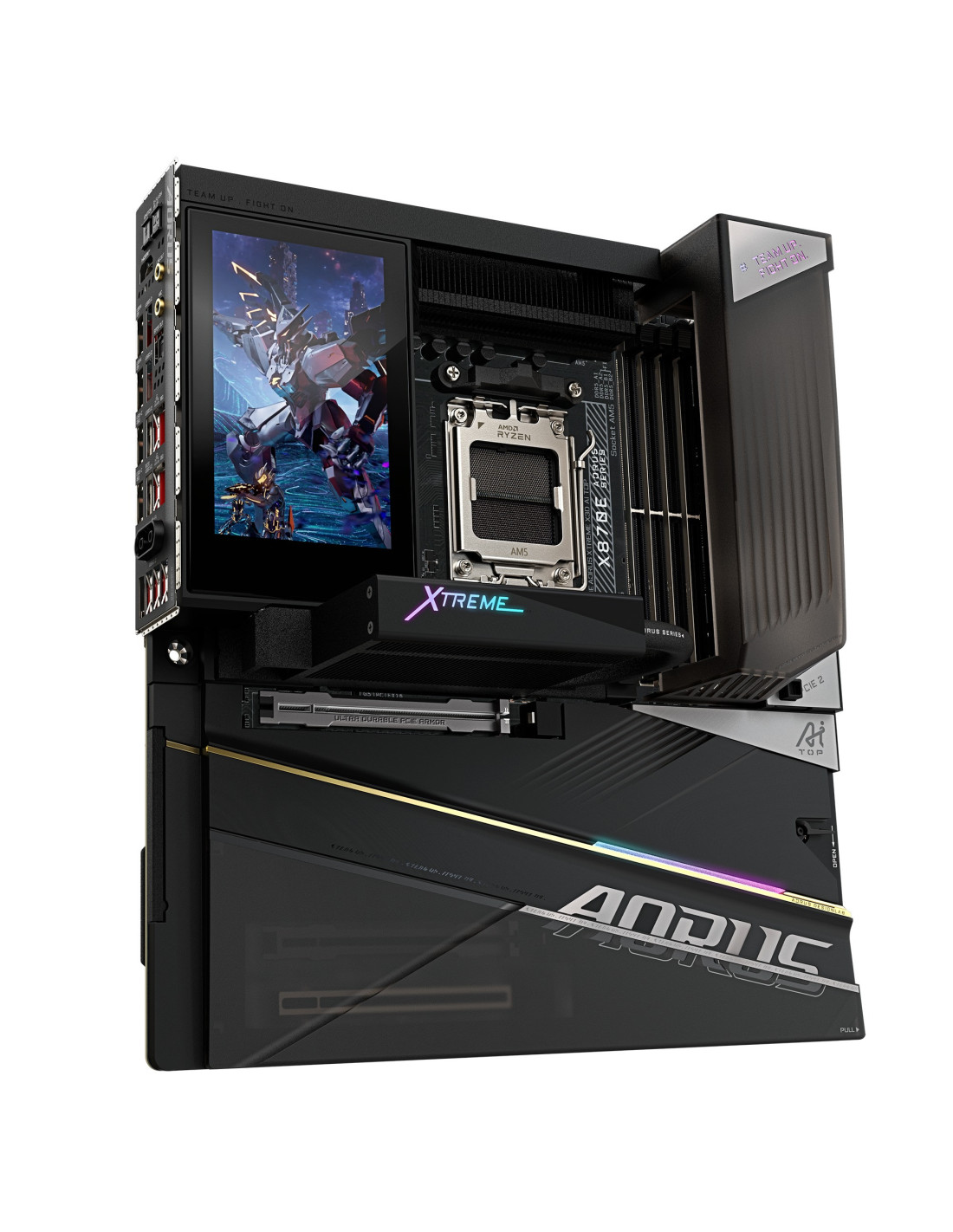

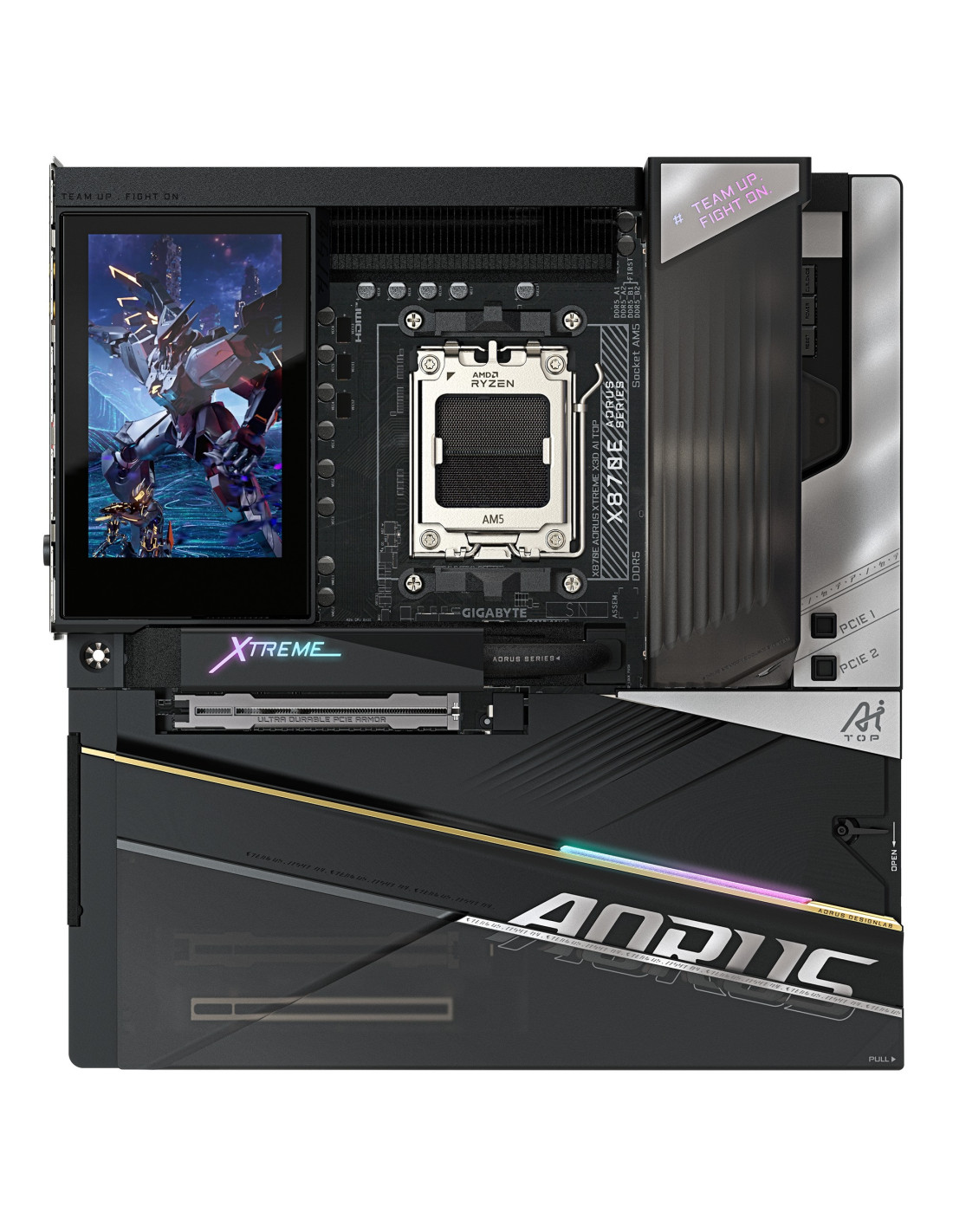

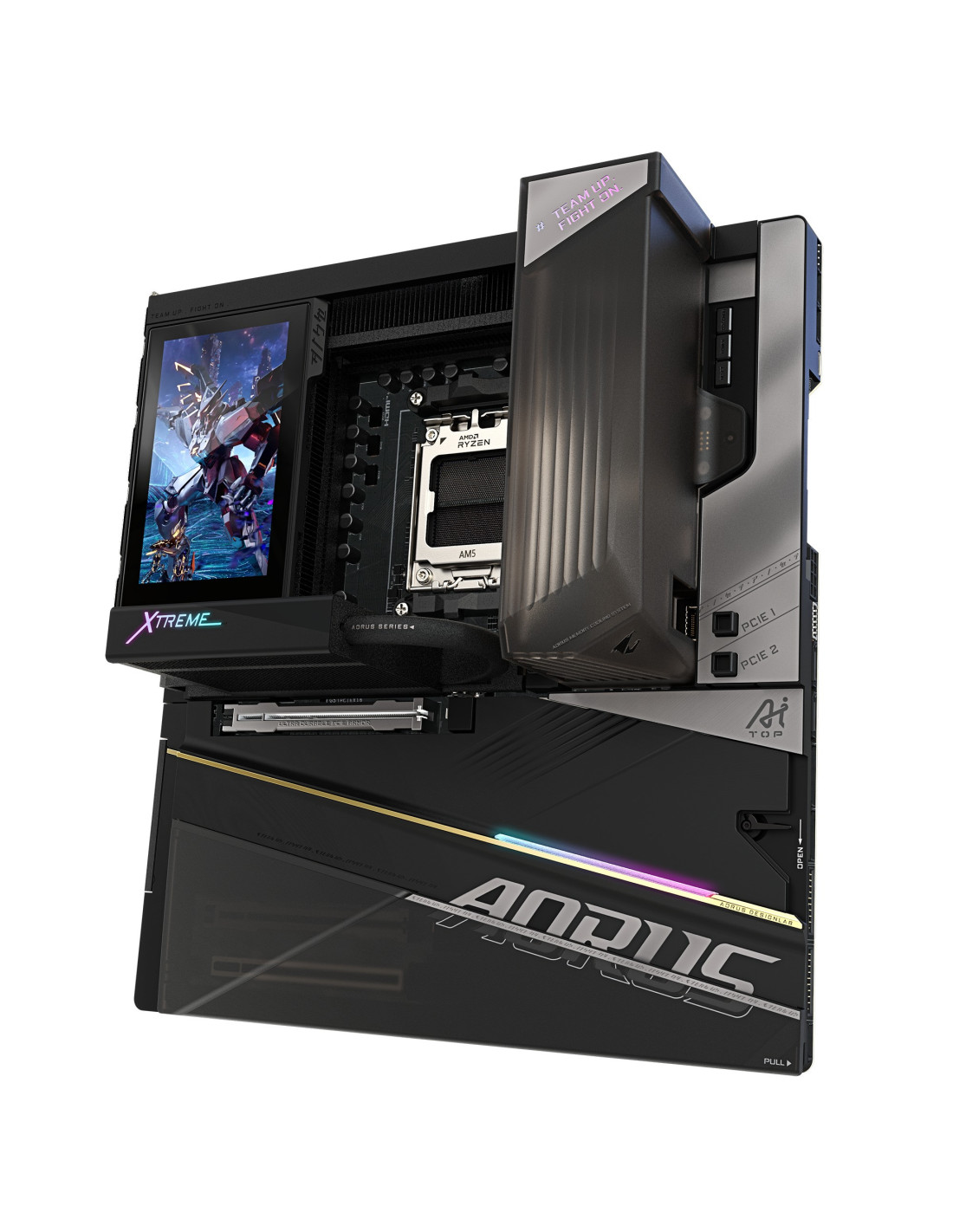

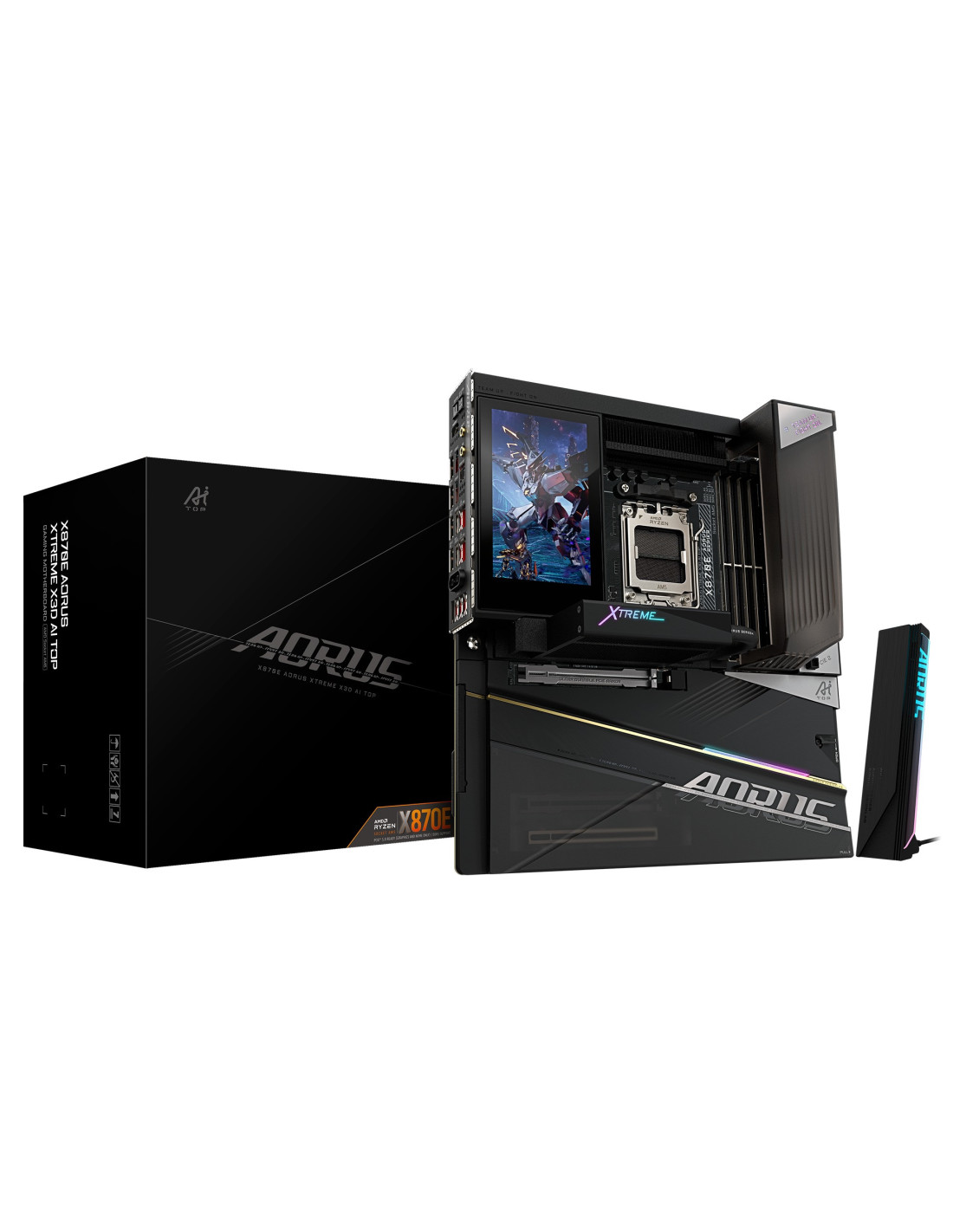

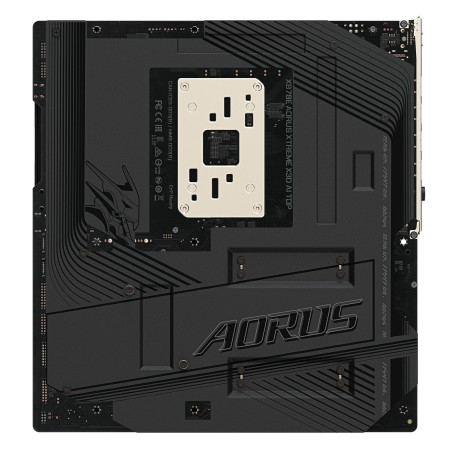

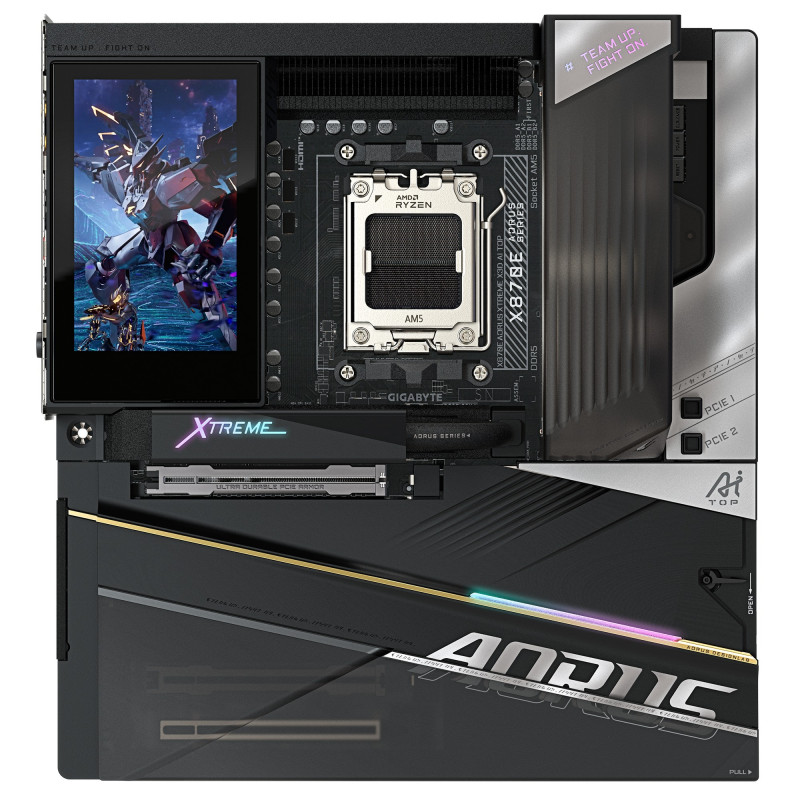

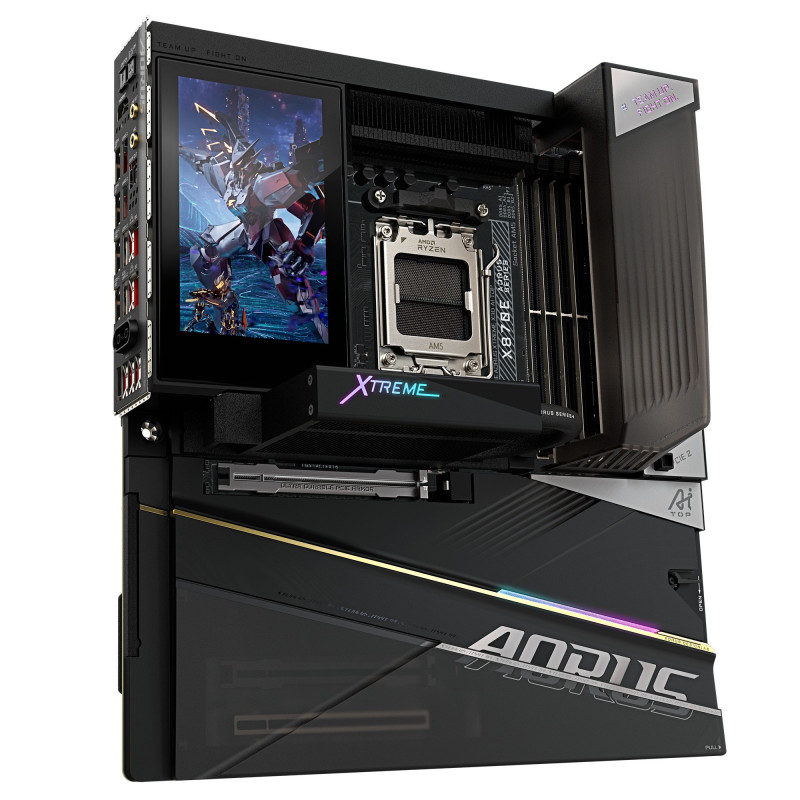

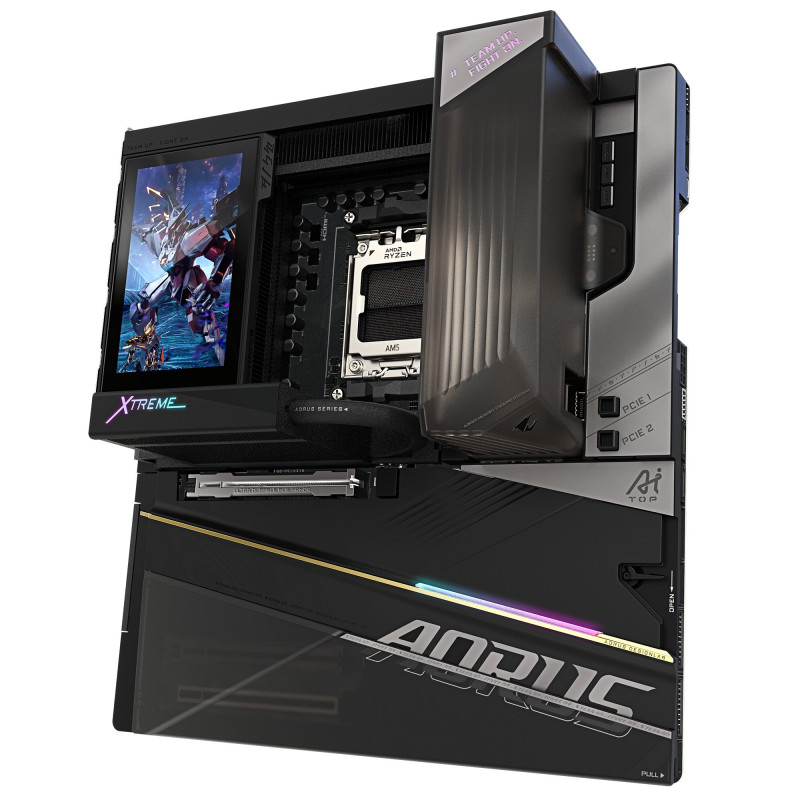

GIGABYTE X870 AORUS XTREME X3D AI TOP AM5 E-ATX

GIGABYTE X870E AORUS XTREME X3D AI TOP

• X3D Turbo Mode 2.0
• DDR Wind Blade XTREME
• WIFI EZ-Plug
• M.2 EZ-Flex
• PCIe EZ-Latch Plus Duo
• EZ-Latch Click
• EZ-Latch Plus
• automatické skenování Q-Flash v BIOSu a SW
• VRM Thermal Armor Advanced, M.2 Thermal Guard XTREME a M.2 Thermal Guard Ext
• 5" LCD Edge View

Rozměrový formát: E-ATX (305x285mm)

Podpora pro procesory: AMD Ryzen™ řady 7000/8000/9000

Patice procesoru: AM5

Chipset: AMD X870E

Paměť:

• 4x DIMM patice podporující až 256GB, DDR5 9000(OC)/8800(OC)/8600(OC)/8400(OC)/8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400MT/spaměťové moduly
• dvoukanálová architektura paměti
• podpora non-ECC paměťové moduly DIMM bez vyrovnávací paměti
• podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a paměťové moduly Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU

• 2x USB4® USB-C® podpora video výstupů USB4 a DisplayPort s maximálním rozlišením 3840x2160@240 Hz
• 1x HDMI 2.1
• 1x USB-C®

Zvuková karta: 1 čip ESS ES9280AC DAC + 2 čipy ESS ES9080, DTS® Sound Unbound™, (S/PDIF)

Ethernet: 2x Realtek® 10GbE LAN

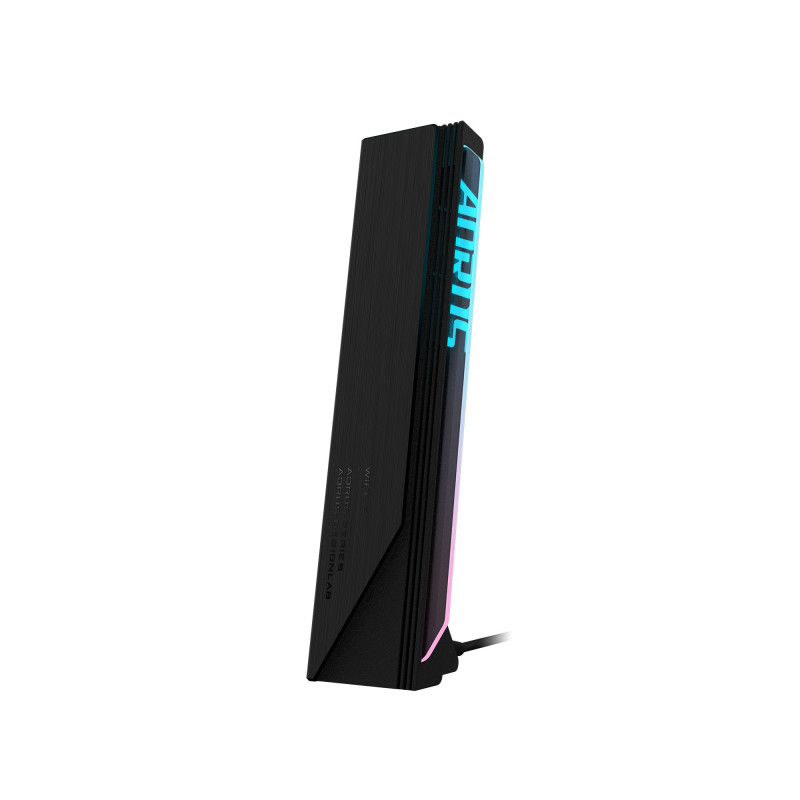

WLAN + Bluetooth: MediaTek Wi-Fi 7 MT7927, RZ738 + Bluetooth v5.4

Rozšiřující sloty:

• 1x PCI Express x16 (PCIEX16)
• 1x PCI Express x16, podpora PCIe 5.0 x8 (PCIEX8)
• 1x PCI Express x16, podpora PCIe 4.0 x4 (PCIEX4)

RAID řadič: podpora RAID 0/1/(5)/10 pro úložná zařízení NVMe SSD + podpora RAID 0/1 pro úložná zařízení SATA

Úložný prostor:

celkem podporuje 5 slotů M.2 a 2 porty SATA 6Gb/s

• 1x M.2 (M2A_CPU), integrovaný v CPU, podporuje socket 3, M key, typ 2580/2280 SSD
• 1x M.2 (M2A_CPU), integrovaný v CPU, podporuje socket 3, M key, typ 22110/2280, podpora PCIe 5.0 x4/x2 SSD
• 2x M.2 (M2C_SB, M2D_SB), integrovaný v čipsetu, podporuje socket 3, M key, typ 22110/2280 SSD, podpora PCIe 4.0 x4/x2 SSD
• 1x M.2 (M2E_SB), integrovaný v čipsetu, podporuje socket 3, M key, typ 2280, podpora PCIe 4.0 x2 SSD
• 2x port SATA 6Gb/s

USB:

Zadní USB (celkem 12 portů)

• 2x USB typ C® (USB4®, DisplayPort)
• 1x USB typ C® (USB 3.2 Gen 2)
• 1x USB typ C® (USB 3.2 Gen 2x2)
• 8x USB typ A (3.2 Gen 2, červený)

Přední USB (celkem 11 portů)

• 1x USB-C®, s podporou USB 3.2 Gen 2x2
• 1x USB-C®, s podporou USB 3.2 Gen 2
• 1x USB-C® (DisplayPort), s podporou USB 2.0
• 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1
• 2x USB 2.0/1.1 - podpora dalších 4 portů USB 2.0/1.1

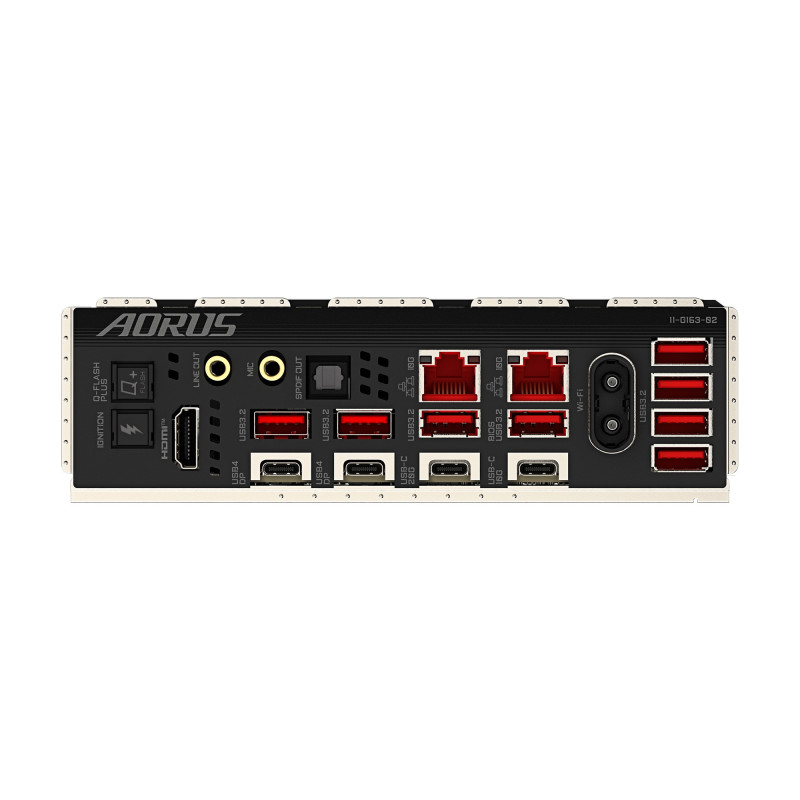

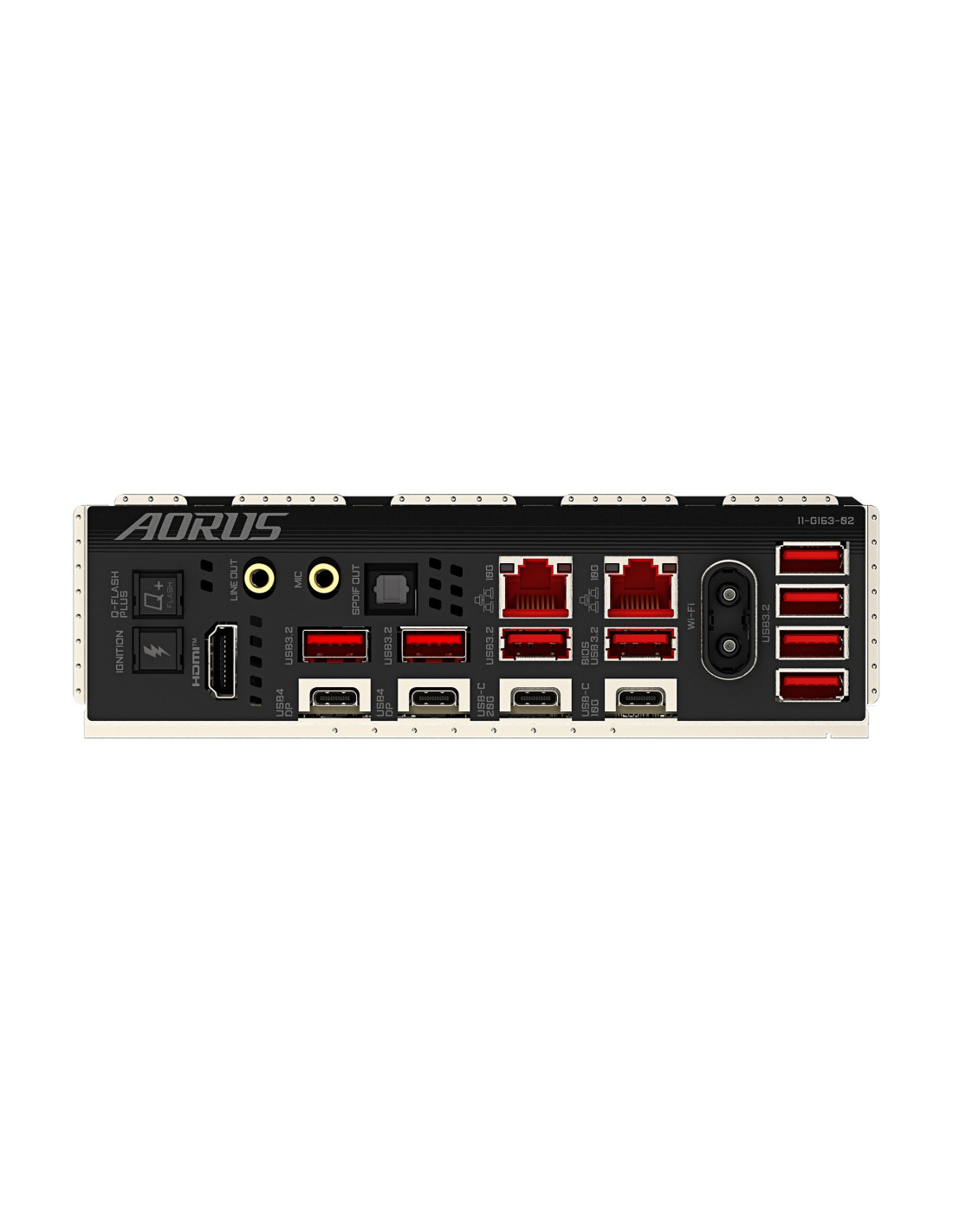

Porty na zadním panelu:

• 1x tlačítko Q-Flash Plus
• 1x tlačítko OC Ignition
• 1x HDMI
• 2x USB typ C® (USB4®, DisplayPort)
• 1x USB typ C® (USB 3.2 Gen 2)
• 1x USB typ C® (USB 3.2 Gen 2x2)
• 8x USB typ A (3.2 Gen 2, červený)
• 2x RJ-45
• 2x anténní konektor (2T2R)
• 2x audio jack
• 1x optický konektor S/PDIF Out

Interní porty:

Napájení

• 1x 24pinový ATX hlavní napájecí konektor
• 2x 8pinový ATX 12V napájecí konektor
• 1x napájecí konektor PCIe

Související s ventilátorem a chlazením

• 1x CPU fan header
• 1x CPU fan/water cooling pump header
• 1x system fan header
• 1x system fan extension cable header
• 1x system fan/water cooling pump extension cable header

Související s úložištěm

• 5x M.2 slot (Key M)
• 2x SATA 6Gb/s port

USB

• 1x USB-C®, s podporou USB 3.2 Gen 2x2
• 1x USB-C®, s podporou USB 3.2 Gen 2
• 1x USB-C® (DisplayPort), s podporou USB 2.0
• 2x USB 3.2 Gen 1 header

Ostatní

• 1x integrated extension cable header for addressable RGB Gen2 LED strips and RGB LED strips
• 1x front panel header
• 1x integrated extension cable header for system fan/water cooling pump and USB 2.0/1.1 header
• 1x tlačítko napájení
• 1x tlačítko reset
• 1x Clear CMOS jumper
• 2x temperature sensor header

BIOS: 1x 512Mb flash, AMI UEFI BIOS; PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/eu/Motherboard/X870E-AORUS-MASTER#kf
