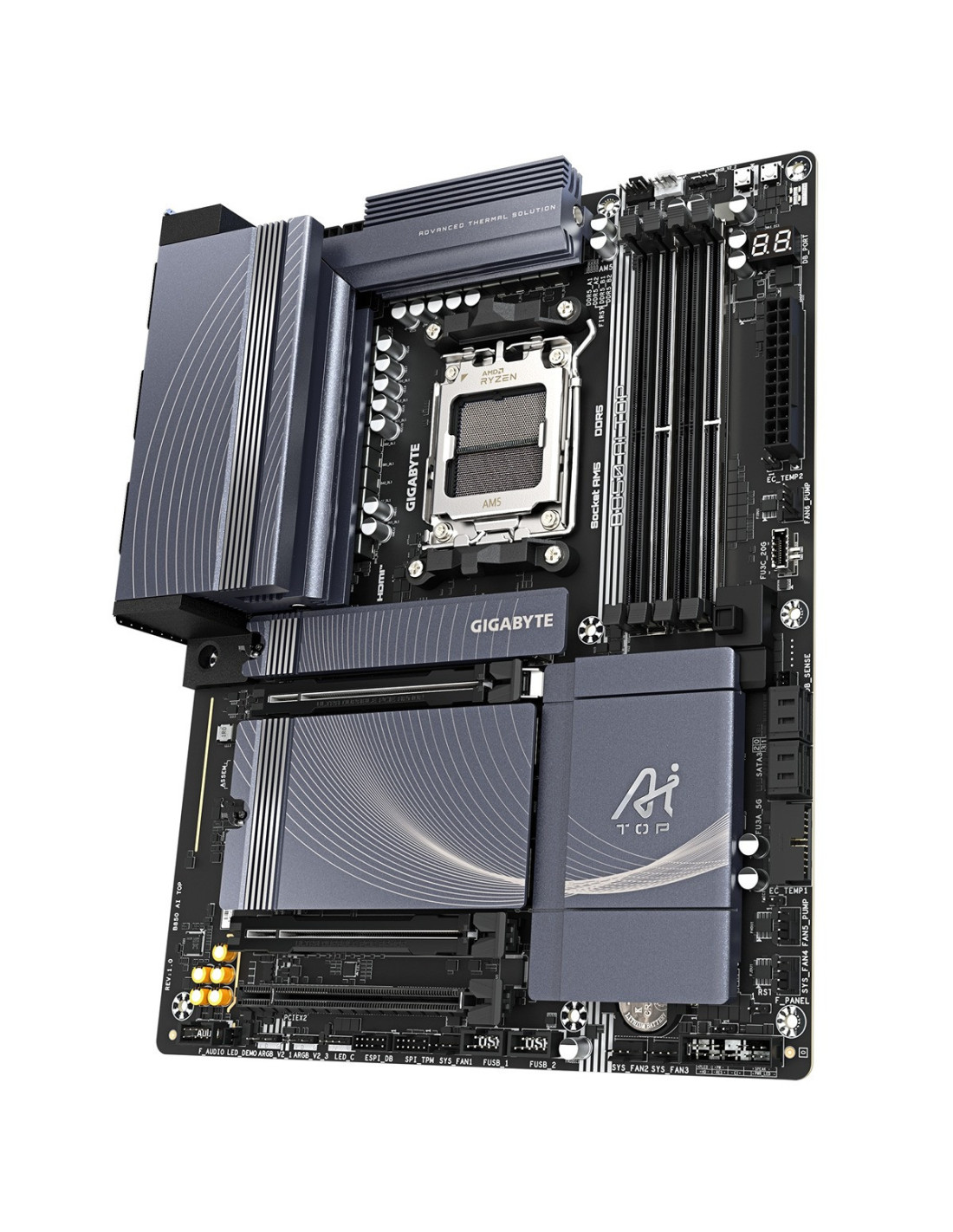

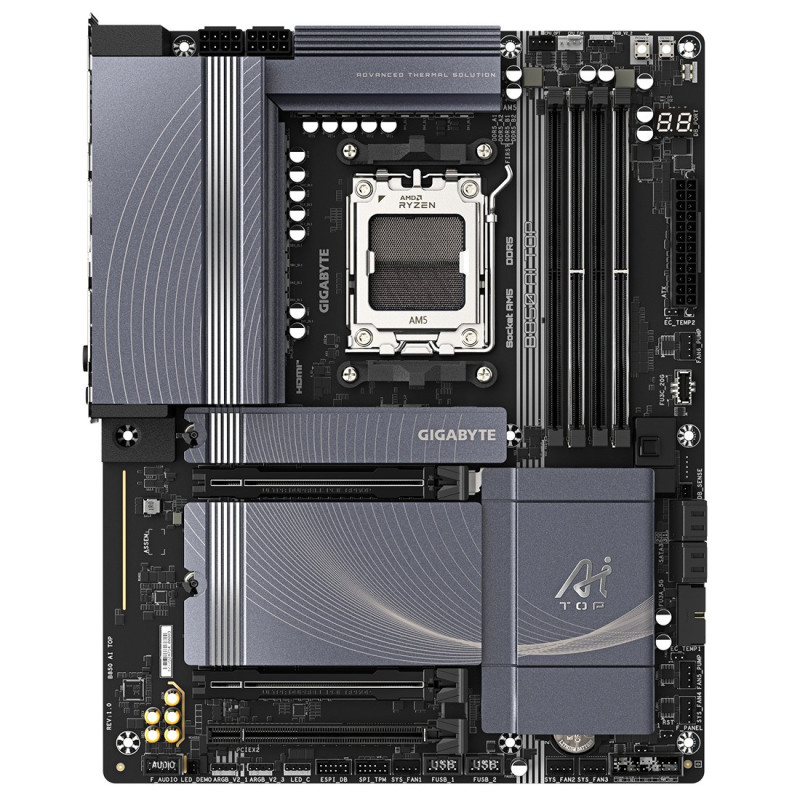

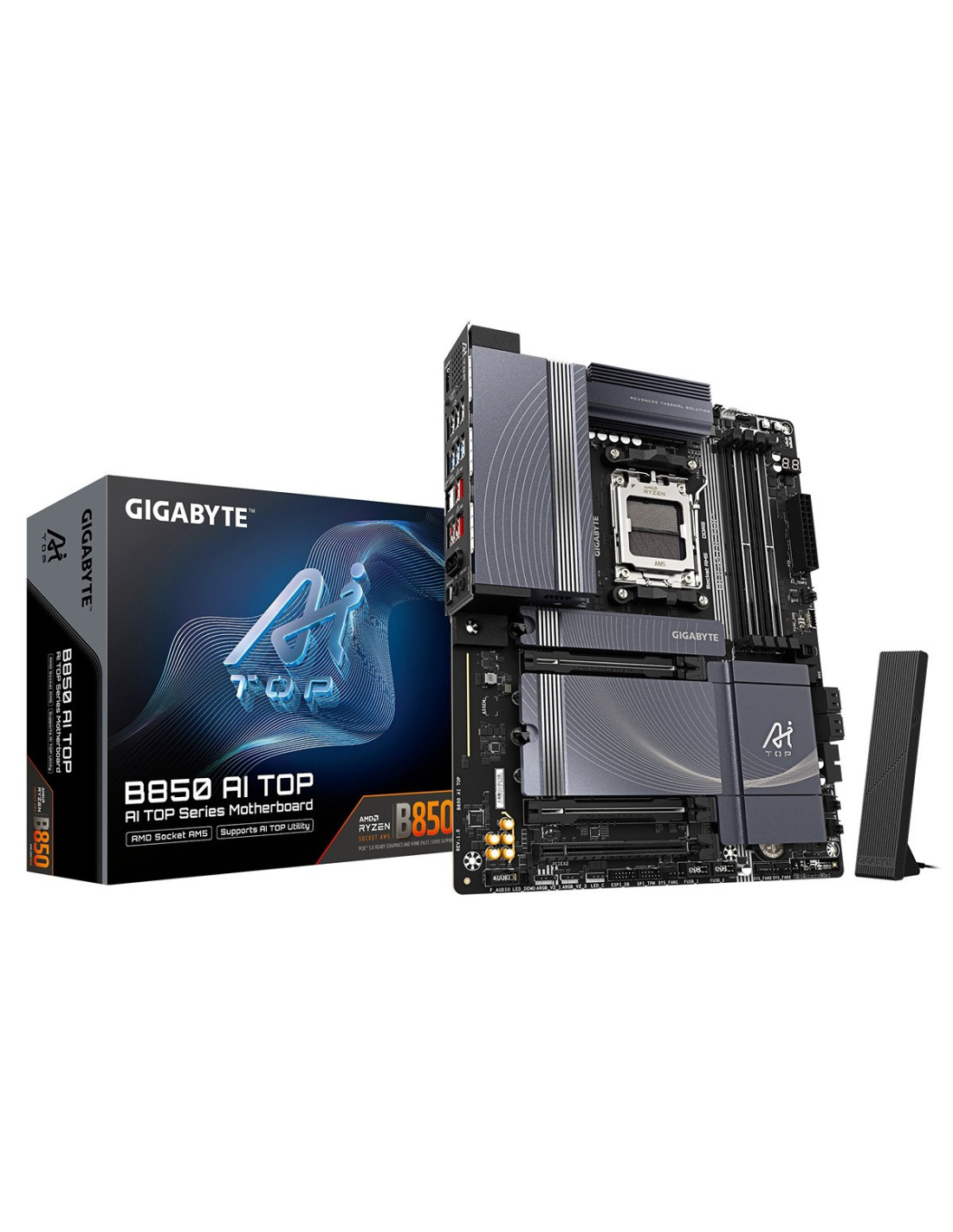

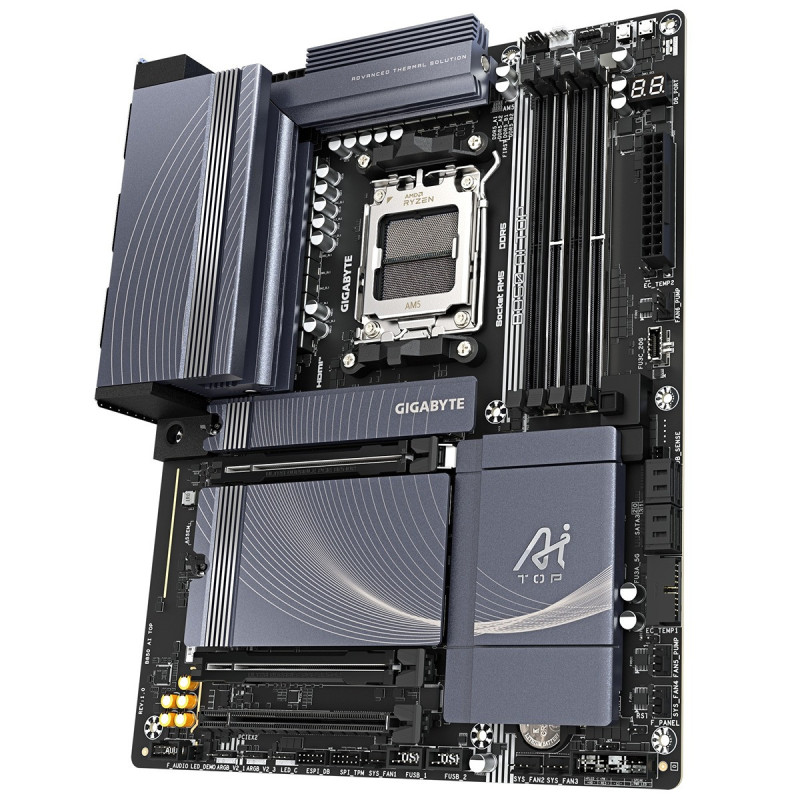

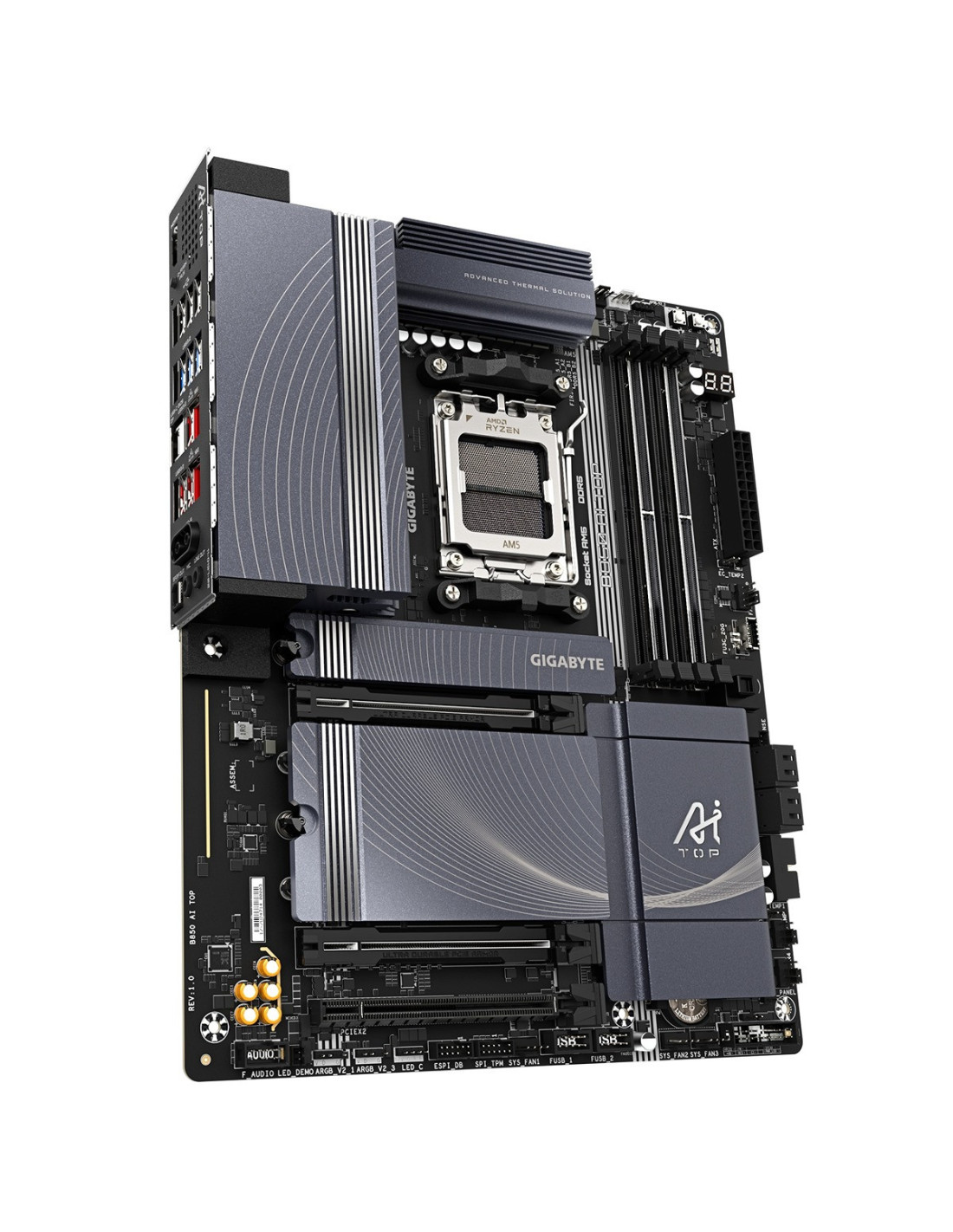

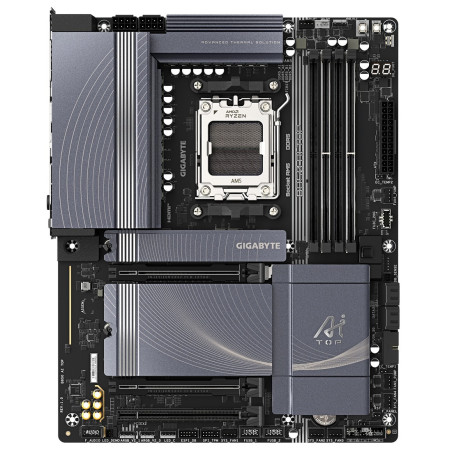

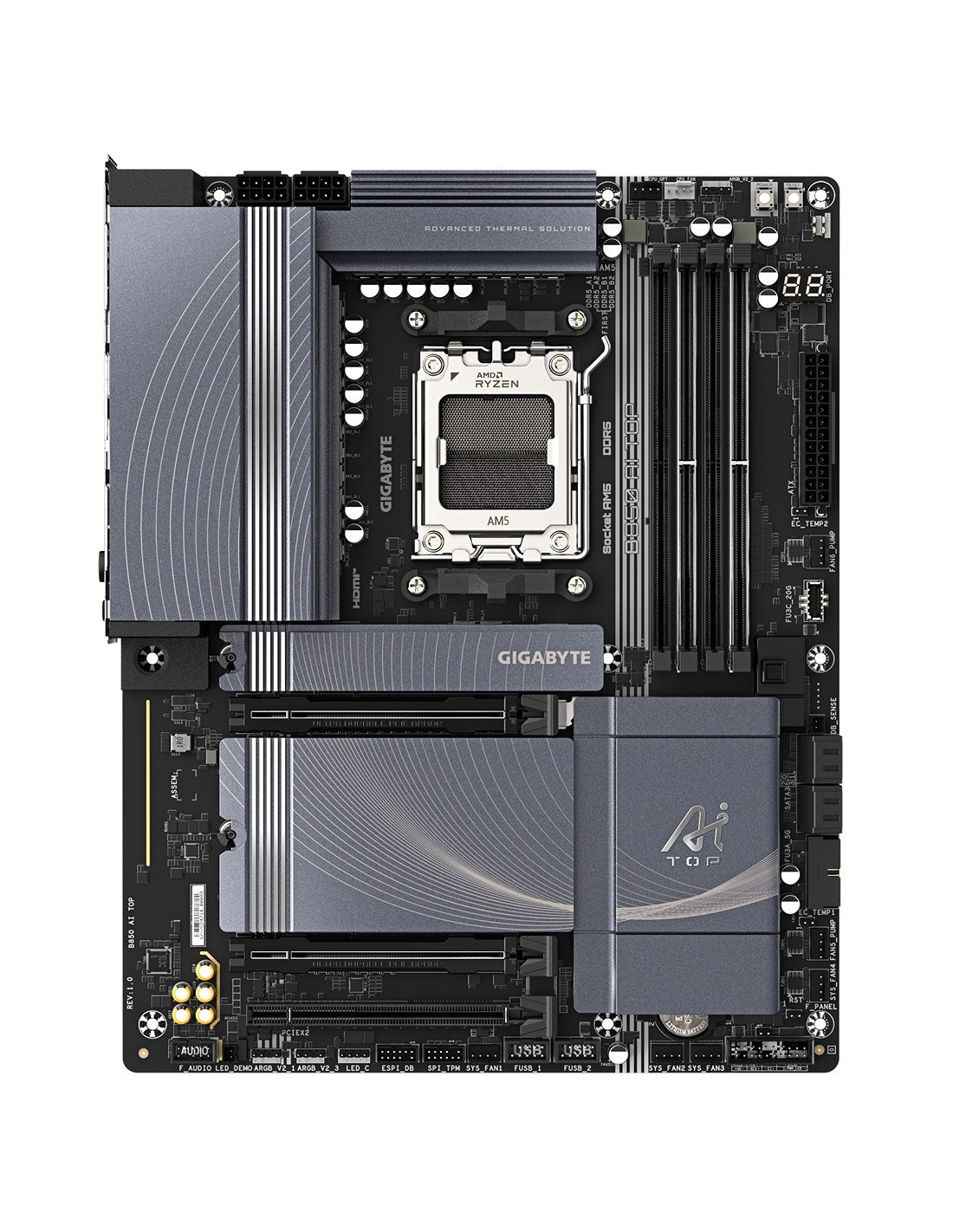

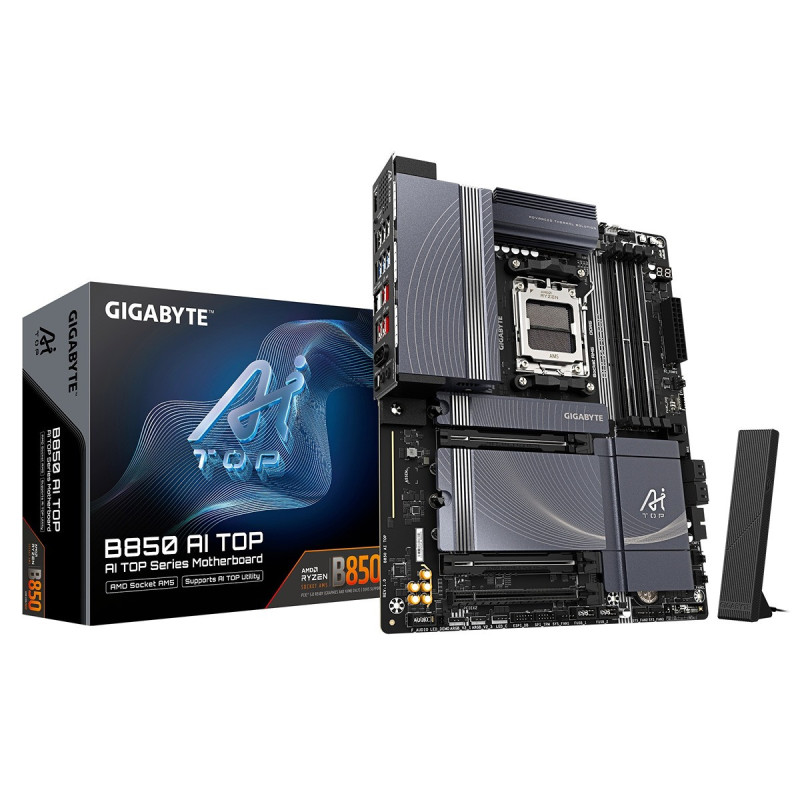

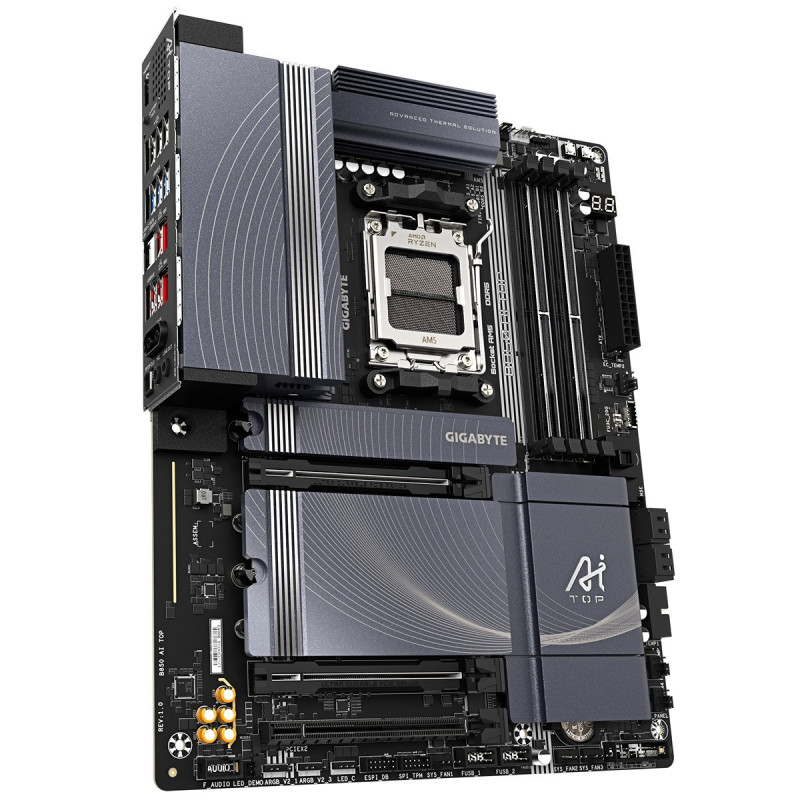

GIGABYTE B850 AI TOP AM5 ATX

GIGABYTE B850 AI TOP

• Q-Flash Plus
• High-Res Audio
• Friendly UI
• EZ-Latch Plus/Click
• WIFI EZ-Plug

Chipset: AMD B850

Rozměrový formát: ATX (305x244mm)

Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000

Patice procesoru: AM5

Paměť:

• 4x DIMM patice podporující až 256 GB, DDR5 8600(OC)/8400(OC)/8266(OC)/8200(OC)/8000(OC)/7950(OC)/7900(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5200/4800/4400 MT/s paměťové moduly
• dvoukanálová architektura paměti
• podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU

• 1x USB typ C® s podporou video výstupů USB 3.2 Gen 2 a DisplayPort 1.4
• 1x HDMI 2.1

Zvuková karta: kodek Realtek® ALC1220, 7.1 Surround Sound High Definition Audio

Ethernet: 2x Marvell® AQtion AQC113C 10GbE LAN

WLAN + Bluetooth: Realtek® Wi-Fi 7 RTL8922AE + BT 5.4

Rozšiřující sloty:

• 1x PCI Express x16 (PCIEX16)
• 1x PCI Express x16 (PCIEX8)
• 1x PCI Express x16 podpora PCIe 4.0 x2 (PCIEX2)

RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení SATA

Úložný prostor:

celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2 (M2A_CPU), Socket 3, M Key, typ 25110/22110/2580/2280 PCIe 5.0 (4.0) x4/x2 SSD
• 1x M.2 (M2B_CPU), Socket 3, M Key, typ 25110/22110/2580/2280 PCIe 5.0 (4.0) x4/x2 SSD
• 1x M.2 (M2C_SB), Socket 3, M Key, typ 25110/22110/25110/2280 PCIe 4.0 x2 SSD
• 4x SATA 6Gb/s

USB:

Zadní USB (celkem 12 portů)

• 1x USB typ C® (až 40 Gb/s v závislosti na CPU)
• 3x USB 3.2 Gen 2 typ A (červený)
• 4x USB3.2 Gen 1
• 4x USB 2.0/1.1

Přední USB (celkem 7 portů)

• 1x USB typ-C® konektor - podpora USB 3.2 Gen 2x2
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

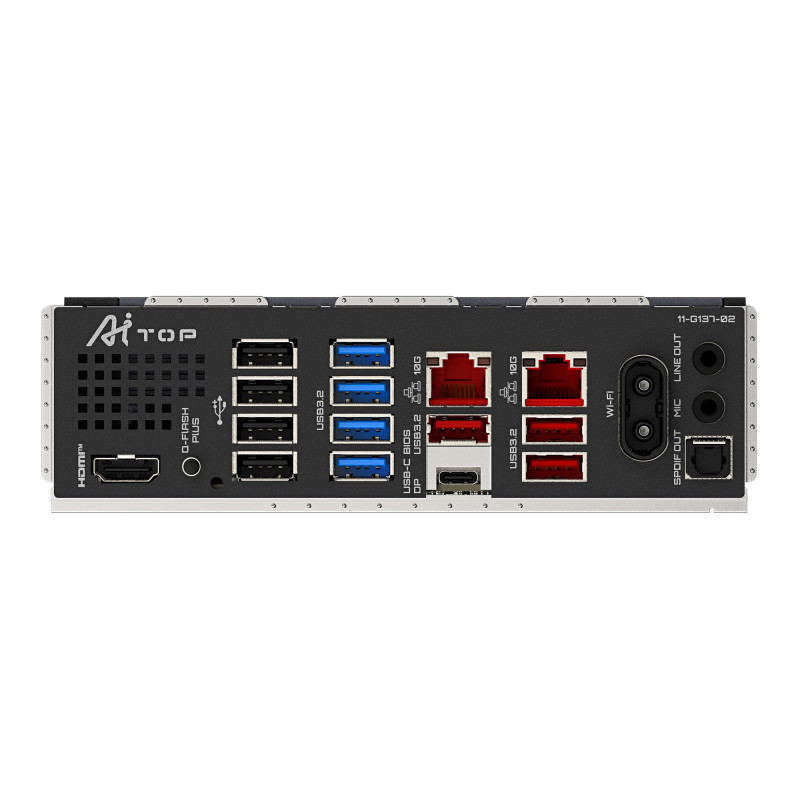

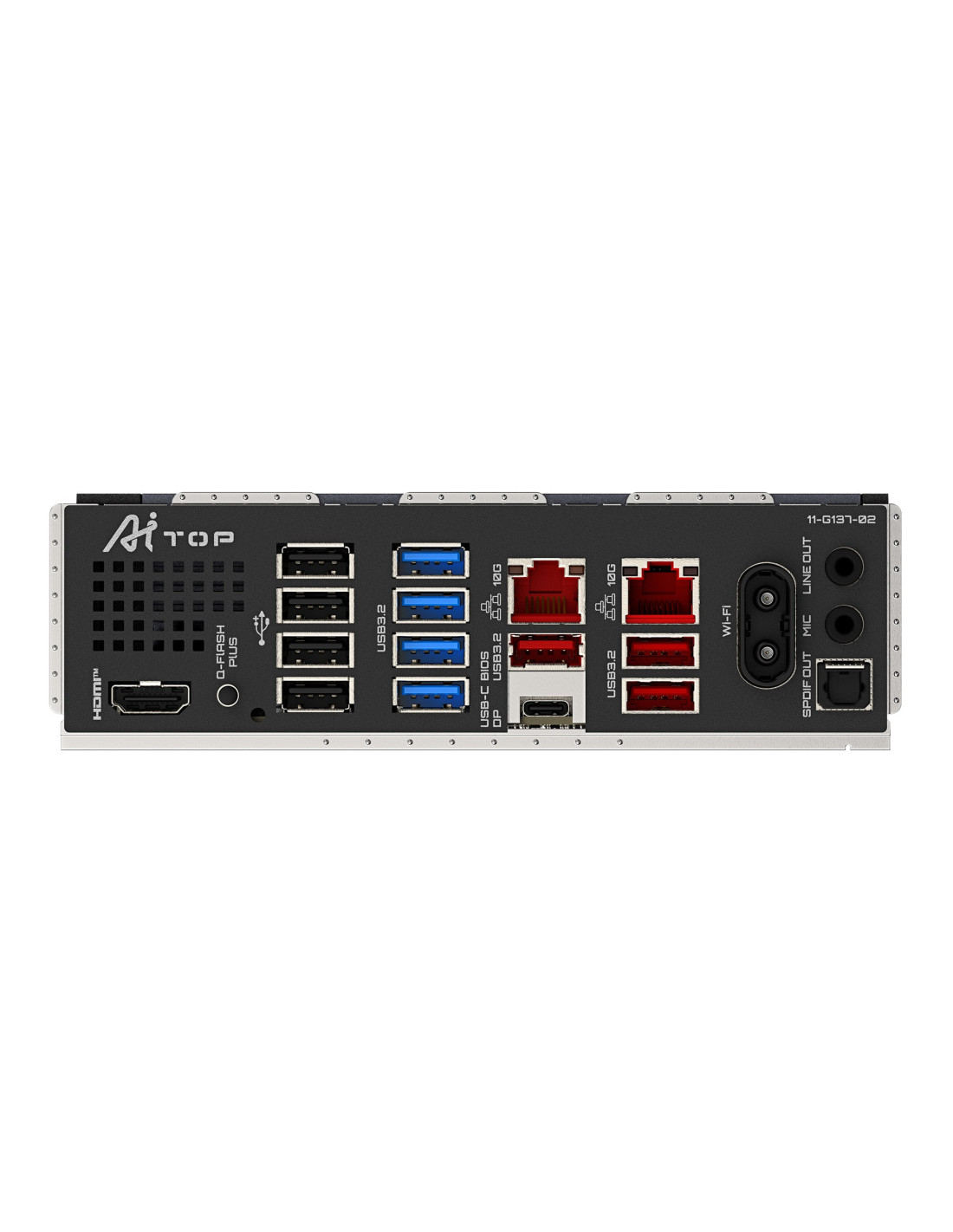

Porty na zadním panelu:

• 1x tlačítko Q-Flash Plus
• 2x anténní konektor SMA (2T2R)
• 1x HDMI (dle cpu)
• 1x USB typ C®
• 3x USB 3.2 Gen 2 typ A (červený)
• 4x USB3.2 Gen 1
• 4x USB 2.0/1.1
• 2x RJ-45
• 2x audio jack
• 1x optický S/PDIF out

Interní porty:

Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 2x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

• 1x CPU fan header
• 1x CPU fan/water cooling pump header
• 4x system fan header
• 2x system fan/water cooling pump header

Související s úložištěm

• 3x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x konektor USB typ-C® s podporou USB 3.2 Gen 2x2
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header

Ostatní

• 3x adresovatelný RGB Gen2 LED strip header
• 1x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x noise detection header
• 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1x tlačítko power
• 1x tlačítko reset
• 1x reset jumper
• 1x Clear CMOS jumper
• 2x temperature sensor header

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B850-AI-TOP#kf
