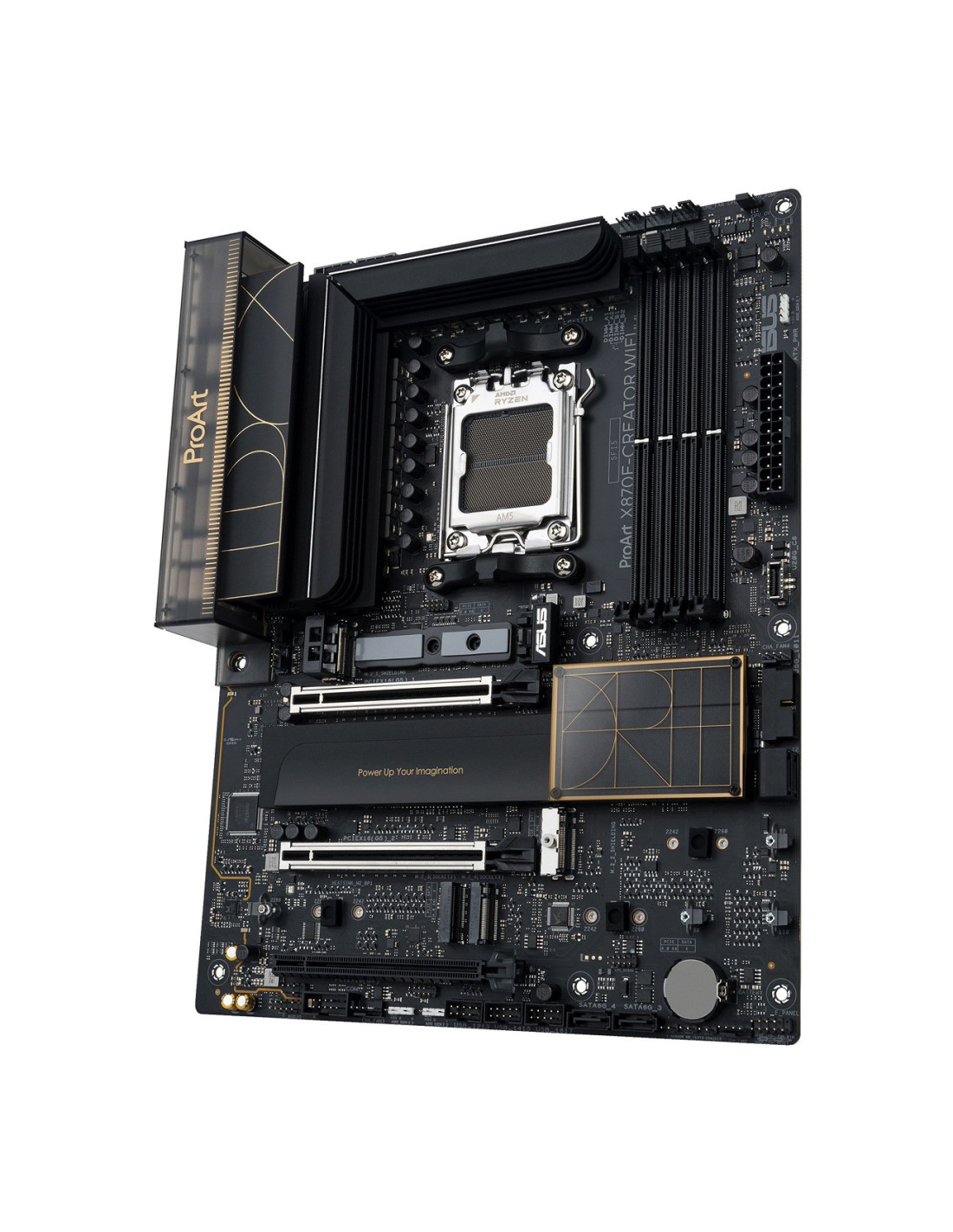

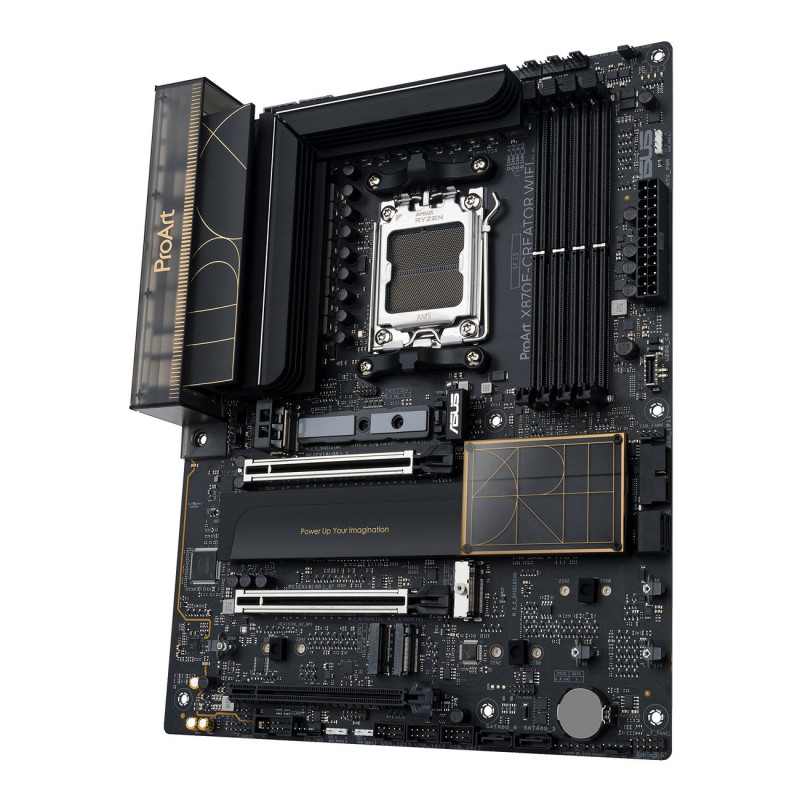

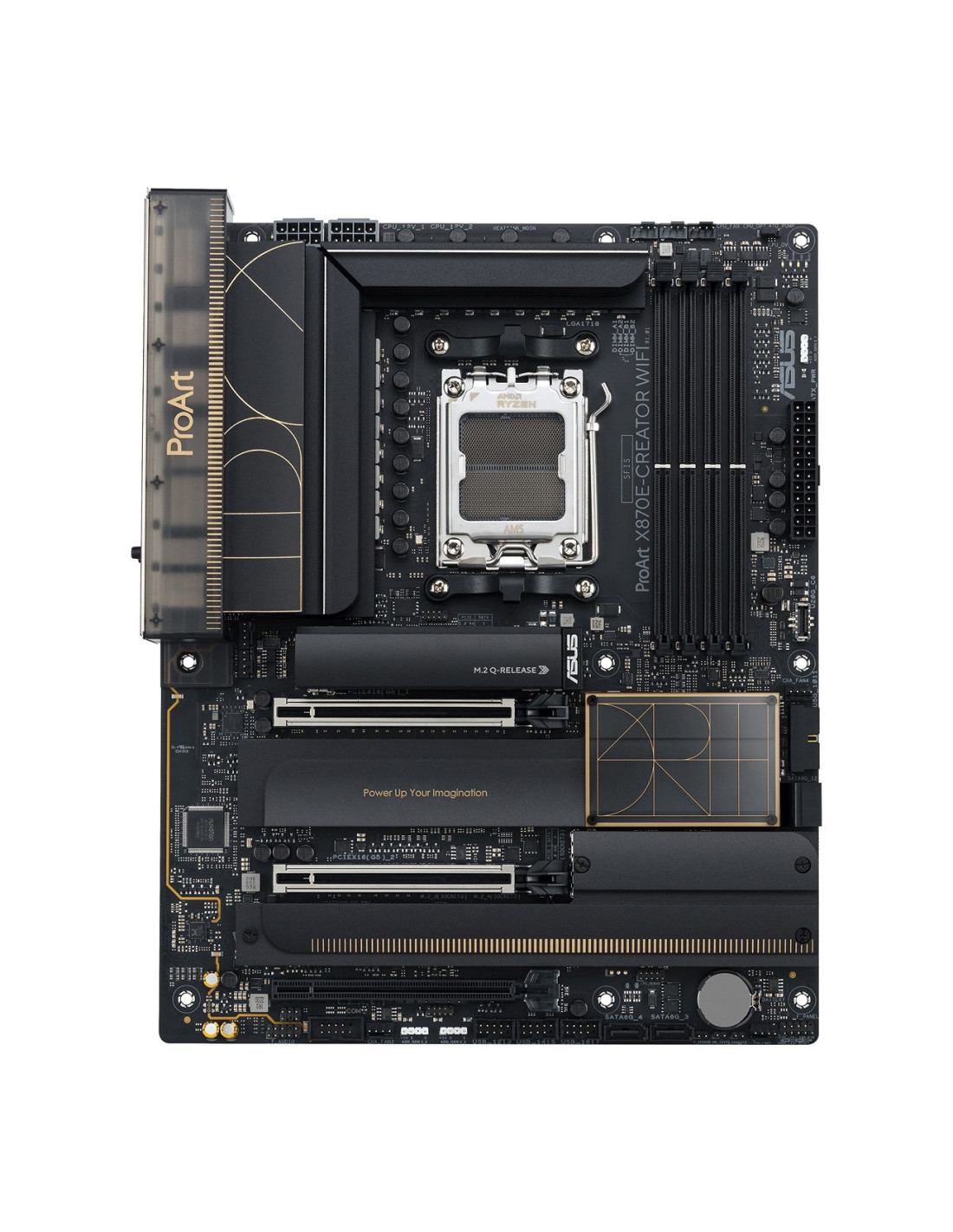

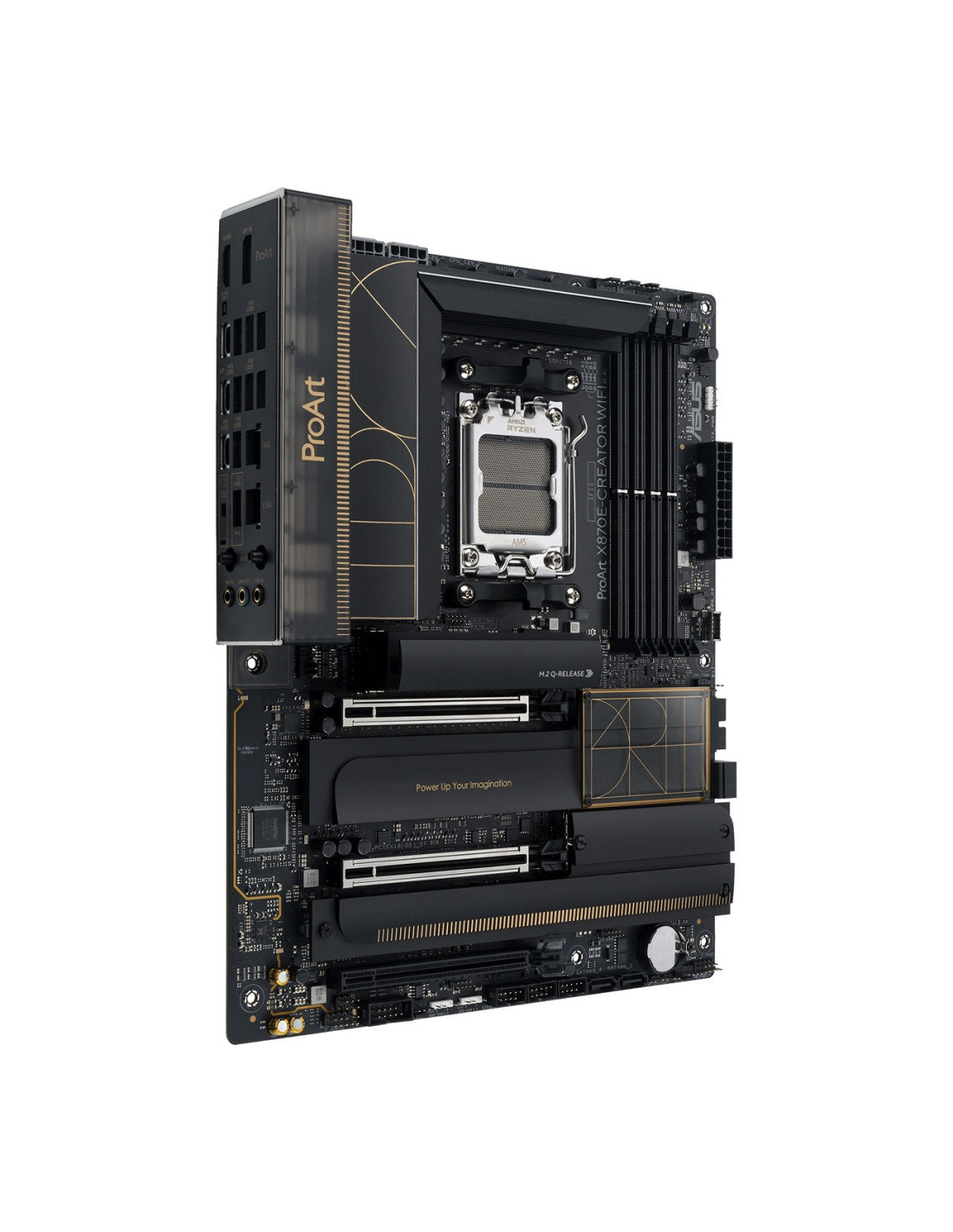

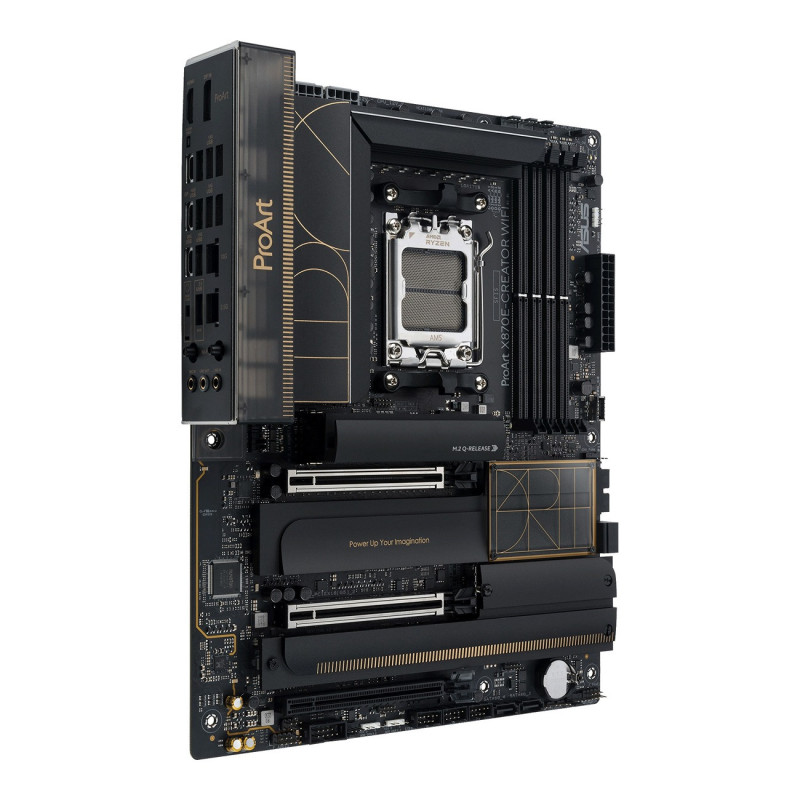

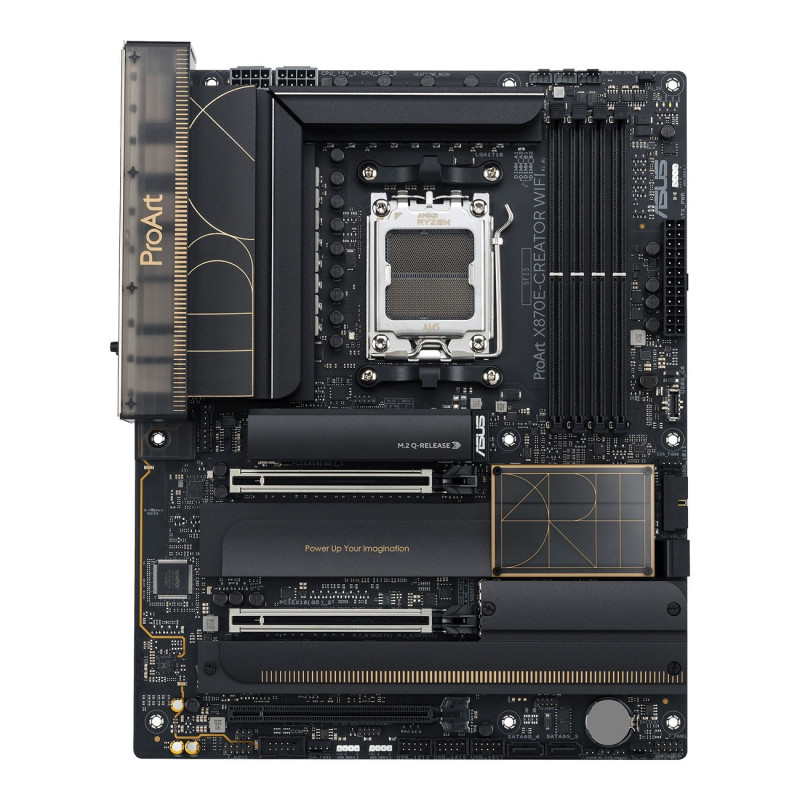

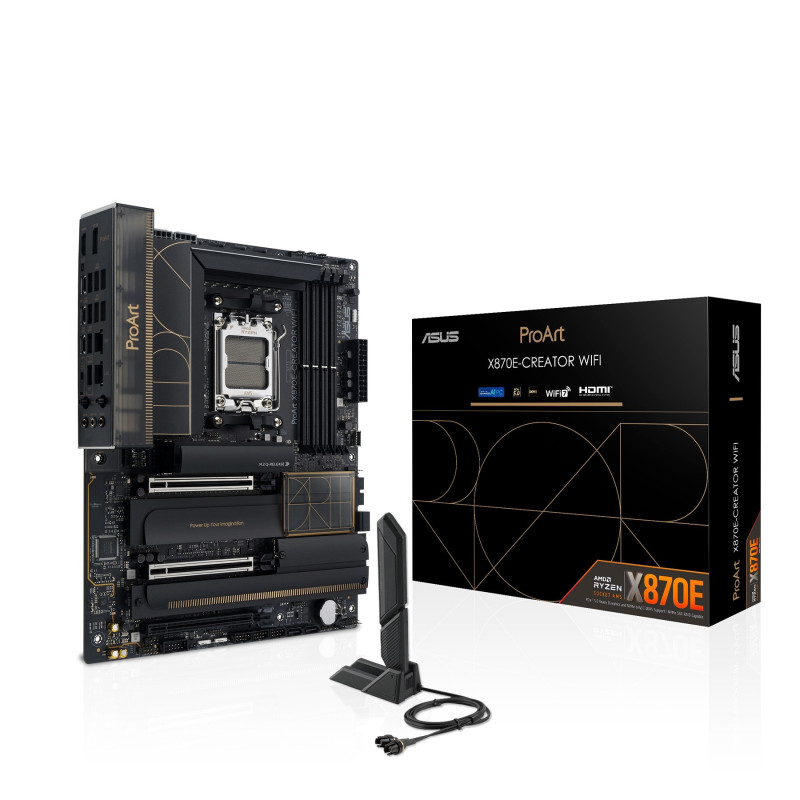

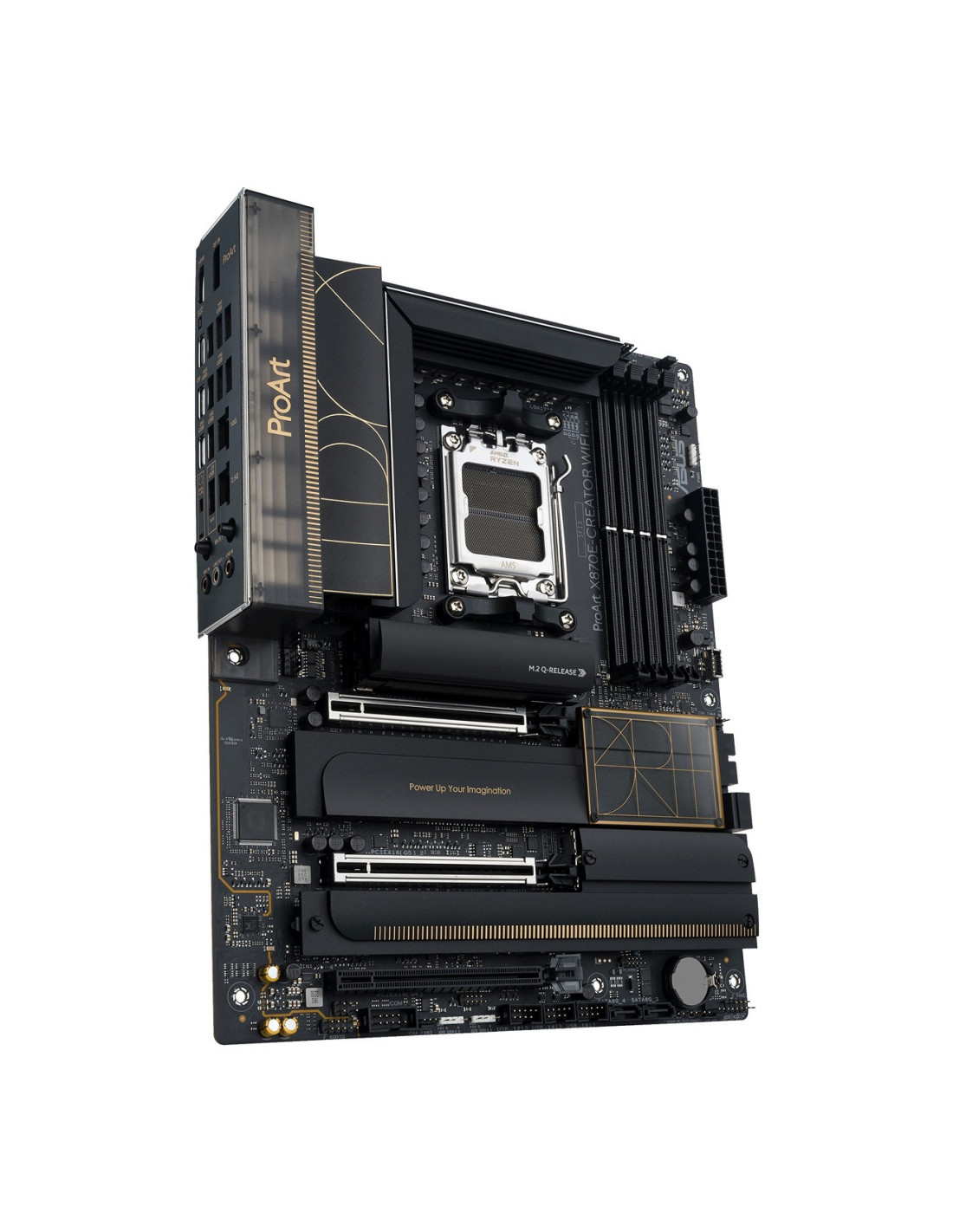

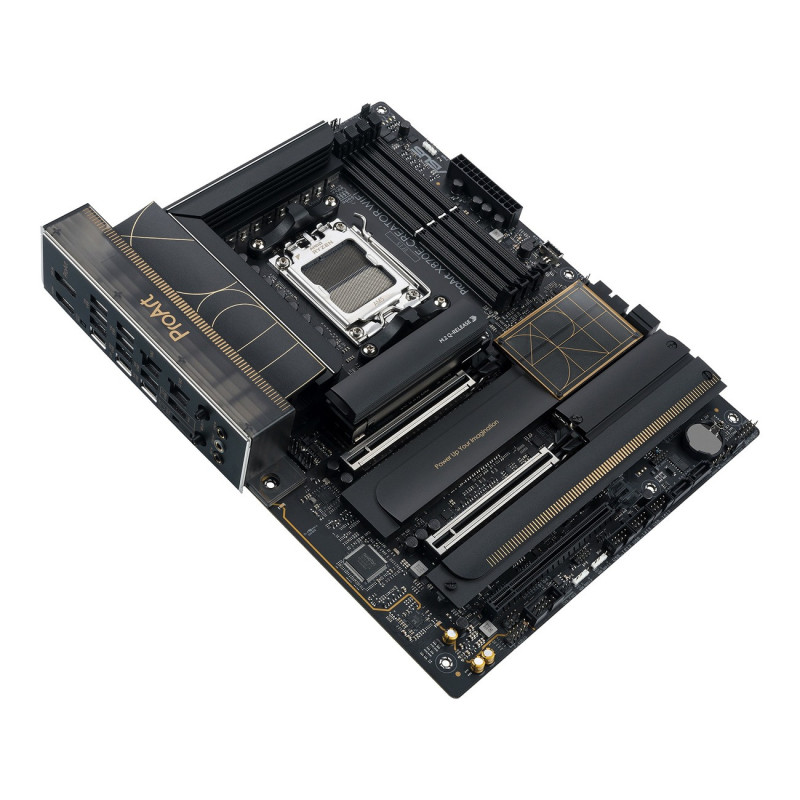

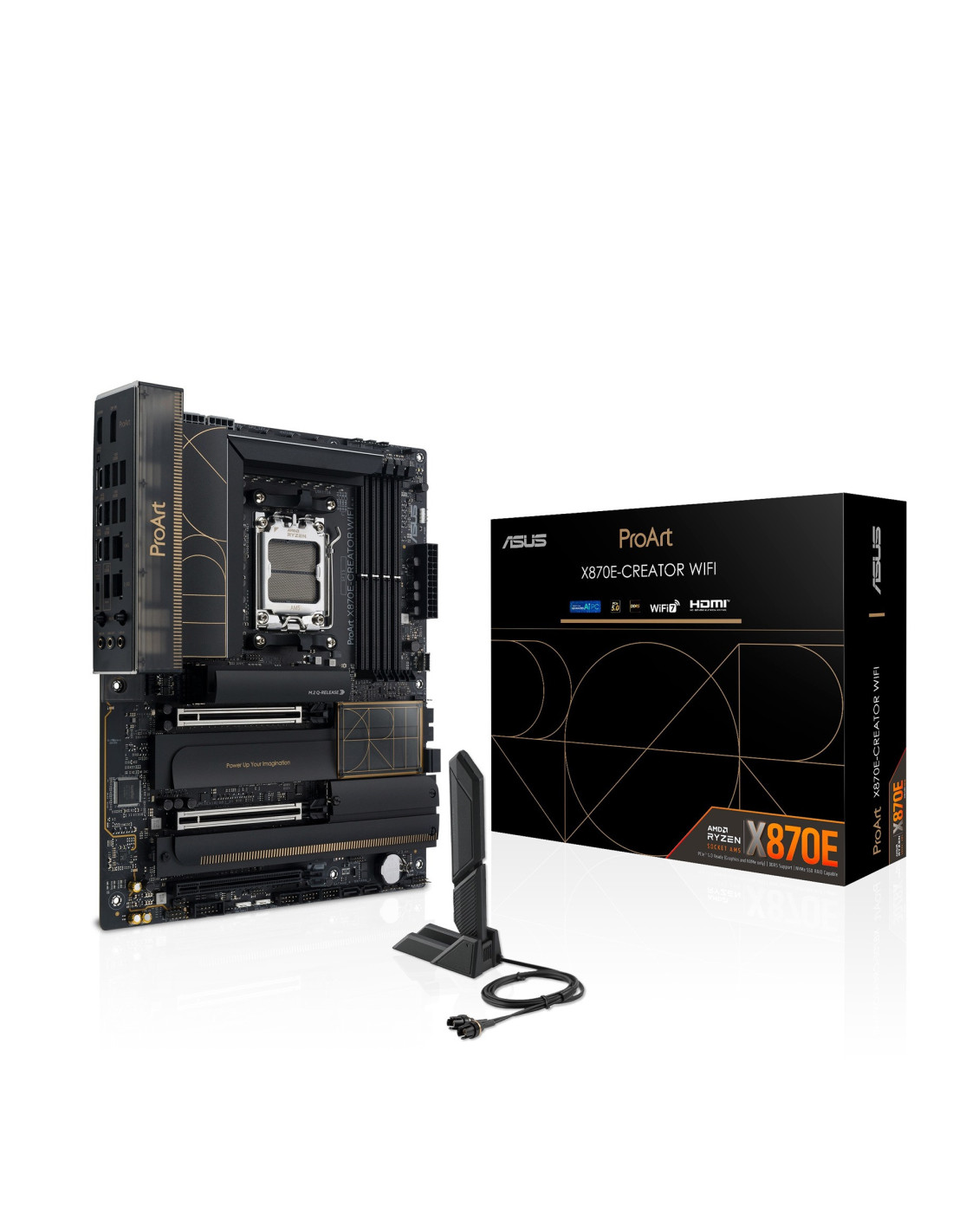

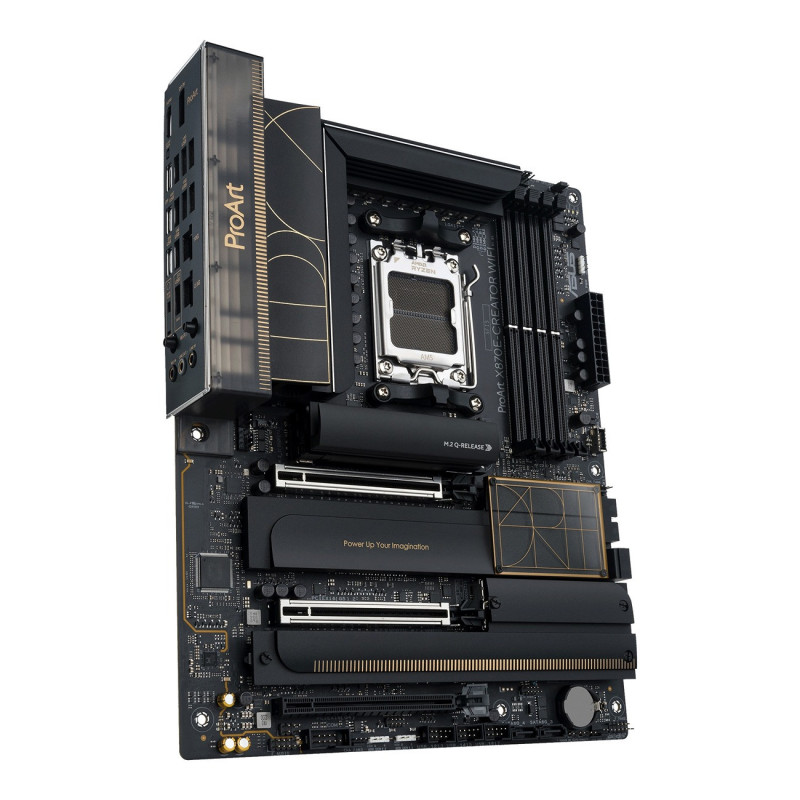

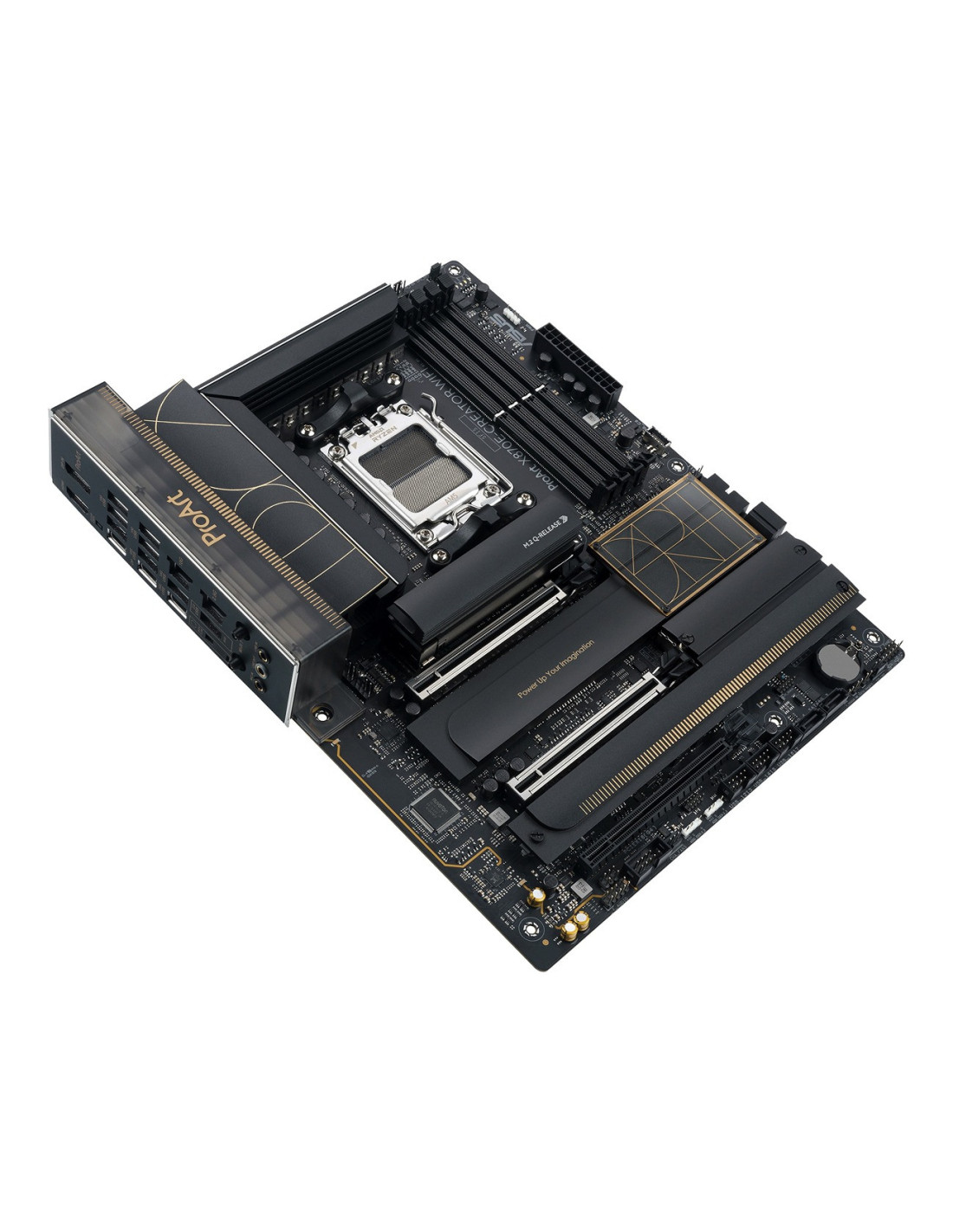

ASUS ProArt X870E-CREATOR WIFI AM5 ATX

ASUS ProArt X870E-CREATOR WIFI

• AI Overclocking
• AI Cooling II
• AI Networking II
• Daisy-Chaining až pro 5 zařízení
• ASUS Enhanced Memory Profile (AEMP)

Chipset: AMD X870E

Rozměrový formát: ATX 305x244mm

Podpora pro procesory: AMD Ryzen™ řady 9000 & 8000 & 7000

Patice procesoru: AM5

Paměť:

• 4x DIMM, max. 192GB, DDR5 podporuje až 8200+MT/s (OC)
• ECC a Non-ECC
• dvoukanálová architektura paměti
• podporuje AMD EXtended Profiles for Overclocking (EXPO™)

Grafické porty: specifikace grafiky se mohou u různých typů CPU lišit

• 1x HDMI® 2.1
• 2x USB4® (40 Gb/s)

Zvuková karta: Realtek ALC1220P 7.1 Surround Sound High Definition Audio

- podporuje: detekci jacků, Multi-streaming, změnu pořadí jacků na předním panelu

- vysoce kvalitní 120dB SNR stereo přehrávání a 113dB SNR záznamový vstup (Line-in)

- podporuje přehrávání až 32-bit/194kHz

Ethernet: 1x Marvell® AQtion 10GbE, 1x Intel® 2,5GbE, ASUS LANGuard

WLAN + Bluetooth: 2x2 Wi-Fi 7 (802.11be), podporuje frekvenční pásmo 2,4/5/6 GHz + Bluetooth v5.4 (Wi-Fi 7 šířka pásma 320 MHz, přenosová rychlost až 6,5 Gb/s)

Rozšiřující sloty:

• řada 9000 a 7000 - 2x PCIe 5.0 x16 s Q-Release Slim (podporuje režim x16 nebo x8/x8 nebo x8/x4/x4)
• řada 8700, 8600 a 8400 - 1x PCIe 4.0 x16 s Q-Release Slim (podporuje pouze PCIEX16(G5)_1 a celkovou šířku pásma x8, PCIEX16(G5)_2 bude vypnuto)
• řada 8500 a 8300 - 1x PCIe 4.0 x16 s Q-Release Slim (podporuje pouze PCIEX16(G5)_1 a celkovou šířku pásma x4, PCIEX16(G5)_2 bude vypnuto)
• čipová sada AMD X870E - 1x PCIe 4.0 x16 (podporuje režim x4)

RAID řadič: ne

Úložný prostor:

celkem podporuje 4 sloty M.2 a 4 porty SATA 6Gb/s

Desktopové procesory AMD Ryzen™ řady 9000 a 7000

• 1x M.2_1 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 5.0 x4)
• 1x M.2_2 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 5.0 x4)

Desktopové procesory AMD Ryzen™ řady 8000

• 1x M.2_1 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)
• 1x M.2_2 není podporován

čipová sada AMD X870E

• 1x M.2_3 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)
• 1x M.2_4 (Key M), typ 2242/2260/2280/22110 (podporuje Režim PCIe 4.0 x4)
• 4x port SATA 6 Gb/s

USB:

Zadní USB (celkem 11 portů)

• 2x USB4® 40Gb/s (2x USB typ-C®)
• 1x USB 20Gb/s (USB typ-C®)
• 7x USB 10Gb/s (7x typ-A)
• 1x USB 2.0 (1x typ-A)

Přední USB (celkem 9 portů)

• 1x USB 20Gb/s (podpora USB typ-C® s až 30W PD/QC4+)
• 1x USB 5Gb/s header (podpora dalších 2 USB 5Gb/s)
• 3x USB 2.0 header (podpora dalších 6 USB 2.0)

Interní porty:

Související s ventilátorem a chlazením

• 1x 4-pin CPU header ventilátoru
• 1x 4-pin CPU OPT header ventilátoru
• 1x 4-pin AIO header čerpadla
• 5x 4-pin header šasi ventilátoru

Napájení

• 1x 24-pin hlavní napájecí konektor
• 2x 8-pin +12V napájecí konektor

Související s úložištěm

• 4x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB 20Gb/s (podpora USB typ-C® s až 30W PD/QC4+)
• 1x USB 5Gb/s header (podpora dalších 2 USB 5Gb/s)
• 3x USB 2.0 header (podpora dalších 6 USB 2.0)

Ostatní

• 3x adresovatelný Gen 2 header
• 1x Chassis Intrusion header
• 1x COM Port header
• 1x CPU Over Voltage jumper
• 1x Front Panel Audio header (F_AUDIO)
• 1x 10-1 pin System Panel header
• 1x Thermal Sensor header

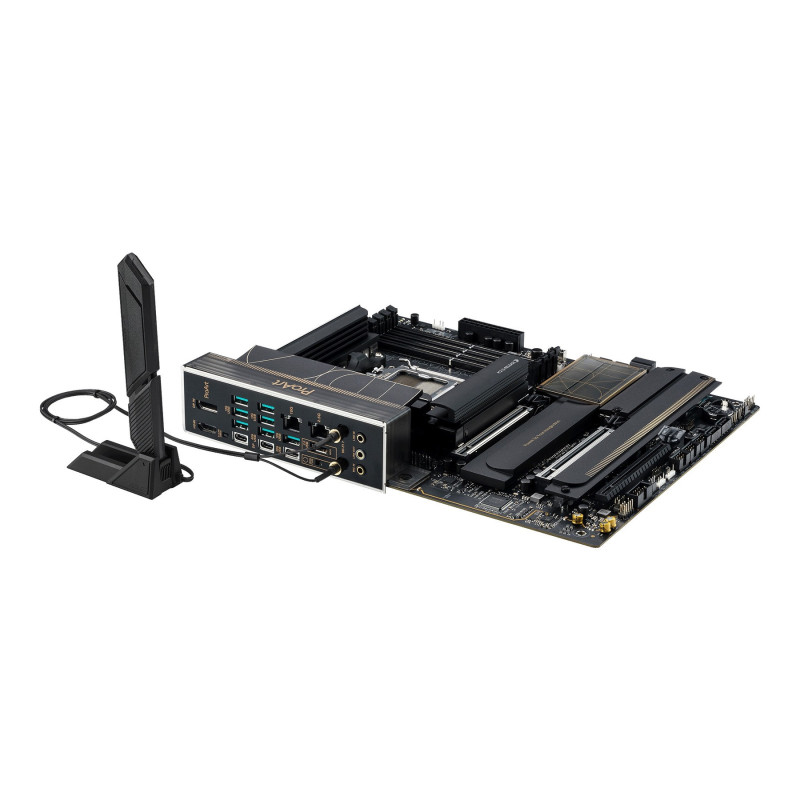

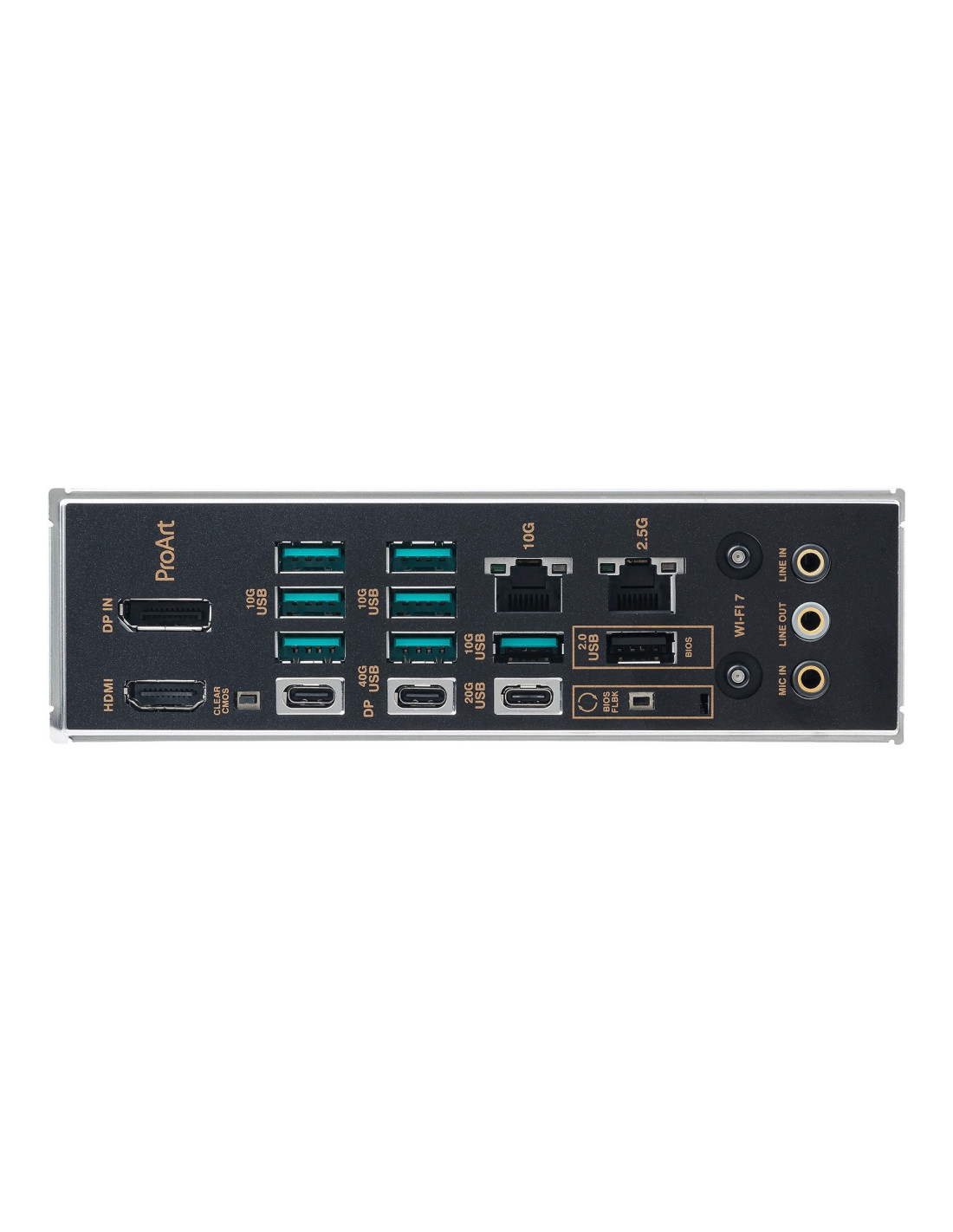

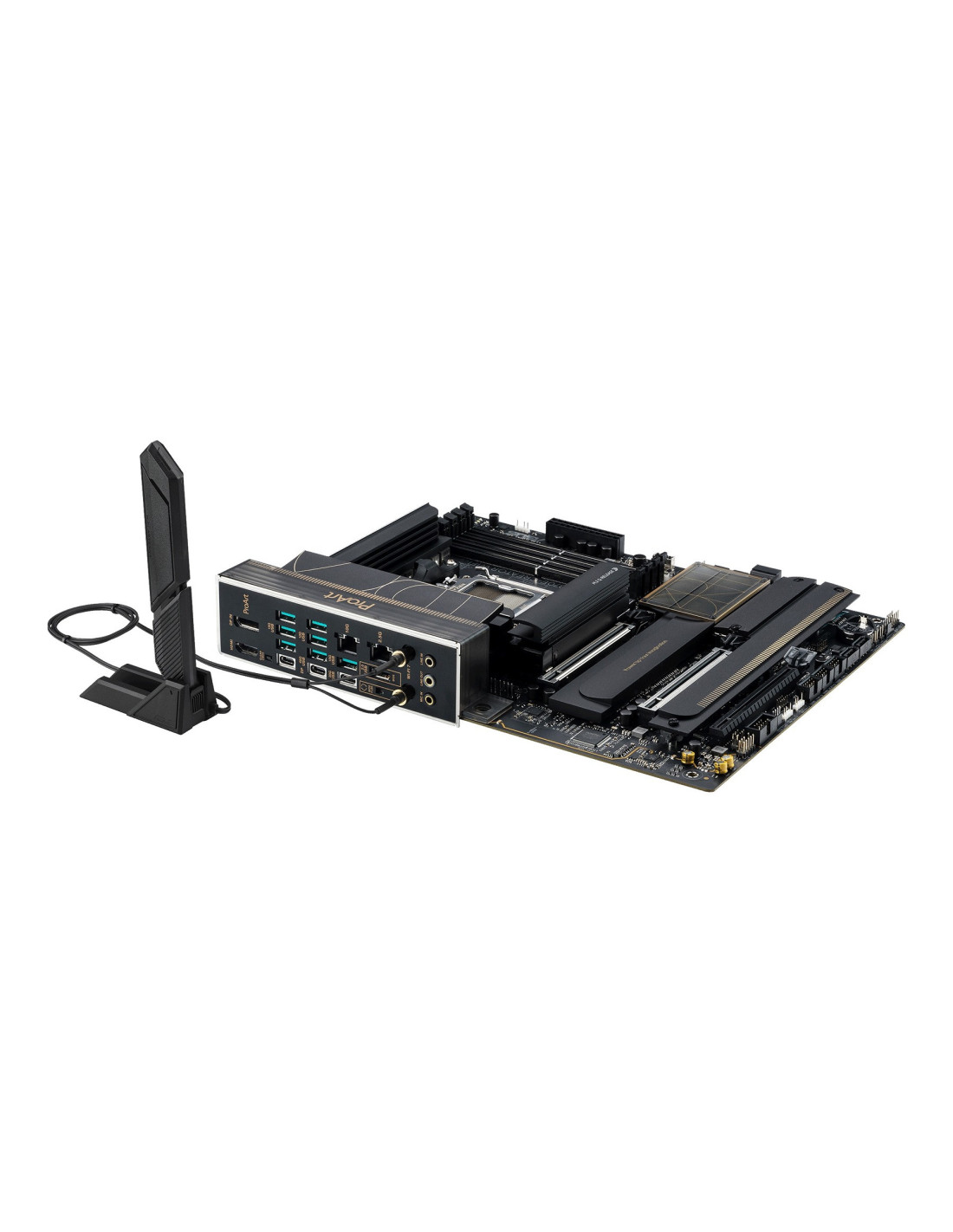

Porty na zadním panelu:

• 2x USB4® 40Gb/s (2x USB typ-C®)
• 1x USB 20Gb/s (USB typ-C®)
• 7x USB 10Gb/s (7x typ-A)
• 1x USB 2.0 (1x typ-A)
• 1x DisplayPort (pouze vstup)
• 1x HDMI™
• 1x modul Wi-Fi
• 1x Marvell® AQtion 10Gb Ethernet
• 1x Intel® 2,5Gb Ethernet
• 3x audio konektor (3,5mm)
• 1x tlačítko BIOS FlashBack™
• 1x tlačítko Clear CMOS

BIOS: 256Mb Flash ROM, UEFI AMI BIOS

Příslušenství:

• 1x kabel DisplayPort
• 4x SATA 6Gb/s kabel
• 1x ASUS Wi-Fi Q-anténa
• 1x Q-konektor
• 1x balení M.2 Q-Latch
• 1x balení M.2 Q-Latch Q-Slide pro zadní desku M.2
• 2x balení M.2 podložek
• 1x pravítko ProArt
• 1x uživatelská příručka
• 1x karta ACC Express Activation Key

Odkaz na stránku výrobce: https://www.asus.com/motherboards-components/motherboards/proart/proart-x870e-creator-wifi/
