Ubiquiti UA-G3- SK-Elevator - UniFi Access G3 Elevator Štart Kit

Ubiquiti UA-G3- SK-Elevator, UniFi Access Elevator Starter Kit G3

sada pre riadenie prístupu vo výťahov pre až 18 poschodí

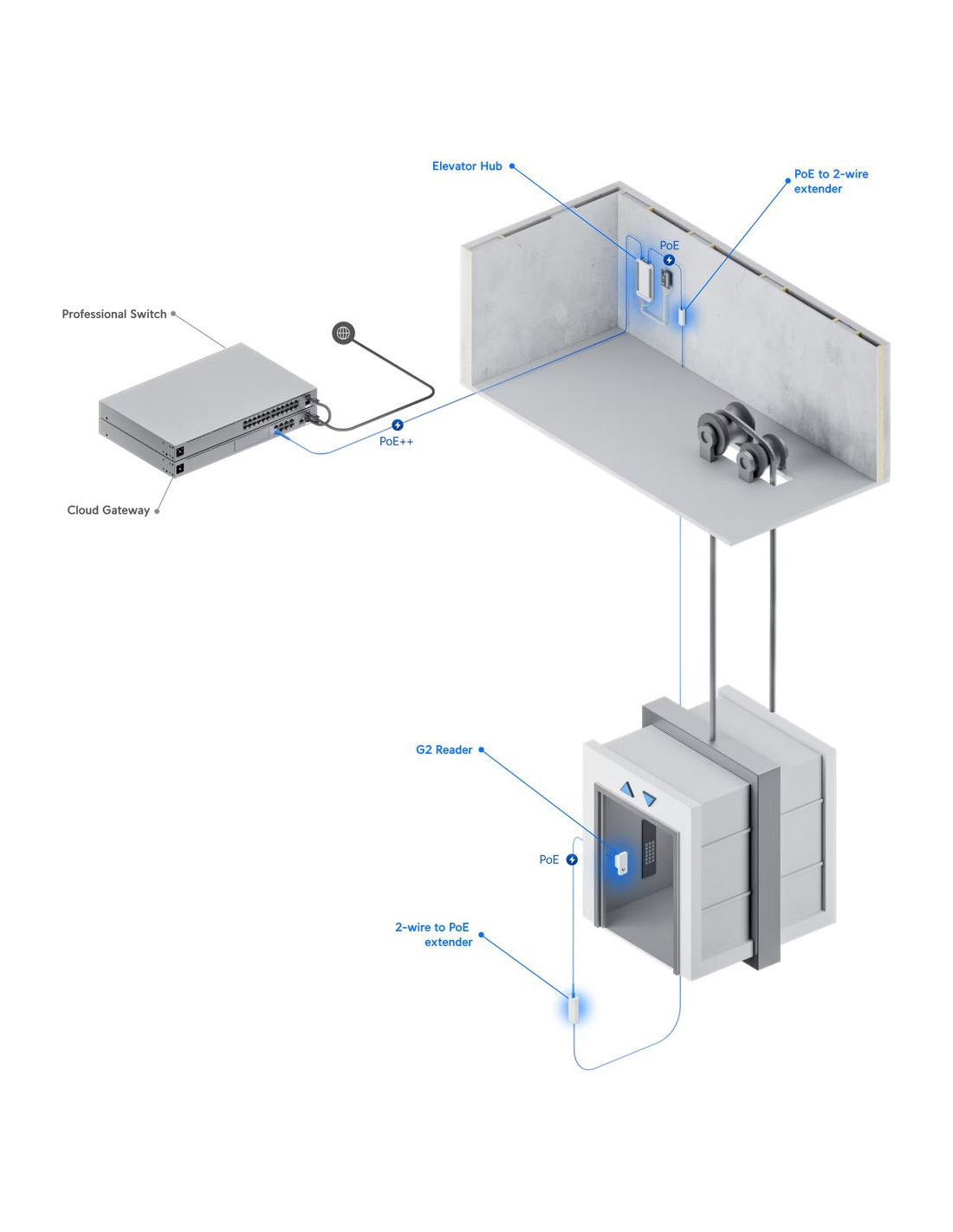

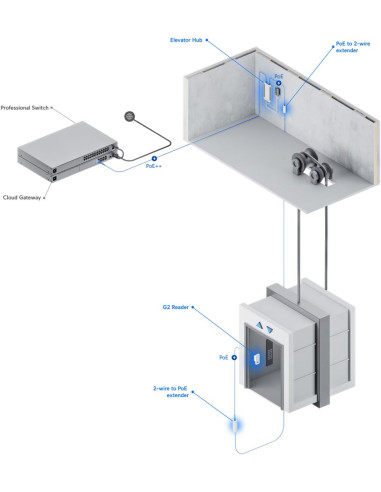

Ubiquiti UniFi Access Elevator Starter Kit G3 predstavuje profesionálnu sadu pre autorizáciu a riadenie prístupu vo výťahoch v rámci ekosystému UniFi Access. Komunikuje s čítačkami vo vnútri kabíny pomocou napájania a prenosu dát cez PoE a umožňuje plnú kontrolu výberu podlaží pre až 18 poschodí. Riadiaca jednotka disponuje vyhradenými digitálnymi vstupmi na monitorovanie aktuálneho stavu kabíny, jej pozície i detekciu núdzových situácií.

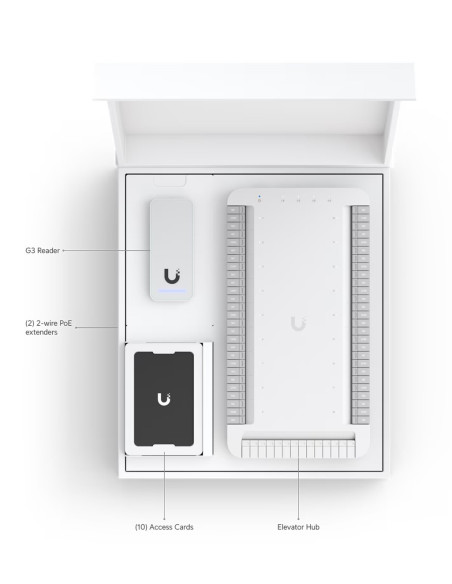

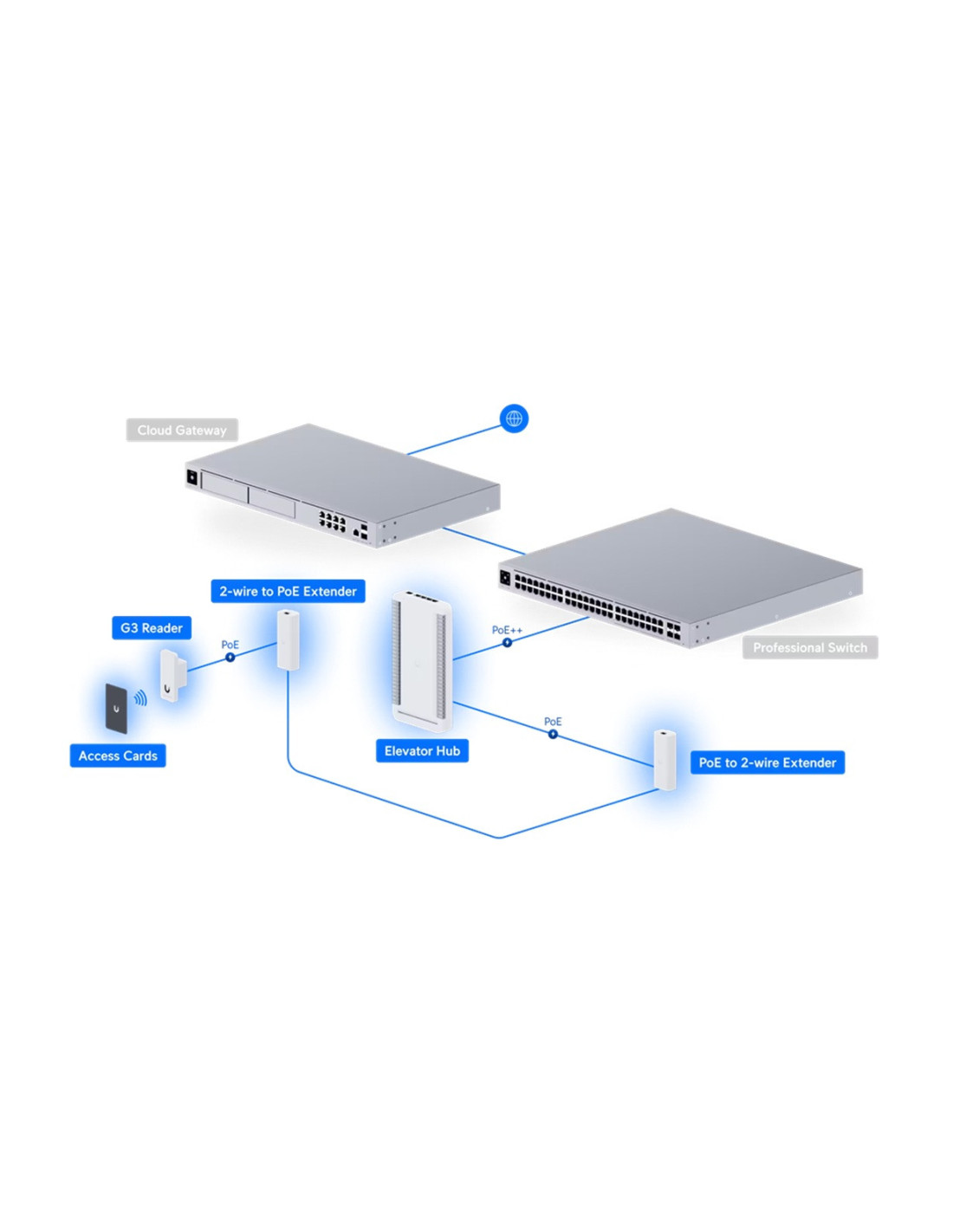

Balenie obsahuje centrálny Elevator Hub, pokročilú bezkontaktnú čítačku G3 Reader (podporujúcu NFC, Apple/Google Wallet a odomykanie mobilným telefónom), praktické dvojdrôtové PoE extendery pre prenos po súčasnej kabeláži a sadu desiatich prístupových kariet.

Inštalácia celého systému je veľmi rýchla, jednoduchá a ponúka jednoduchú správu používateľov, návštevníkov, plánov a úrovní, či oprávnenie prístupov cez UniFi Access Controller. Nová generácia má PoE budget 45 W.

Štartovacia sada pre výťah - OBSAH:

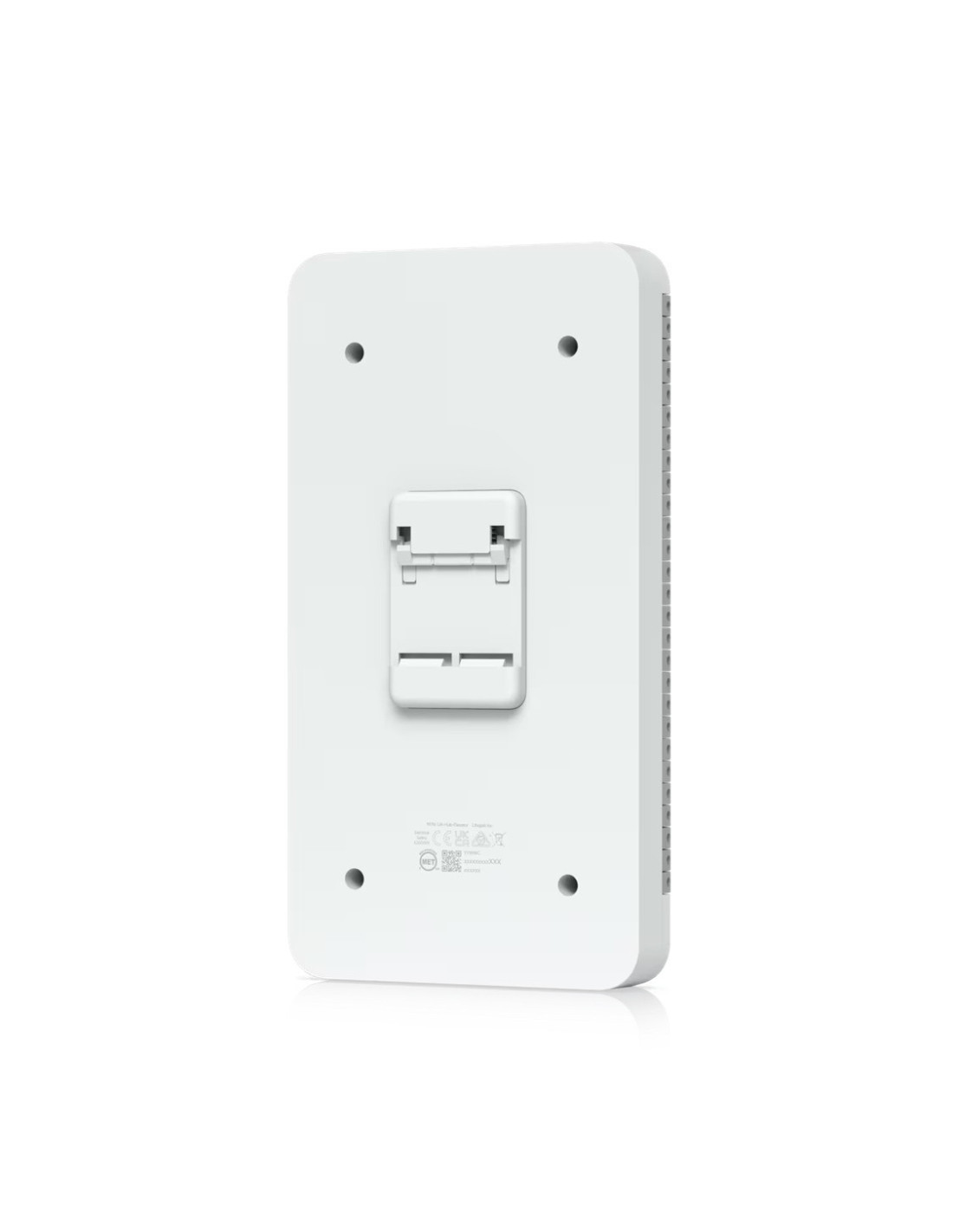

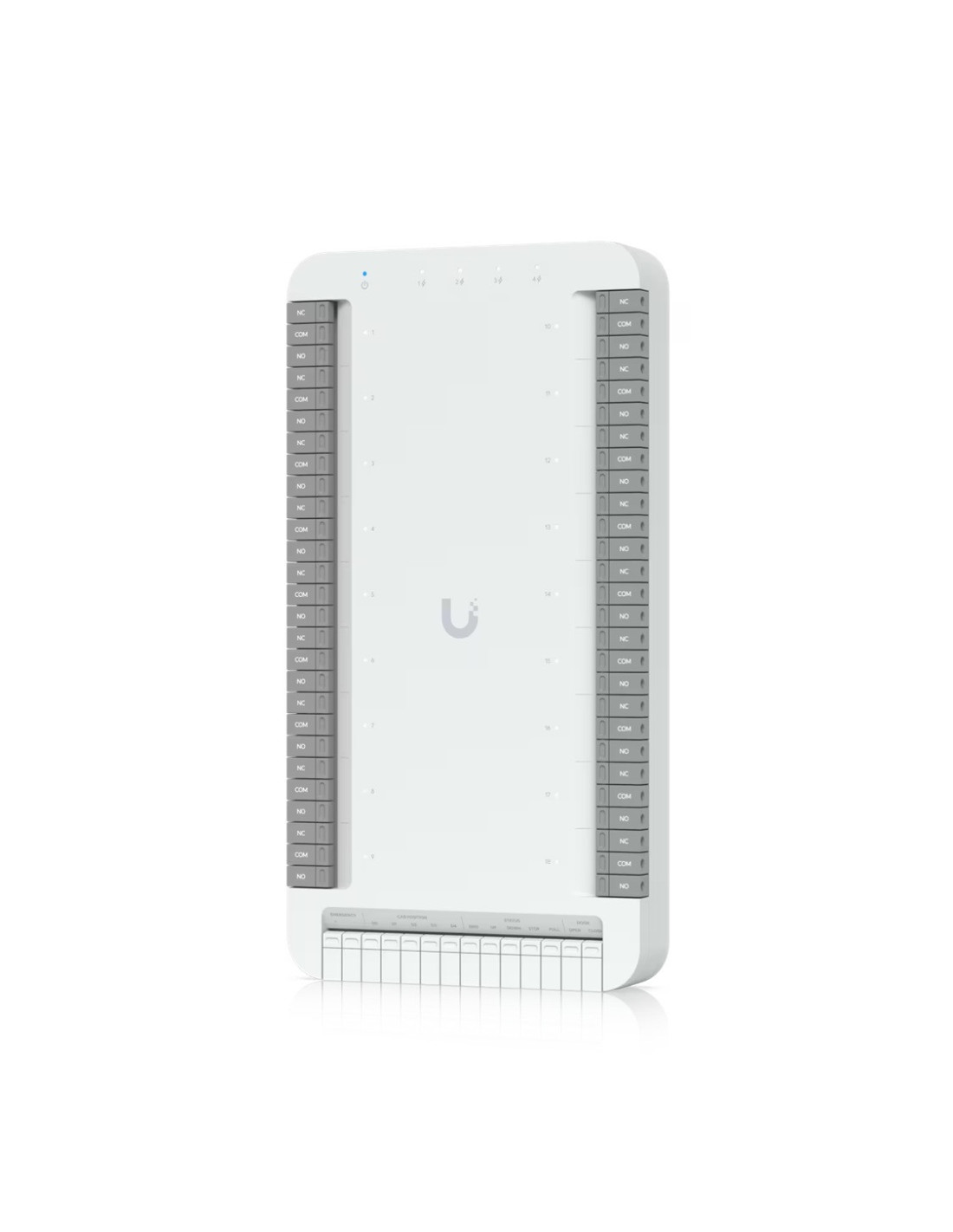

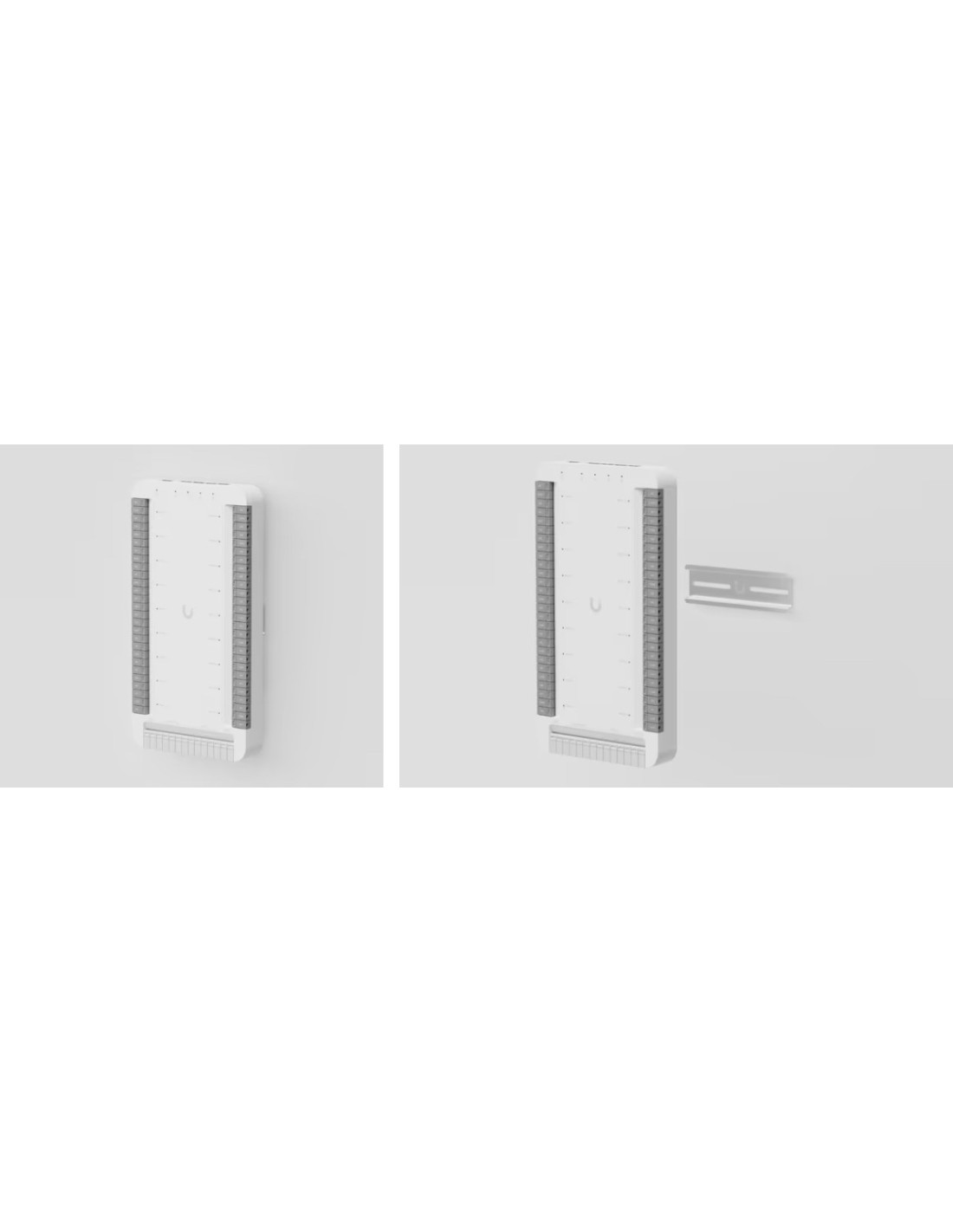

1. Elevator Hub - prístupové centrum pre výťahy

Hardvér:

Sieťové rozhranie: 4x 10/100/1000 Base-T

Rozhranie pre správu: 1x 10/100/1000 Base-T

Maximálny počet používateľov: 6000

Metóda napájania:

• PoE++
• UL 294 – napájací zdroj triedy 2 s obmedzeným výkonom
• UL 60950-1/62368-1 – napájací zdroj LPS/PS2

Max. spotreba energie: 7 W (bez PoE výstupu)

PoE vstup: 1x PoE++, DC 50 V, 1,2 A

PoE výstup: priechod PoE, 4x PoE, 50 V DC, celkovo 42 W

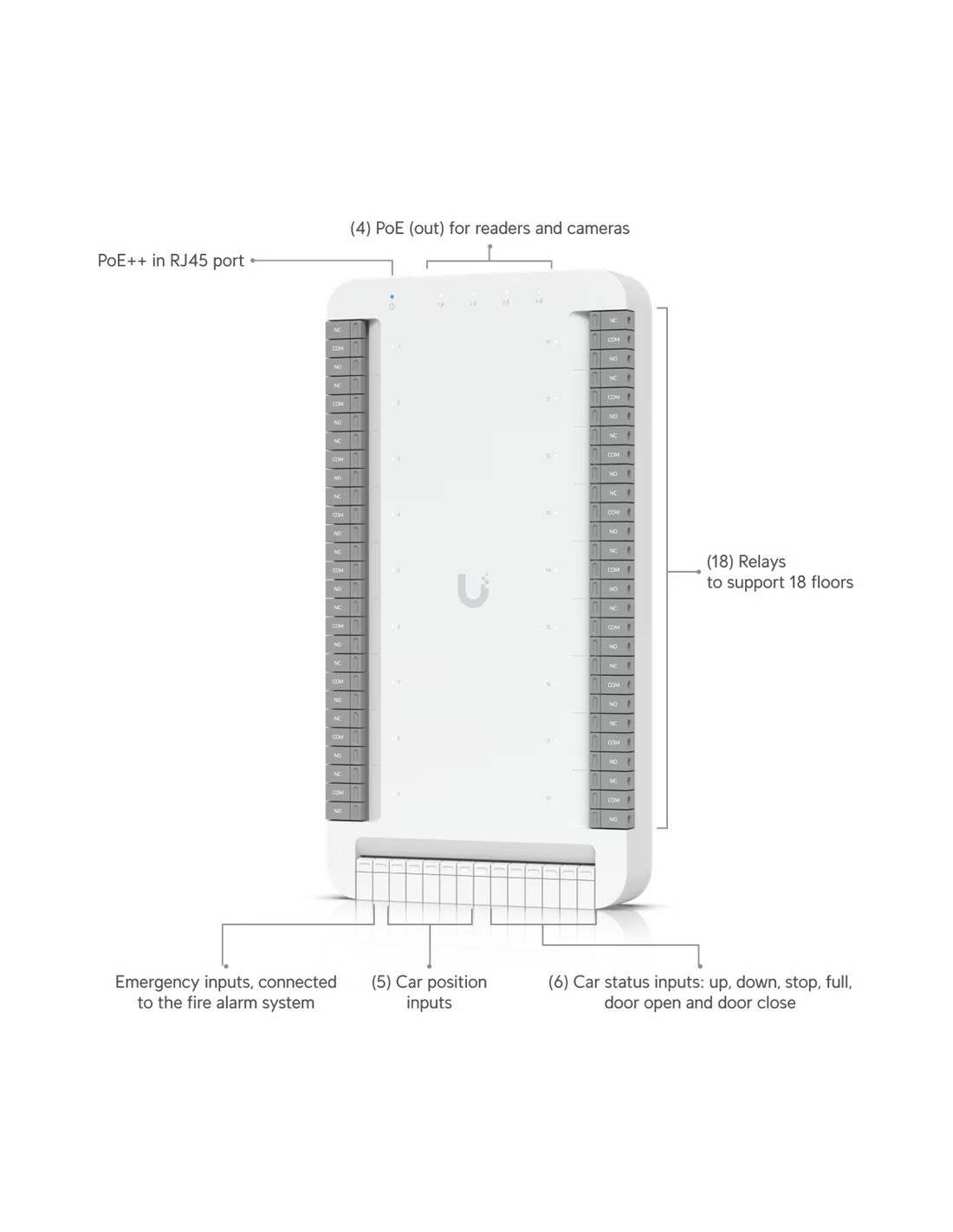

Digitálny vstup:

• 5x poloha kabíny (výťahu)
• 6x stav kabíny (hore-dole-stop-plno-dvere otvorené-dvere zatvorené)
• 1x núdzový stav

Digitálne výstupy: 18x menovitý výkon relé výstupu 30 V DC/2A (pomocou reléových svoriek spína či rozpína ??kontakty pre povolenie voľby konkrétneho podlažia)

LED diódy: biela/modrá (indikácia LED diód na stránkach výrobcu)

Tlačidlá: factory reset, terminal blocks (svorkovnica)

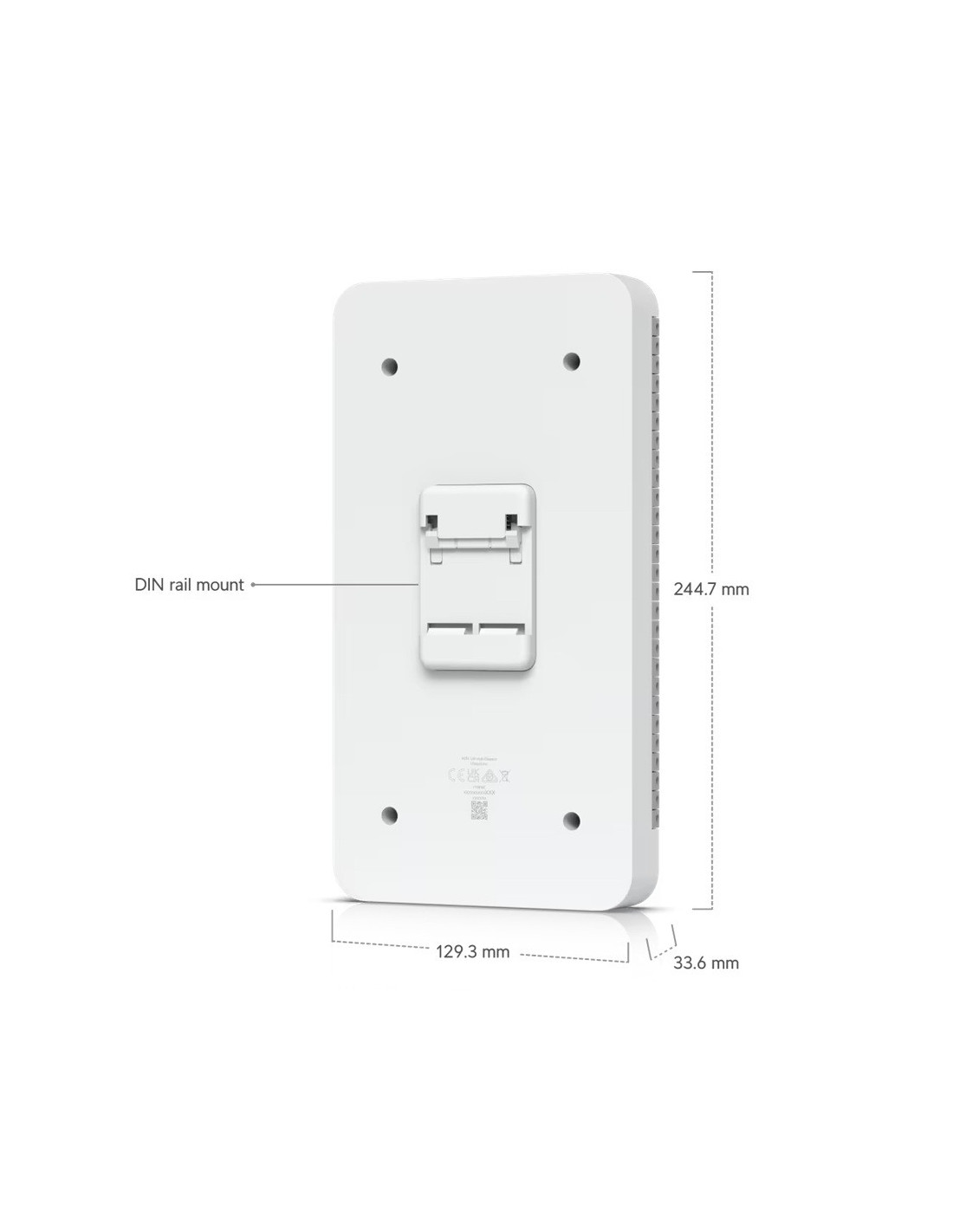

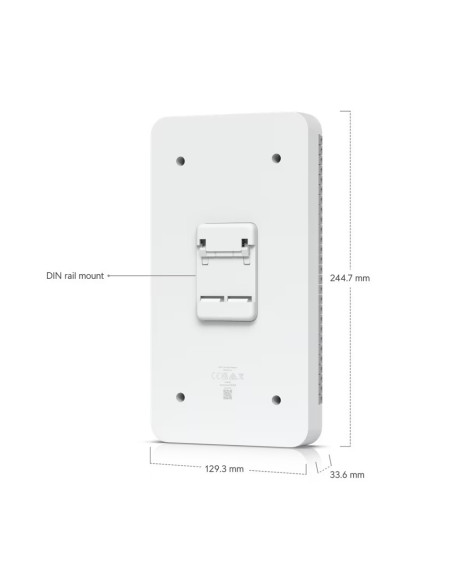

Rozmery (mm): 129,3 x 244,7 x 33,6

Hmotnosť (g): 537

Materiál puzdra: polykarbonát

Materiál uchytenia: polykarbonát

Okolitá prevádzková teplota (°C): -10 až 40

Okolitá prevádzková vlhkosť: 5 až 95 % bez kondenzácie

Ochrana proti ESD/EMP: vzduch: ±8kV, kontakt: ±4kV

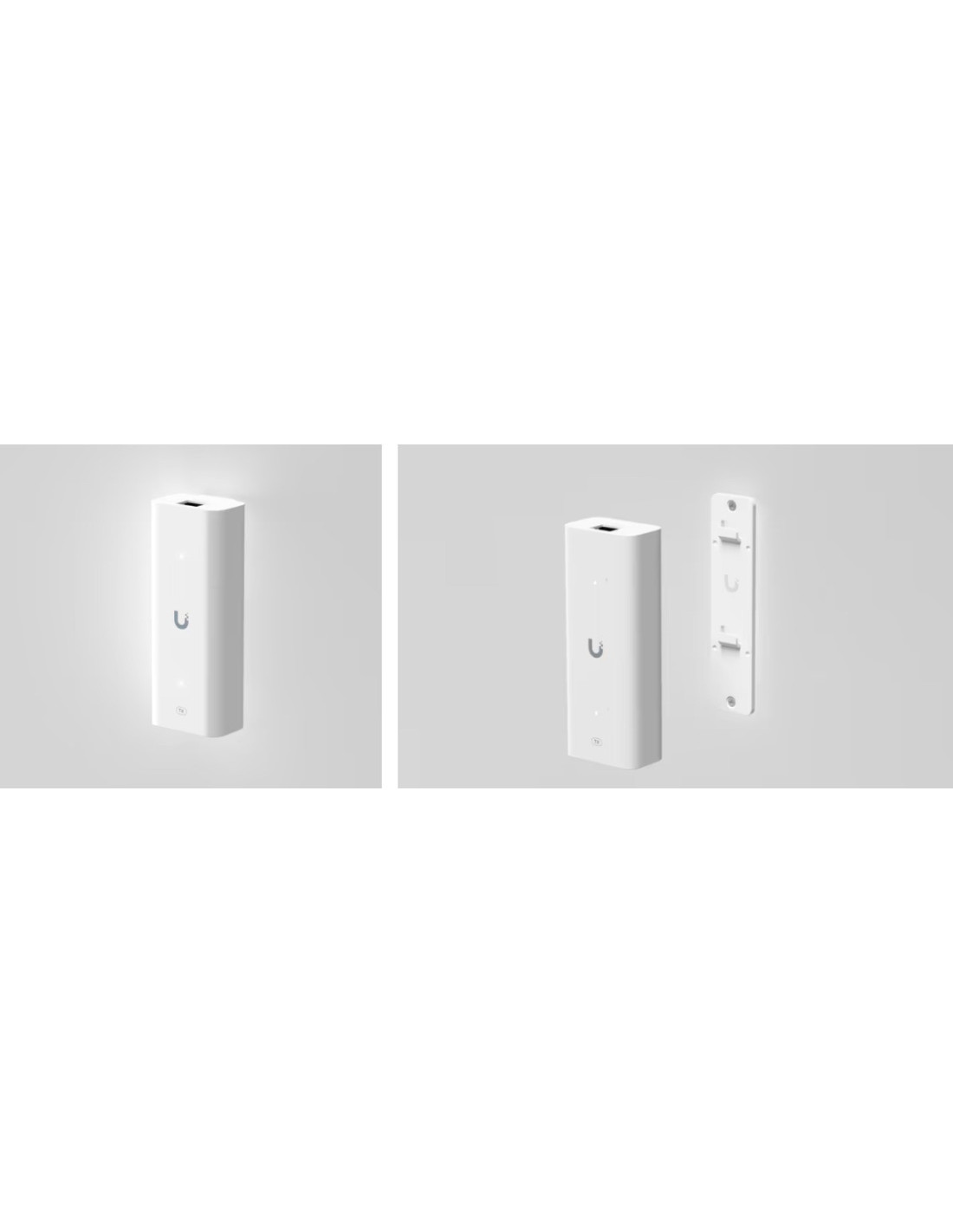

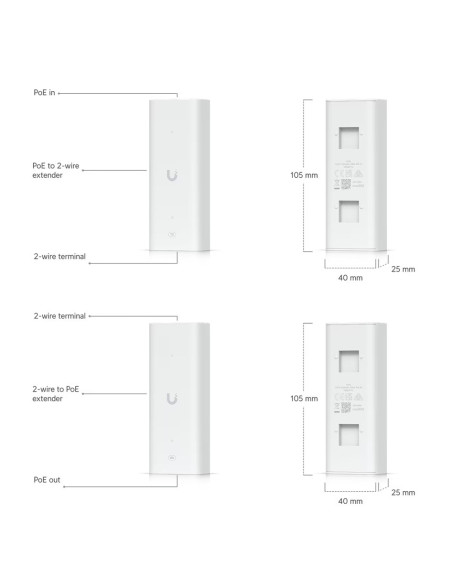

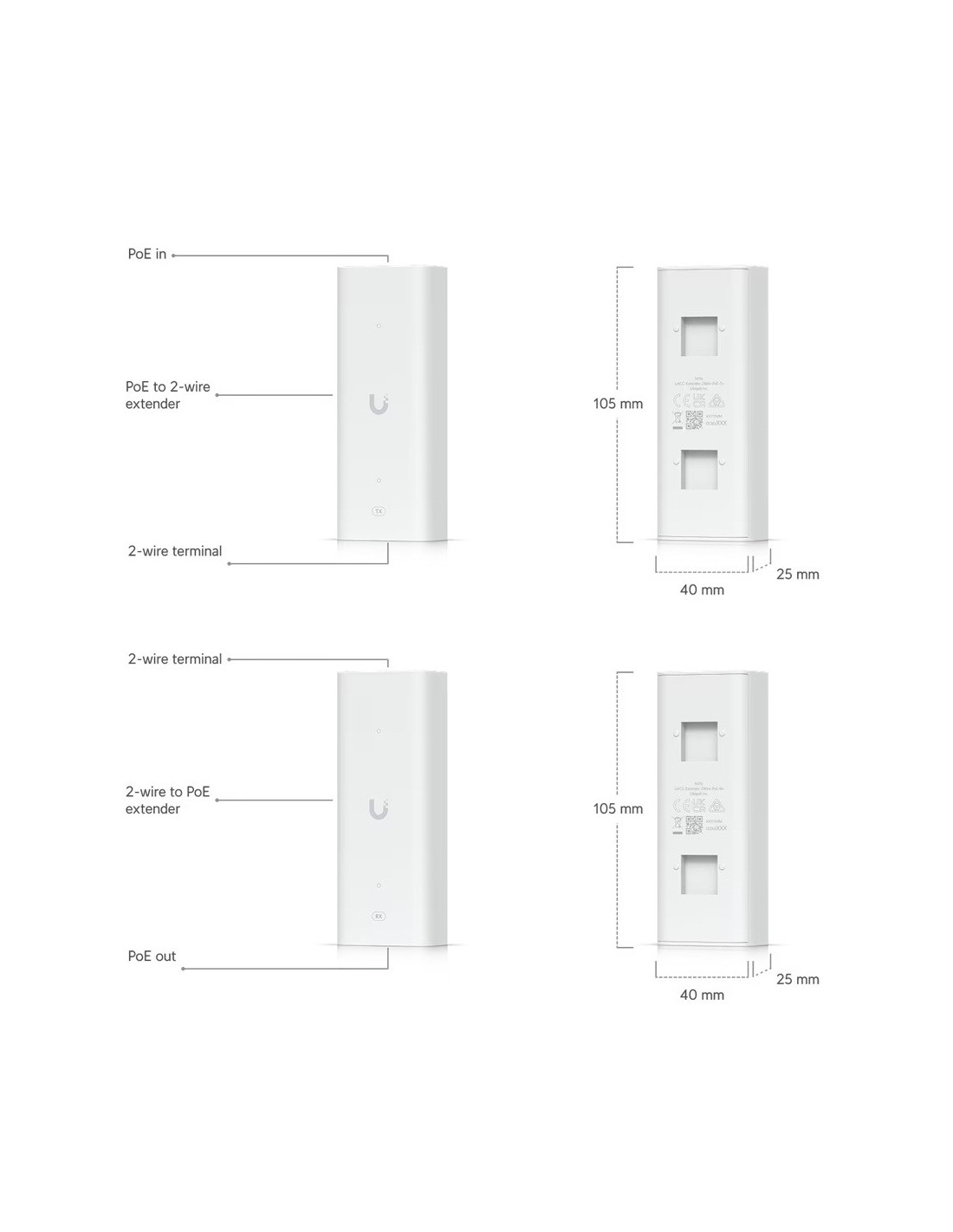

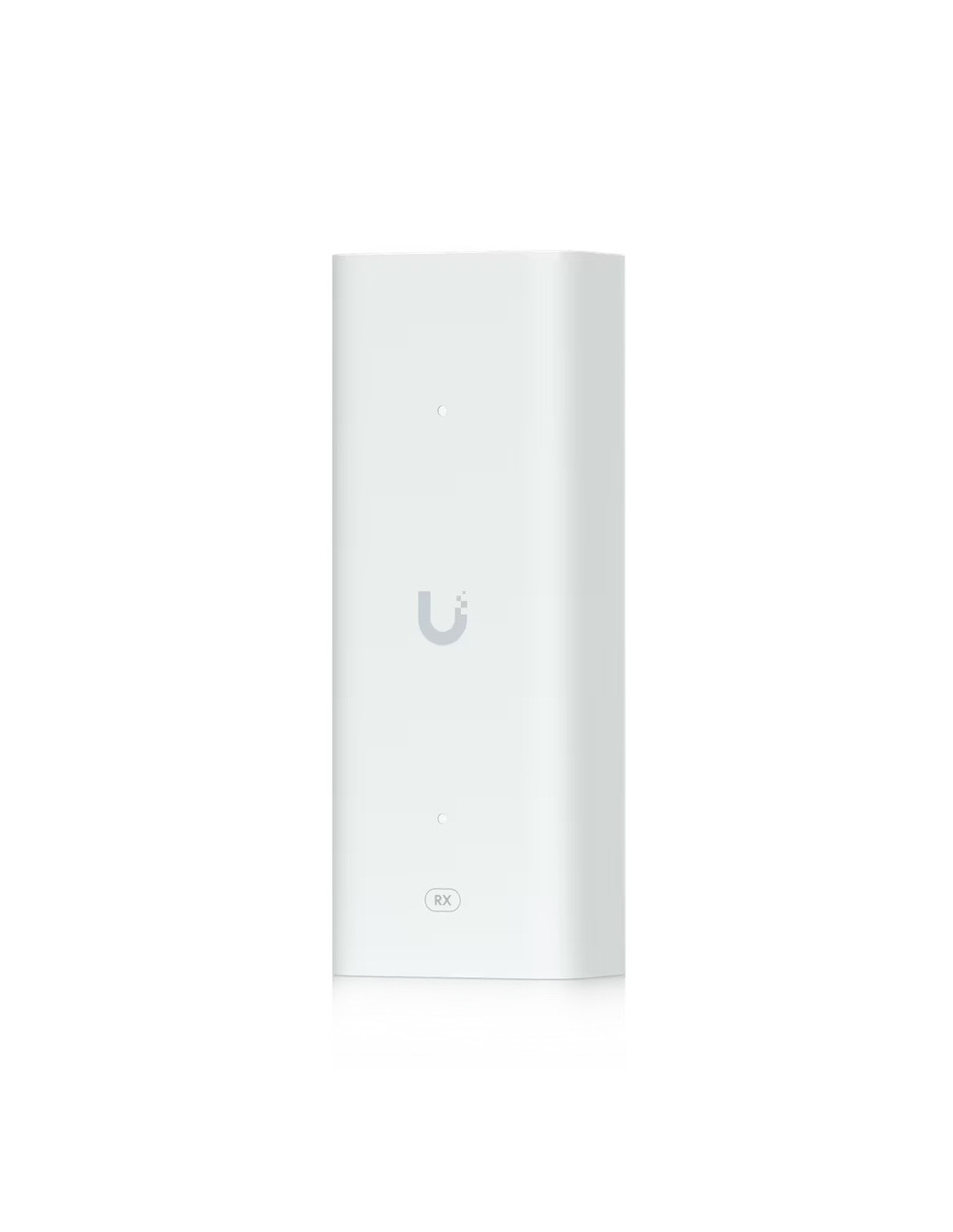

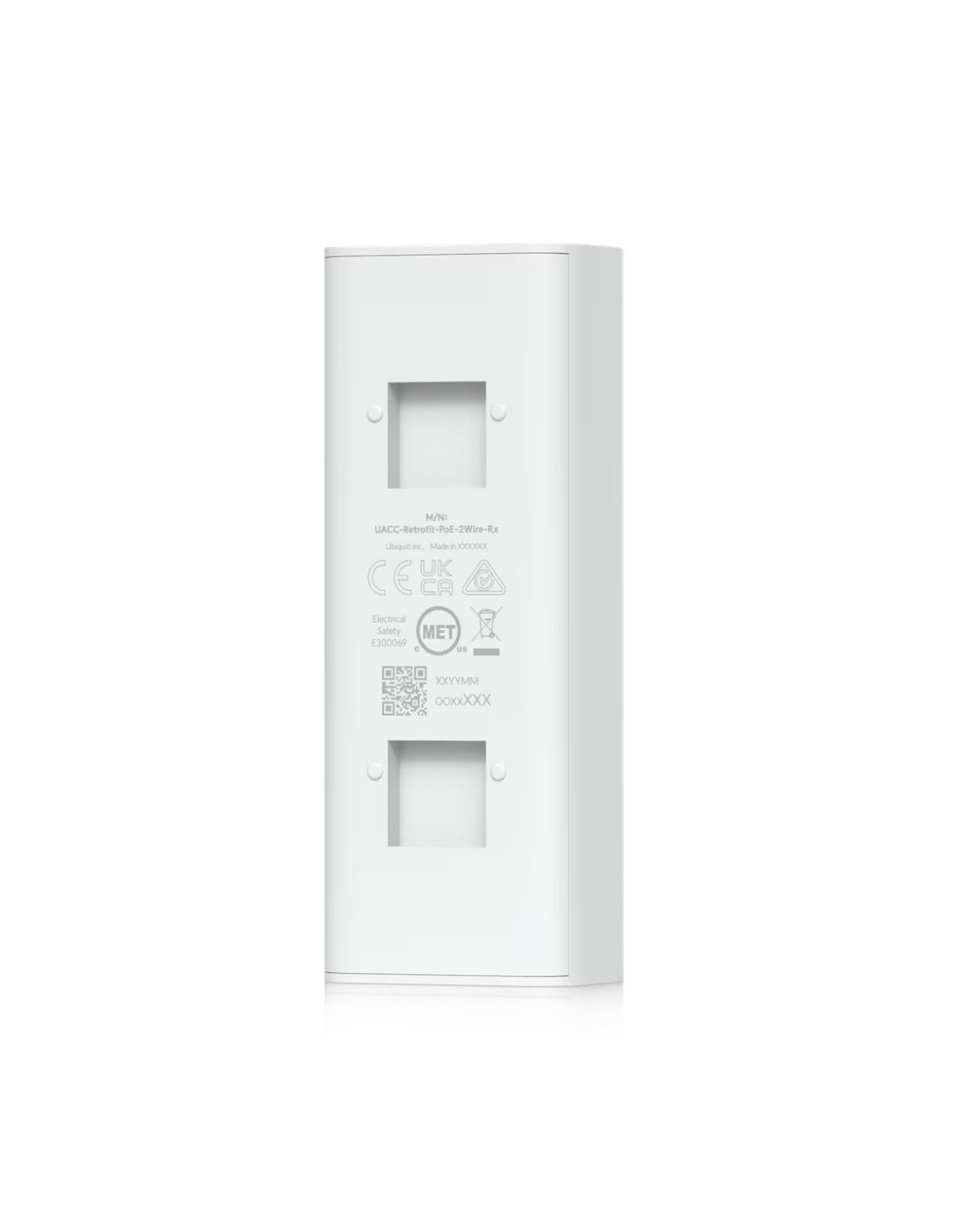

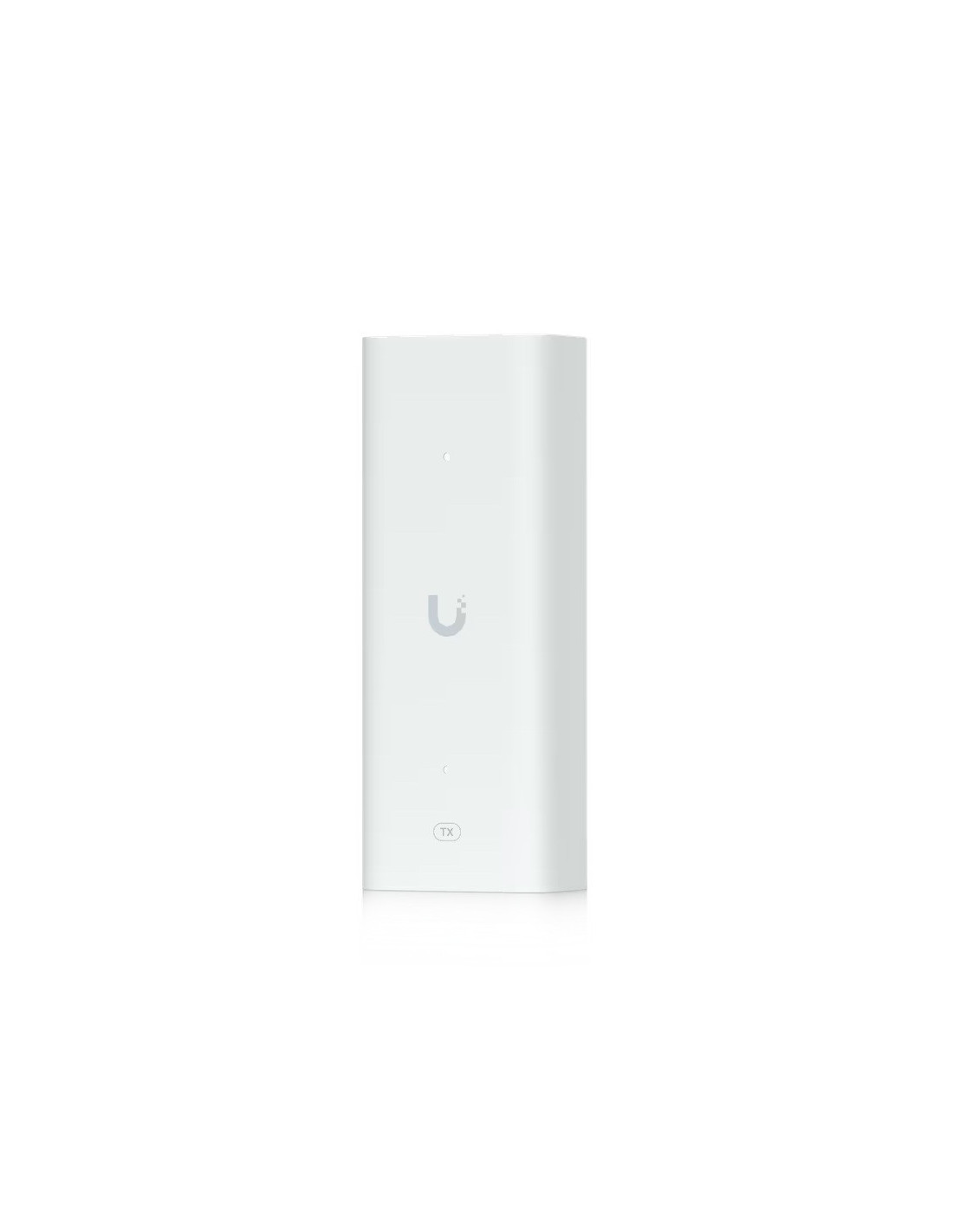

2. Extenders 2-Wire - Tx/Rx

Hardvér:

Sieťové rozhranie:

• 1x 10/100 MbE
• 1x Homeplug AV (HomePlug AV (zariadenie využíva prenos dát cez existujúce elektrické vedenie alebo dvojžilové káble)

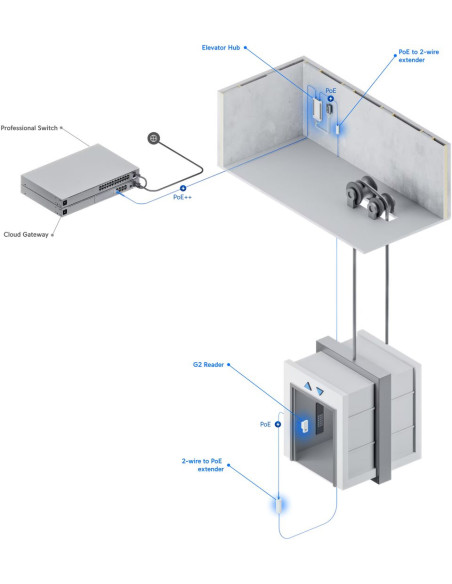

- stabilný prenos sieťového signálu (Ethernet) aj napájanie do výťahovej kabíny k čítačkám kariet bez nutnosti ťahať nový štruktúrovaný ethernetový UTP káble - využije sa tak existujúca kabeláž výťahu

Rozhranie pre správu: 1x 10/100 MbE

Metóda napájania: PoE++

Max. spotreba energie: 3 W (bez PoE výstupu)

PoE vstup: 1x PoE++, DC 50 V, max. 1,2 A

PoE výstup: 1x PoE+, 48 V DC, 0,72 A

LED diódy: biela (indikácia LED diód na stránkach výrobcu)

Rozmery (mm): 40 x 105 x 25

Hmotnosť (g): PoE in: 77, PoE out: 79

Materiál puzdra: polykarbonát

Materiál uchytenia: polykarbonát

Okolitá prevádzková teplota (°C): -10 až 40

Okolitá prevádzková vlhkosť: 5 až 95 % bez kondenzácie

Ochrana proti ESD/EMP: vzduch: ±8kV, kontakt: ±4kV

NDAA Compliant: áno

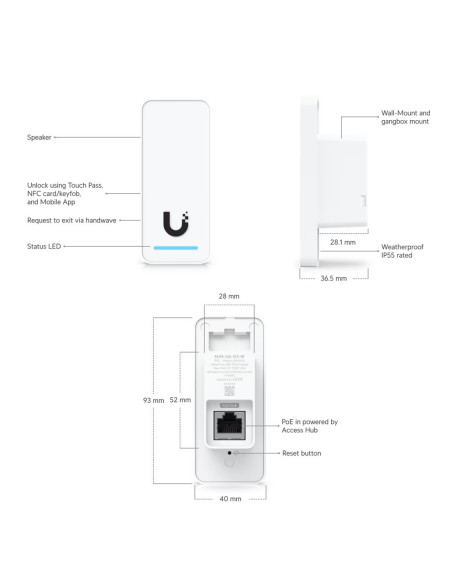

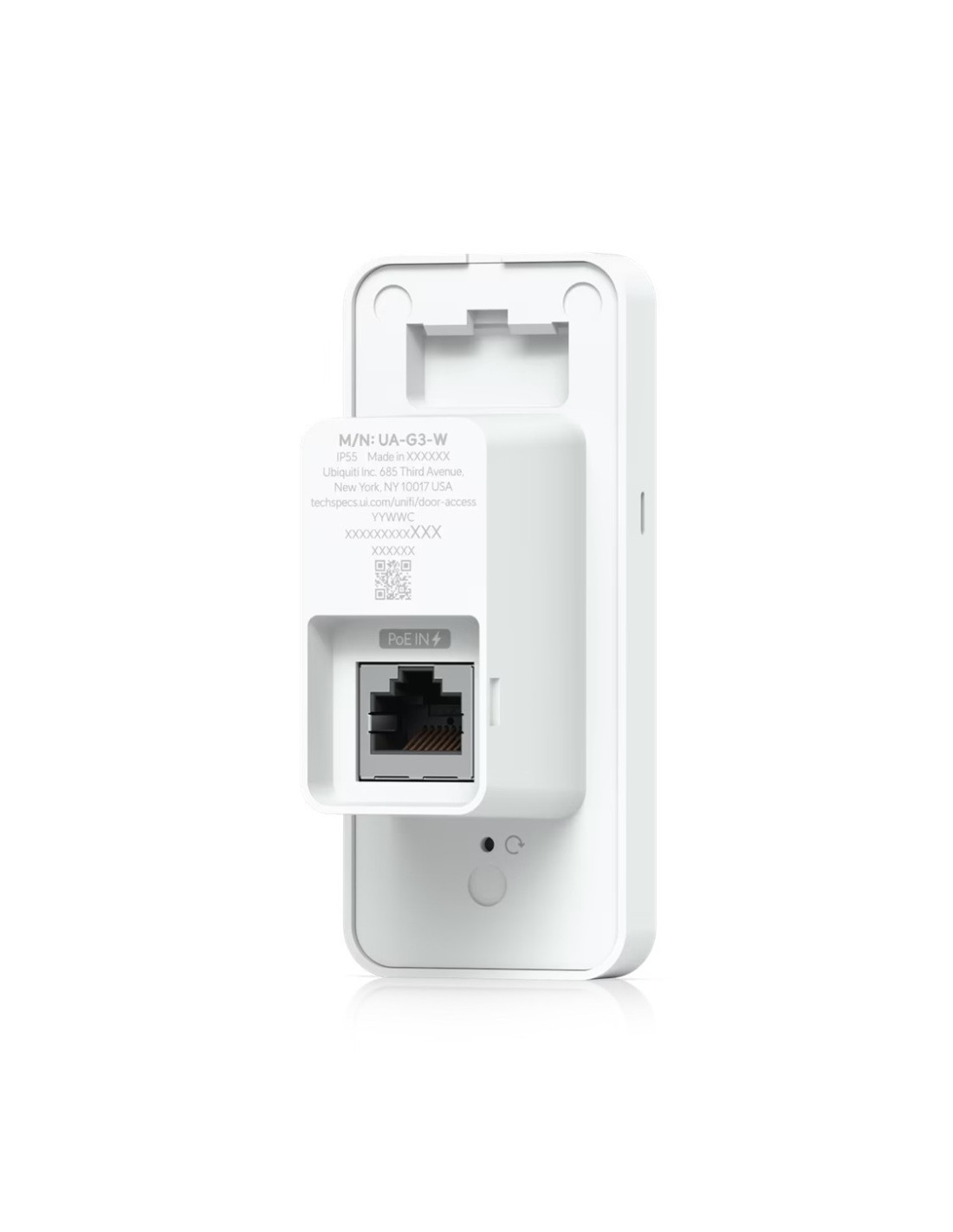

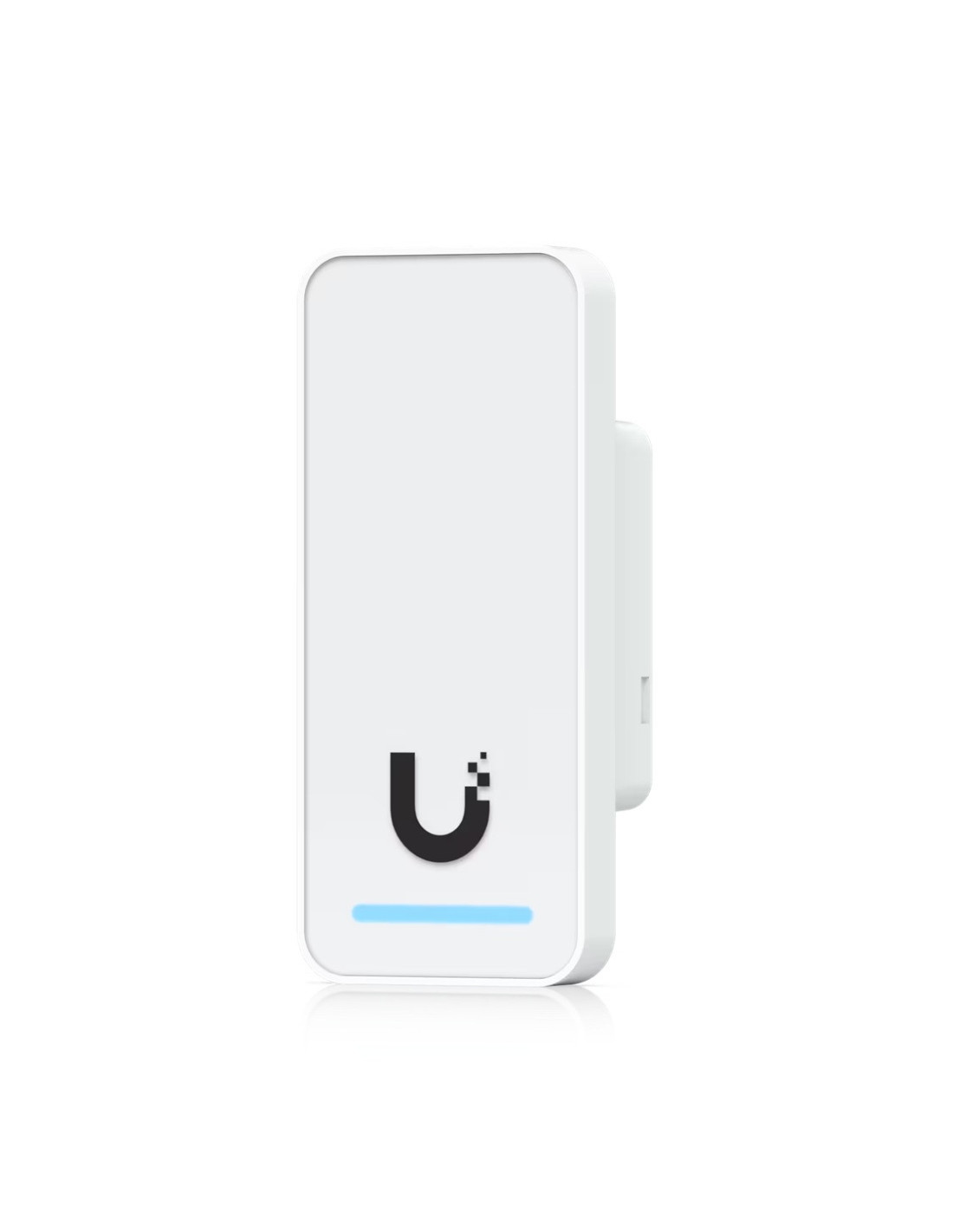

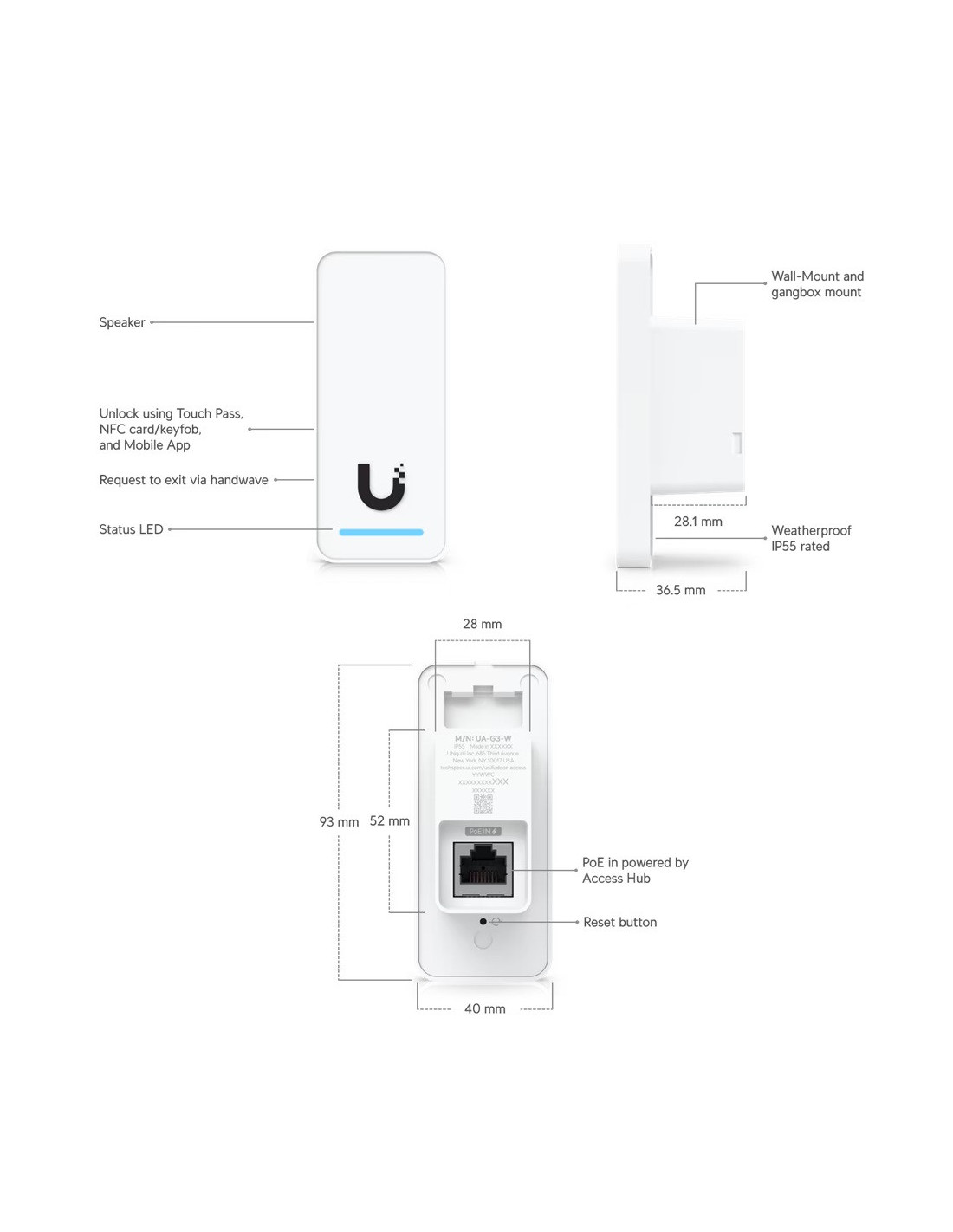

3. G3 Reader - čítačka

Hardvér:

Sieťové rozhranie: 1x port 10/100 MbE RJ45

Konektivita:

• BLE 4.1
• NFC

Metóda napájania:

• PoE
• UL 294 – napájací zdroj triedy 2 s obmedzeným výkonom
• UL 60950-1/62368-1 – napájací zdroj LPS/PS2

Max. spotreba energie: 5 W

Podporovaný rozsah napätia: 48 V DC

LED diódy: červená/zelená/modrá/biela (indikácia LED diód na stránkach výrobcu)

Tlačidlá: factory reset

Senzory: senzor priblíženia (Proximity sensor)

Reproduktor: áno, 1x 0,7 W

Frekvencia NFC: 13,56 MHz

Dosah čítania NFC: < 30 mm (1,18")

Technológia NFC:

• ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340)
• MIFARE Classic / MIFARE DESFIRE
• Sony FeliCa (len ID)
• NFC Forum značky T1T, T2T, T3T, T4T a T5T
• ECP 2.0

Požiadavky na kabeláž PoE: Minimálna odporúčaná výkonnostná kategória je kabeláž kategórie 5e. Použitá výkonnostná kategória by mala zodpovedať prenosovej rýchlosti požadovanej v mieste inštalácie. Minimálny povolený prierez vodiča pre pripojenie medzi PSE alebo napájacím injektorom a PD musí byť 26 AWG (0,13 mm2) pre prepojovacie káble; 24 AWG (0,21 mm2) pre horizontálne alebo stúpajúce káble.

Úroveň UL 294: deštruktívny útok, zabezpečenie linky, odolnosť, záložné napájanie: úroveň I

Vyhlásenie UL 294: Zhoda so špecifikáciami IEEE 802.3 nebola overená ako súčasť normy UL 294. Zariadenie má spĺňať požiadavky časti Národného elektrotechnického predpisu (National Electrical Code) ANSI/NFPA 70, článku 725.121, "ydro 3."

Trieda CAN/ULC-60839-11-1: priradenie triedy: I

Funkcia:

• prístup pomocou NFC karty a kľúčenky, Touch Pass, peňaženka Apple/Google, odomknutie mobilným telefónom, žiadosť o výstup mávnutím ruky: áno

Aplikácie pre správu: UniFi Access

Informácie o SW: verziu softvéru je možné skontrolovať na https://unifi.ui.com

Rozmery (mm): 93 x 40 x 36,5

Hmotnosť (g): 82

Materiál puzdra: polykarbonát, sklo

Materiál uchytenia: hliníková zliatina

Okolitá prevádzková teplota (°C): -30 až 45

Okolitá prevádzková vlhkosť: 5 až 90 % bez kondenzácie

Ochrana proti ESD/EMP: vzduch: ±15kV, kontakt: ±8kV

Vnútorné a vonkajšie použitie: áno

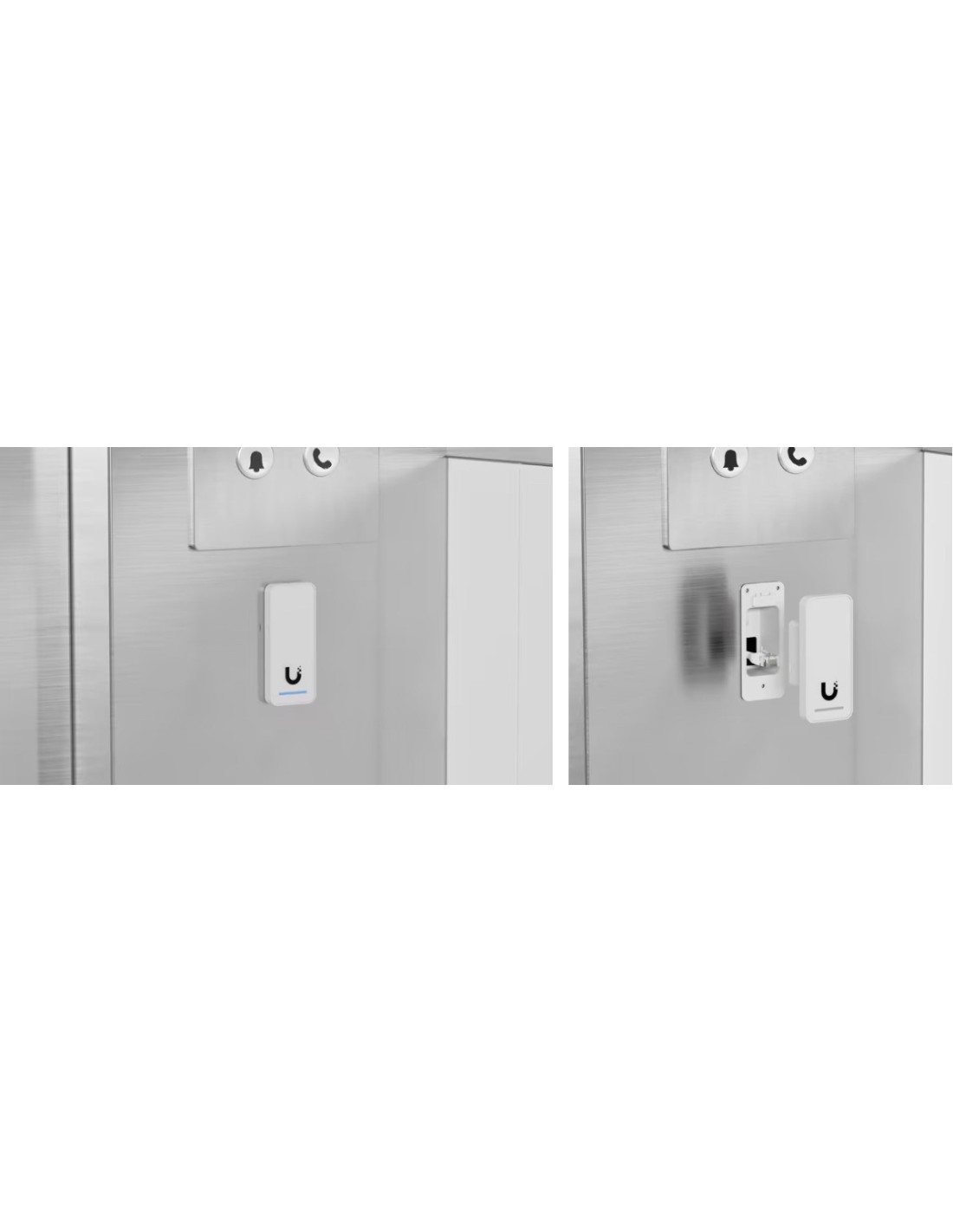

Montáž: zápustná krabica do steny (súčasť balenia), rozvodná krabica (voliteľne)

Odolnosť voči poveternostným vplyvom: IP55

NDAA Compliant: áno

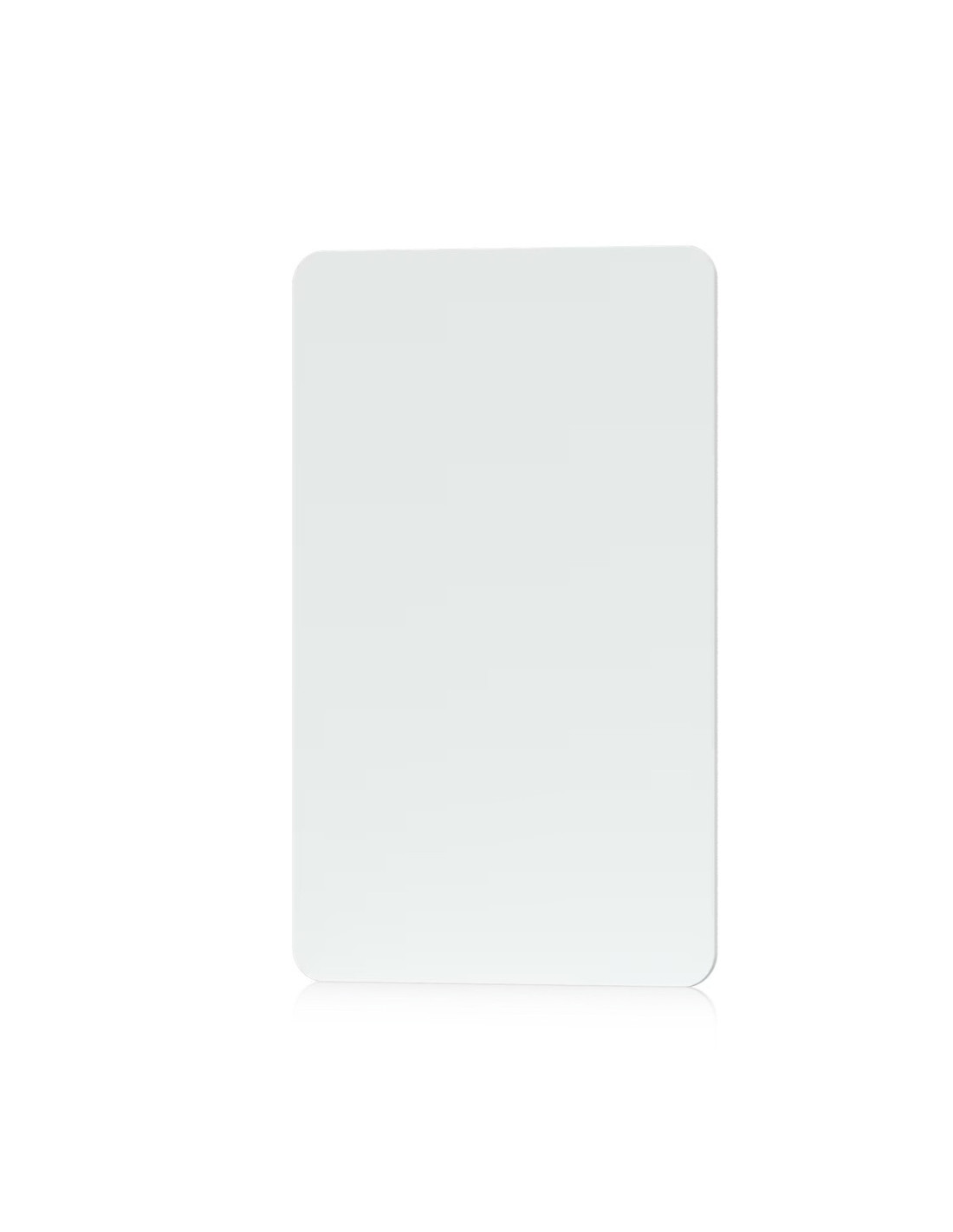

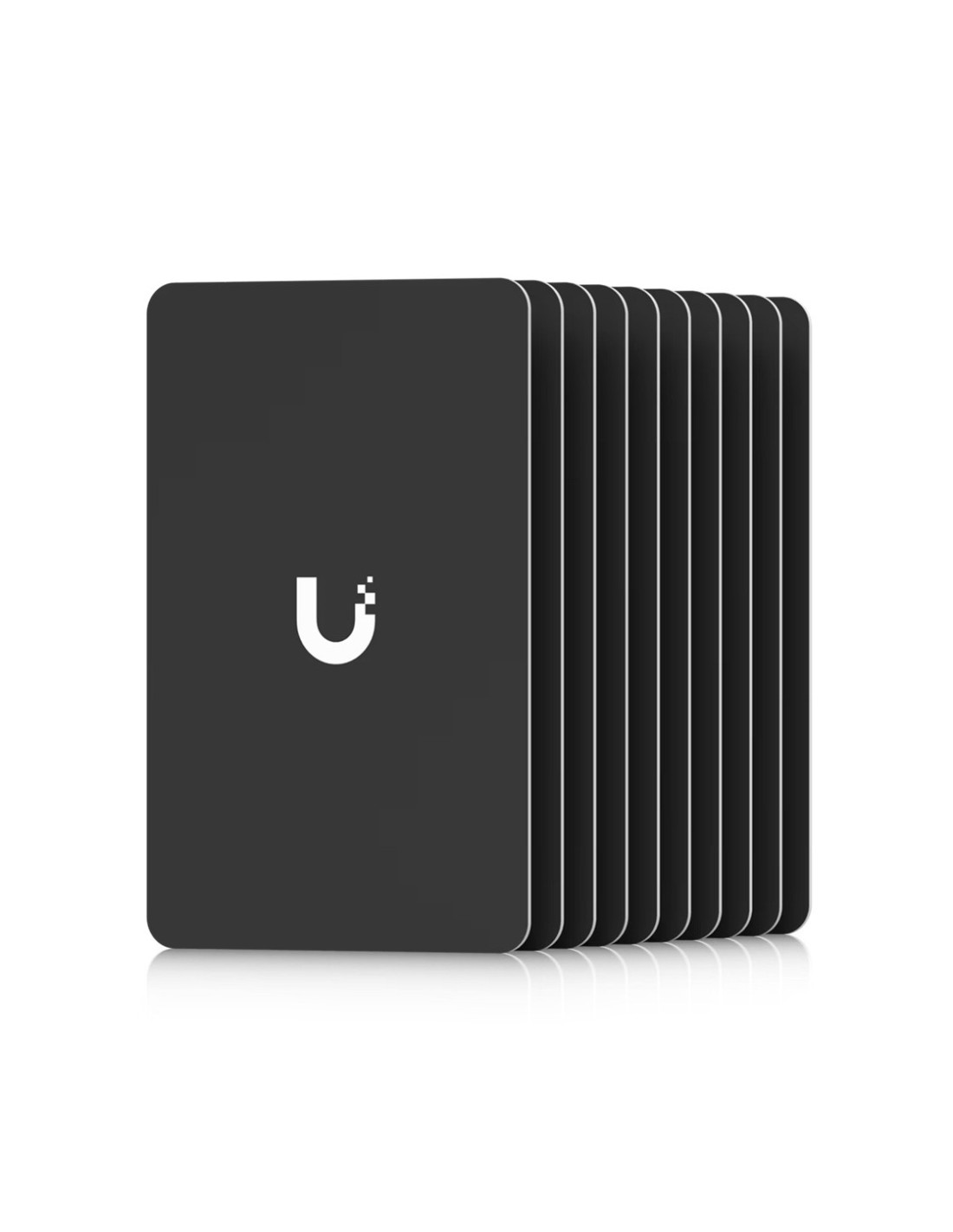

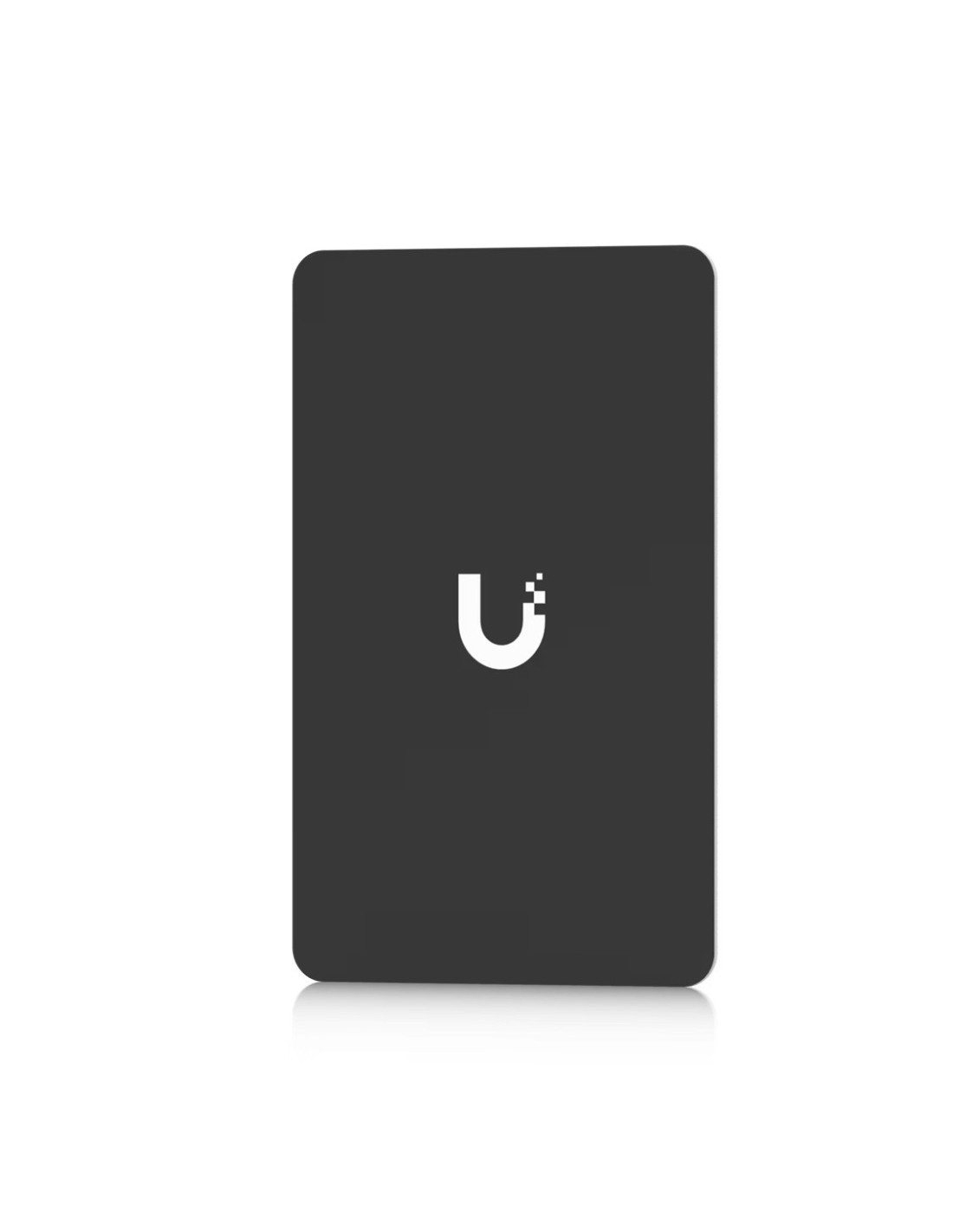

4. UniFi Access Cards - prístupové karty

Rozmery (mm): 85,6 x 54 x 0,84

Hmotnosť (g): 5

Formát: ISO 7810 ID-1

NFC frekvencia: 13,56 MHz

NFC technológie: bezpečnostný protokol ISO/IEC 14443 typu A, MIFARE DESFire, UniFi Access proprietárny protokol zabezpečenia

NDAA Compliant: áno

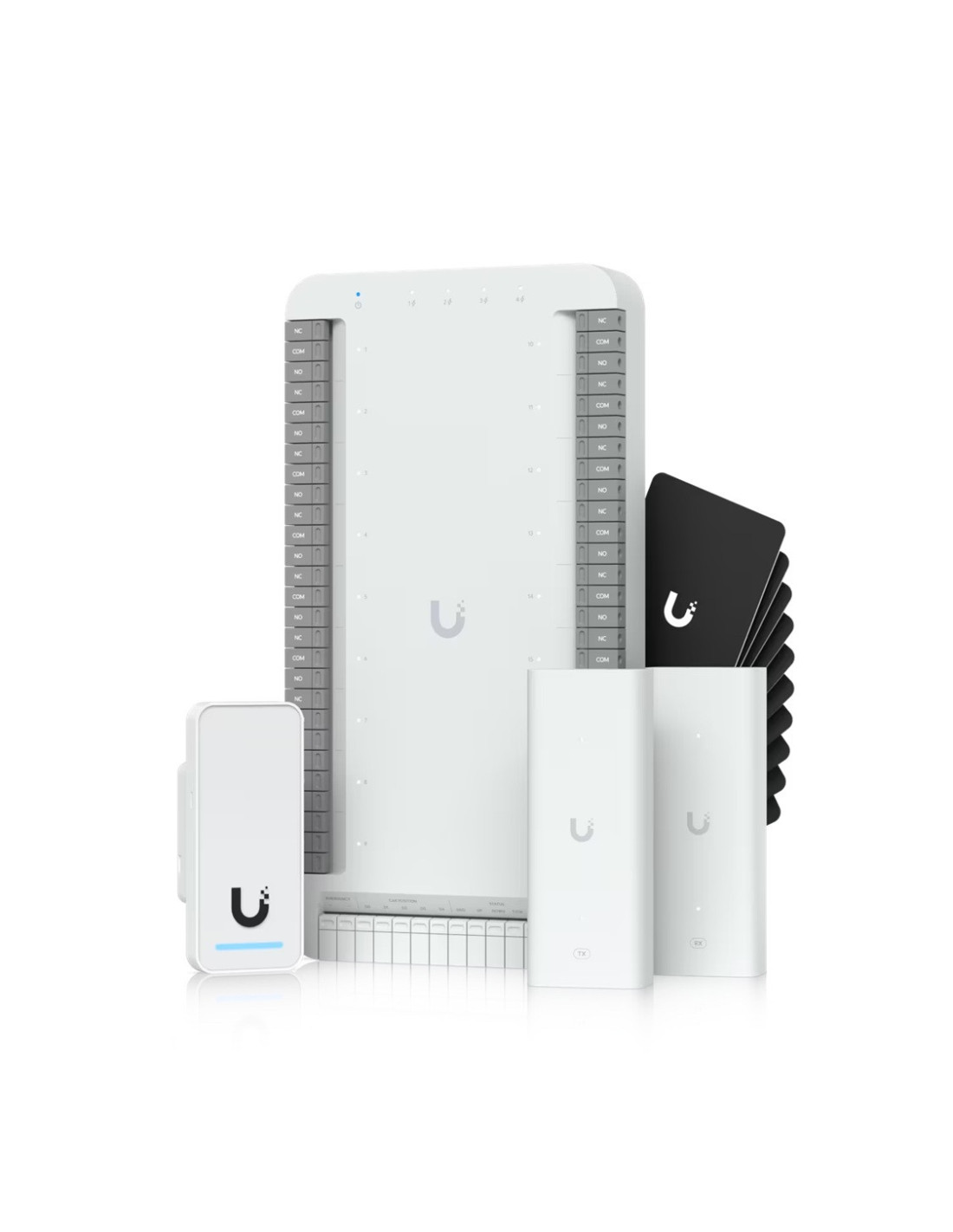

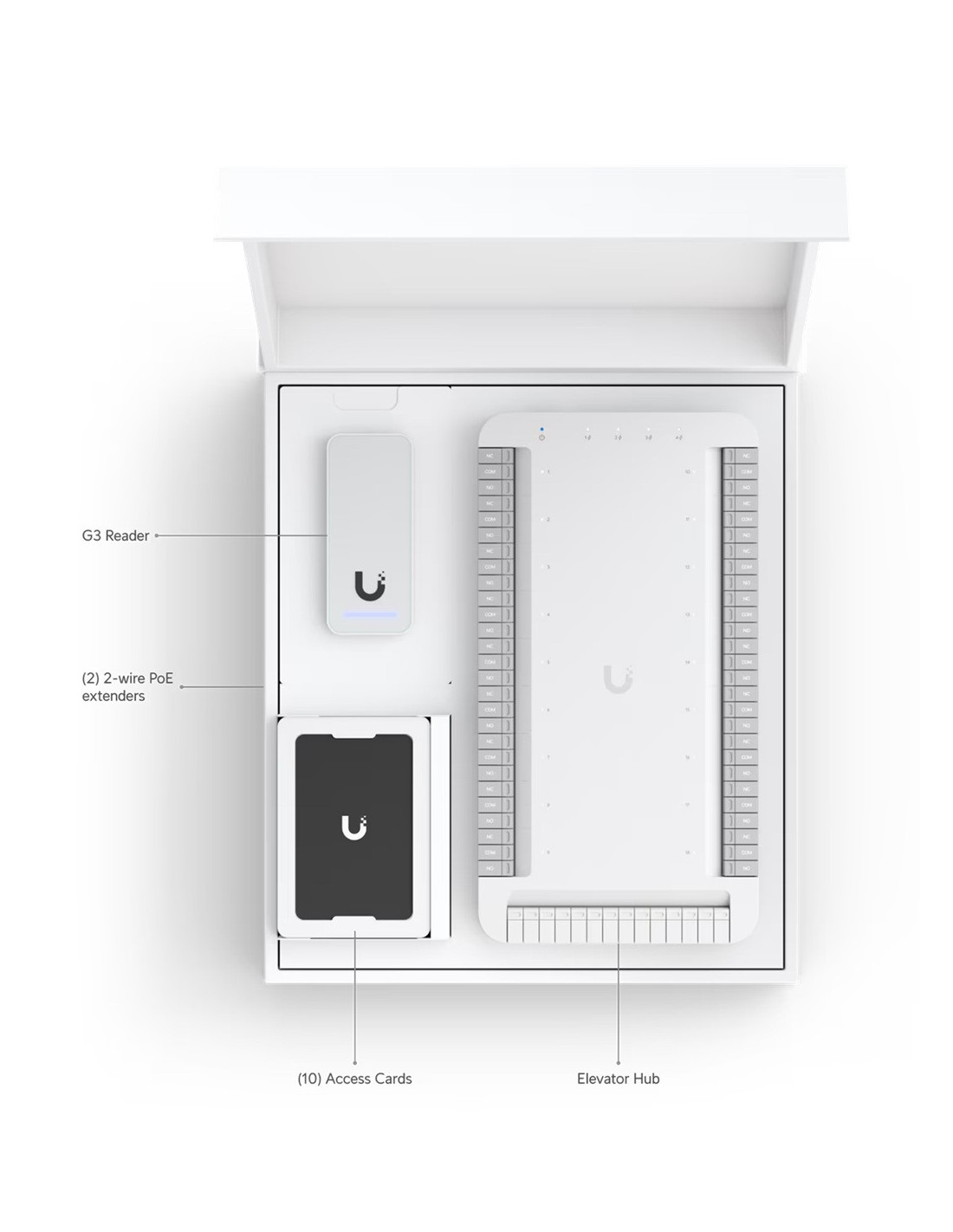

Obsah balenia:

• Ubiquiti UniFi Access G3 Elevator Starter Kit

Skladá sa z:

• 1x hlavný kontrolér (Elevator Hub)
• 1x prístupová čítačka kariet (UniFi Access Reader G3)
• 2x 2vodičové extendery PoE-konvertory z LAN na dvojžilový kábel (UACC-Extender-2Wire-PoE-Tx/Rx)
• 10x prístupové NFC karty (UniFi Access Cards)
• inštalačné montážne príslušenstvo (skrutky, hmoždinky, DIN lišta atď.)
• užívateľská príručka
• 10x bezplatná licencia Touch Pass na 1 rok (viac na: https://help.ui.com/hc/en-us/articles/27130425853079-Configuring-Touch-Pass-in-UniFi-Access )

Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/door-access/ua-g3- sk-elevator

Sprievodca inštaláciou: https://dl.ui.com/qig/ua-g3- sk-elevator/#index
