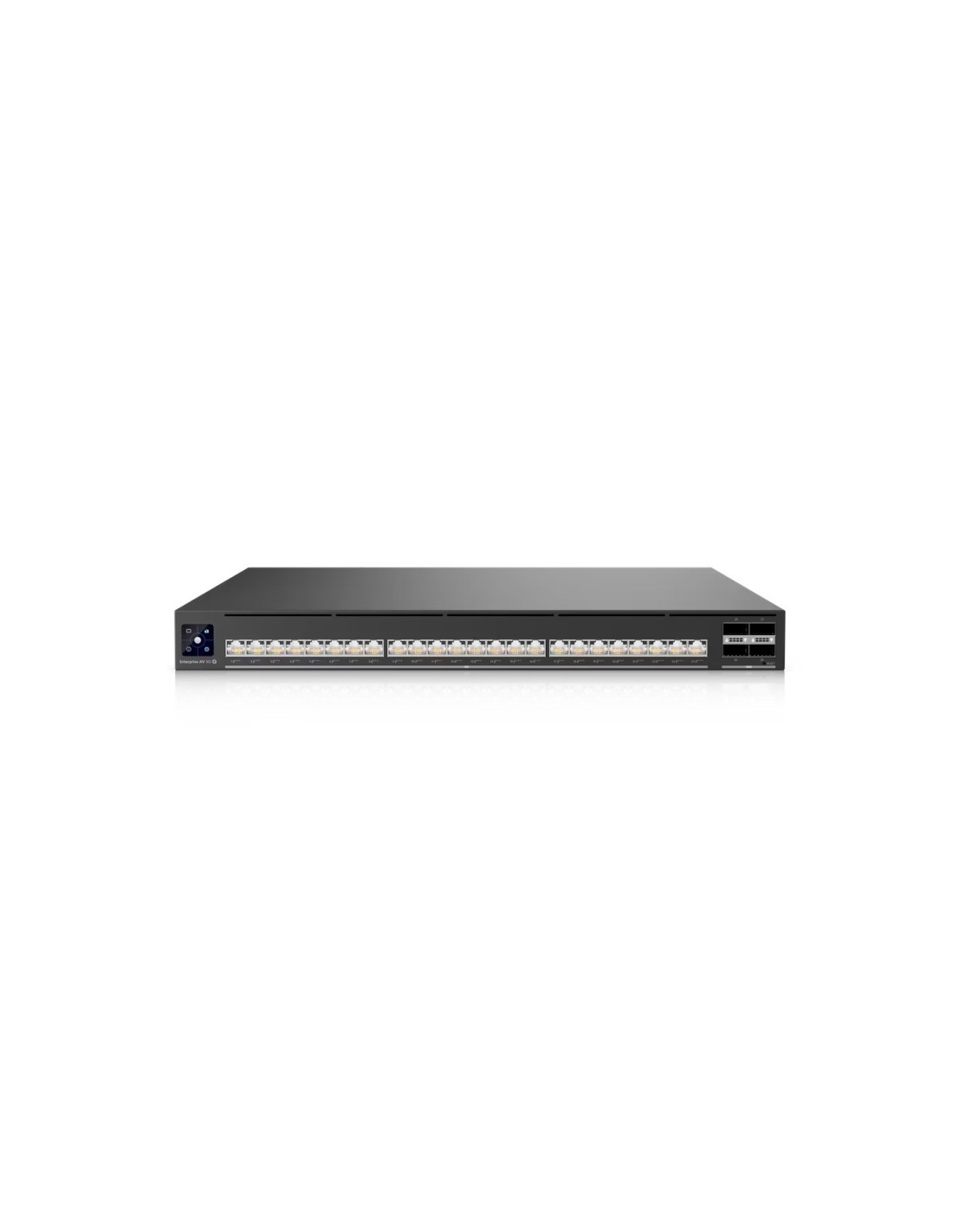

Ubiquiti EAV-XG-24-PoE - UniFi Enterprise Audio Video XG 24 PoE switch

Ubiquiti EAV-XG-24-PoE, UniFi Enterprise Audio/Video XG 24 PoE switch

špičkový UniFi PoE L3 switch pre profesionálne A/V inštalácie

Produkt patrí do "Unifi Enterprise Partner Program" - všetky predaje sú podmienené registráciou projektu s vyplnením formulára.

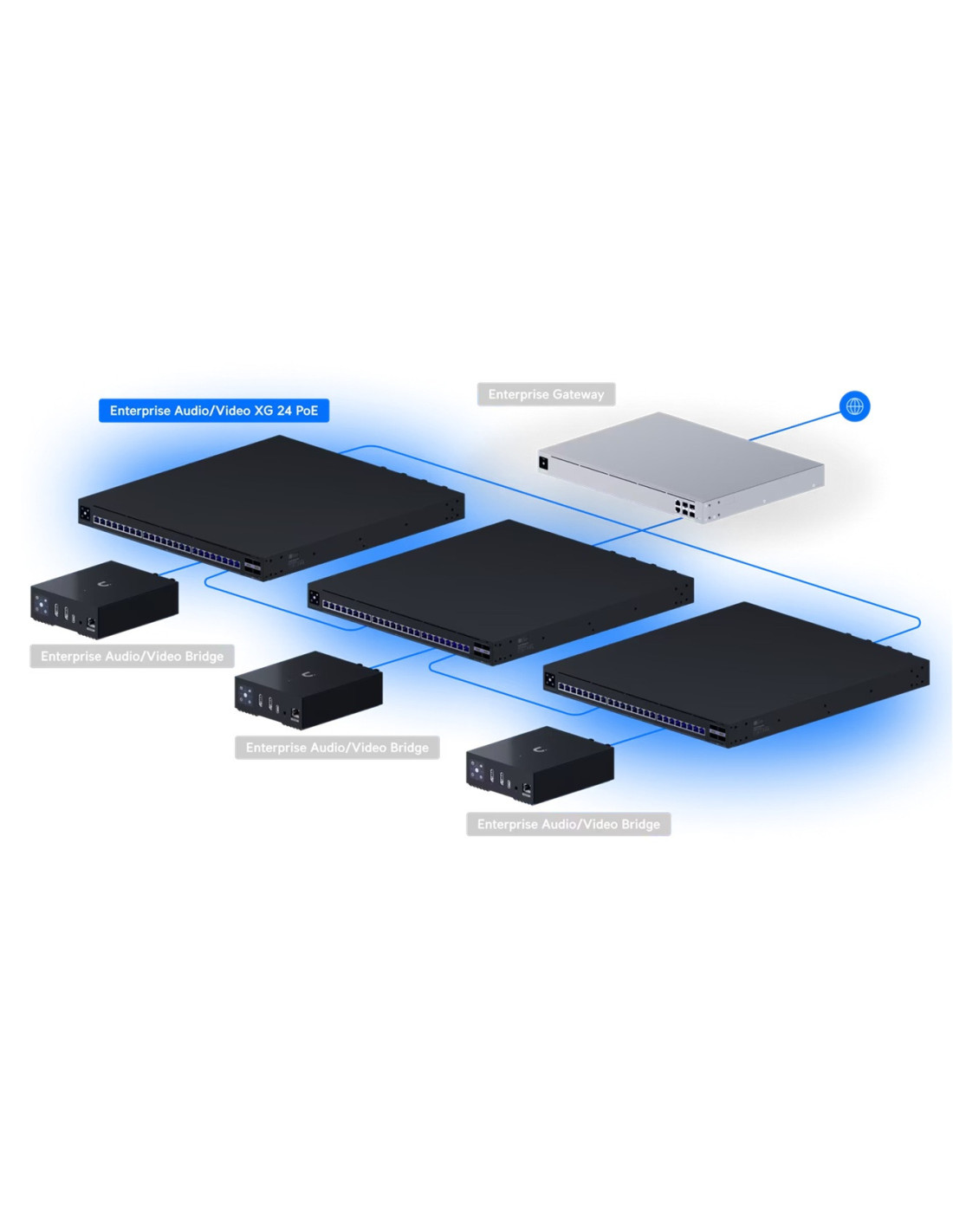

Switch navrhnutý pre profesionálne audio/video infraštruktúry s vysokými nárokmi na výkon, stabilitu a presnú synchronizáciu. Ponúka 24× 10G PoE+++ portov pre napájanie aj prenos dát jediným káblom a 4× 100G QSFP28 uplinky pre extrémne rýchle chrbticové prepojenie. Ideálne riešenie pre konferenčné centrá alebo rozsiahle AV inštalácie využívajúce moderné IP technológie.

Vďaka podpore PTP časovania, štandardov SMPTE ST 2110, SDVoE a AES67 umožňuje presne synchronizovaný prenos obrazu aj zvuku v reálnom čase. Integrovaný OCXO clock zaisťuje mimoriadne stabilné časovanie a možnosť pripojenia externého GPS Grandmaster zdroja cez SMA konektor posúva synchronizáciu na úroveň profesionálnych vysielacích systémov. Technológia Etherlighting navyše uľahčuje orientáciu v kabeláži a správu portov.

Dedikovaný OOB manažment port poskytuje oddelený prístup pre správu cez SSH aj pri nedostupnosti hlavnej siete. Konzolový port umožňuje priamy sériový prístup k CLI pre diagnostiku, konfiguráciu a obnovu zariadenia. PoE výkon umožní napájanie rozsiahlych AV technológií, kamier alebo profesionálnych endpointov z jedného centrálneho prvku infraštruktúry.

(Poznámka: EAV-XG-24-PoE sa predtým nazýval EAV-24-PoE. Ide iba o aktualizáciu názvu; neboli vykonané žiadne zmeny hardvéru.)

Kľúčové vlastnosti

• široká podpora A/V protokolov - SMPTE ST 2110, SDVoE, Dante, AES67 a ďalších
• PTP časovanie s presným OCXO clockom
• 24x 10GbE RJ-45 portov s PoE+++ - vysokohustotné porty 10 GbE PoE+++ poskytujú vysoký výstupný výkon a konektivitu pre náročné AV zariadenia
• 100G uplink konektivita - 4 uplinkové porty QSFP28 umožňujú vysokorýchlostnú agregáciu naprieč distribučnými a základnými vrstvami s rastúcim dopytom po sieti
• celkový PoE budget až 2150 W pri zdieľanom režime (200–240 V AC) & 1850 W (100–120 V AC)

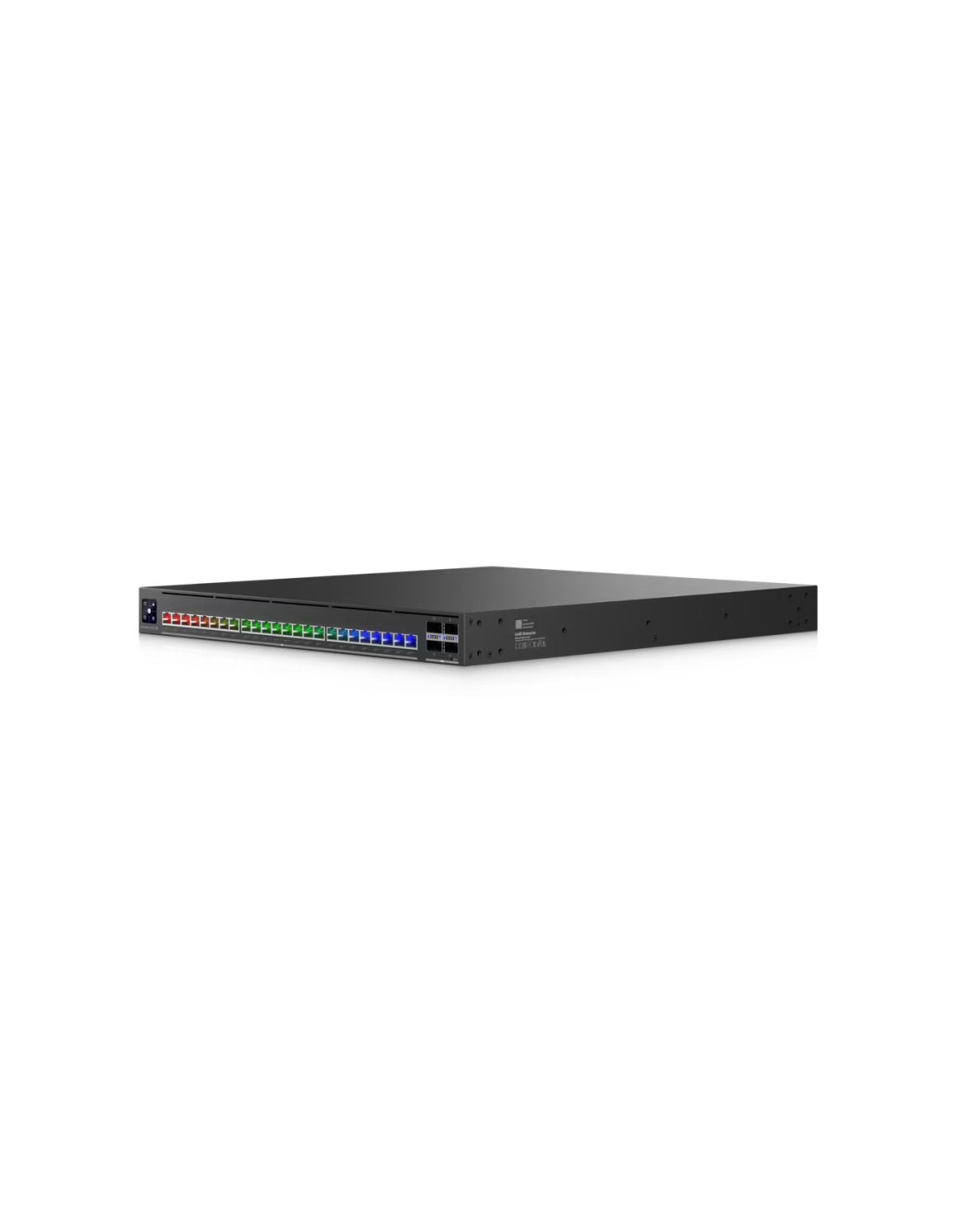

• porty s podsvietením Etherlighting - svetelná indikácia umiestnenia portu, rýchlosť/linku a natívne VLAN/sieť
• konzolový port pre CLI správu a diagnostiku
• načasovanie PTP - presné časovanie AV siete s režimami Grandmaster, Boundary a Transparent s obsahom SMA portu pre synchronizáciu GPS
• redundantné napájanie a chladenie - 2 napájacie zdroje vymeniteľné za prevádzky a inteligentné chladenie (4 hot-swap moduly ventilátorov) zaisťujú spoľahlivú prevádzkyschopnosť v kritických prostrediach
• optimalizované pre inštaláciu do 4-stĺpikového čajky

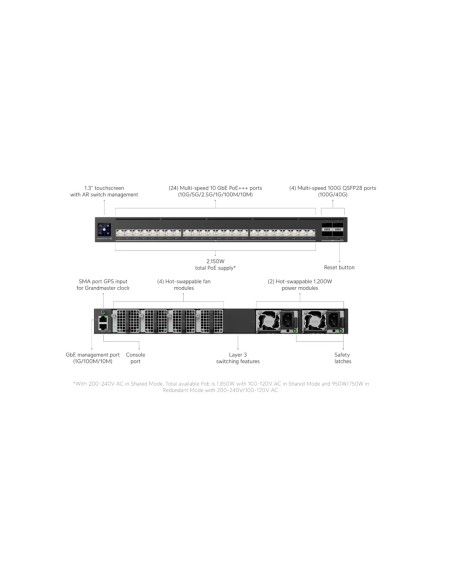

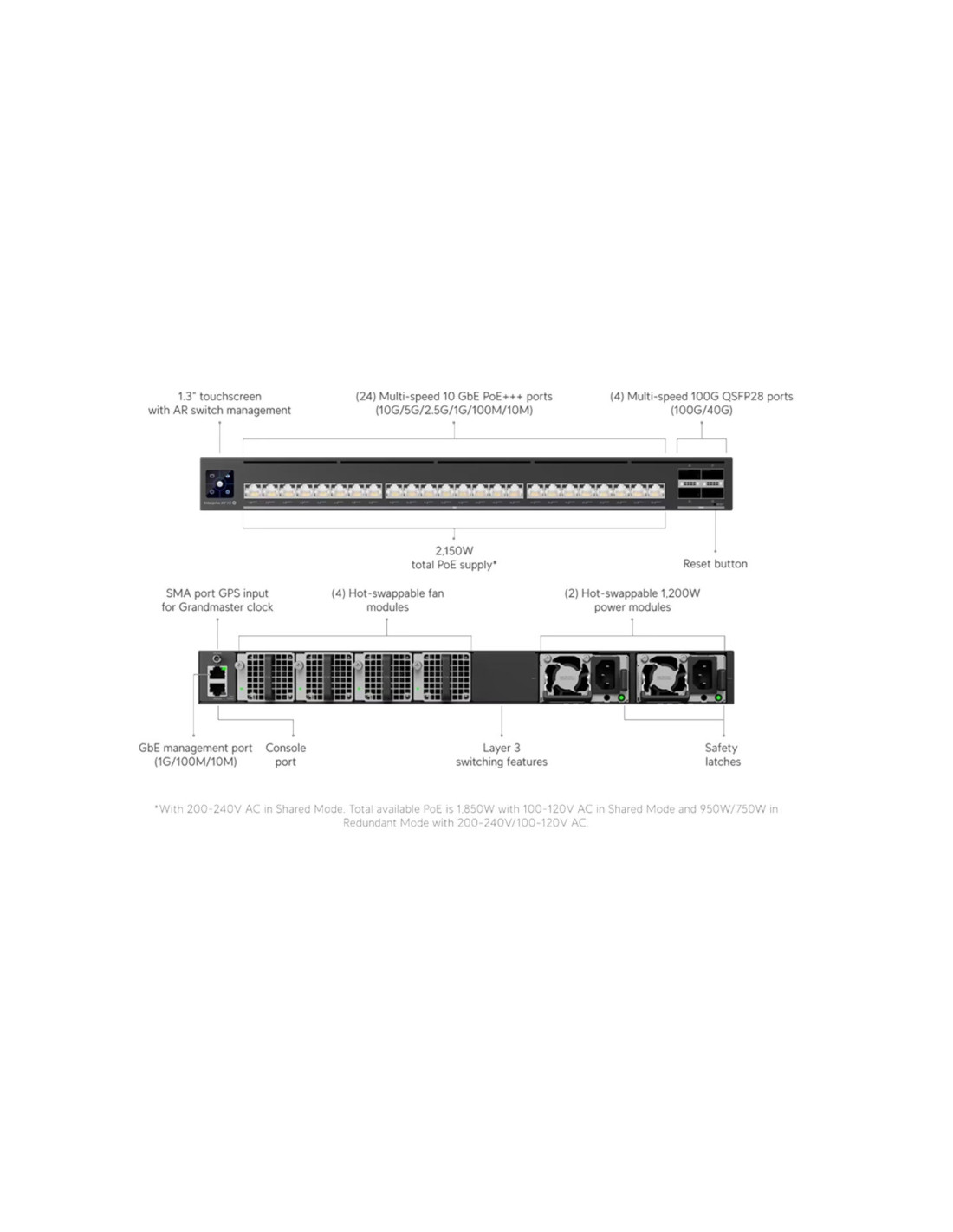

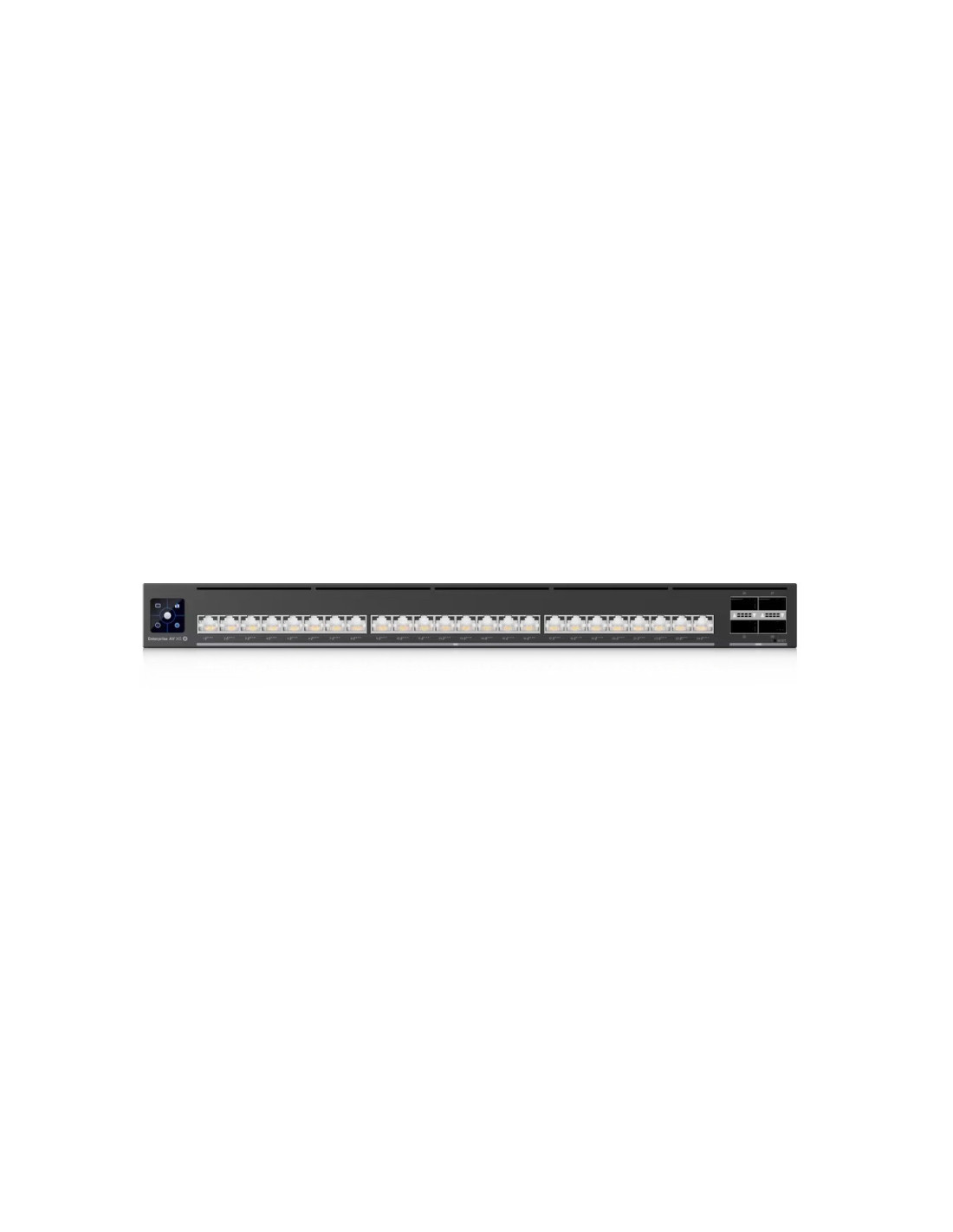

Rozloženie portov:

• 1 GbE RJ-45 - 1x (1G/100M/10M)- iba port pre správu OOB (management)-aj keď nie je k dispozícii sieťový prístup
• 10 GbE RJ-45 - 24x (všetko PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex nie je podporovaný
• 100G QSFP28 - 4x (100G/40G) - pre vysokorýchlostné chrbticové prepojenie (uplink)
• 1x konzolový port RJ-45 - priamy prístup k CLI prepínača pre rýchlu diagnostiku, obnovu alebo konfiguráciu
• 1x SMA konektor - vstup pre časový signál z GPS hodín (režim hodín Grandmaster s protokolom PTP-primárny zdroj času pre sieť) - precízna synchronizácia času v A/V sieti

Výkon:

Spínacia kapacita switcha: 1280 Gb/s

Rýchlosť smerovania: 810 Mpps

Veľkosť vyrovnávacej pamäte paketov: 8 MB

Celková priepustnosť bez blokovania: 640 Gb/s

Podporované VLAN: 1000

Veľkosť tabuľky MAC adries: 32 000

Statické trasy IPv4: 512

Zoznam riadenia prístupu (ACL):

• IPv4: 256 pravidiel
• MAC: 256 pravidiel

Funkcia vrstvy L3:

• DHCP server pre lokálne spravované siete
• Inter-VLAN Routing (lokálne siete)
• statické smerovanie (lokálne siete)

Funkcia vrstvy L2:

• agregácia portov LACP
• STP & RSTP
• QoS (DSCP)
• PTPv2
• Pre AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
• pokročilá konfigurácia IGMP (Querier, Fast Leave, Router Port)
• IGMP Snooping
• 802.1X Control
• ACL založené na MAC a izolácie zariadenia
• DHCP Snooping & Guarding
• limit rýchlosti výstupu
• riadenie toku
• Storm Control
• obmedzovanie rýchlosti Multicast & Broadcast
• blokovanie adries MAC
• obmedzenie portov na základe MAC adries
• ACL založený na protokole IP a izolácie siete
• zrkadlenie a izolácia portov
• Jumbo rámca
• LLDP-MED
• Voice VLAN
• prevencia slučiek

Hardvér:

Max. PoE výstup: až PoE+++ (802.3 bt až 90 W na port, typ 4, trieda 8)

Celkový napájací výkon PoE-budget:

• 200–240 V AC zdieľaný režim: 2150 W s dvoma modulmi 1200 W
• 100–120 V AC zdieľaný režim: 1850 W s dvoma modulmi 1200 W
• 200–240 V AC redundantný režim: 1050 W s dvoma modulmi 1200 W
• 100–120 V AC redundantný režim: 850 W s dvoma modulmi 1200 W

PoE porty:

• 24x PoE+++

Celkový PoE výkon-budget: až 2150 W (AC 200–240 V, zdieľaný režim)

Max. výkon PoE na port podľa PSE:

• PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port)

Management-správa:

• Ethernet
• Serial Console
• AR

Softvér: aplikácia UniFi Network verzia 9.1.120 alebo novšia (pre implementáciu pokročilých štandardov a funkcií)

- plná konfigurácia prebieha cez centrálny UniFi Network Server

Metóda napájania: 2x univerzálny AC vstup, 100–240 V AC, 50/60 Hz

Metóda vstupného napájania: 2x AC vstup, napájacie moduly (zdroje) vymeniteľné počas prevádzky

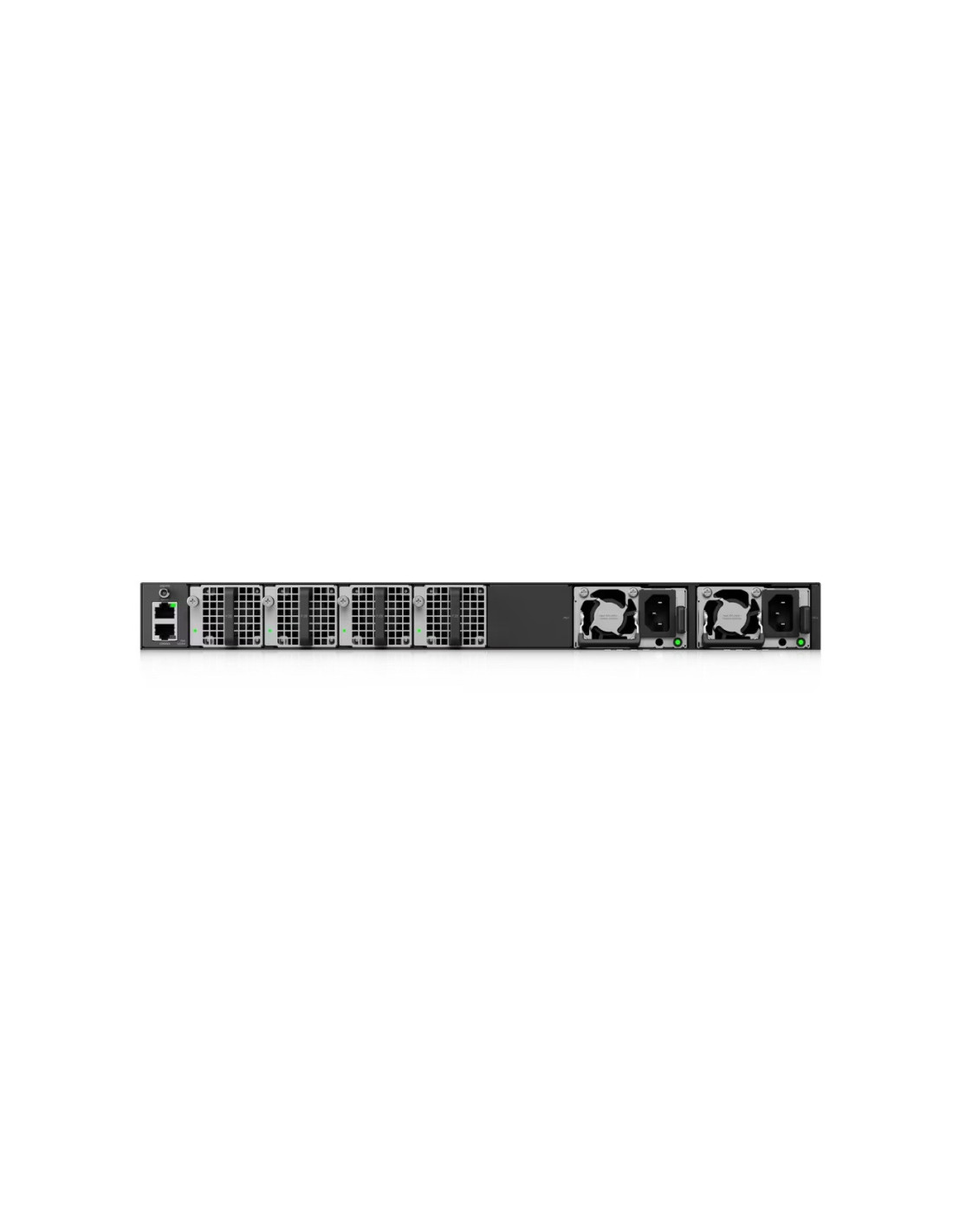

Redundancia a chladenie:

- napájacie zdroje: 2× hot-swap 1200W AC/DC napájacie moduly, redundantné

- počet ventilátorov: 4 (40x40 mm) - moduly ventilátorov vymeniteľné počas prevádzky (moduly pracujú s redundanciou 3+1)

Maximálna spotreba energie: 150 W (bez PoE výstupov-záťaže), 2 400 W (vrátane PoE výstupov-plné vyťaženie)

LED diódy: Ethernet, PSU, ventilátor

Tlačidlá: factory reset

LCM displej: 1,3" dotykový displej (modul)

Technológia Etherlighting:

• inteligentné podsvietenie portov a systémových stavov
• Ethernet, QSFP28 - farebná indikácia stavu

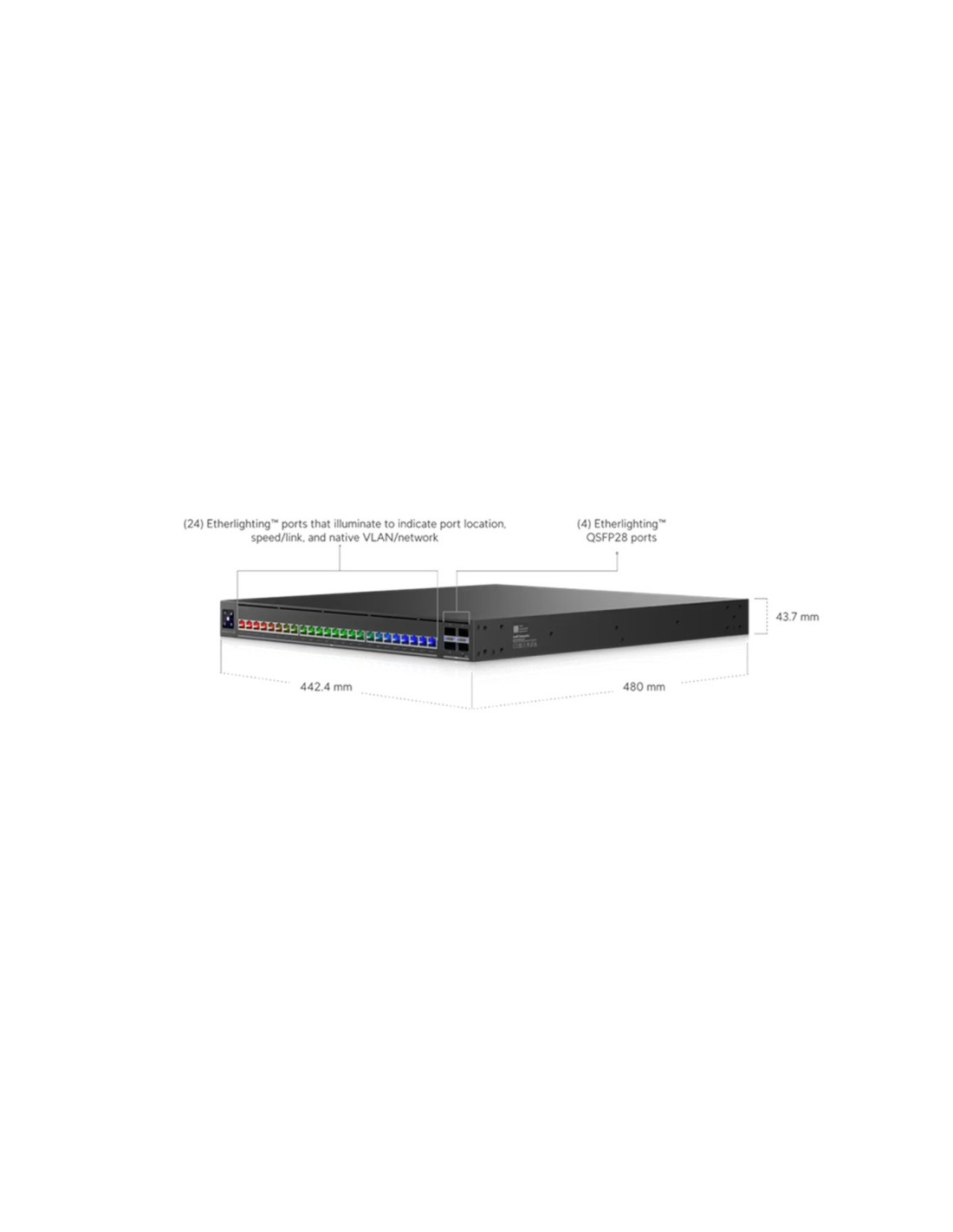

Rozmery (mm): 442,4 × 480 × 43,7

Hmotnosť (g): 9850 (9950 s rack úchytmi)

Farba: čierna

Materiál puzdra: SGCC oceľ

Materiál uchytenia: SGCC oceľ

ESD ochrana: vzduch: ± 2 kV, kontakt: ± 8 kV

Odvod tepla: 512 BTU/hod (bez PoE výstupu)

Okolitá prevádzková teplota (°C): -5 až 40

Okolitá prevádzková vlhkosť: 10 až 90 % bez kondenzácie

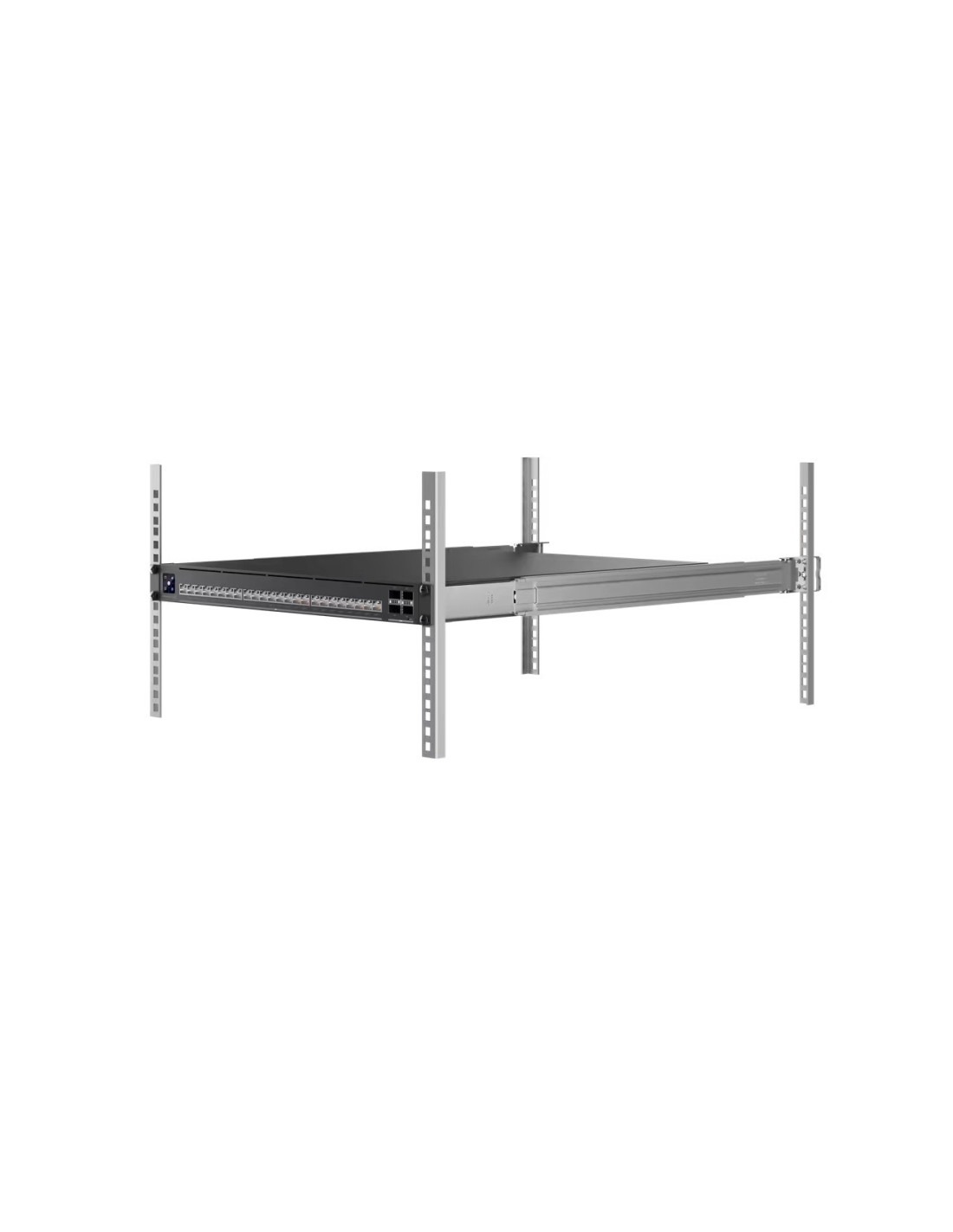

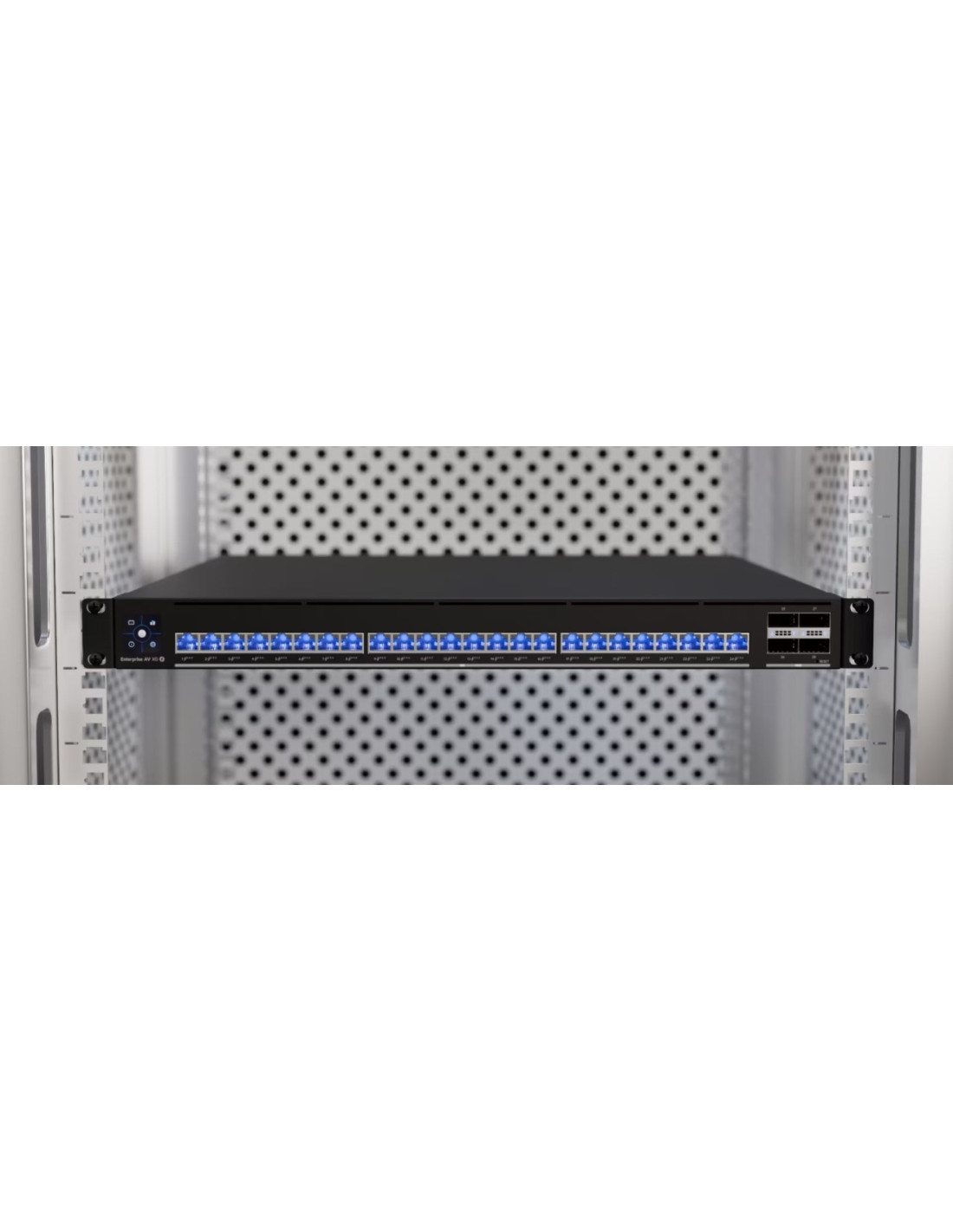

Form Factor: montáž do racku (1U plná hĺbka) - pre optimálnu oporu vyžaduje 4-stĺpikový stojan (rack), stredový držiak alebo konzolovú policu u 2-stĺpikových stojanov (rackov)

Podporovaná hĺbka racku: štvorstĺpikové stojany (regály) 482,6 mm (19"), hĺbka stĺpikov v rozmedzí od 650 do 1 000 mm (25,6–39,4")

Použitie: vnútorné

NDAA Compliant: áno

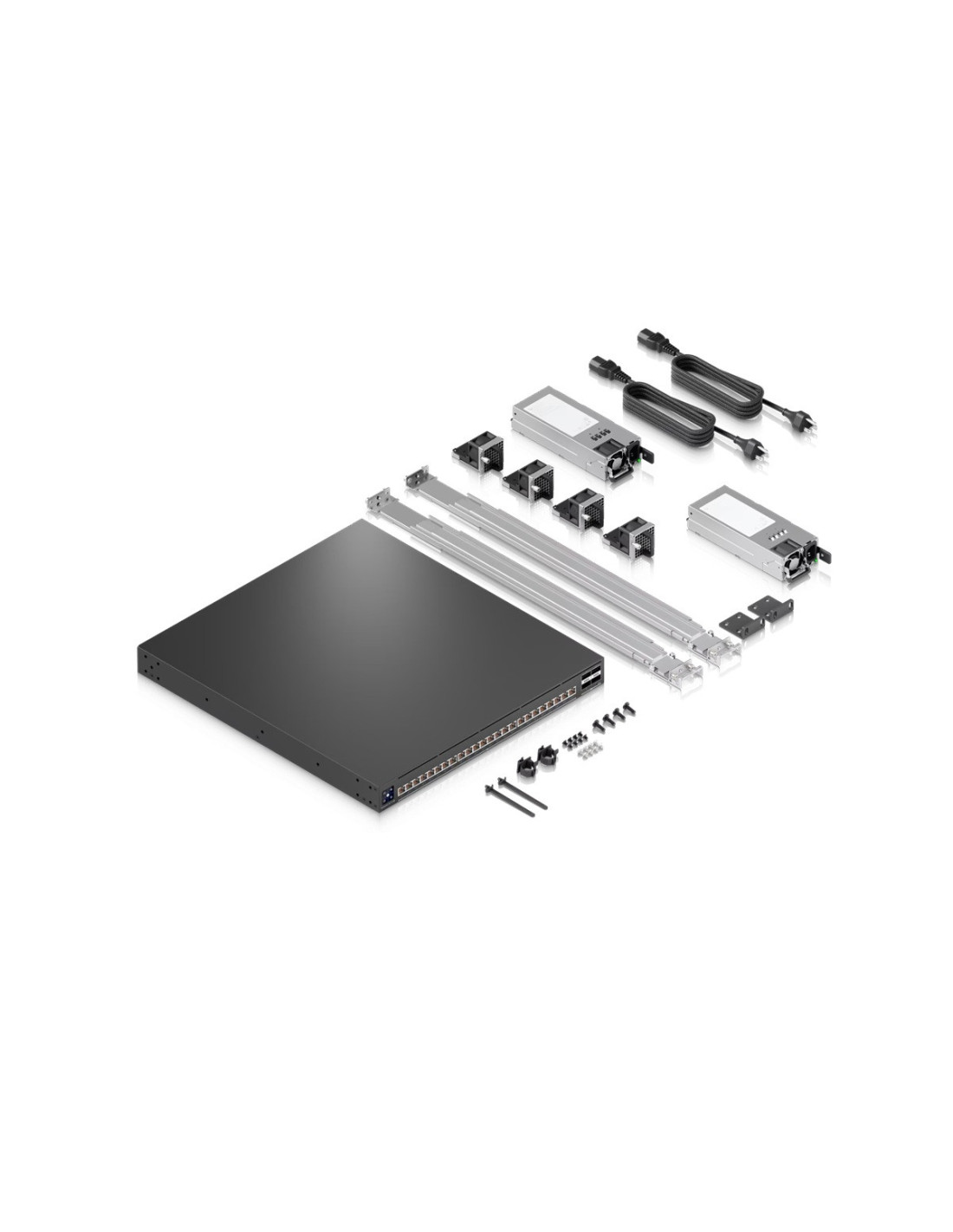

Obsah balenia:

• UniFi Enterprise A/V XG 24 PoE switch
• 2x napájací kábel
• 2x vymeniteľné napájacie moduly (hot-swap)-inštalované v tele zariadenia
• 4x vymeniteľné ventilátory (hot-swap)-inštalované v tele zariadenia

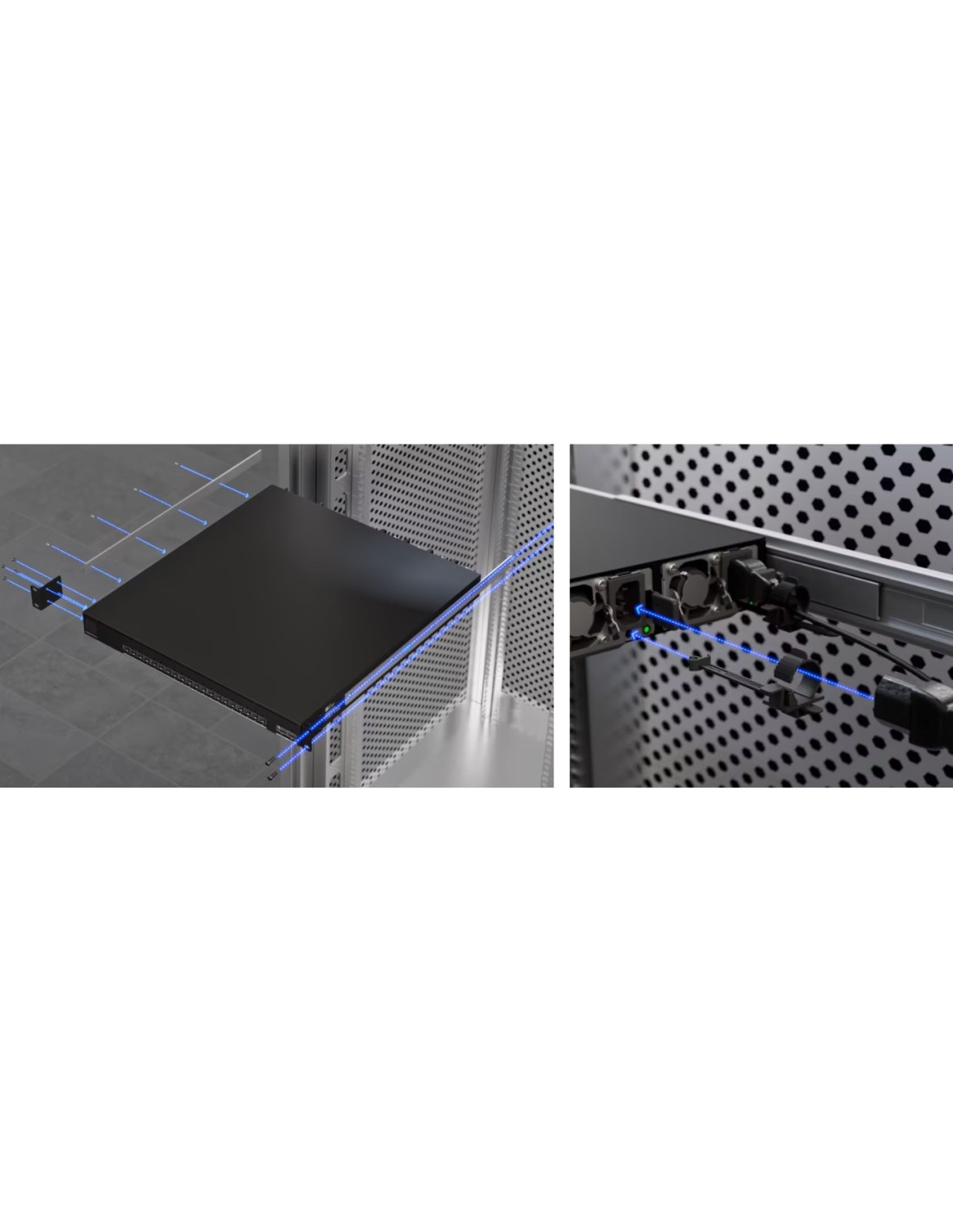

• inštalačná sada pre montáž do 1U racku (skrutky, kotvy, úchyty pre montáž do racku, 2x posuvné lišty+koľajnice atď.)-vhodné aj pre 2stĺpkové racky s držiakom
• užívateľská príručka

Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/switching/eav-xg-24-poe

Sprievodca inštaláciou: https://dl.ui.com/qig/eav-xg-24-poe/#index
