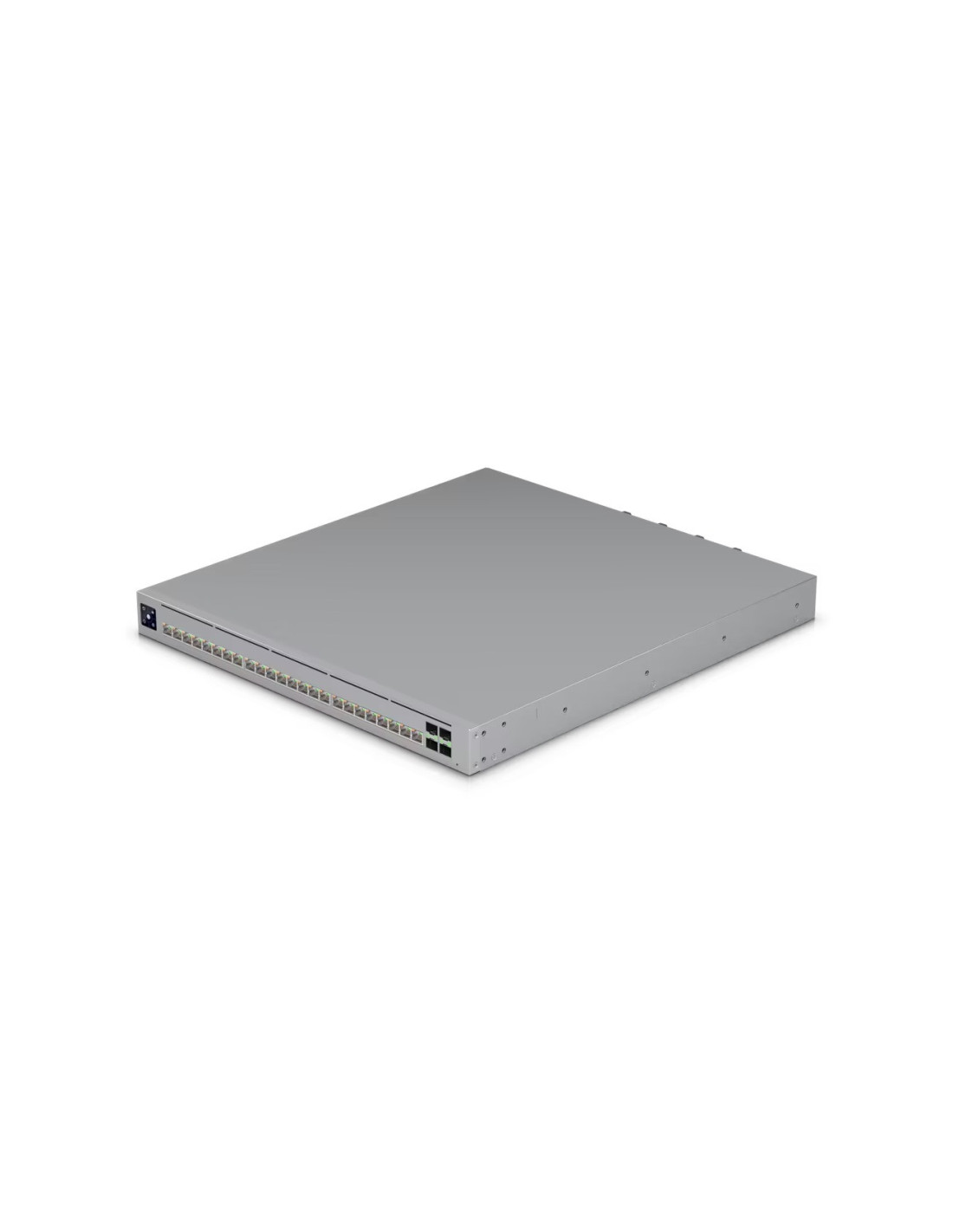

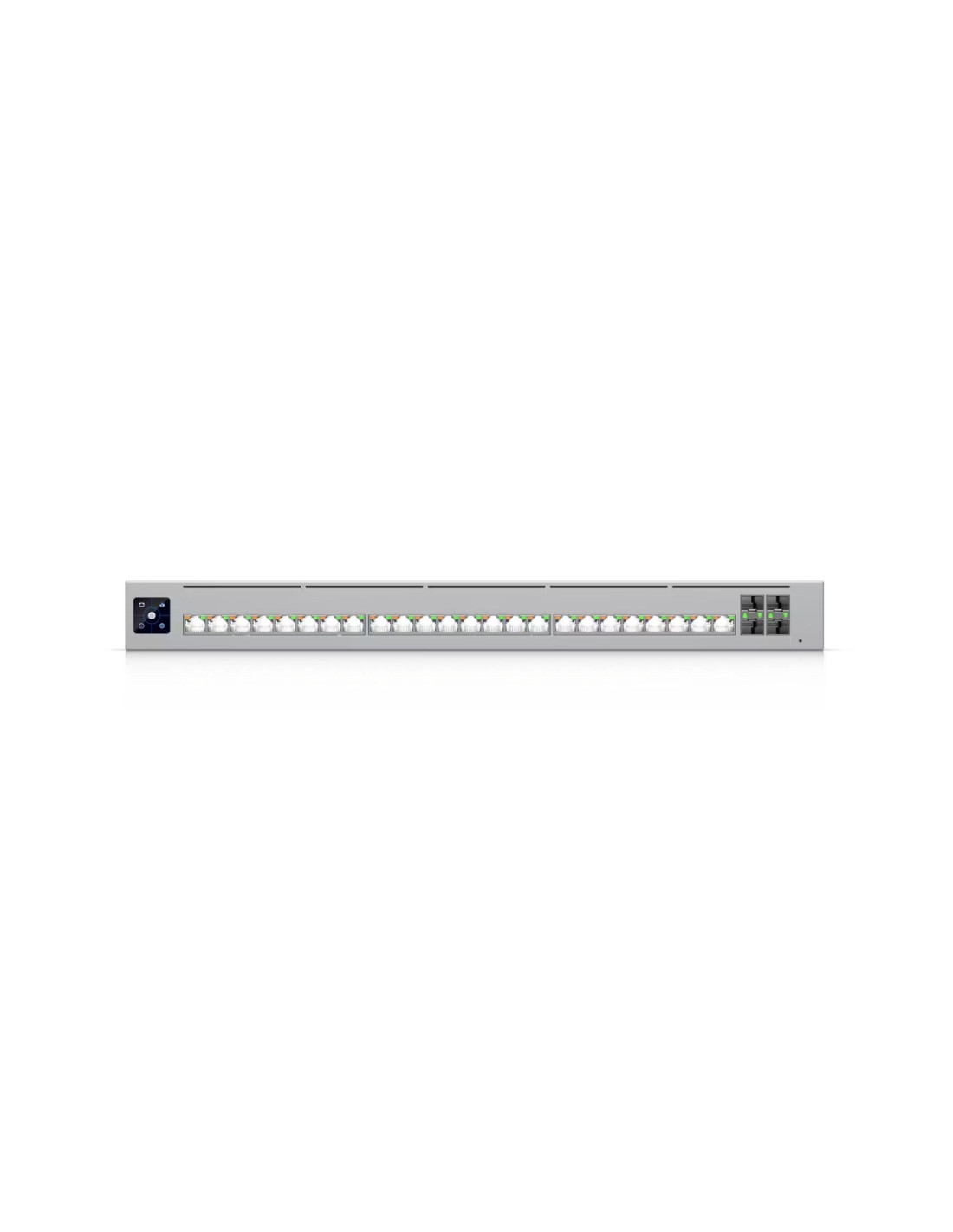

Ubiquiti ECS-24S-PoE - Enterprise Campus 24S PoE

Ubiquiti ECS-24S-PoE, UniFi Enterprise Campus 24S(Stacking) PoE switch

Produkt patrí do "Unifi Enterprise Partner Program" - všetky predaje sú podmienené registráciou projektu s vyplnením formulára.

Špičkový 24portový L3 switch s podporou PoE+++ je navrhnutý pre moderné infraštruktúry, ktoré vyžadujú vysokú priepustnosť, spoľahlivosť a pokročilé sieťové funkcie.

Ponúka kombináciu 8× 2,5G a 16× 10G RJ-45 portov s napájaním PoE+++, doplnenú o 2× 100G QSFP28 a 4× 25G SFP28 pre ultrarýchle úplinky. Celkový PoE výkon až 1050 W v zdieľanom režime zaisťuje dostatok energie pre rozsiahle nasadenie IP kamier, AP alebo ďalších zariadení.

Kritické prvky ako duálny hot-swap napájacie moduly a štyri vymeniteľné ventilátory zaisťujú neprerušenú prevádzku a jednoduchú údržbu bez výpadkov. Kovové šasi z SGCC ocele zvyšuje odolnosť zariadenia a spĺňa priemyselné štandardy CE, FCC a IC. Vďaka výške 1U a priloženej montážnej sade je pripravený na nasadenie do racku, pričom pre 2stĺpové čajky je možné použiť stredový držiak alebo policu.

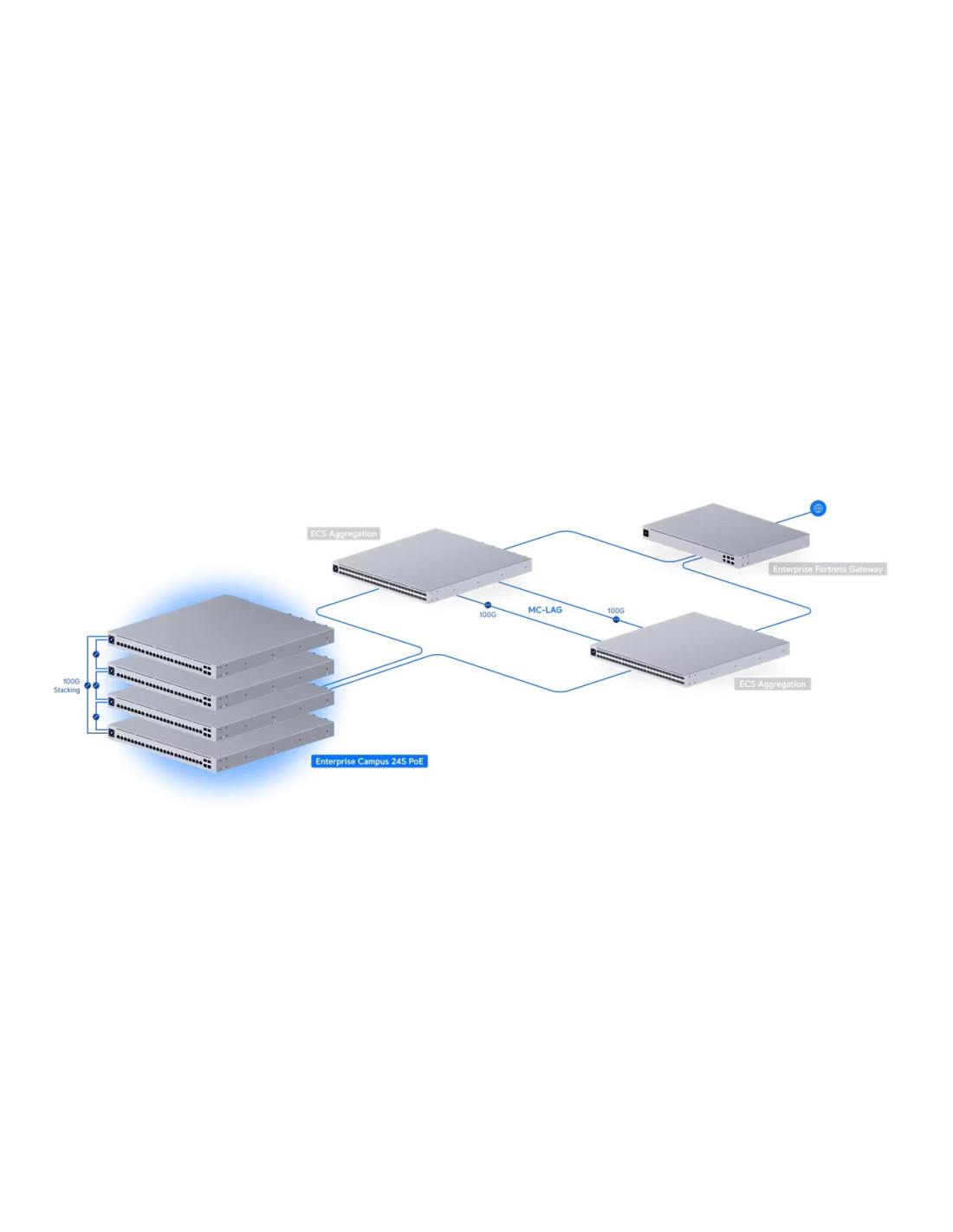

Dotykový 1,3" displej poskytuje rýchly prehľad o stave systému a umožňuje základné ovládanie priamo na zariadení. Vďaka podpore stackingu je možné ľahko prepojiť viac switchov do jedinej logickej jednotky, čo umožňuje centralizovanú správu a výrazné zjednodušenie sieťovej infraštruktúry. Riešenie je ideálne pre prostredie, kde je potrebné rozširovať kapacitu bez zložitej konfigurácie. zaťaženie. Stacking tak prináša efektívny spôsob, ako budovať robustnú a ľahko rozšíriteľnú sieť.

Kľúčové vlastnosti

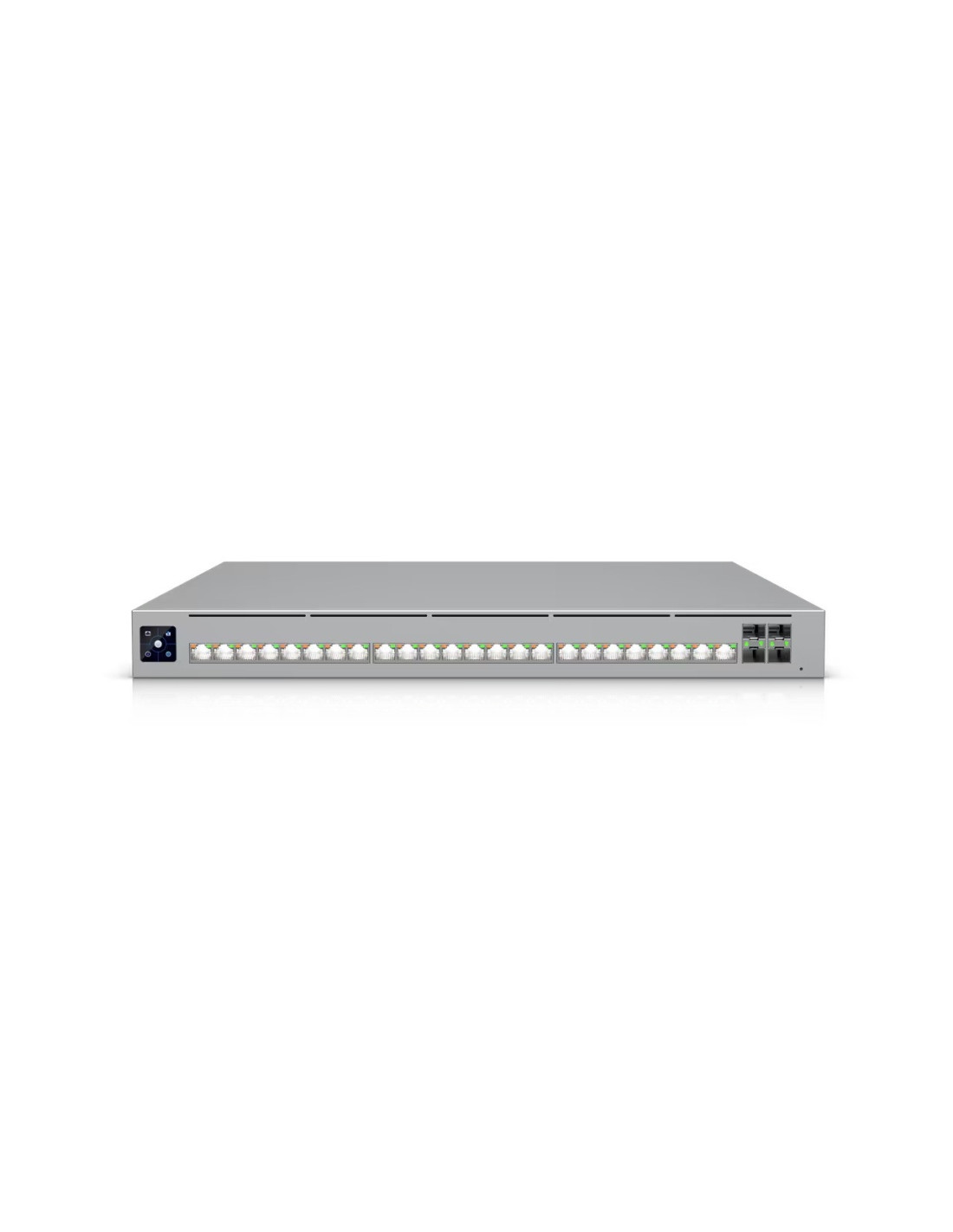

• porty s podsvietením Etherlighting - indikácia umiestnenia portu, rýchlosť/linku a natívne VLAN/sieť
• 16× 10G RJ-45 PoE+++, 8× 2,5G RJ-45 PoE+++, 4× 25G SFP28
• 2× 100G QSFP28 pre stohovanie
• plná Layer 3 funkcionalita - smerovanie tretej vrstvy bez obmedzenia priepustnosti
• podpora záložného napájania - redundantné napájanie - dva Hot-Swappable napájacie moduly (2× 600W)
• štyri ventilátory vymeniteľné počas prevádzky (Hot-Swappable)
• 1,3" dotykový LCM displej-modul pre monitoring a ovládanie
• celkový PoE budget až 1050 W (AC 100–240 V, zdieľaný režim)
• podpora UniFi Network verzia 9.0.114 a vyššia

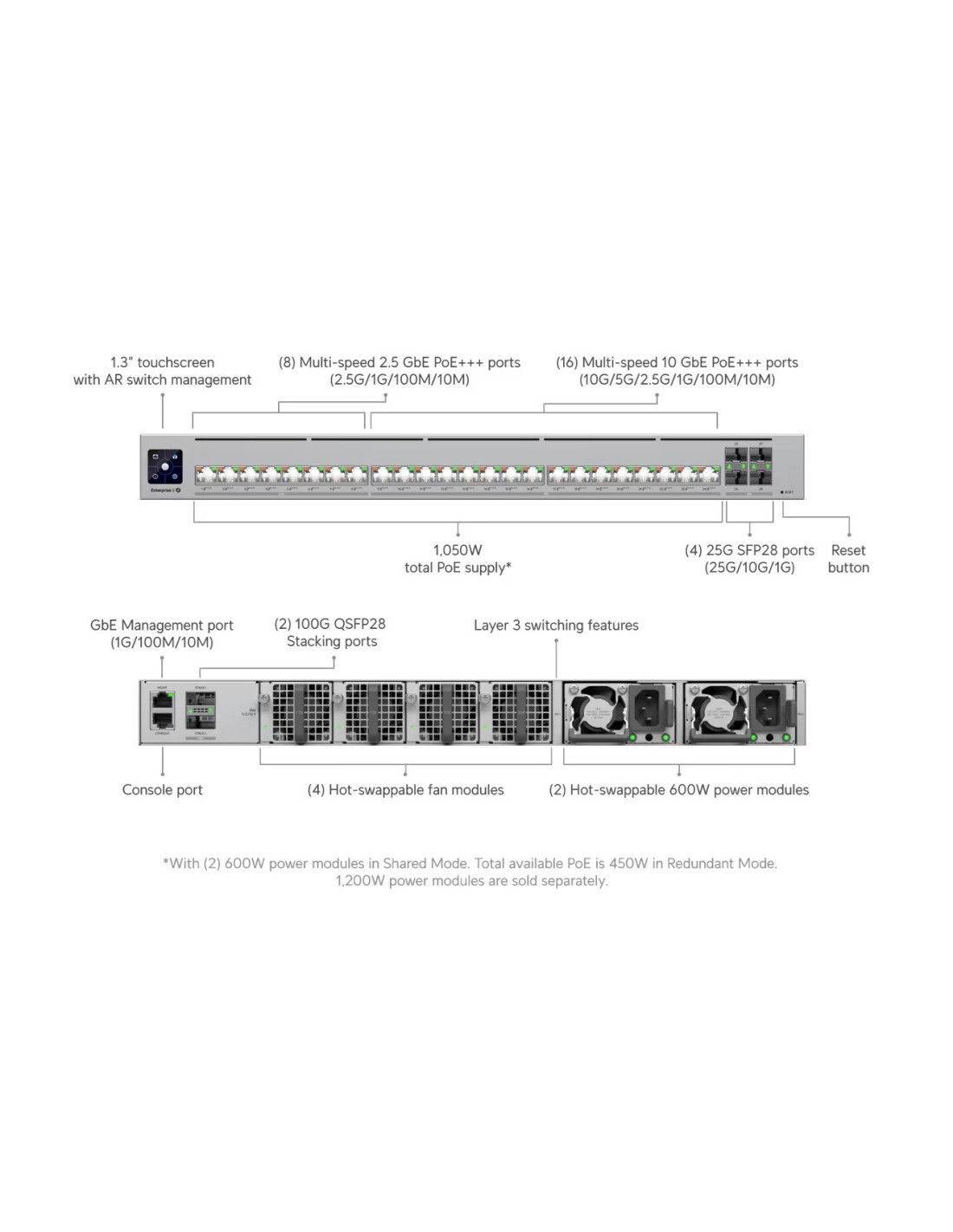

Rozloženie portov:

• 1 GbE RJ-45 - 1x 1 (1G/100M/10M)- iba port pre správu OOB (management)
• 2,5 GbE RJ-45 - 8x (všetko PoE+++) (2,5G/1G/100M/10M) - 10/100M - poloduplex nie je podporovaný
• 10 GbE RJ-45 - 16x (všetko PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex nie je podporovaný
• 25G SFP28 - 4x (25G/10G/1G) - uplink porty pre vysokorýchlostné pripojenie
• 100G QSFP28 - 2x (100G) - iba stohovací port, nepodporuje uplink
• 1x konzolový port RJ-45

Výkon:

Spínacia kapacita switcha: 460 Gb/s

Rýchlosť smerovania: 342 Mpps

Veľkosť vyrovnávacej pamäte paketov: 8 MB

Celková priepustnosť bez blokovania: 230 Gb/s

Podporované VLAN: 1000

Veľkosť tabuľky MAC adries: 32 000

Statické trasy IPv4: 512

Zoznam riadenia prístupu (ACL):

• IPv4: 256 pravidiel
• MAC: 256 pravidiel

Funkcia vrstvy L3:

• DHCP server pre lokálne spravované siete
• Inter-VLAN Routing (lokálne siete)
• statické smerovanie (lokálne siete)

Funkcia vrstvy L2:

• agregácia portov LACP
• Stacking
• STP & RSTP
• Cross-Stack LAG
• QoS (DSCP)
• Pre AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
• pokročilá konfigurácia IGMP (Querier, Fast Leave, Router Port)
• IGMP Snooping
• 802.1X Control
• ACL založené na MAC a izolácie zariadenia
• DHCP Snooping & Guarding
• limit rýchlosti výstupu
• riadenie toku
• Storm Control
• obmedzovanie rýchlosti Multicast & Broadcast
• blokovanie adries MAC
• obmedzenie portu na základe MAC
• ACL založený na protokole IP a izolácie siete
• zrkadlenie a izolácia portov
• Jumbo rámca
• LLDP-MED
• Voice VLAN
• prevencia slučiek

Hardvér:

Max. PoE výstup: až PoE+++ (802.3 bt až 90 W, typ 4, trieda 8)

Celkový napájací výkon PoE-budget:

• 100–240 V AC zdieľaný režim: 1050 W s dvoma 600 W modulmi
• 100–240 V AC redundantný režim: 450 W s dvoma 600 W modulmi

PoE porty:

• 24x PoE+++

Celkový PoE výkon-budget: až 1050 W (s dvoma 600 W napájacími modulmi, zdieľaný režim)

Max. výkon PoE na port podľa PSE:

• PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port)

Management-riadenie:

• Ethernet
• port pre správu OOB
• Serial Console
• AR

Softvér: aplikácia UniFi Network verzia 9.0.114 (pre konfiguráciu a správu UniFi zariadení)

Metóda napájania: 2x univerzálny vstup, 100–240 V AC, 50/60 Hz

Metóda vstupného napájania: 2x AC vstup, napájacie moduly (zdroje) vymeniteľné počas prevádzky

Maximálna spotreba energie: 150 W (bez PoE výstupov-záťaže), 2 400 W (vrátane PoE výstupov-plné vyťaženie)

Redundancia a chladenie:

- napájacie zdroje: 2× hot-swap 600W AC/DC napájacie moduly, redundantné

- počet ventilátorov: 4 (40x40 mm) - moduly ventilátorov vymeniteľné počas prevádzky (moduly pracujú s redundanciou 3+1)

LED diódy: Ethernet, SFP28, systém

Tlačidlá: factory reset

LCM displej: 1,3" dotykový displej (modul)

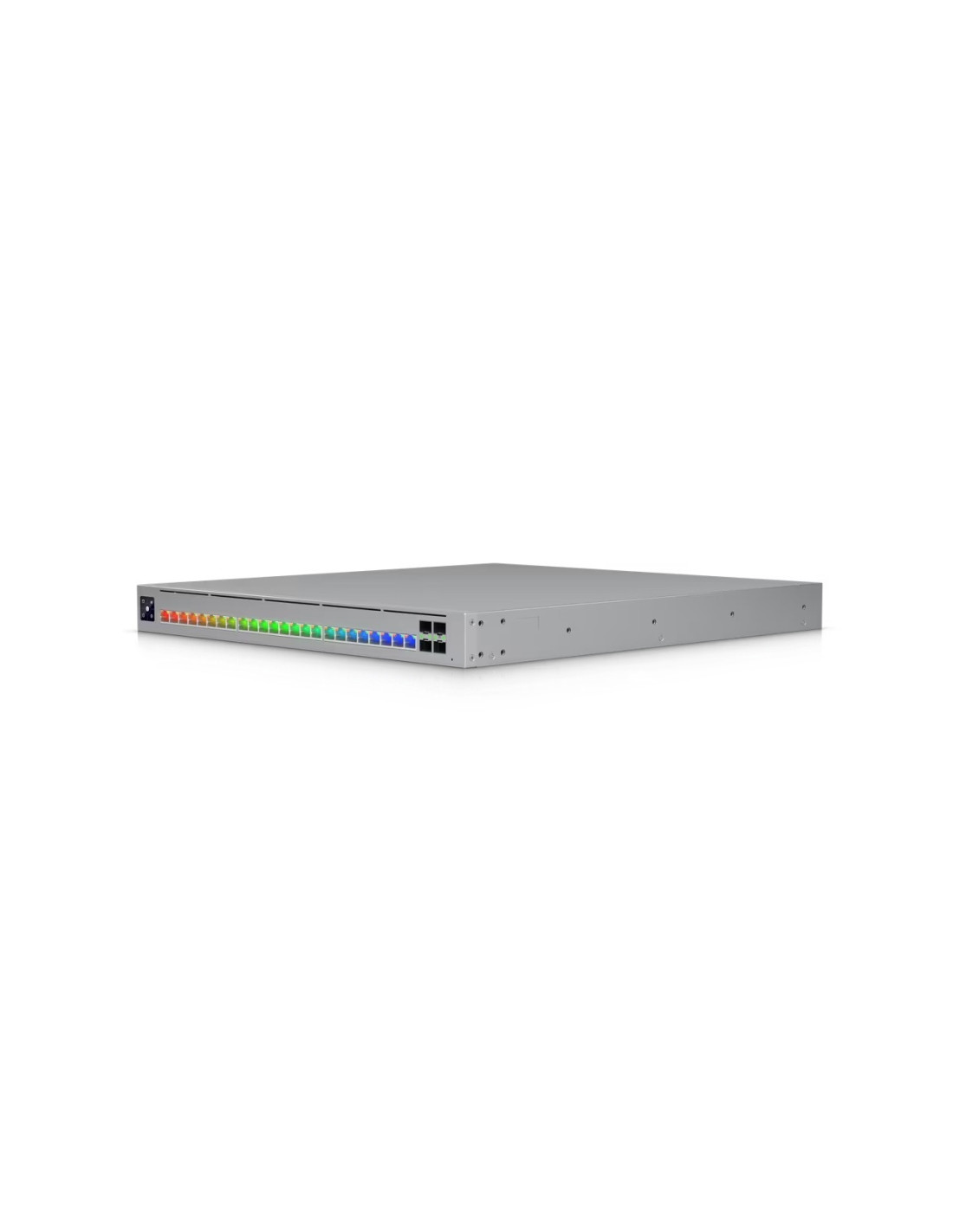

Technológia Etherlighting:

• inteligentné podsvietenie portov a systémových stavov
• Ethernet, SFP28 (pre optimálny jas použite prepojovacie káble Etherlighting ) - farebná indikácia stavu

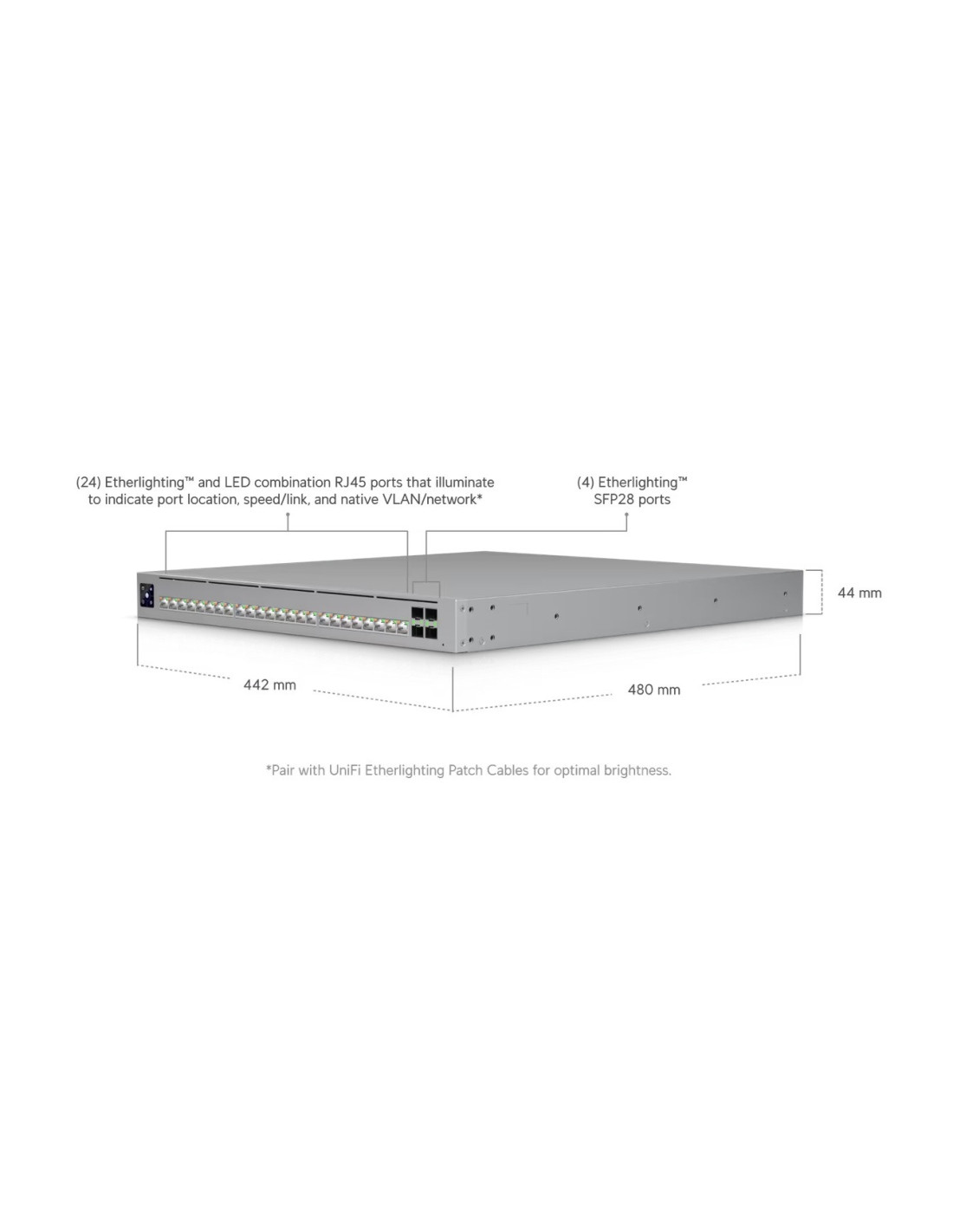

Rozmery (mm): 442,4 × 496 × 44

Hmotnosť (g): 9200 (9300 s rack úchytmi)

Farba: strieborná

Materiál puzdra: SGCC oceľ

Materiál uchytenia: SGCC oceľ

ESD/EMP ochrana: vzduch: ± 12 kV, kontakt: ± 12 kV

Odvod tepla: 512 BTU/hod (bez PoE výstupu)

Okolitá prevádzková teplota (°C): -5 až 40

Okolitá prevádzková vlhkosť: 10 až 90 % bez kondenzácie

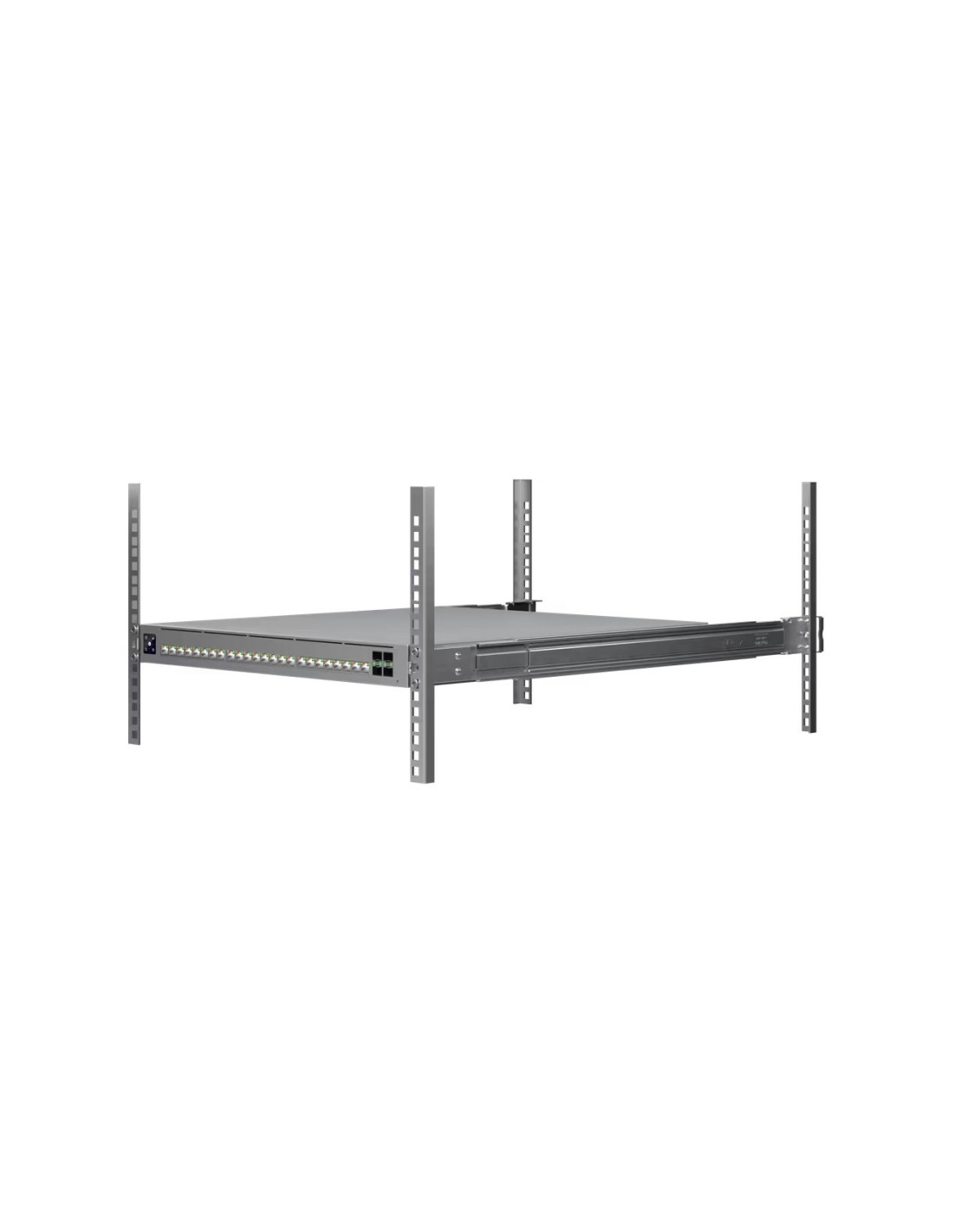

Form Factor: montáž do racku (1U plná hĺbka) - pre optimálnu oporu vyžaduje 4-stĺpikový stojan (rack), stredový držiak alebo konzolovú policu u 2-stĺpikových stojanov (rackov)

Podporovaná hĺbka racku: štvorstĺpikové stojany (regály) 482,6 mm (19"), hĺbka stĺpikov v rozmedzí od 650 do 1 000 mm (25,6–39,4")

Použitie: vnútorné

NDAA Compliant: áno

Obsah balenia:

• UniFi Enterprise Campus 24S PoE switch
• 2x napájací kábel
• 2x vymeniteľné napájacie moduly (hot-swap)-inštalované v tele zariadenia
• 4x vymeniteľné ventilátory (hot-swap)-inštalované v tele zariadenia
• inštalačná sada pre montáž do 1U racku (skrutky, úchyty pre montáž do racku atď.)-vhodné aj pre 2stĺpikové racky s držiakom
• užívateľská príručka

Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/switching/ecs-24s-poe

Sprievodca inštaláciou: zhodná inštalácia ako u ECS-24-PoE (rozmery, montáž do racku, napájanie a chladenie) - model ECS-24S-PoE podporuje HW stohovanie, čo vyžaduje dodatočnú kabeláž a odlišné rozloženie portov (stohovacie káble, vysokorýchlostné DAC káble
