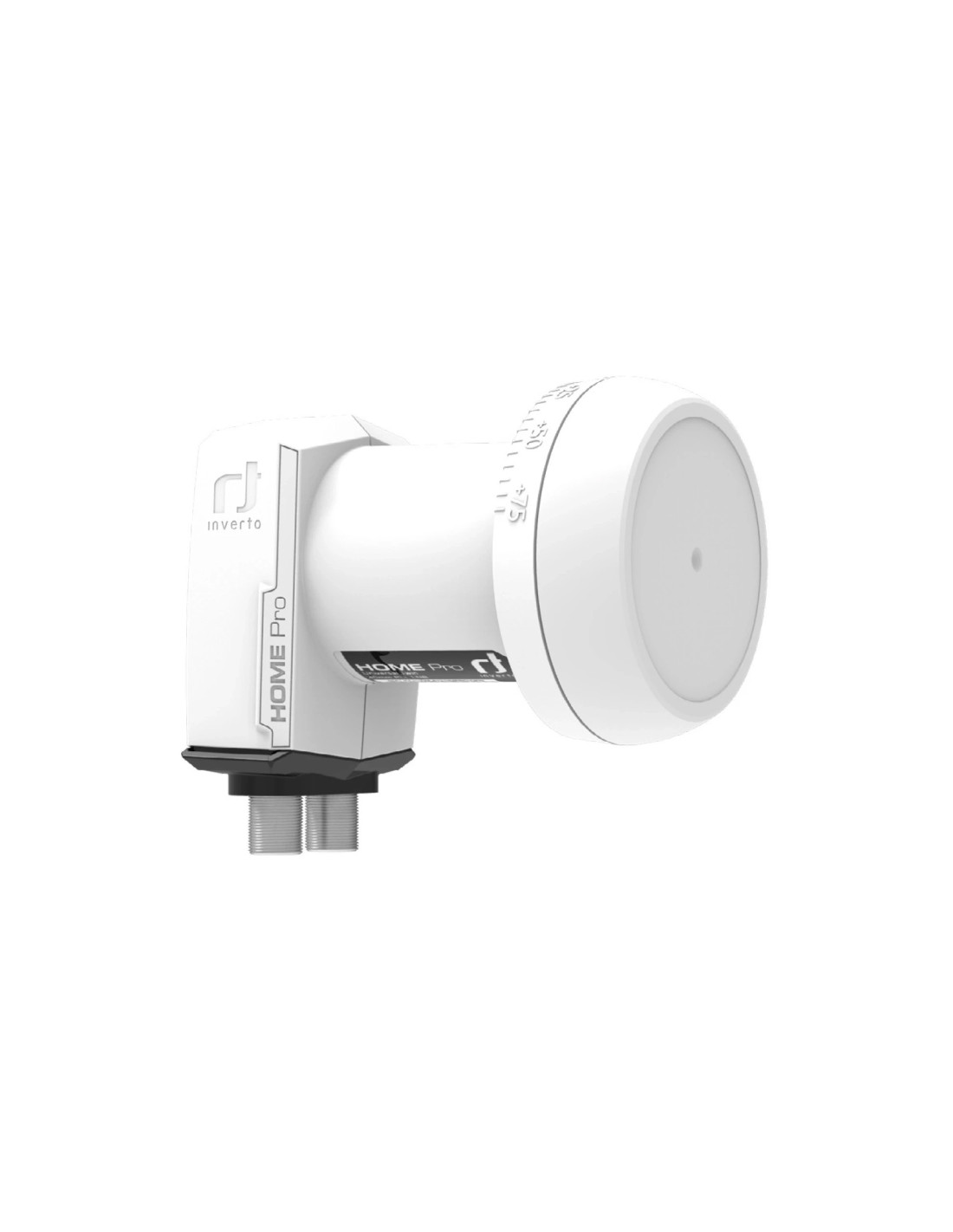

LNB Inverto HOME PRO Twin UNI

Tento LNB konvertor, špeciálne navrhnutý tak, aby vyhovel dopytu globálneho trhu DTH po konkurenčnom a chránenom riešení 4G/LTE, poskytuje optimalizované možnosti príjmu s využitím najnovšej technológie čipsetov a dizajnu vlnovodu pre príjem satelitného signálu. Umožňuje príjem satelitnej televízie z jedného satelitu a jej distribuciu do dvoch jednotunerových set-top boxov (alebo 1 dvojtunerového PVR). LNB podporuje HD a UHD prenosy, poskytuje vynikajúci RF výkon, veľmi nízku spotrebu energie a je dôležité, aby bol navrhnutý tak, aby znižoval rušenie spôsobené prenosmi 4G/LTE/5G. Tento LNB konvertor, vyrobený podľa najvyšších štandardov kvality v odvetví a navrhnutý tak, aby spĺňal prísne špecifikácie, je ideálnym riešením pre operátorov DTH a príjem satelitného vysielania na celom svete.

Hlavné vlastnosti:

Nízky fázový šum, kompatibilný s DVB-S2 (HD a UHD)

Nízky šumový faktor

Nízka spotreba energie

Vysoká krížová polarizačná izolácia

Stabilita pri vysokých frekvenciách

Technické špecifikácie

Vstupný frekvenčný rozsah: 10,7 GHz ~ 12,75 GHz

Výstupný frekvenčný rozsah: 950 MHz ~ 2150 MHz

Frekvencia nízkopásmového LO: 9,75 GHz

Frekvencia vysokopásmového LO: 10,6 GHz

Šumové číslo: Typ. 0,4 dB (max. 1 dB)

Presnosť frekvencie LO pri 25 °C: Max. ±500 kHz

Teplotný drift LO: ±1,0 MHz max.

Fázový šum LO pri 1 kHz: max. -60 dBc/Hz

Fázový šum LO pri 10 kHz: max. -80 dBc/Hz

Fázový šum LO pri 100 kHz: max. -90 dBc/Hz

Zisk konverzie: Min. 55~ 65 dB

Zvlnenie zisku (nad šírkou pásma 26 MHz): ±0,75 dB

Potlačenie obrazu: Min. 40 dB

Intermodulácia 3. rady - ICP3: min. 10 dBm

Kompresný bod 1 dB (@ na výstupe): min. 0 dBm

Izolácia krížovej polarizácie: typicky 22 dB.

Riadenie signálu Ca (V): 11,0 V ~ 14,0 V

Riadenie signálu Cb (H): 16,0 V ~ 20,0 V

Riadenie signálu Cc (prepínanie pásiem): 22 kHz ±4 kHz, 0,15 V ~ 0,35 V pp

Výstupné PSV: 2,5 : 1

Úroveň rušivého rušenia v pásme: max. -60 dBm

Spotreba prúdu: 100 mA max. pre 1 port, 175 mA max. pre 2

Prevádzková teplota: -30 °C ~ +60 °C

Výstupná impedancia: 75 ?

Typ výstupného konektora: Typ F (samica)

Pomer F/D antény: 0,6

Hmotnosť: 110 g

Logistické informácie

Rozmery balenia (Š x H x V): 15,5 cm x 9,1 cm x 7,6 cm

Hmotnosť balenia: 0,278 kg
