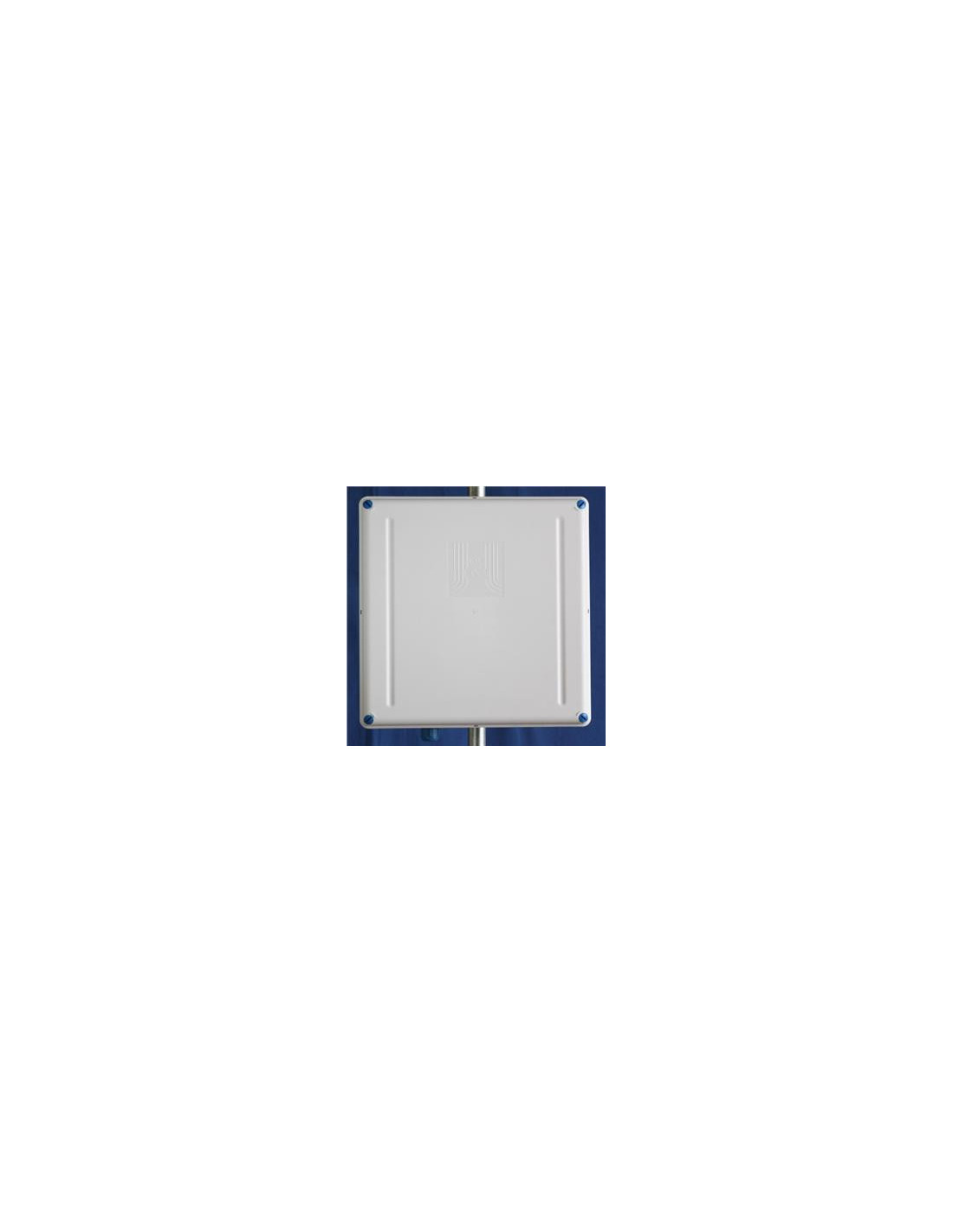

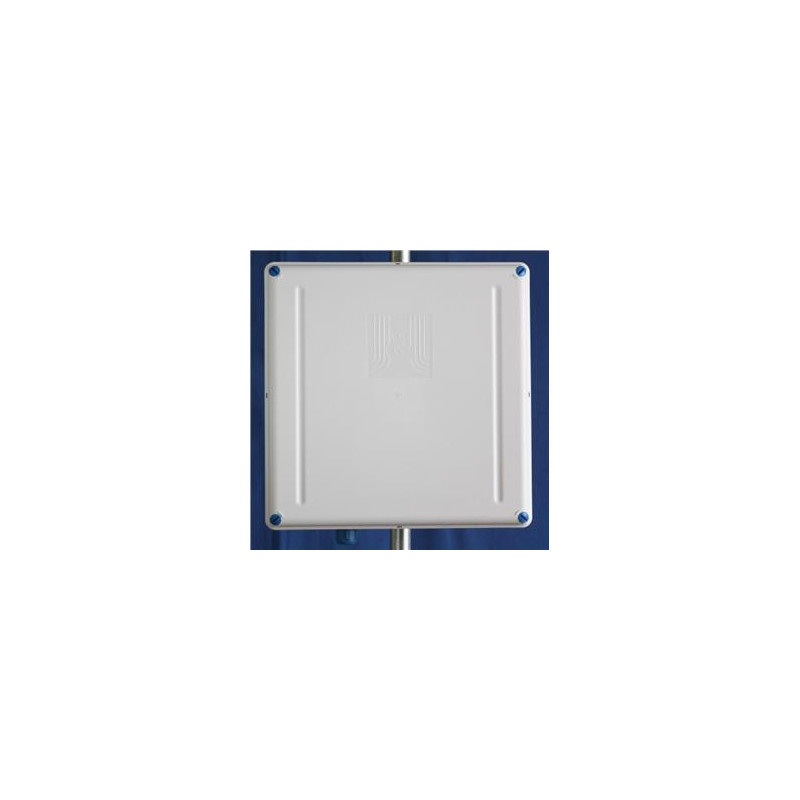

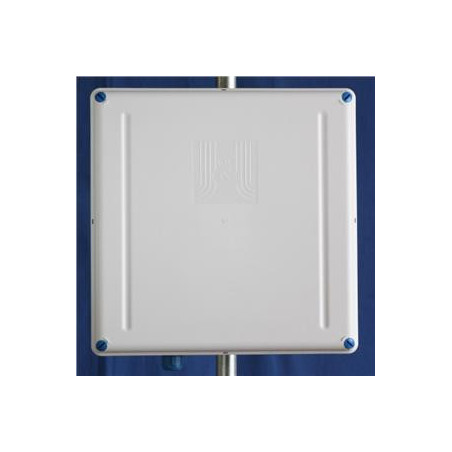

GentleBOX JC-323 UF-L 5GHz

Technická specifikace

Nové řešení z produkce renomovaného českého výrobce JIROUS - jedná se o výkonější variantu oblíbené jednotky JC-217UF.

GentleBox JC-323 je 22dB je úzce směrová anténa o zisku 22dB (vertikální / horizontální polarizace podle vložení víka) integrovaná v outdoor boxu pro venkovní montáž s libovolným aktivním prvkem.

Integrovaná 5GHz anténa s binomickým rozložením amplitudy pro optimální potlačení rušení, dodávka včetně kabelové průchodky, distančních šroubků pro uchycení boardu a polohovacího držáku na stožár/konzoli a integrovaného pigtailu s UFL konektorem.

Zisk: 22dB +/- 0,5dB

Frekvenční pásmo: 4,9 - 6,1GHz

Vyzařovací úhel V/H: 10-11°

Nominální impedance: 50 ohm

Hodnoty VSWR: 1,5 max

Předozadní poměr: > 35 dB

Potlačení bočních laloků: > 25 dB

Polarizace: lineární, vertikální / horizontální (dle montáže víka na box)

Kryt antény: UV stabilizovaný plast ABS, Polyamid

Vnější rozměry: 326 x 326 x 113 mm

Vnitřní rozměry: 309 x 309 x 88 mm

Připojení aktivního prvku: integrovaný pigtail s UFL konektorem pro připojení miniPCI

Instalace: dodávka včetně polohovacího držáku (elevace +/- 20°) na stožár/konzoli o průměru 27-74mm

Výstupy: 8 předlisovaných otvorů pro průchodky (4x PG11, 4x M20)

Součástí dodávky:

Neztratné bajonetové "šrouby" pro snadné uzavření GentleBOXu. - 4 ks

Speciální držák na stožár o 27 - 74 mm. - 1 ks

Kabelová průchodka M20 pro kabely o 4 - 10 mm, extra modrá kvalita. - 1 ks

Šrouby pro uchycení elektroniky + plastové distanční sloupky. - 8 + 8 ks
