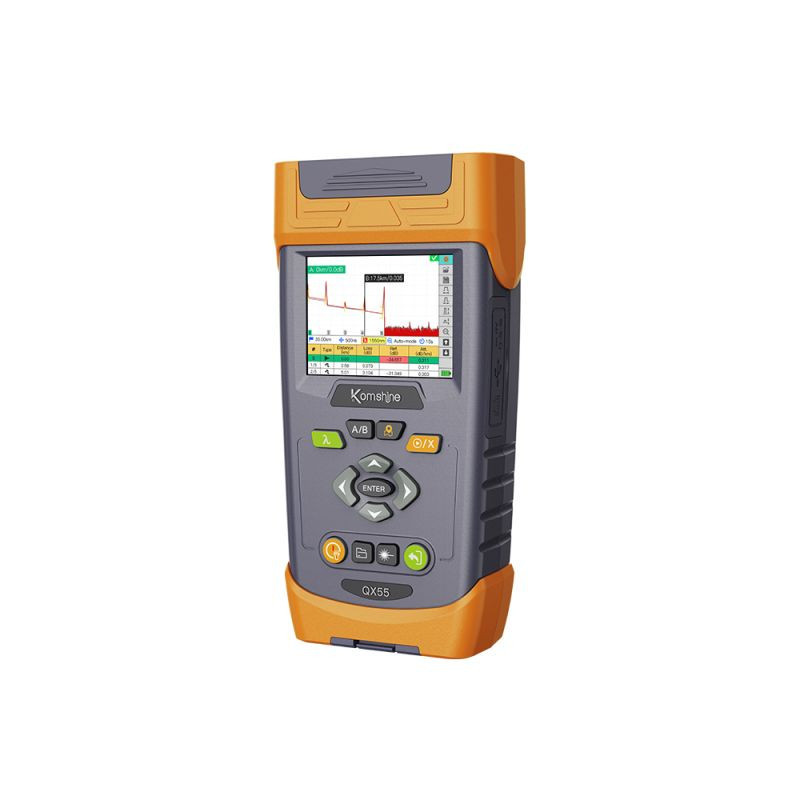

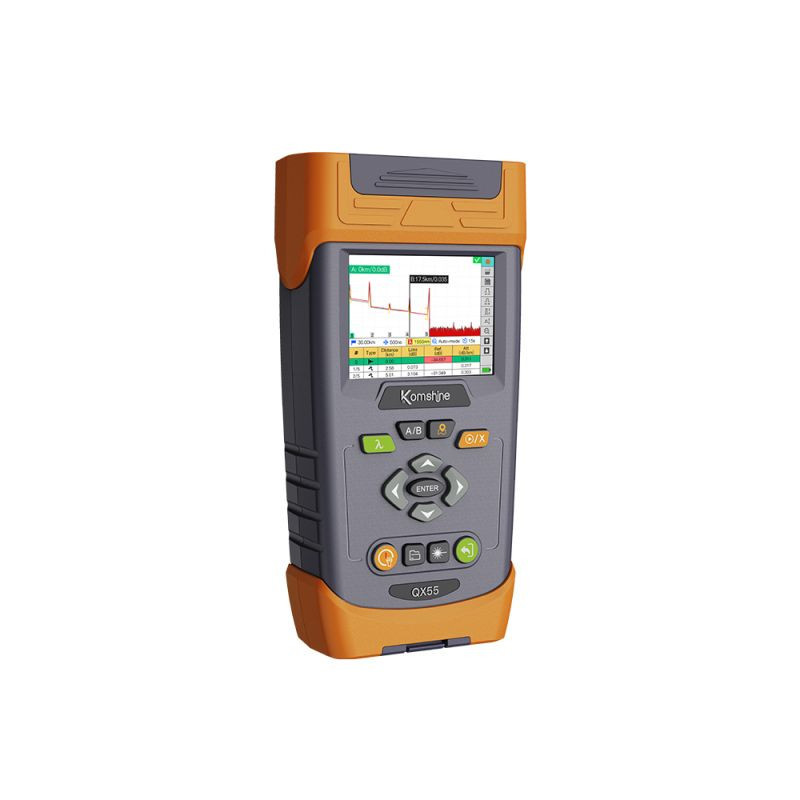

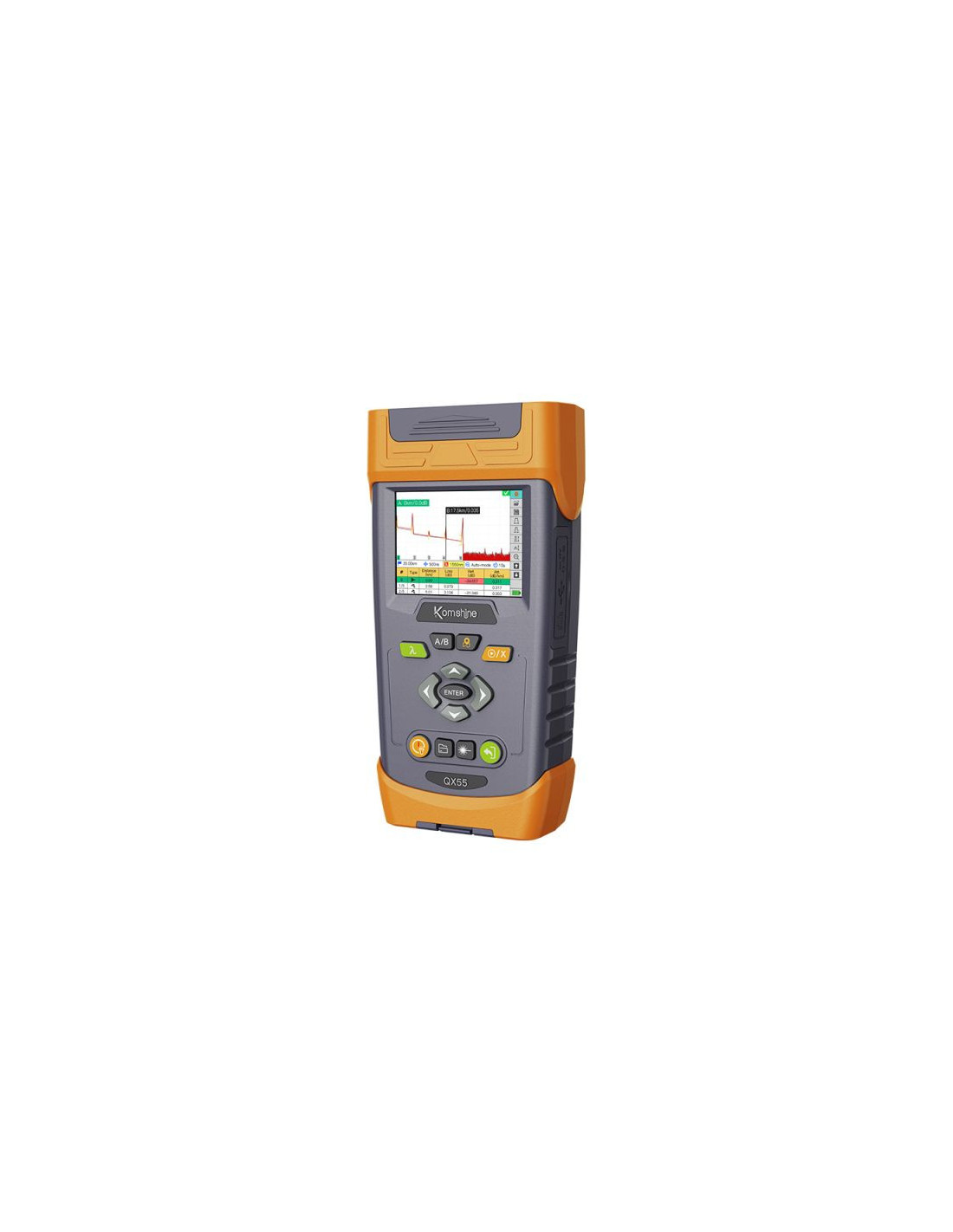

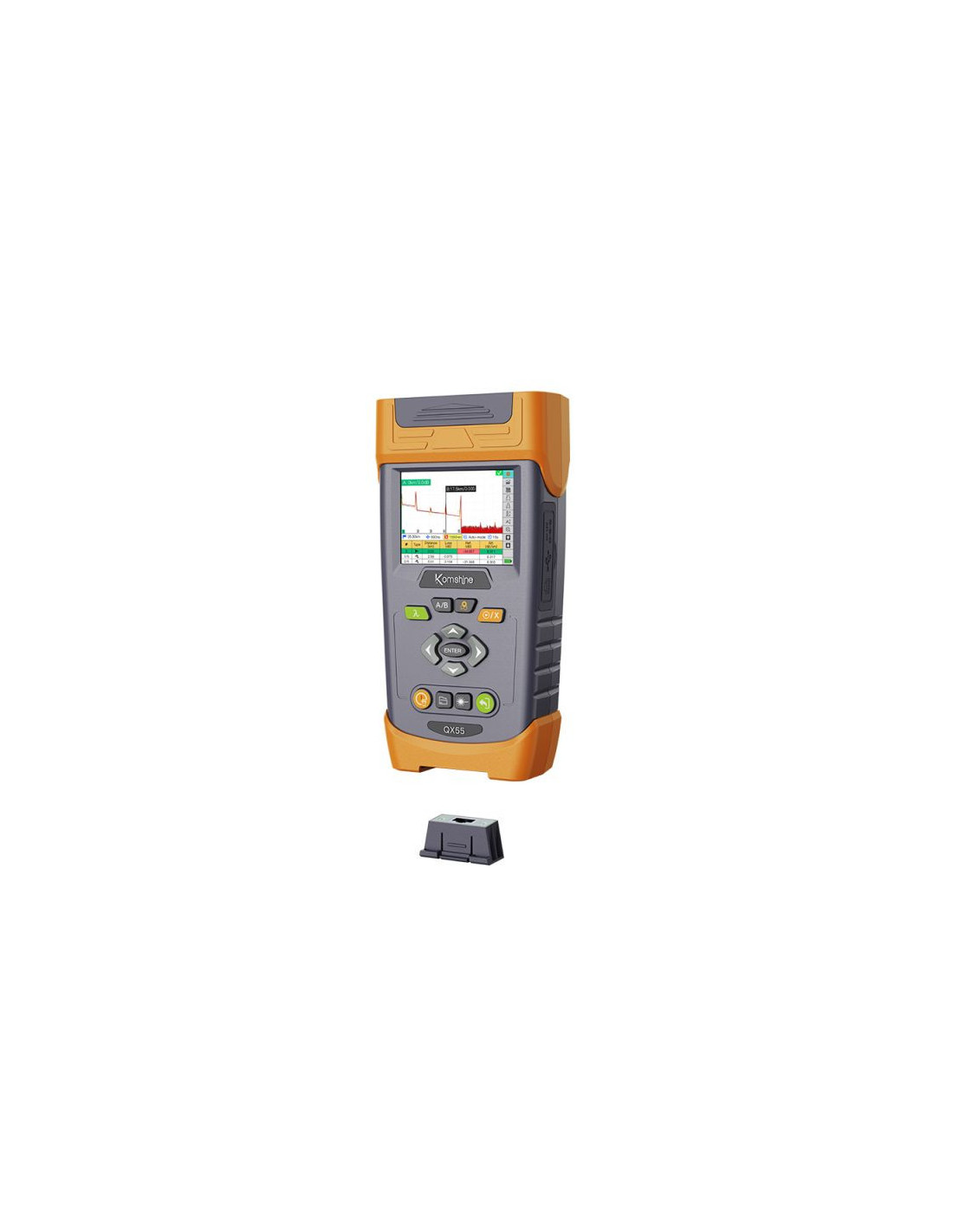

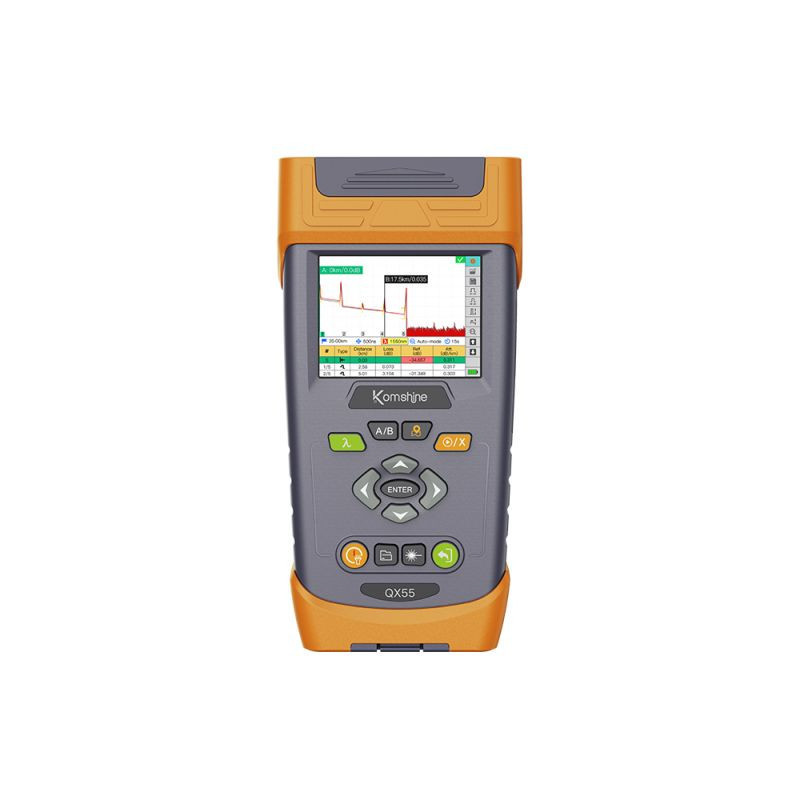

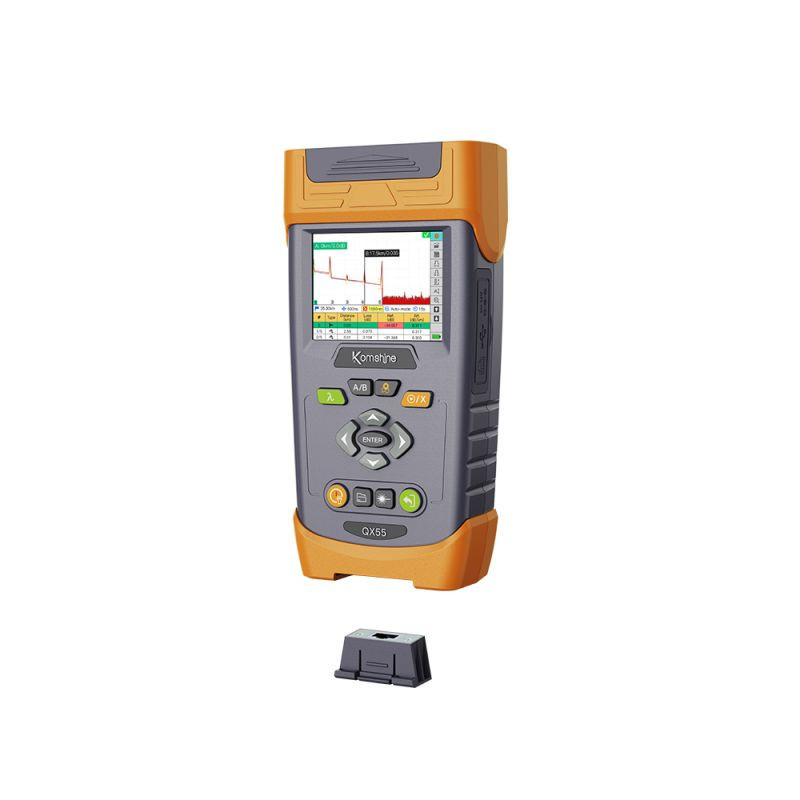

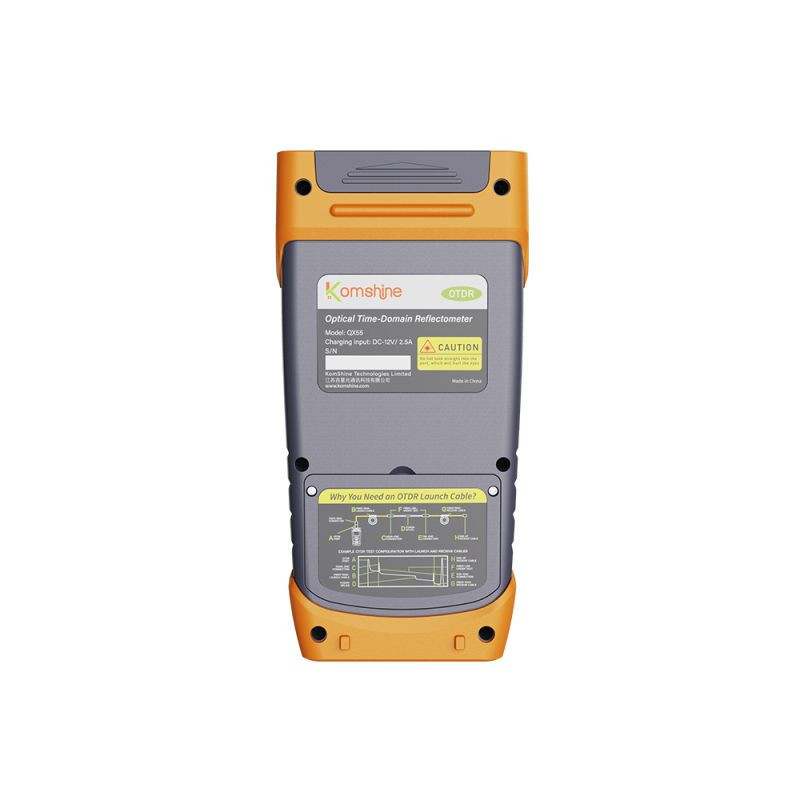

KOMSHINE - QX55-S - Single-mode mini OTDR QX55

KOMSHINE • QX55-S • Single-mode mini OTDR QX55

OTDR KOMSHINE QX55-S je určen pro testování SM optických tras na vlnových délkách 1310/1550 nm.

Tento multifunkční nástroj obsahuje v jednom přístroji 5 nástrojů pro testování.

• OTDR
• Power Meter
• Stabilizovaný zdroj světla
• Visual Fault locator
• Ethernet tester

Vlastnosti:

• Testování páteřních sítí
• Testování přístupových sítí
• Testování FTTx/PON přes splittery
• Kompaktní, robustní, lehké
• Nový design uživatelského rozhraní
• Dynamický rozsah 32dB
• 1m Event dead zone

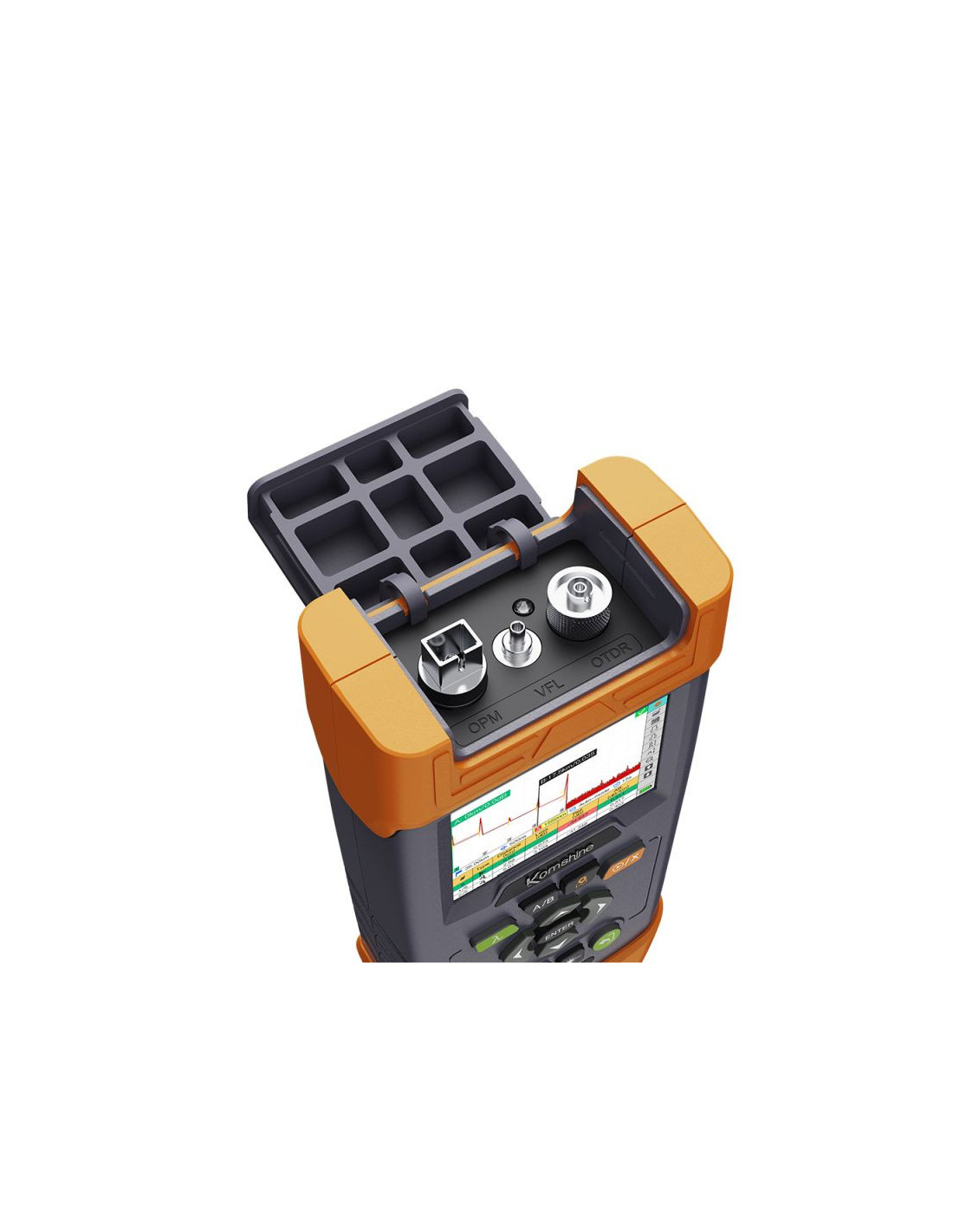

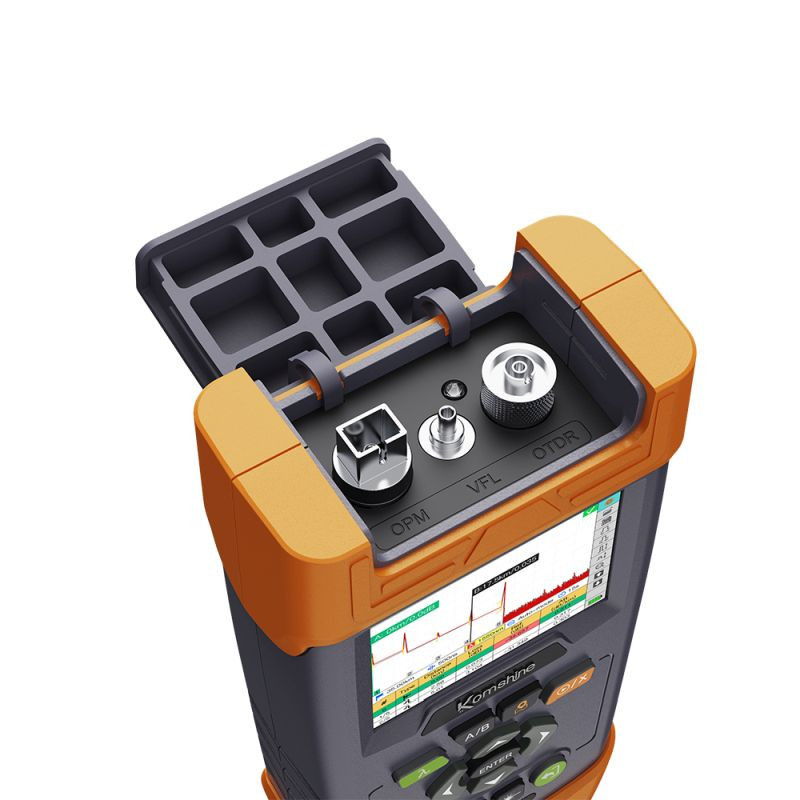

• Integrovaný OPM, SLS, VFL,RJ45
• Funkce posouzení vyhověl/nevyhověl
• Simultánní testování 2 vlnových délek

Čtyři režimy testování

Test v reálném čase

Monitoruje informace o trase, ale neanalyzuje informace i událostech.

Průměrový test

Měření s pevným časem, výsledky a informace o událostech budou analyzovány po měření.

Inteligentní automatika

Vhodné pro začátečníky

Manuální expertní mód

Zvolte manuální režim pro pokročilé testování

Vlnová délka (nm) SM 1310/1550

Dynamický rozsah (dB) 32/30

Počet optických rozhraní 1

Applicable fiber SM (ITU-T G.652)

Rozsah vzdáleností (km) 0.5,1,2,5,10,20,35,50,75,100,150,200

Délka pulsu (ns) 5,10,20,50,100,200,500,1000,2000,10000,20000

Event dead zone*1 (m) 1

Útlumová zóna*2 (m) 3,5

Počet vzorkovacích bodů Max. 80 000

Rozlišení vzorku Min.0.04m

Přesnost měření vzdálenosti ±(0.75 m + Measurement distance × 2 × 10-5 + Sampling resolution)

Přesnost měření útlumu ±0.03 dB/dB

Přesnost měření zpětného odrazu: ±2 dB
