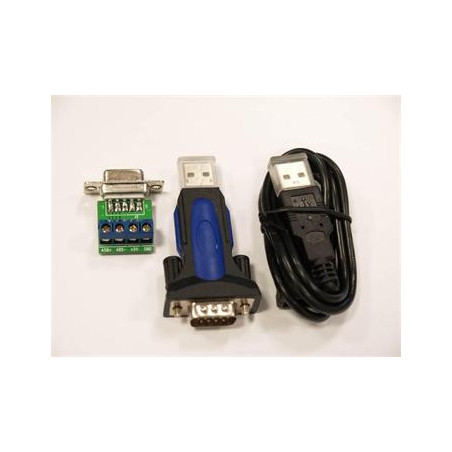

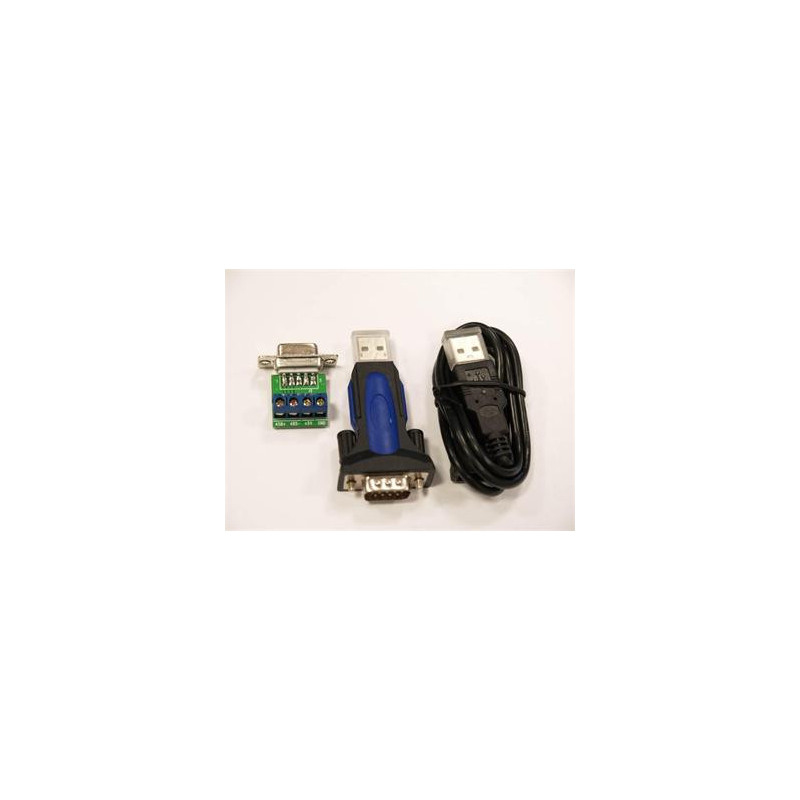

PremiumCord USB 2.0 na RS485 adaptér

PremiumCord USB2.0 na RS485 adaptér

• USB 2.0 kompatibilní
• přenos dat 300bps až do 3Mbps
• výstup na konektoru DB9 male nebo přes redukci na svorkovnici pro zapojení samostatných vodičů
• balení obsahuje kratkou redukci z konektoru DB9 na svorkovnici (viz další foto produktu) pro zapojení čtyř vodičů: Data+, Data-, 5V, GND
• nevyžaduje externí napájení, je napájen ze sběrnice USB
• Plug & Play
• nevyžaduje IRQ, I/O adresu
• Hot swap podpora

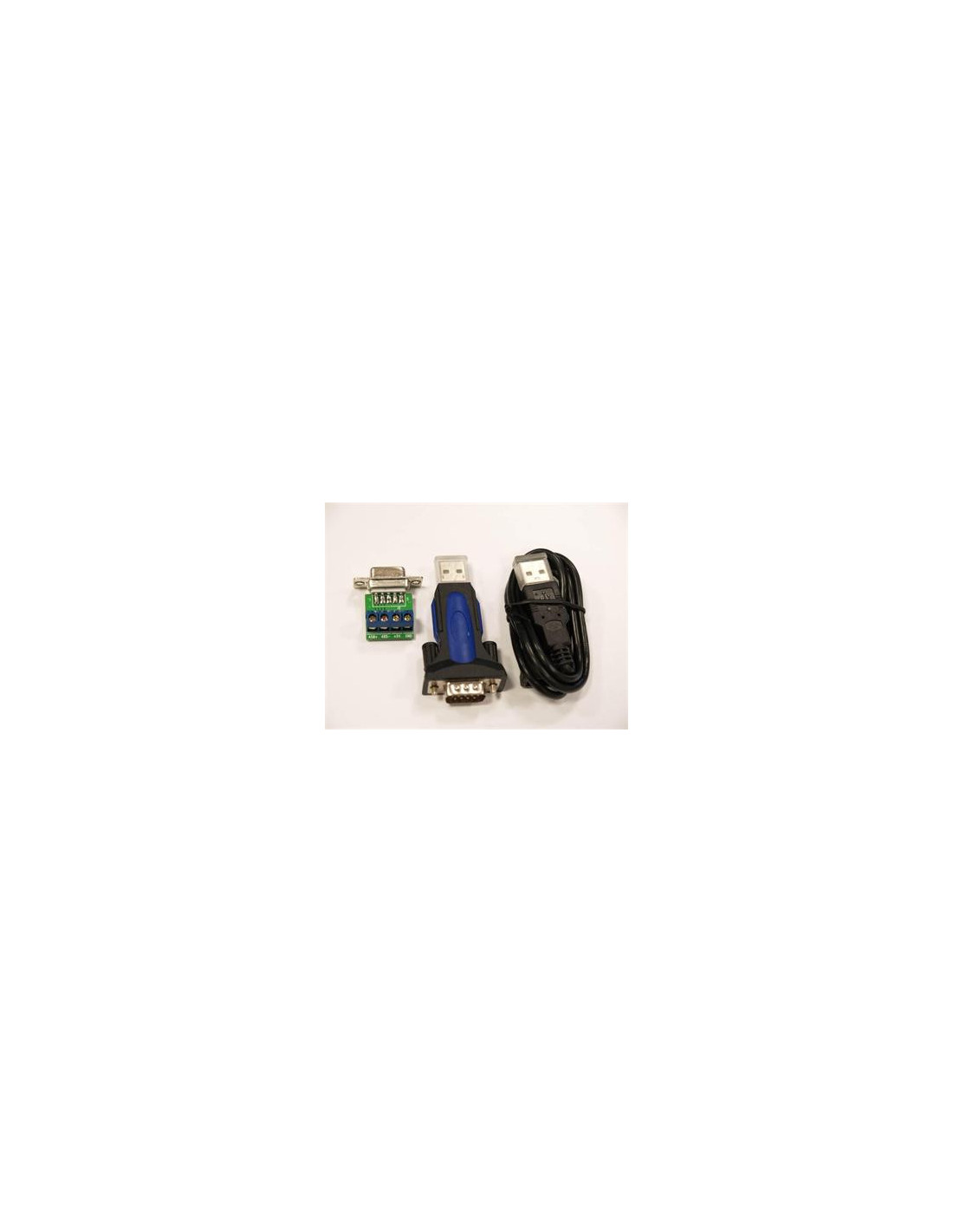

• balení obsahuje převodník, USB prodlužovačku 80cm, svorkovnici a CD s ovladači
• Chipset: FTDI / FT232RL
• Podpora systémů: WIN98/ME/2000/XP/Win7/Vista/10, Mac, Linux

Popis signálů RS485 na konektoru DB9M

DB9-Male Definition

Pin 1 Data+ (485+)

Pin 2 Data- (485-)

Pin 5 GND

Pin 6 5V

Převodník KU2-232D je adaptér pro dvouvodičové připojení zařízení s rozhranním RS-485.

Zařízení a počítač s adaptérem se propojí 2 vodiči a zemí. Vzájemně se propojí Data+ u adaptéru a zařízení a stejně Data- u adaptéru a zařízení. Pospojují se země adaptéru a všech zařízení jak je znázorněno v příkladu zapojení 3.

Může být zapojeno více zařízení za sebou.
