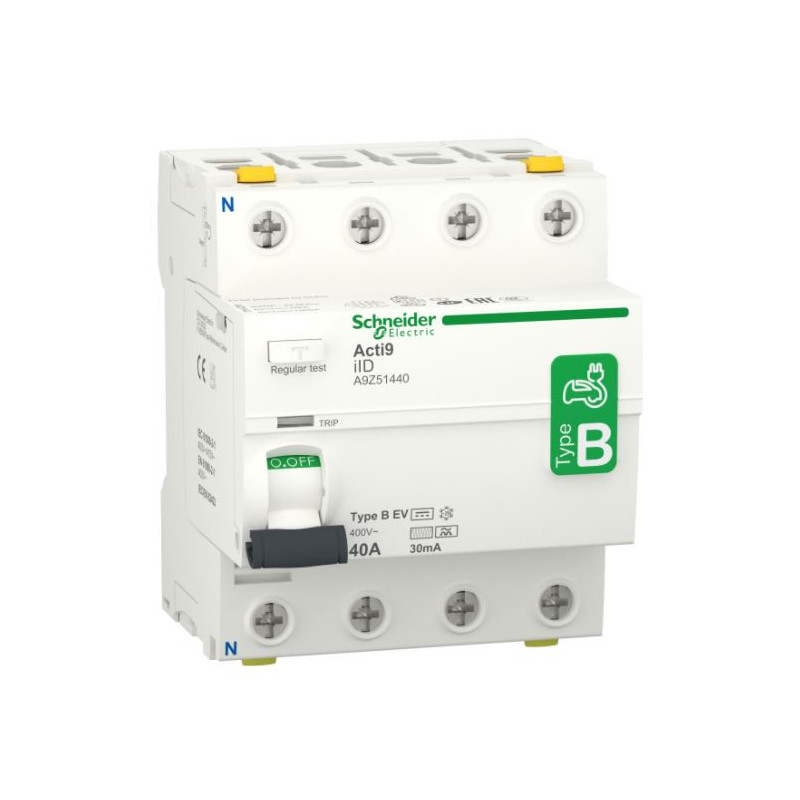

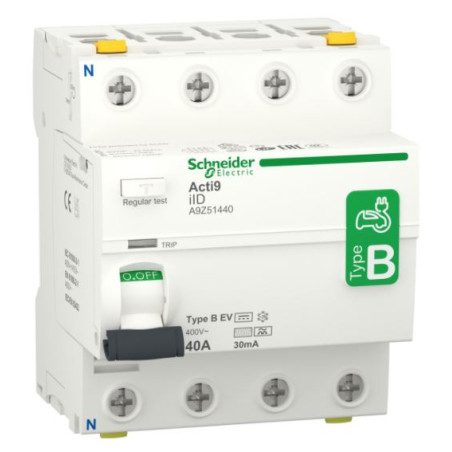

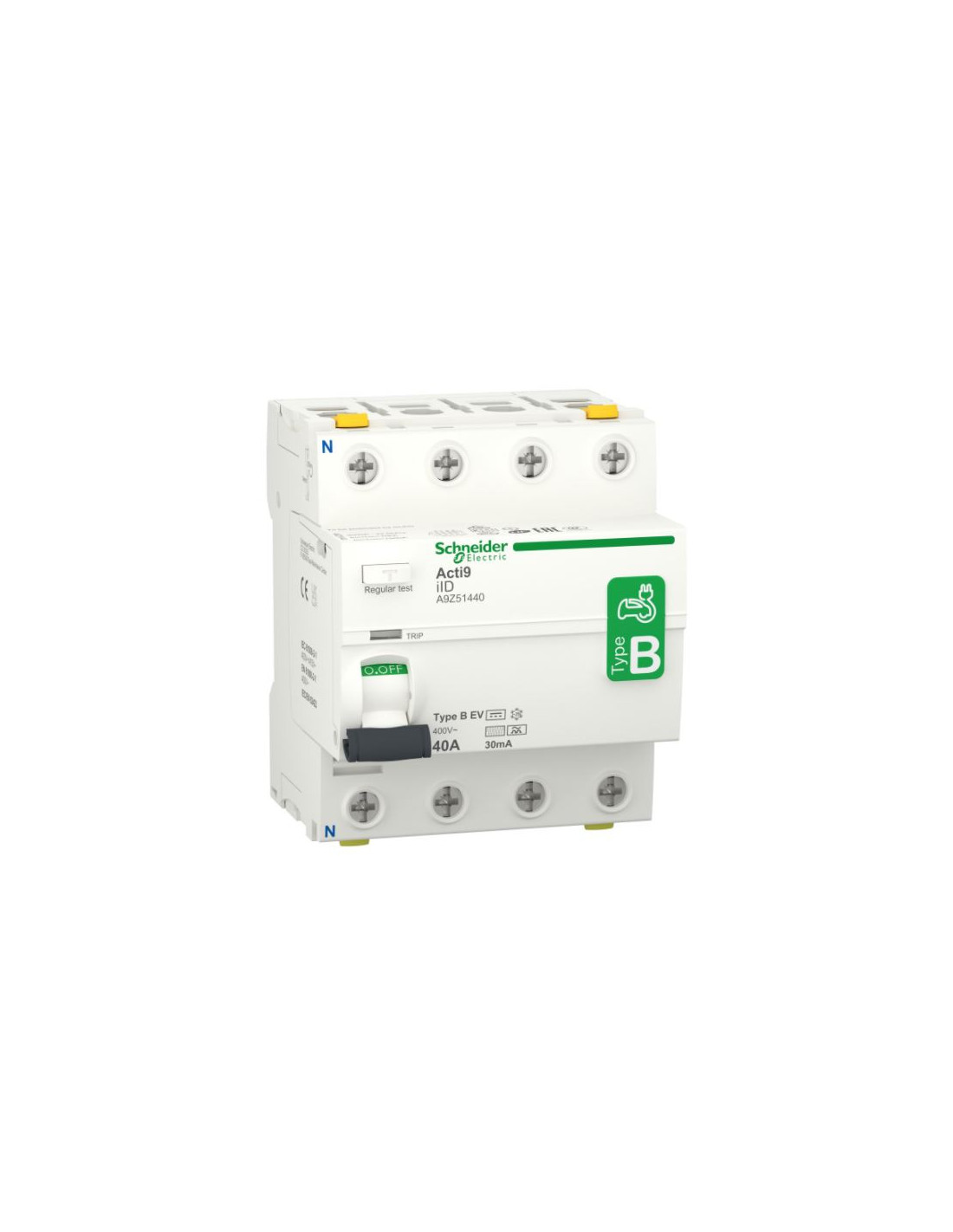

Prúdový chránič iID, 4P, 40A, 30mA, typ B EV

ZÁKLADNÍ POPIS:

Řada Acti9

Označení výrobku Acti9 iID

Typ produktu nebo součásti Proudový chránič (RCCB)

Označení přístroje IID

Použití zařízení Electrical Vehicle charger

Popis pólů 4P

Umístěni nulového vodiče Vlevo

[In] jmenovitý proud 40 A

Typ sítě AC

Citlivost chrániče 30 mA

Doba zpoždění spouště proud. Mžiková

chrániče

Třída proudového chrániče Type B-EV (Electric Vehicle)

Značky kvality VDE

NF

IMQ

KEMA

DOPLŇKY:

Umístění zařízení v systému Výstup

Skupina zdrojů

Frekvence sítě 50 Hz

[Ue] jmenovité pracovní napětí 400 V AC 50 Hz

Jmenovitá vypínací a zapínací Idm 1500 A

schopnost Im 1500 A

Jmenovitý podmíněný 10 kA

zkratový proud

[Ui] jmenovité izolační napětí 500 V

[Uimp] jmenovité impulzní 6 kV

výdržné napětí

Signalizace polohy kontaktu Ano

Typ ovládání Páčka

Místní signalizace Trip indicator

ON/OFF indication

Montážní režim Nacvaknutím

Upevnění Lišta DIN

Rozteč 9 mm 8

Výška 88 mm

Šířka 72 mm

Hloubka 79 mm

Barva Bílá

Mechanická životnost 20000 cykly

Elektrická životnost 15000 cykly

Popis voleb pro uzamknutí Zařízení na visací zámek

Připojení - svorky Double terminal front 1…35 mm2 rigid

Double terminal front 1…25 mm2 flexible

Double terminal front 1…25 mm2 flexible with ferrule

Double terminal back 1…25 mm2 rigid

Double terminal back 1…16 mm2 flexible

Double terminal back 1…16 mm2 flexible with ferrule

Délka odizolování vodiče 14 mm pro horní nebo dolní připojení

Kroutící moment 3,5 N.m horní nebo dolní

PROSTŘEDÍ:

Standardy IEC 61008-2-1

IEC/EN 62423

EN 61008-2-1

Certifikace výrobku CCC

KC

Stupeň krytí IP IP20 podle IEC 60529

IP40 (modulární rozvaděč) podle IEC 60529

Stupeň ochrany IK IK05

Stupeň znečištění 3

Kategorie přepětí IV

Elektromag.Kompatibilita 8/20 µs impulse withstand, 3 kA conforming to EN/IEC 61008-1

Pracovní nadmořská výška 0...2000 m

Teplota okolního vzduchu -25…60 °C

pro provoz

Teplota okolí pro uskladnění -40…85 °C

Stav udržitelné nabídky Green Premium produkt

Neobsahuje rtuť Ano

WEEE Na trzích Evropské unie musí být produkt likvidován podle pokynů pro zvláštní sběr odpadu a nikdy

se nesmí vyhazovat do odpadkových košů.
