Ubiquiti EP-S16, EdgePoint WISP switch, 16x GLAN, 2x SFP SFP+

Popis produktu

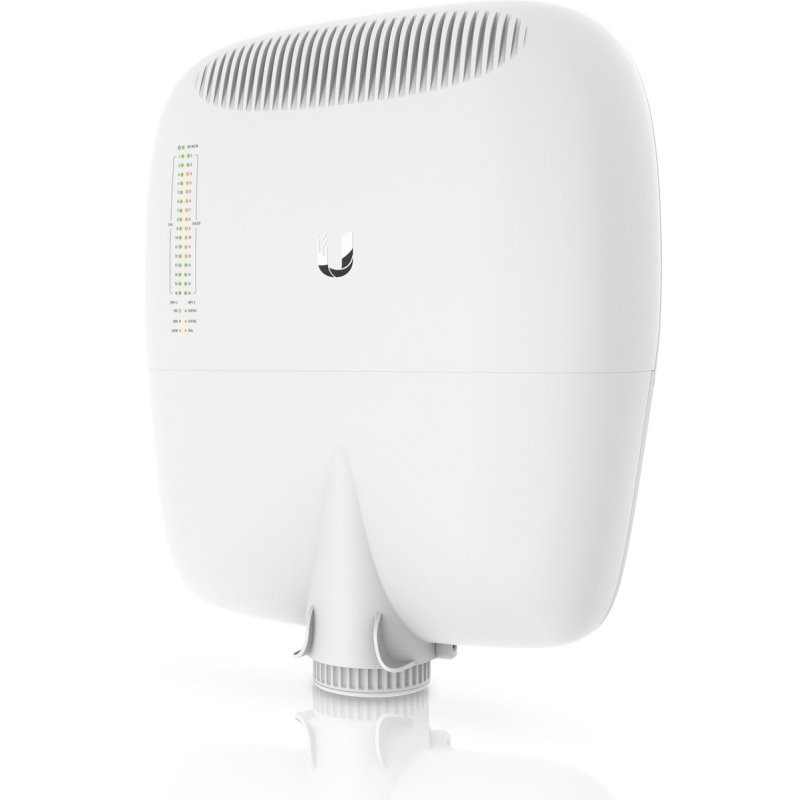

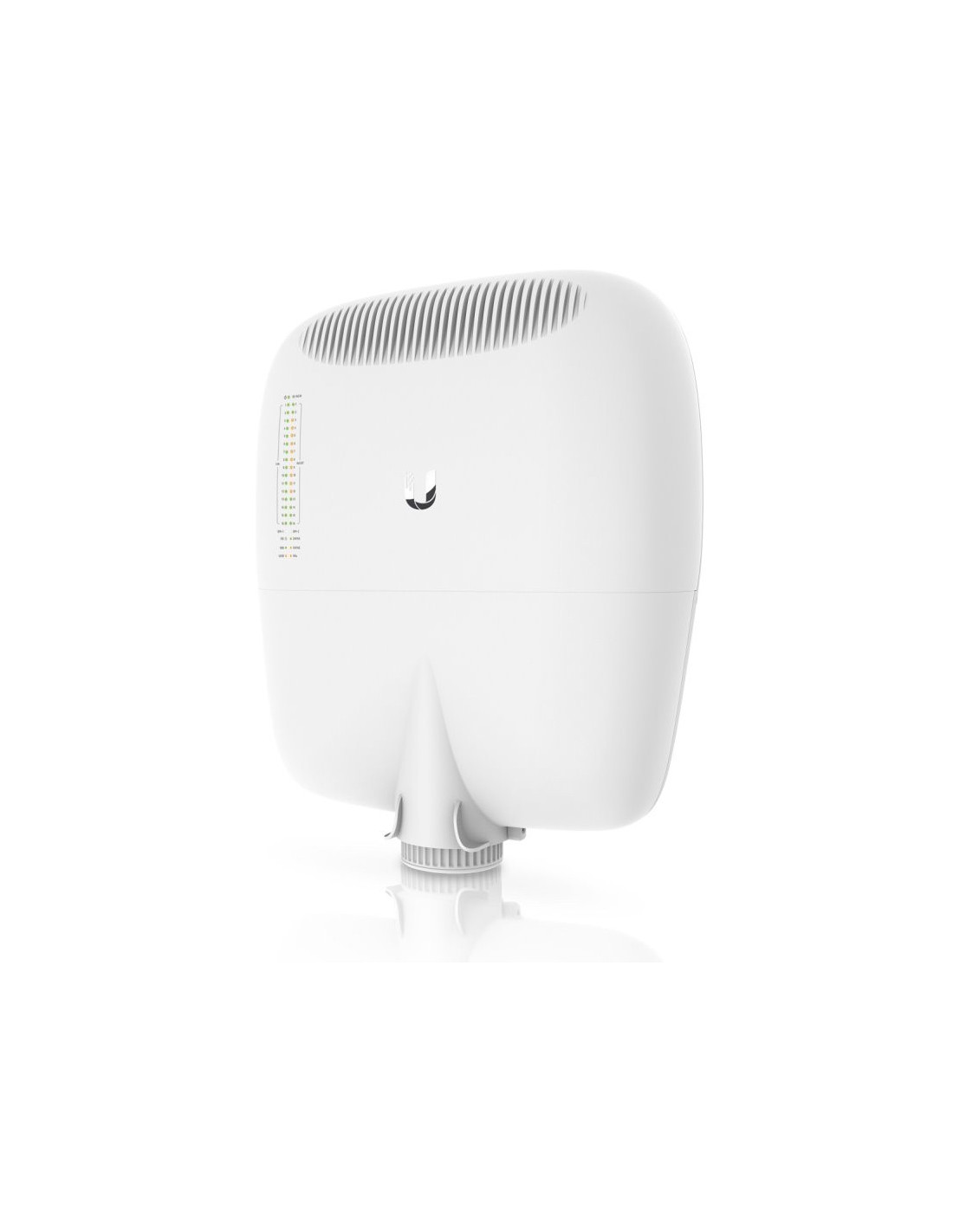

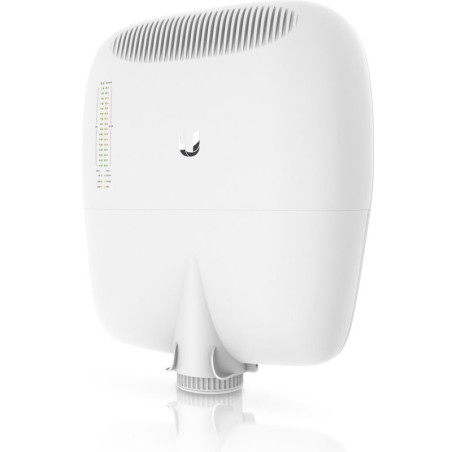

EdgePoint EP-S16 od Ubiquiti je Gigabitový L2/L3 switch ve venkovním provedení s podporou výstupního POE na všech 16ti portech a vstupního POE na prvních dvou portech.

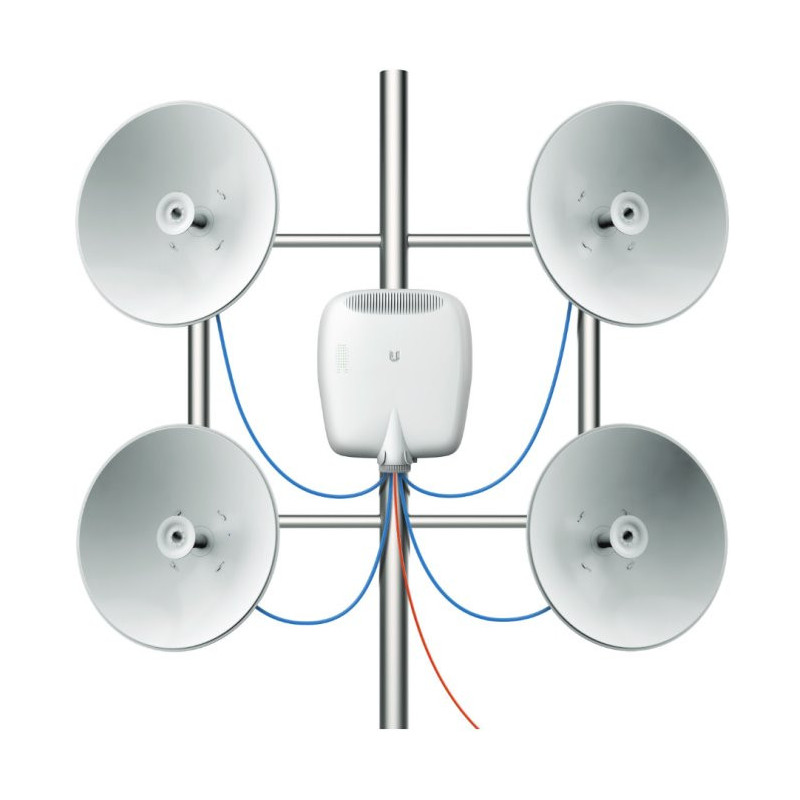

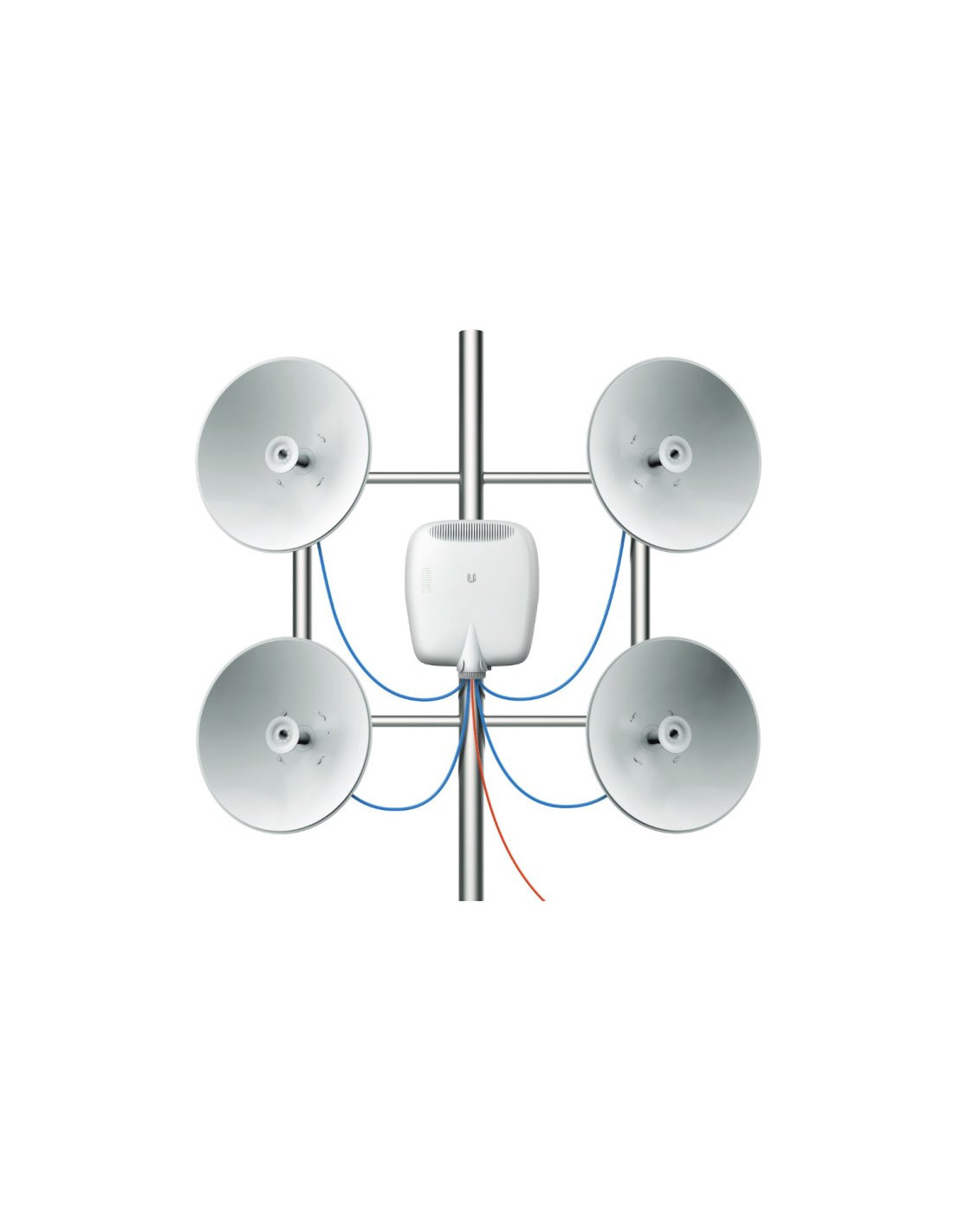

Díky tomuto produktu už nebudete muset tahat kabely ze střechy do nižších pater pro každý aktivní prvek zvlášť, případně vymýšlet složité řešení obsahující venkovní rozvaděč, instalaci switche, napájení a POE. Nyní máte vše v jednom.

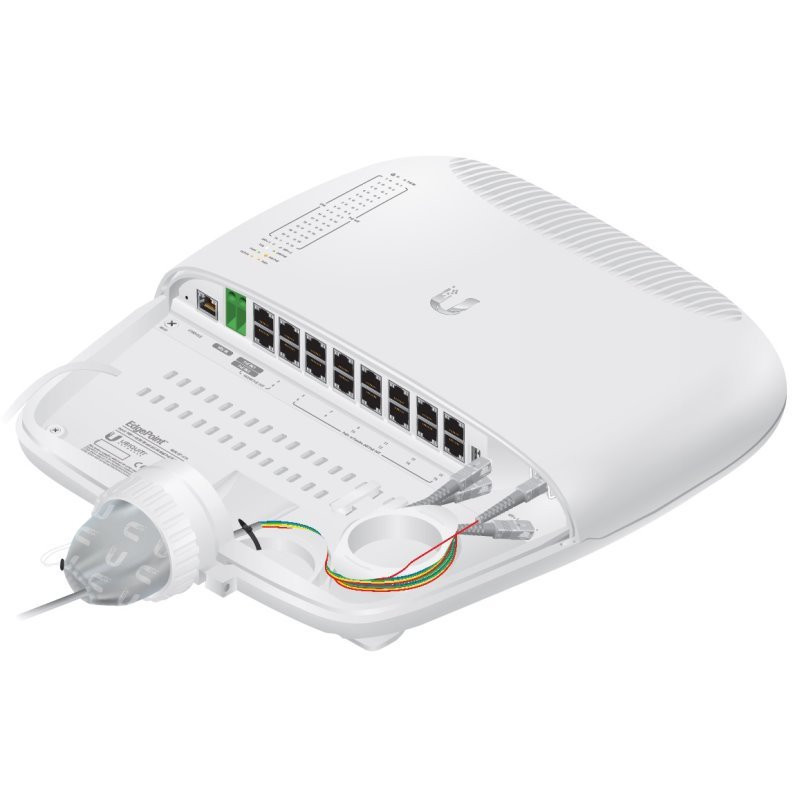

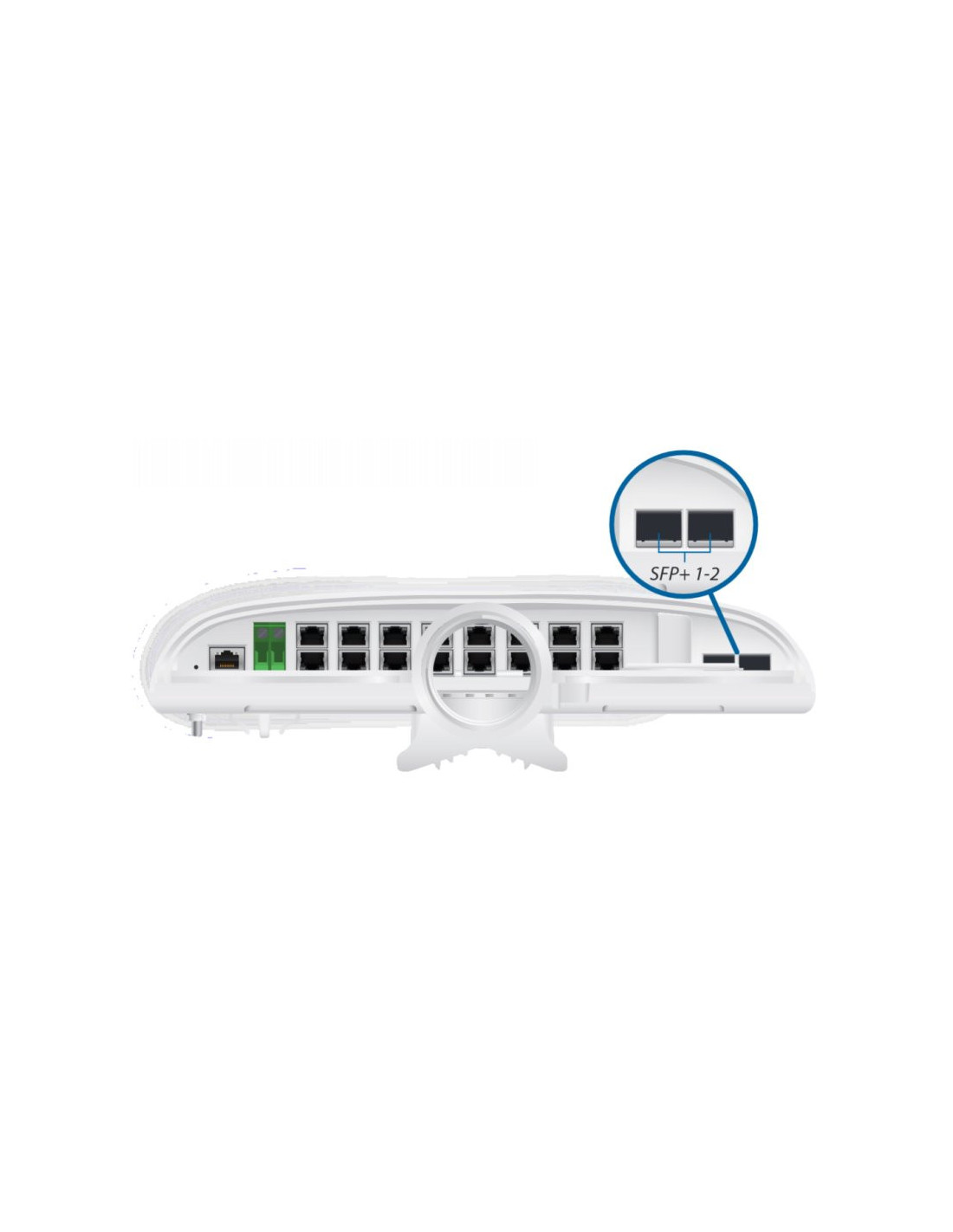

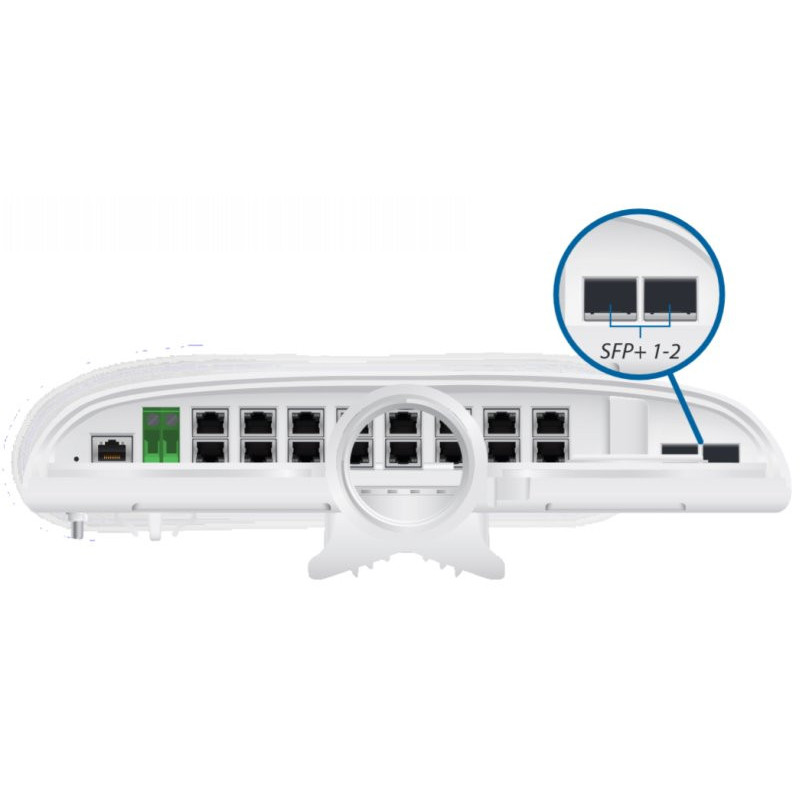

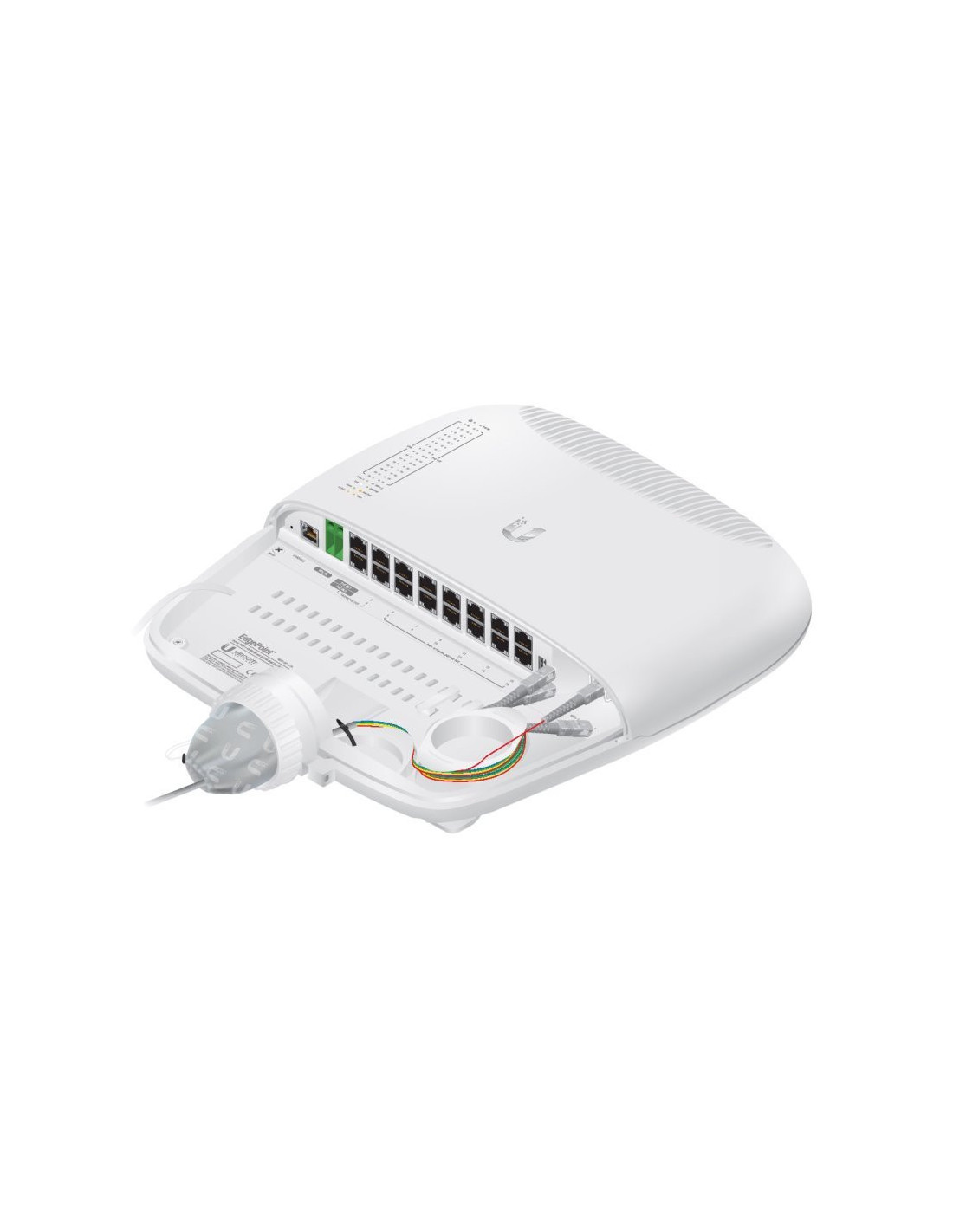

Co se konektorů a rozhraní týče, zařízení má velmi bohatou výbavu a obsahuje (16) 10/100/1000Mbps ethernetových portů s podporou POE, (2) SFP/SFP+ portů s rychlostí 1/10Gbps, (1) sériový RJ45 porta DC svorkovnici pro přímé připojení el. energie.

Celé zařízení je poháněno ARM procesorem Cortex-A9 s taktem 400MHz, 256MB RAM a vnitřním uložištěm o velikosti 32MB.

POE IN - Napájení po ethernetu pro EdgePoint EP-S16 má své limity a pro více napojených zařízení je doporučeno používat napájení přes DC svorkovnici. V případě potřeby jsou k POE IN účelu určeny porty 1 a 2.

Celá jednotka se napájí přes pasivní POE 54V/1,5A po vodičích (+1, 2, 4, 5 -3,6, 7, 8).

V případě využití POE IN na portech 1 nebo 2 není možné zároveň využít na těchto portech funkci POE Out.

POE Out - Porty POE Out jsou rozděleny do dvou skupin dle odběru a zároveň dle vodičů po kterých je napájení vedeno. První skupina portů 1 - 4 podporuje pasivní POE 54V nebo 24V/1,4A a jedná se o napájení na všech vodičích (+1, 2, 4, 5 -3, 6, 7, 8). Tyto porty jsou určeny pro napájení např.: AF-5X jednotek.

Druhá skupina portů 5 - 16 podporuje 802.3af/at nebo pasivní 24V/0,7A.

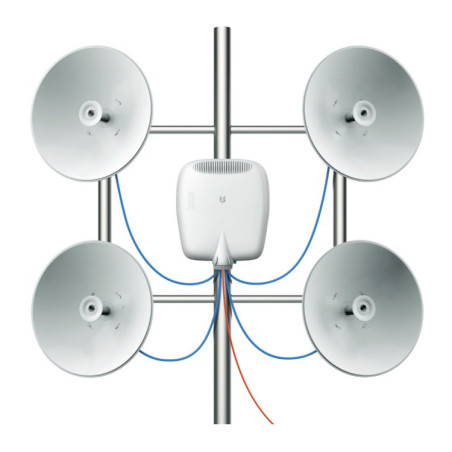

U pasivního POE se jedná o napájení na vodičích (+4, 5 -7, 8). Vhodné např.: pro jednotky PowerBeam a kamery.

Díky velice sofistikovanému operačnímu systému EdgeOS je možné využívat základních switch funcí, konfiguraci a monitorování PoE a pokročilými funkcemi jako je např. konfigurace VLAN, RSTP, Link aggregation, DHCP snooping, ověřování přes RADIUS a routování.

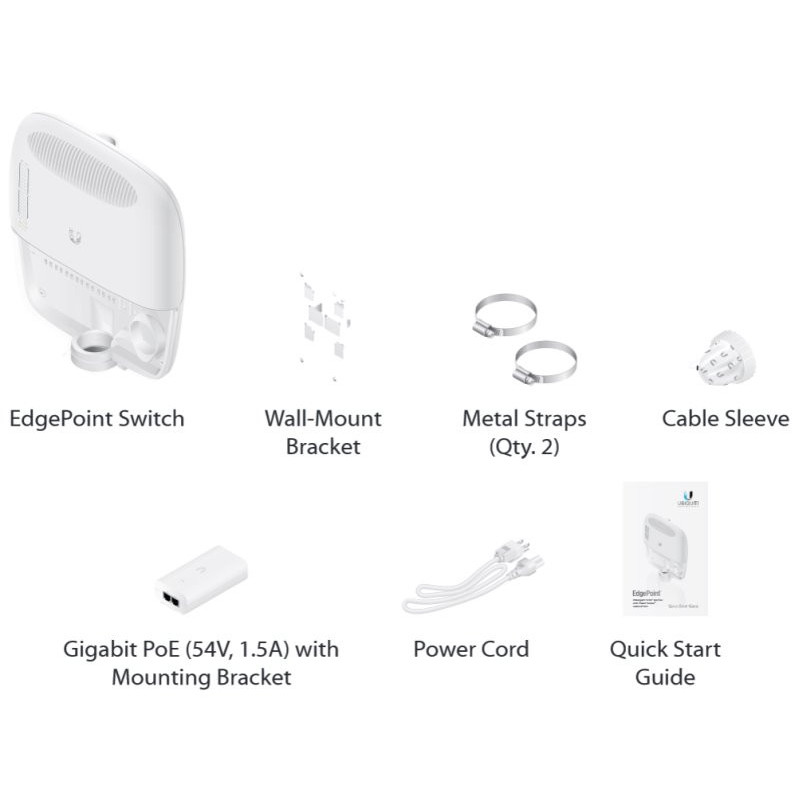

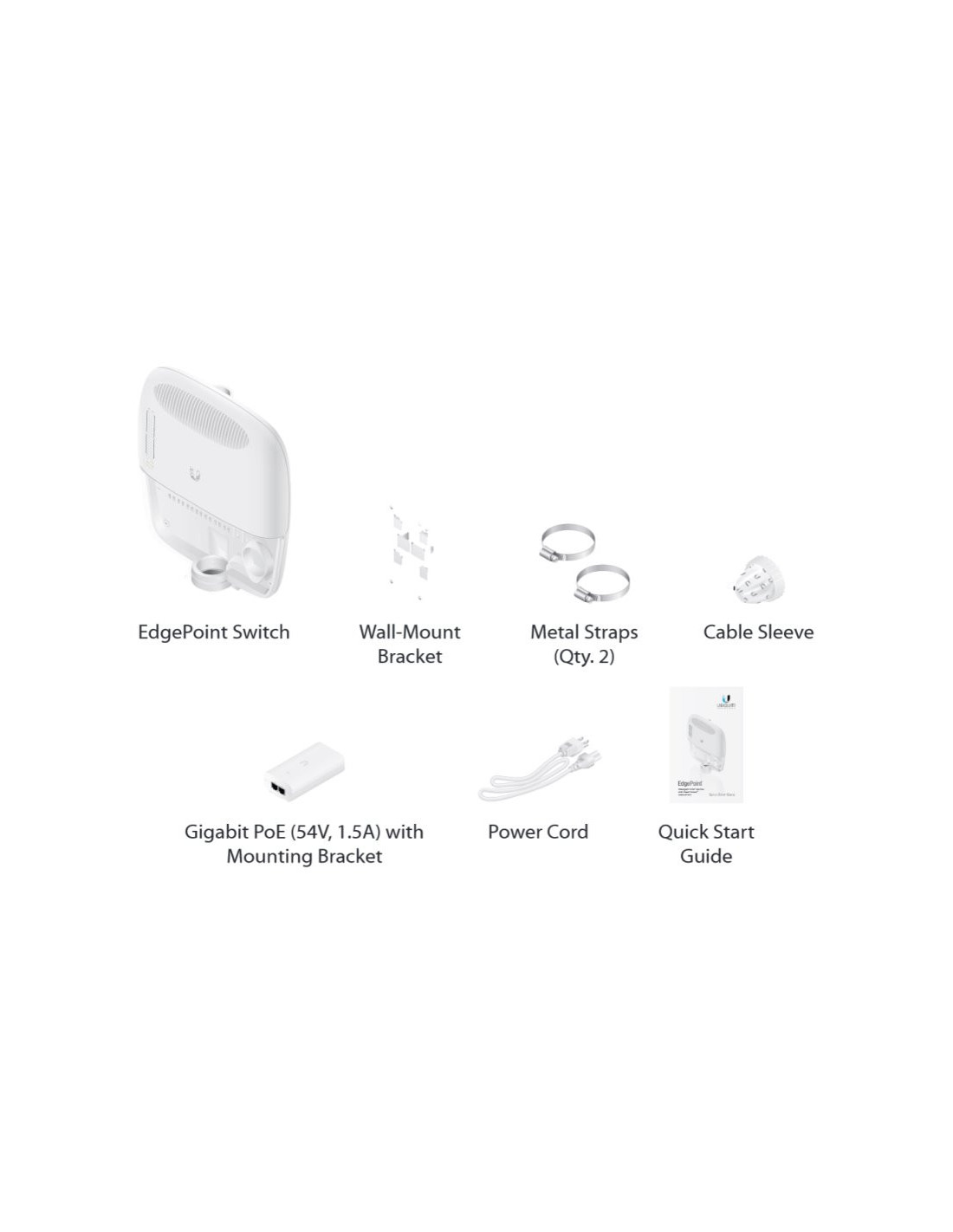

Obsah balení

• zařízení
• PoE napájecí zdroj
• napájecí kabel
• (2) kovová stahovací páska
• kabelová průchodka
• držák na zeď

Technické parametry

Fyzické charakteristiky

Provedení: Venkovní

Ventilátory: Bez ventilátoru

Šasi: Kovové

Tlačítka: Reset

Provozní teplota [°C]: -20 až 65

Hloubka [mm]: 88

Šířka [mm]: 326

Výška [mm]: 382

Konektory a rozhraní

Sériový port: RJ45

Rychlosti LAN: (16) 10/100/1000Mbps

Rychlosti SFP/SFP+/QSFP+: (2) 1G/10Gbps

Napájení

Max. spotřeba energie [W]: 40

Typ napájení: PoE, DC svorkovnice

Typy PoE: PoE-Out + PoE-In

Podporované PoE-Out standardy: 802.3af, 802.3at, Pasivní 24V, Pasivní 48V

Počet PoE Out portů: 16

Napájení přes konektor/svorkovnici: 42 .. 56V DC

Software

Web management: Ano

Výchozí IP adresa: 192.168.1.2

Výchozí jméno a heslo: Ubiquiti/Ubiquiti
