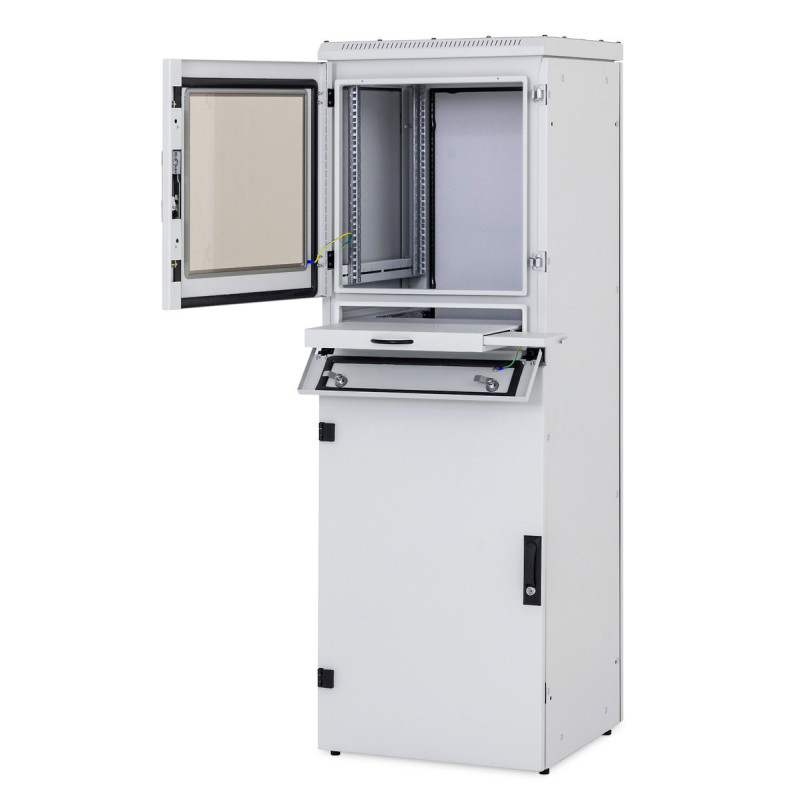

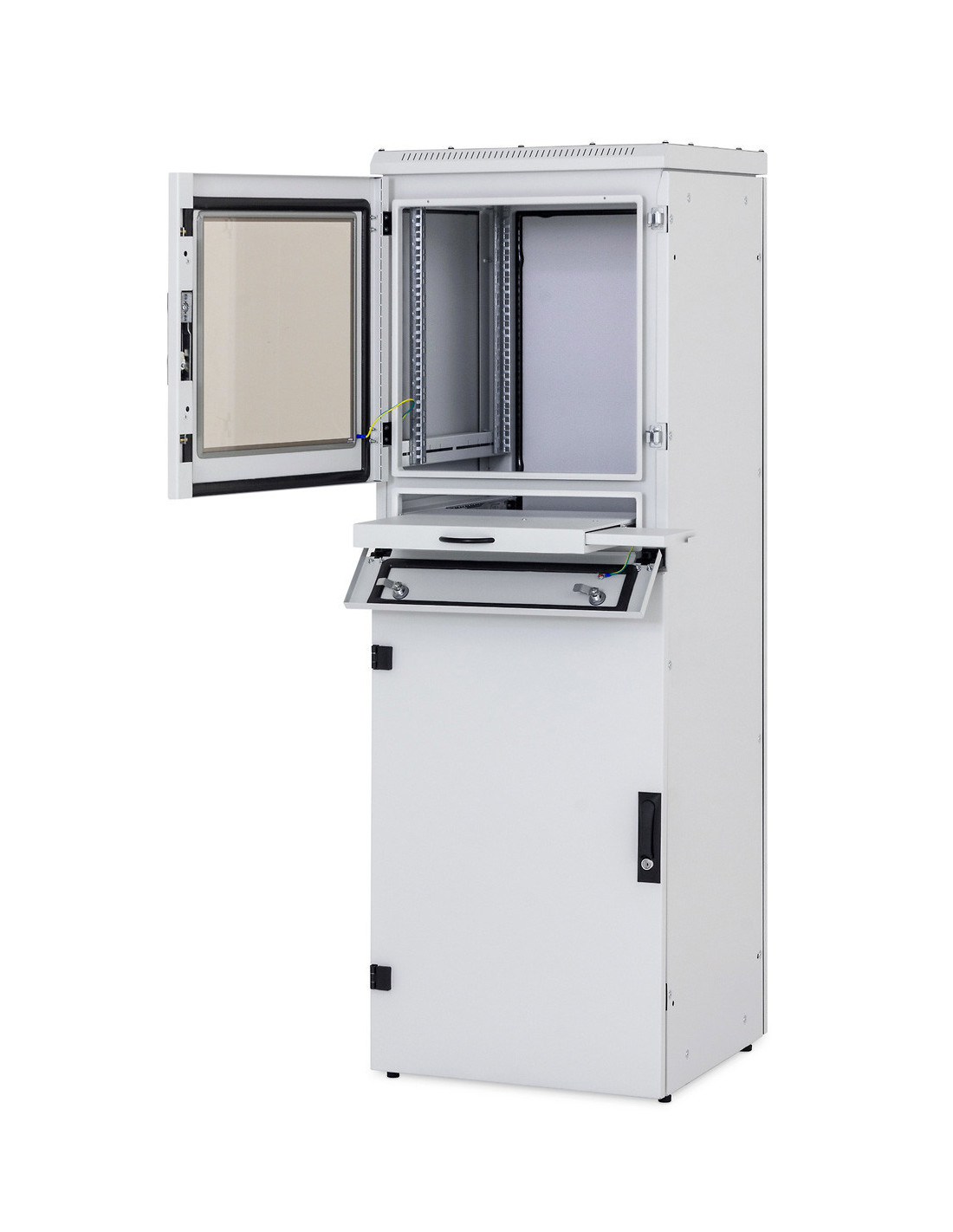

19" rack stojanový priemyselný 37U 600x800 IP54

RPE-37-A68-CAX-A1

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!

PŘEHLED

• 19“ stojanový rozvaděč s krytím IP 54

• Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení.

• Konstrukce rozvaděče:

• Ocelový svařovaný skelet s odnímatelnými krycími panely
• Dveře jednokřídlé ve variantách celoplechové nebo prosklené s bezpečnostním tvrzeným sklem 4 mm jsou na přední straně rozvaděče. U rozvaděčů RPE jsou pro utěsněny PUR pěnou a osazeny vícebodovým zámkem.

• Dovolené zatížení jednotlivých dveří je max. 20 kg.

• Minimální tloušťka povrchové úpravy je 65 µm.

• Rozvaděče jsou určené do průmyslového prostředí a vhodné k instalaci počítačů nebo řídících prvků technologických celků

• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.

• kabelové vstupy umístěné v horní a ve spodní části rozvaděče jsou zajištěny demontovatelnými záslepkami.

TECHNICKÁ SPECIFIKACE

Podmínky provozu

• Provozní prostředí:

- Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

• Nutné chránit před:

- Mechanickým poškozením.

- Nesprávnou manipulací.

- Jiným použitím, než ke kterému je rozvaděč určen.

• Nesprávná manipulace je zejména:

- Přetěžování (překročení maximální doporučené nosnosti).

- Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení.

- Zasahování do konstrukce a designu rozvaděče.

Montáž rozvaděče

• Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo.

• Rozvaděč je nutno umístit na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky.

• V případě, že kabely vedou skrz některý z kabelových vstupů, je nutno je utěsnit záslepkou se speciálními průchodkami (je součástí příbalu rozvaděče).

Ochrana prostředí

• Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.

Osvědčení a Shoda

• Tento výrobek plně odpovídá ČSN EN 62208 ed 2:2012.
