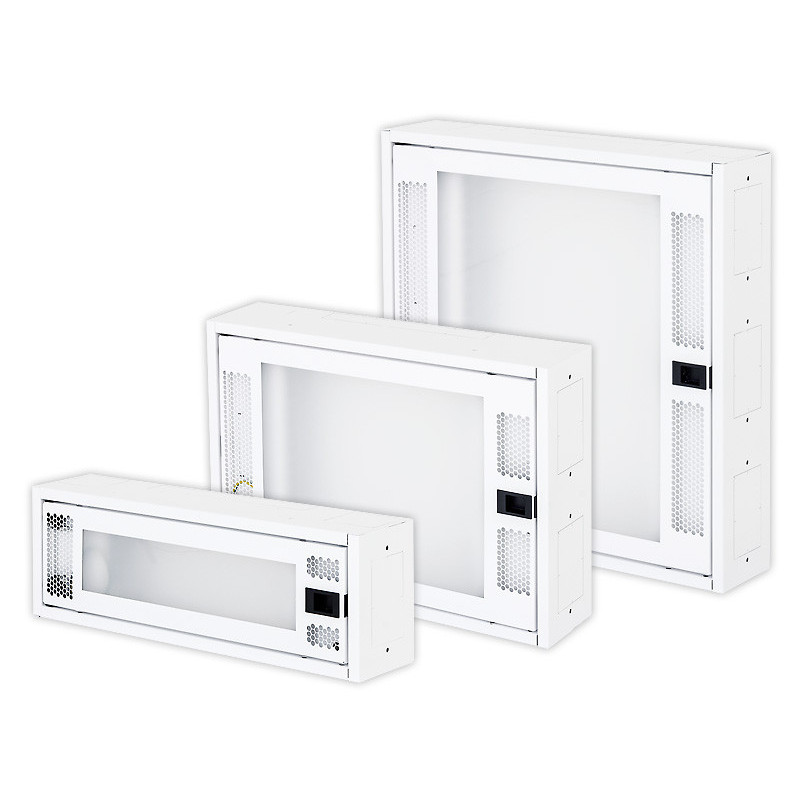

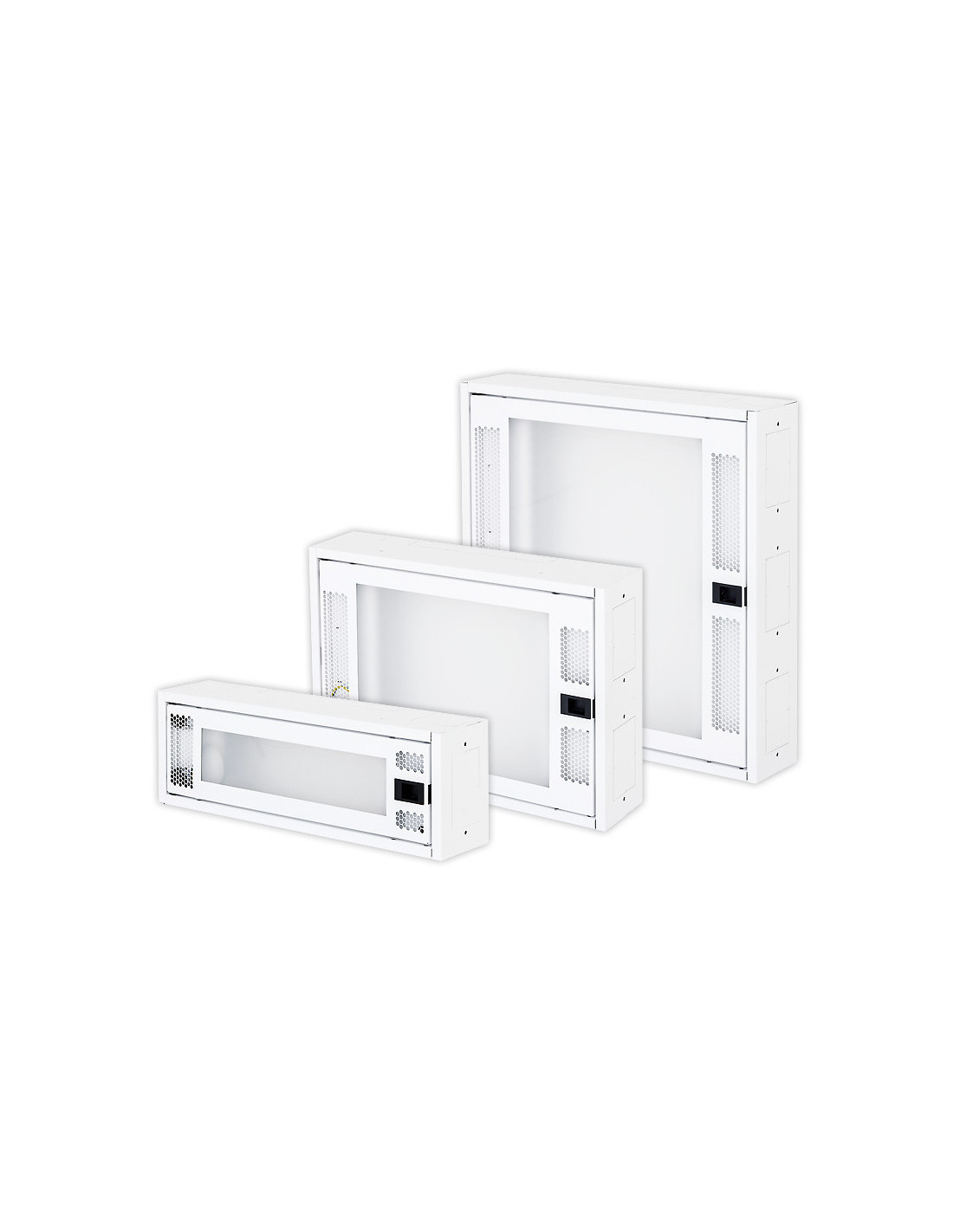

Hybridní rozvaděč RNA-01-A51-YXX-X1

PŘEHLED

• IP20 / IK05

• Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi.

• Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA.

• Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA.

• Konstrukce rozvaděče:

– Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm.

– Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm.

• Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.

• Po obvodu rozvaděče jsou připraveny záslepky k vylomení.

• Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg.

SPECIFIKACE

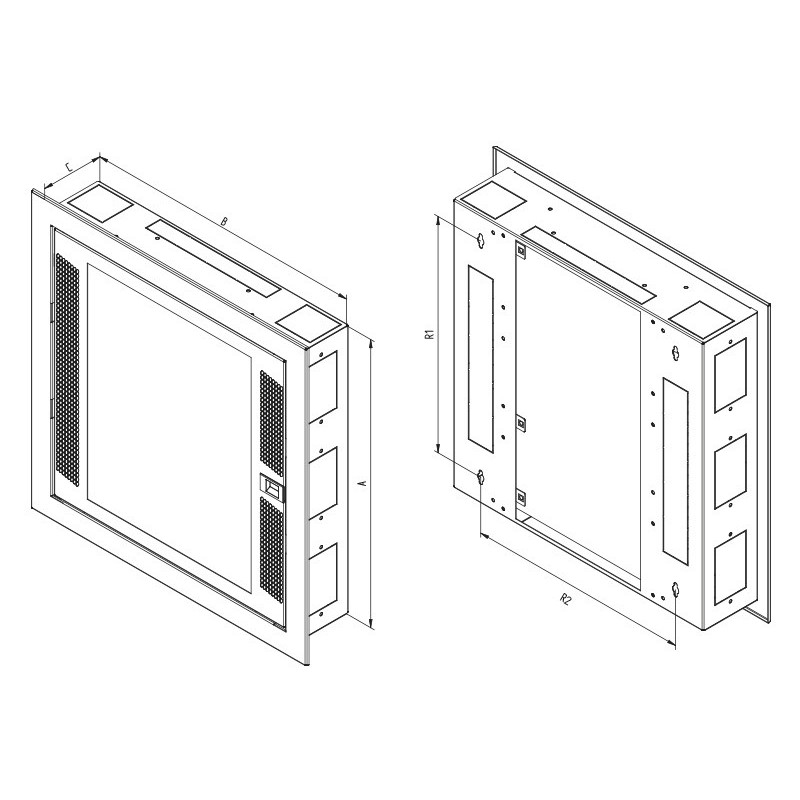

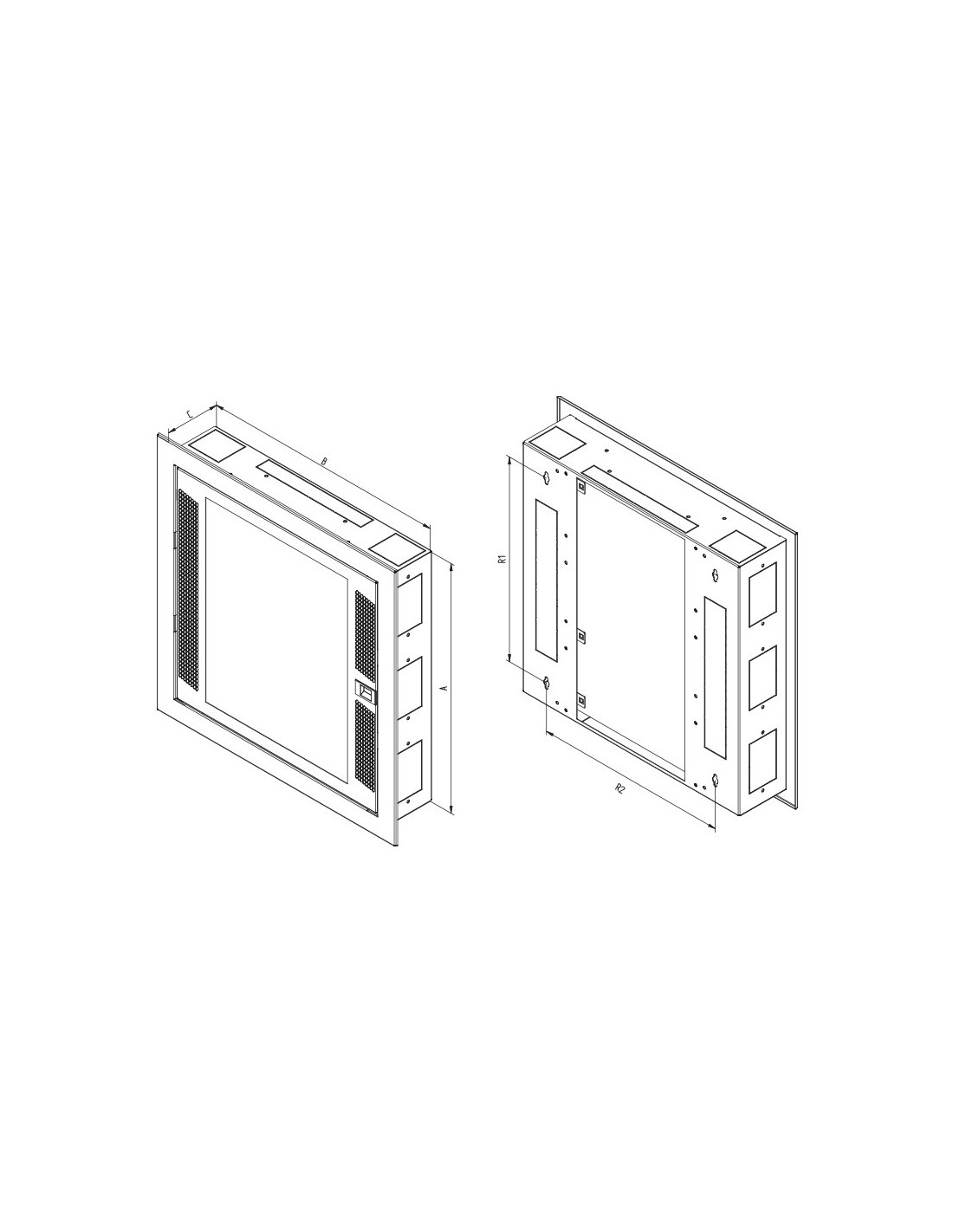

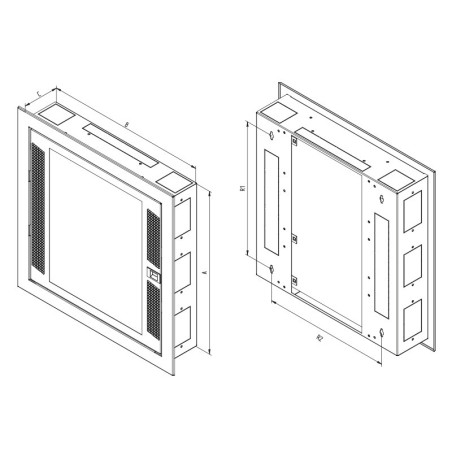

Typ

• RNA-01-A51-YXX-X2

výška A (mm)

• 166

šířka B (mm)

• 500

hloubka C (mm)

• 110

Hmotnost brutto (kg)

• 4,6

Hmotnost netto (kg)

• 4,4

Rozteč pro zavěšení R1

• 76

Rozteč pro zavěšení R2

• 390

Počet modulů

• 2 x 4

10“ prostup s přípravou pro zásuvky

• 0

Otvor pro zásuvku

• 1
