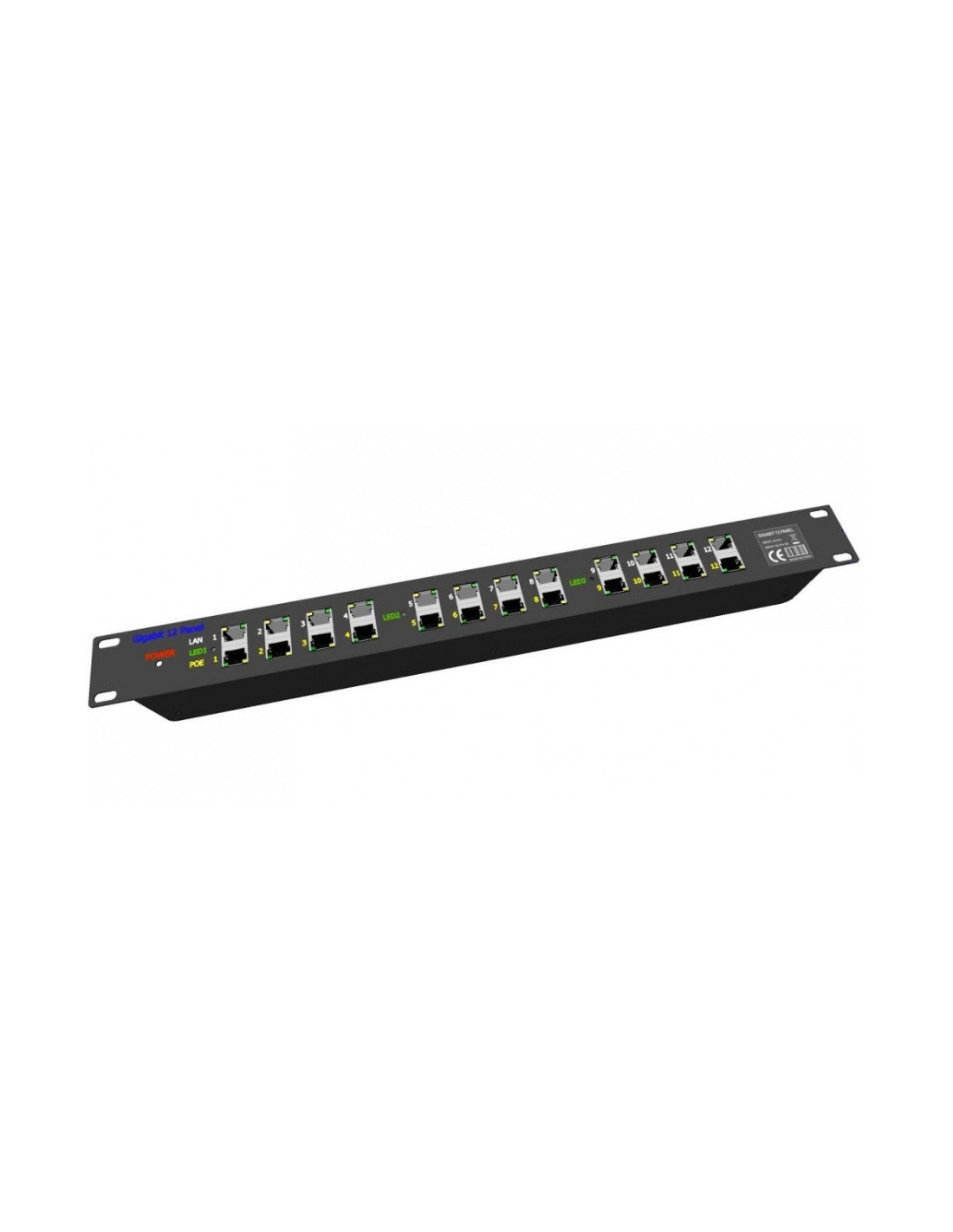

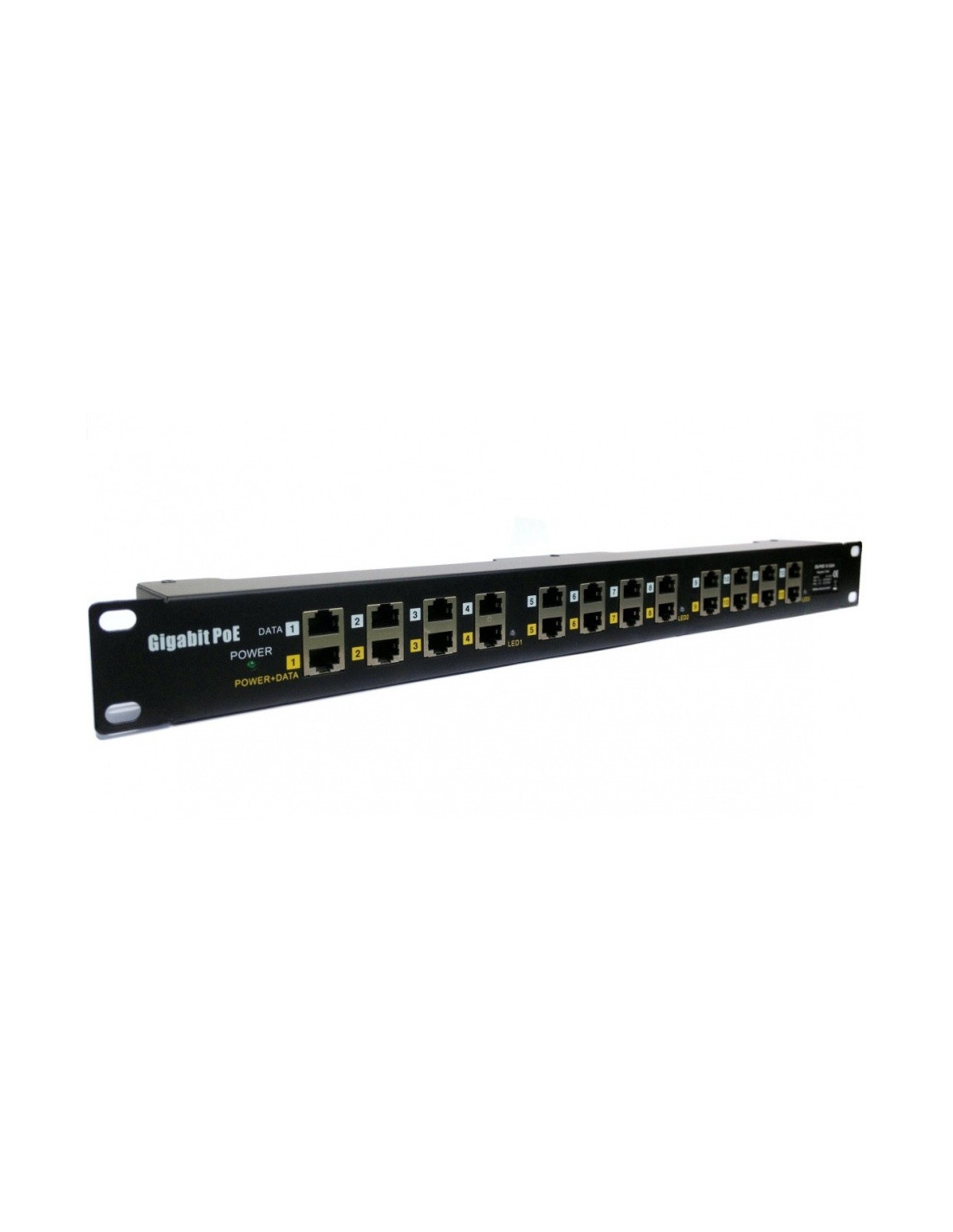

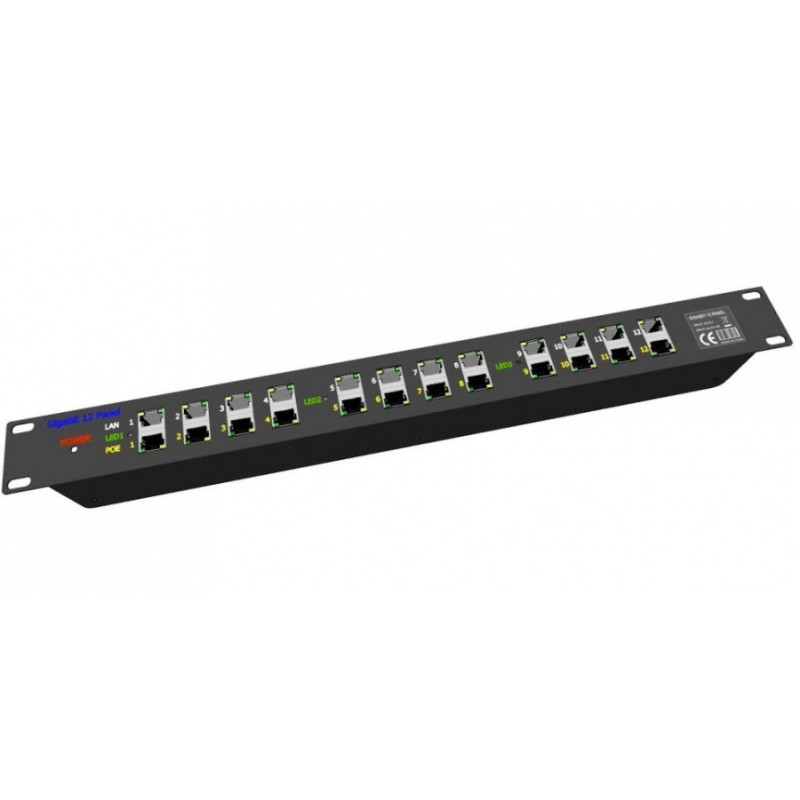

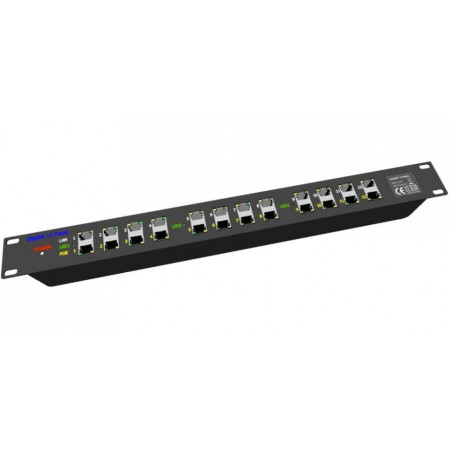

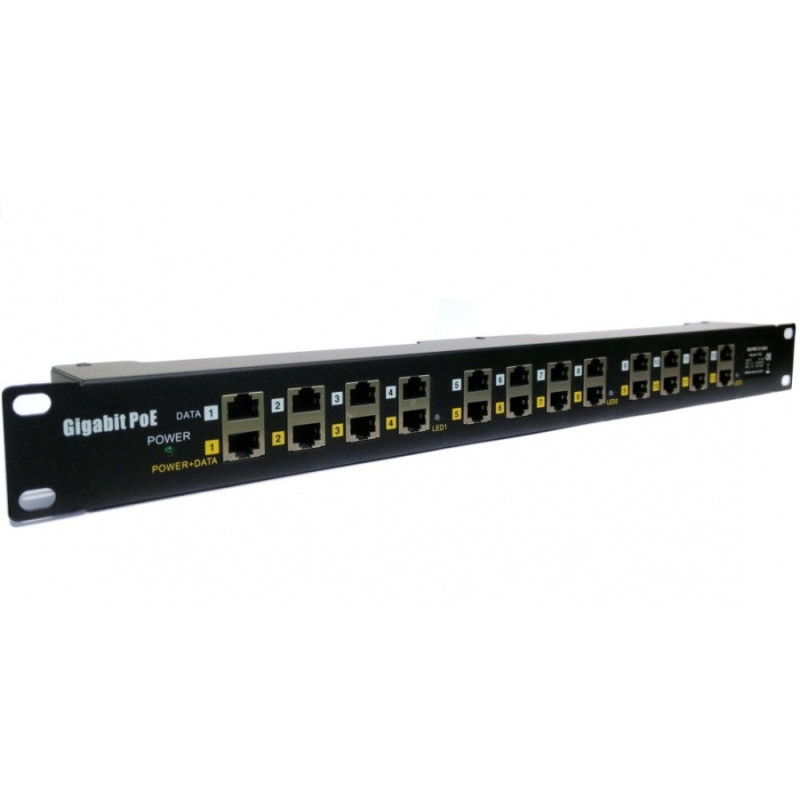

POE Gigabitový Patch panel Cat5 19" 12port 1U

Panel do 19" racku integrující 12 gigabitových stíněných pasivních POE injektorů s napájecím rozsahem 24 - 57V.

Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, zemnění vyvedeno do casu.

Třístupňová LED signalizace proudových hodnot na třech skupinách portů.

Port current 0-20mA (no signal)

Port current 0-400mA (green led)

Port current >400mA (red led)

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).

Vstup pro napájení prostřednictvím dvou 2.1mm 60V jacků, z obou vstupů je vždy zároveň napájeno všech 12 portů v režimu dle zvoleného A/B vstupu:

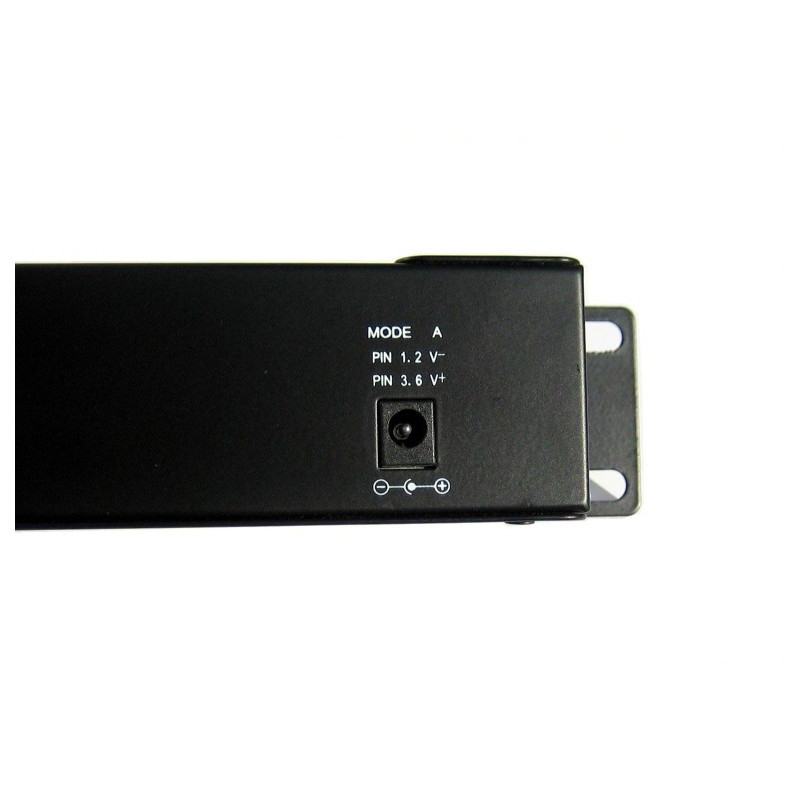

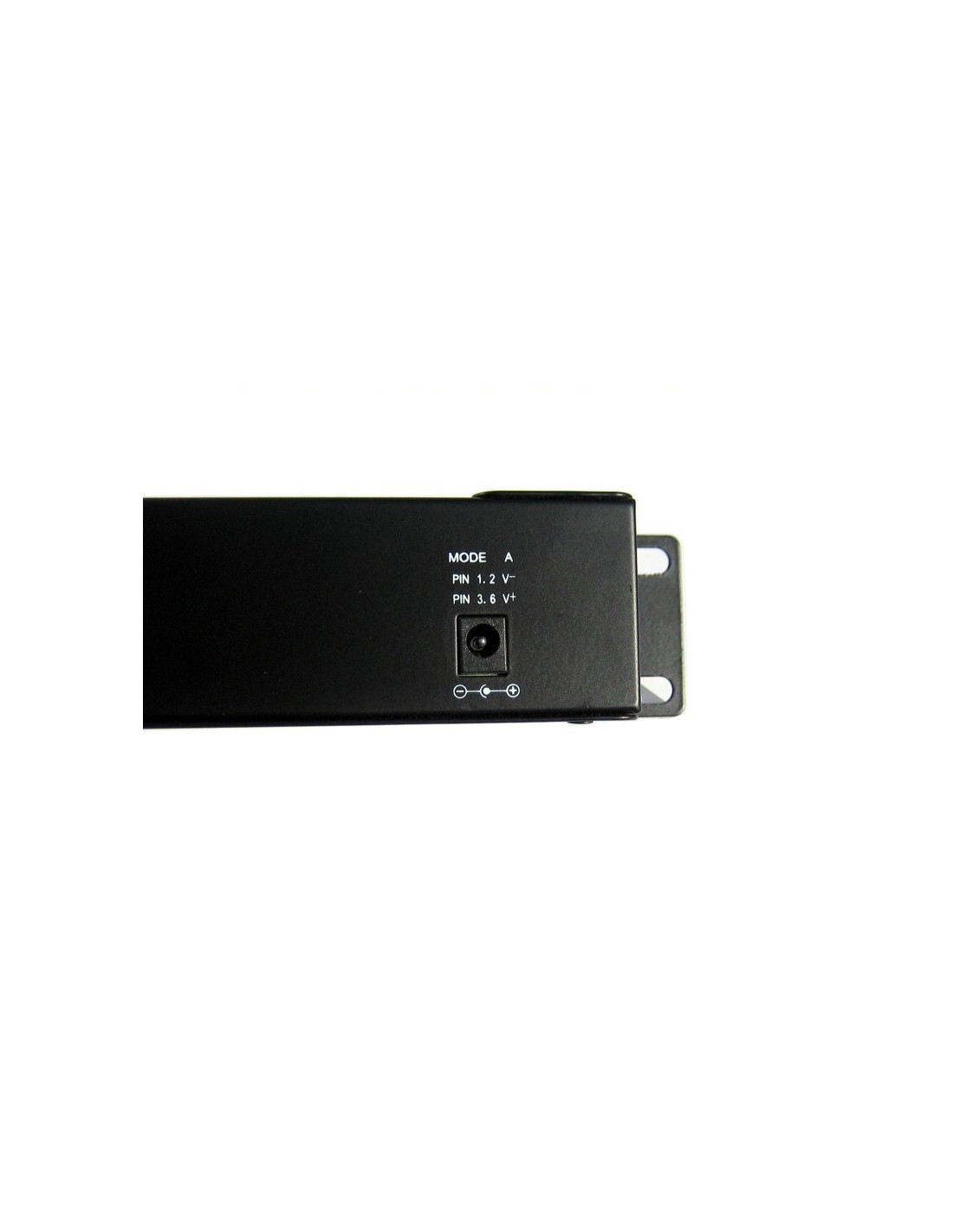

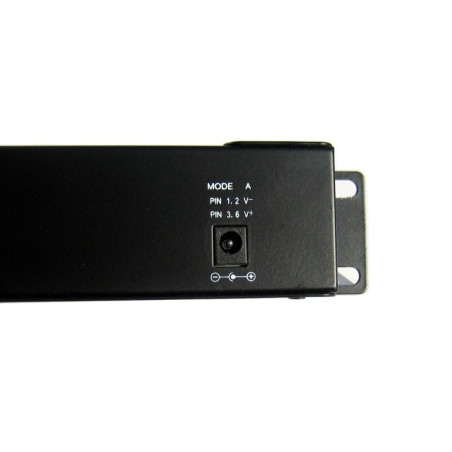

Režim A:

Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 1/2- a 3/6+ (jako např. CISCO). Data po všech 4 párech.

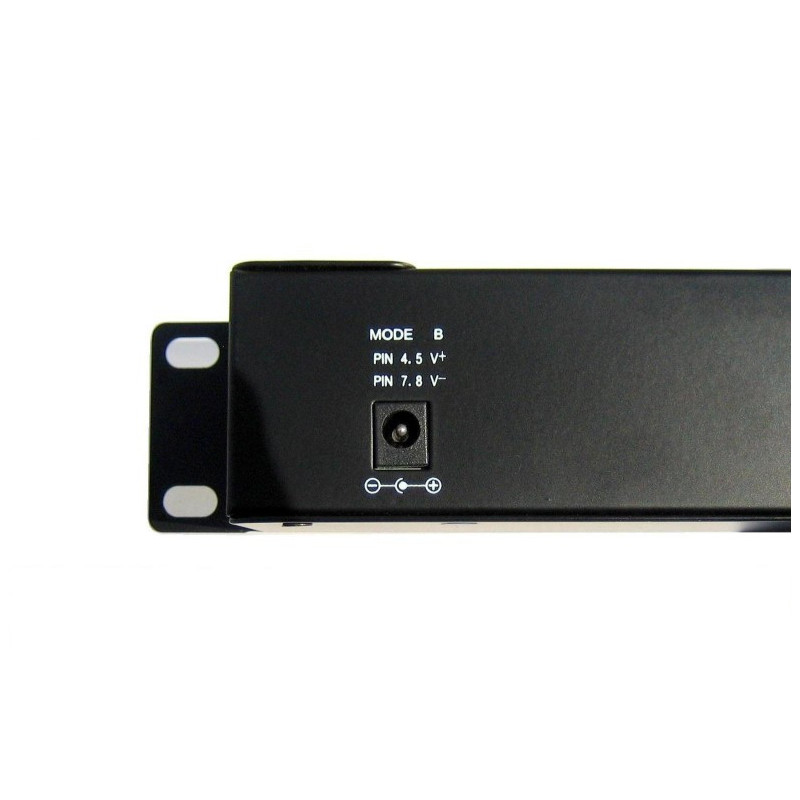

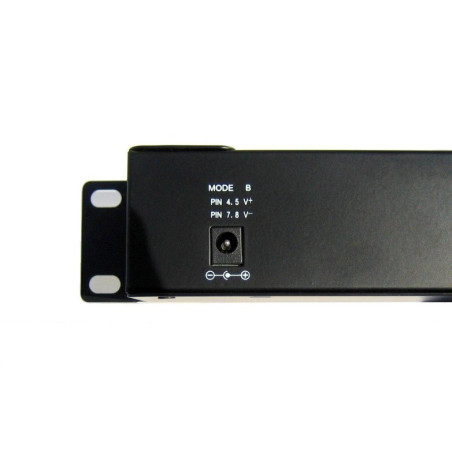

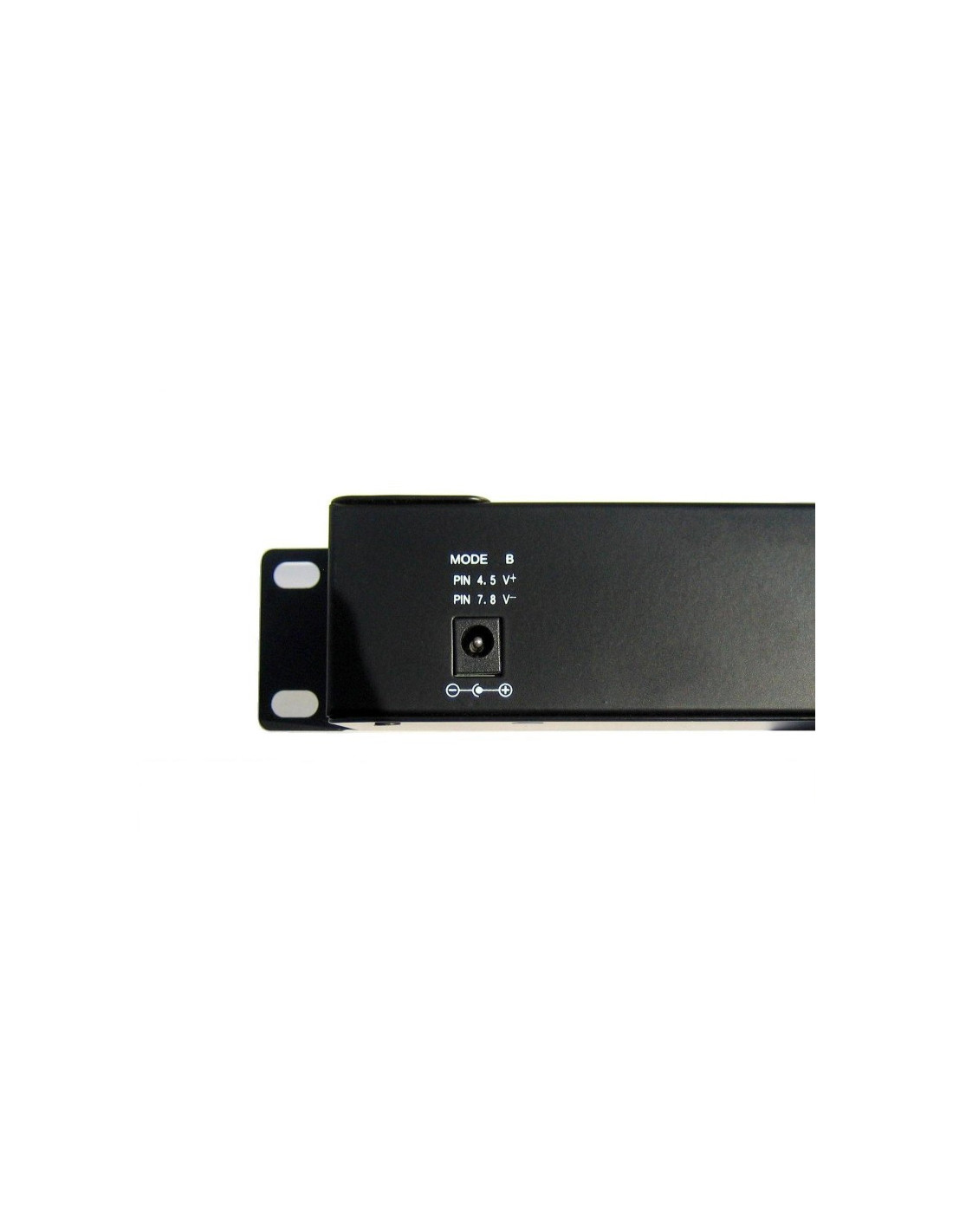

Režim B:.

Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 4/5+ a 7/8- (jako např. MIKROTIK, UBIQUITI). Data po všech 4 párech.

Upozornění:

Nelze kombinovat zapojení Ubiquiti 100Mbps produktů vyžadujících 24V zdroj a produktů vyžadujících 48V zdroj z důvodu rozdílného chování POE portu Ubiquiti zařízení napájených 24V od např. chování portu u produktů MikroTik.

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.

Maximální povolené příkonové hodnoty na vstupu do POE panelu:

24V: 190W (8A)

48V: 370W (8A)

TECHNICKÉ SPECIFIKACE

• Input: 24-57V/ 120W (2x 2.1 60V power jack)

• Data: 1/2 & 3/6 & 4/5 & 7/8

• Power: A) 1/2- & 3/6+

B) 4/5+ & 7/8-

• Weight: 1.2Kg

• Dimensions: 482.6mm×44.3mm×52mm

• Ethernet: TIA/EIA 568 Cat5E, Cat6E

• Standards: passive PoE

• Data rate: 10/100/1000Mbps

• Connectors: 12x shielded GB RJ-45

• Operating Temperature: 0°C ~ 40°C

• Storage Temperature: -40°C ~ +70°C

• Operating Humidity: 10% ~ 80%RH

• Storage Humidity: 5% ~ 90%RH

• Certifications: CE
