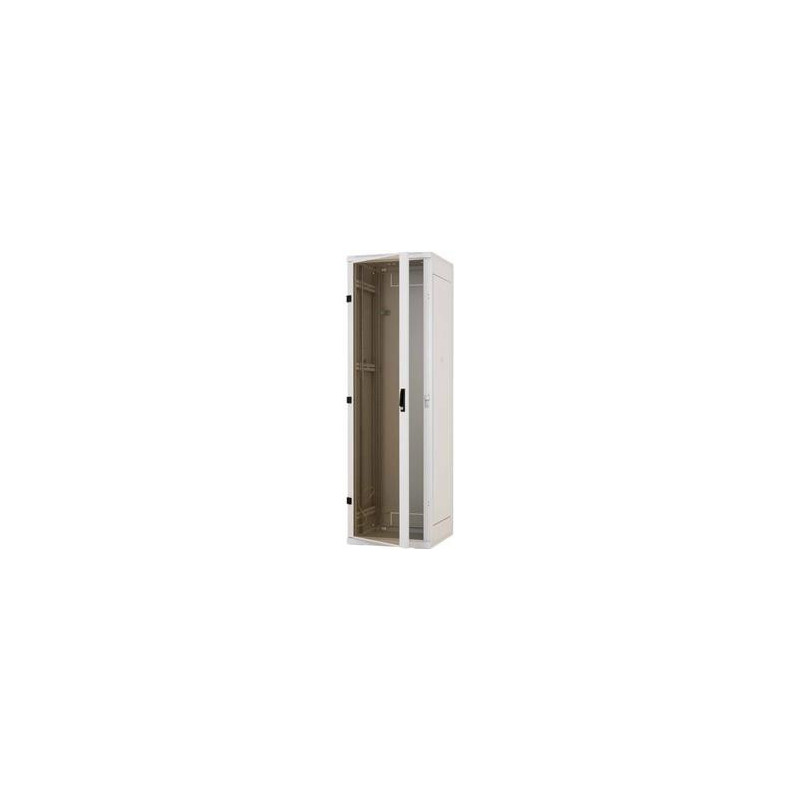

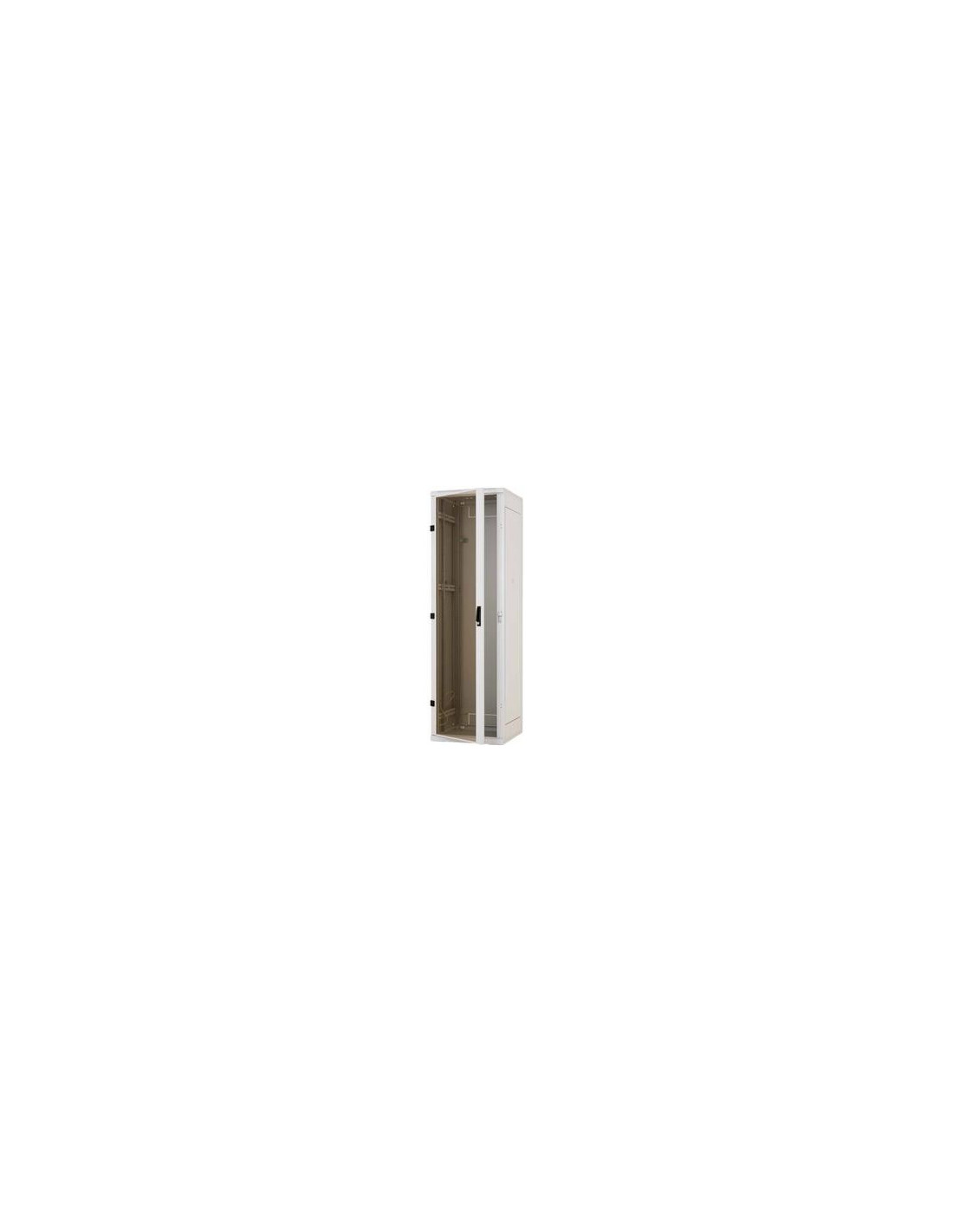

Stojanový rozvádzač 47U(š)600x(h)600

Triton RMA-47-A66-CAX-A1

UPOZORNĚNÍ

Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!

ROZVADĚČ PRO DATOVÉ A TELEKOMUNIKAČNÍ ÚČELY PROVĚŘENÝ ČASEM

19“ stojanový rozvaděč s krytím IP 20

RMA má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu.

19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky standardně s jednotným klíčem.

ODNÍMATELNÉ BOČNICE

Odnímatelné boční a zadní kryty zabezpečené standardně zámky na stejný klíč jako přední dveře.

VYLAMOVACÍ ZÁSLEPKY

Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.

Kabelové vstupy v zadní části rozvaděče jsou zakryty vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit záslepkou s kartáčem. K ochraně kabelů před poškozením slouží plastový rámeček (obojí je součástí příbalu rozvaděče).

NOŽIČKY, KOLEČKA

Rozvaděč lze umístit na nivelační nožičky (součástí příbalu), montážní kolečka (nosnost 200 kg/sada) a těžkotonážní kolečka (nosnost 800 kg/sada).

U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-xxx-X3.

FLEX FRAME

Systém FLEX FRAME (pro šířku rozvaděče 800 mm) umožňuje instalaci posuvných vertikálních lišt v rozponu 19“, 21“ a 23“, přesně podle požadavků použité technologie.

POPIS

• 19“ stojanový rozvaděč s krytím IP 20

• Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).

• Konstrukce rozvaděče:

– ocelový svařovaný skelet s odnímatelnými krycími panely

– sklo dveří: bezpečnostní tvrzené, tloušťka 4 mm

• Dovolené zatížení jednotlivých dveří je max. 20 kg.

• Minimální tloušťka povrchové úpravy je 65 µm.

• Tyto rozvaděče jsou hlavně určeny k instalaci datových a telekomunikačních zařízení a jejich

distribučních systémů.

• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou propojeny

pomocí zemnících kabelů, které musí být důkladně připevněny a zasunuty do konektorů

po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.)

• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části

rozvaděče.
